Product Description
Výrobca: Allen-Bradley

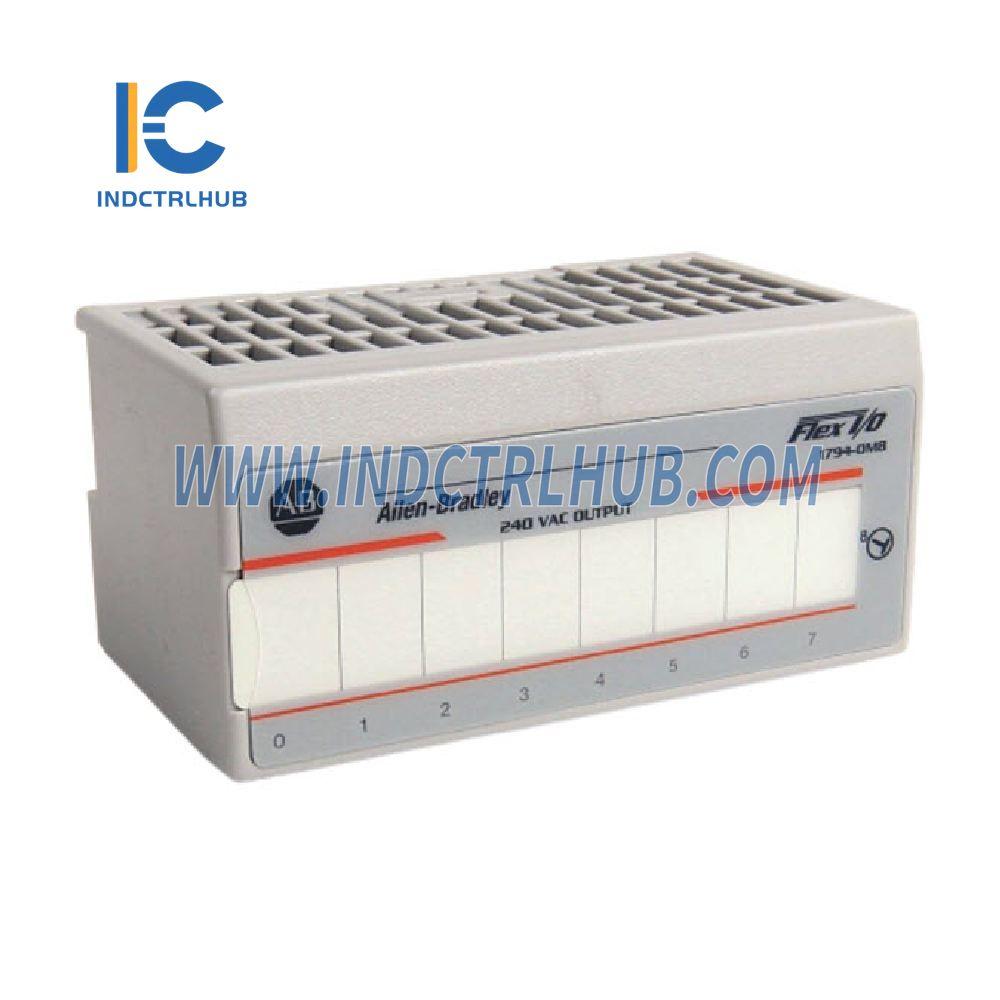

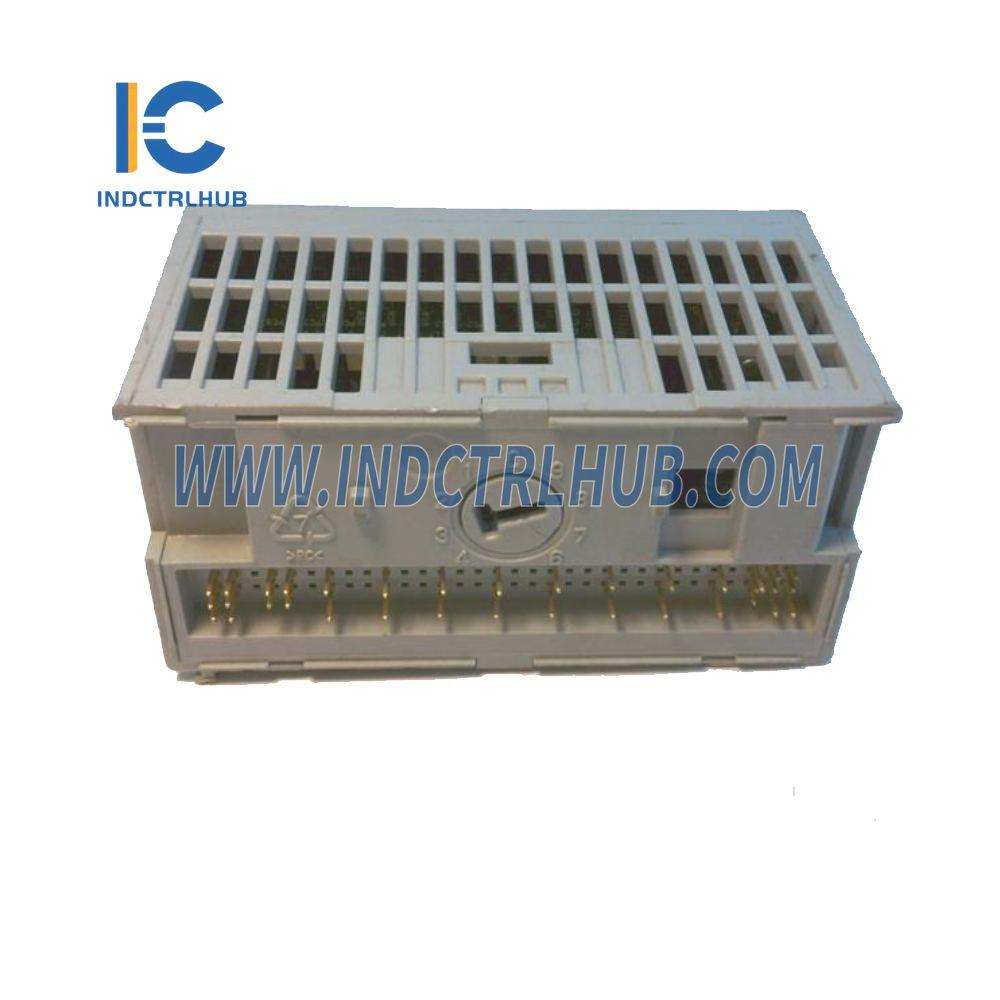

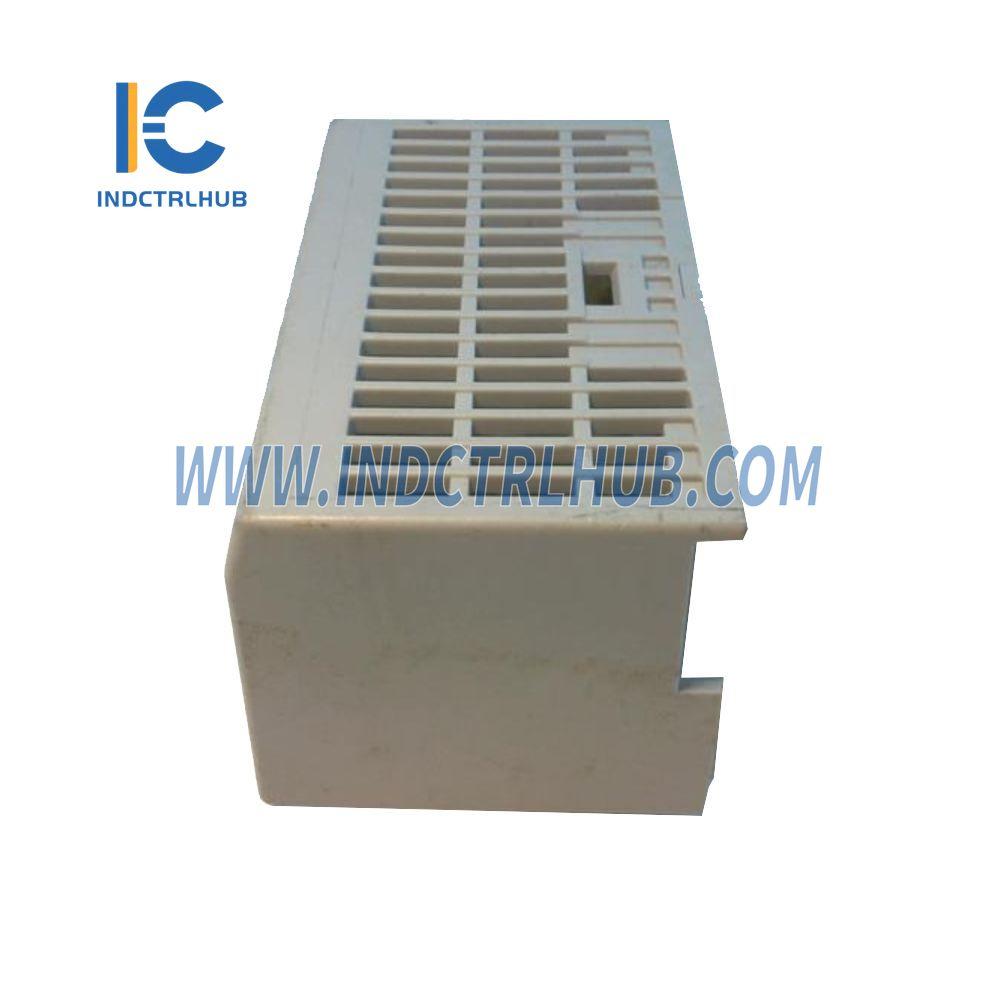

Model/Číslo dielu: 1794-OM8
Popis: Výstupný modul FlexLogix FLEX I/O 220V AC
Kľúčové vlastnosti:
| Atribút | Hodnota |
|---|---|
| Počet výstupov | 8, neinšolované |
| Odporúčaná základná jednotka terminálu | 1794-TBN, 1794-TBNF, 1794-TBNK, 1794-TBNFK |
| Montáž modulu | Pozri obrázok 2 na strane 9 |
| Výstupné napätie (min) | 159V AC |
| Menovité výstupné napätie | 240V AC |
| Maximálne výstupné napätie | 264V AC |
| Menovitý výstupný prúd | 4,0 A (8 výstupov po 500 mA) |
| Prúd v stave zapnutia (min) | 50 mA na výstup |
| Prúd v stave zapnutia (max) | 500 mA na výstup pri 55 °C (131 °F) |
| Pokles napätia v zapnutom stave (max.) | 1,5 V AC pri 0,5 A |
| Prúdový náraz | 7 A po dobu 40 ms každý, opakovateľné každých 8 sekúnd |
| Maximálny únik v neaktívnom stave | 2,5 mA |
| Izolačné napätie | 250V (nepretržité), základný typ izolácie, strana poľa k zadnej doske |
| Typovo testované | 1530V AC po dobu 60 s |
| Izolácia medzi kanálmi | Žiadne |
| Maximálne oneskorenie výstupného signálu | Prechod z vypnutého do zapnutého stavu: 1/2 cyklu; z zapnutého do vypnutého: 1/2 cyklu |
| Prúd Flexbus | 60 mA pri 5V DC |
| Maximálny výkonový odber | 5,0 W pri 0,5 A |
| Tepelný rozptyl (Max) | 17,1 BTU/h pri 0,5 A |
| Poistkovanie (pri použití 1794-TBNF) | 0,8 A, pomalá poistka 250 (5 x 20 mm SAN-O MQ4-800 mA) |
Všeobecné špecifikácie:
| Atribút | Hodnota |
|---|---|
| Moment utiahnutia skrutky terminálu | Určené inštalovanou terminálovou základňou |
| Rozmery | 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 palca) |
| Indikátory | 8 žltých indikátorov stavu (riadené logikou) |
| Napätie externého AC napájania (menovité) | 240V AC |
| Frekvencia vstupu externého AC napájania | 47–63 Hz |
| Rozsah napätia externého AC napájania | 159–264V AC (pozri tabuľky znižovania výkonu na strane 9) |
| Severomérický teplotný kód | T4A |
| Poloha kľúčového spínača | 8 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Hmotnosť (približne) | 85 g (3.00 oz) |
| Veľkosť vodiča | Určené inštalovanou terminálovou základňou |
| Kategória zapojenia | 2 (na signálnych portoch) |
