Product Description
～Výrobca: Allen-Bradley

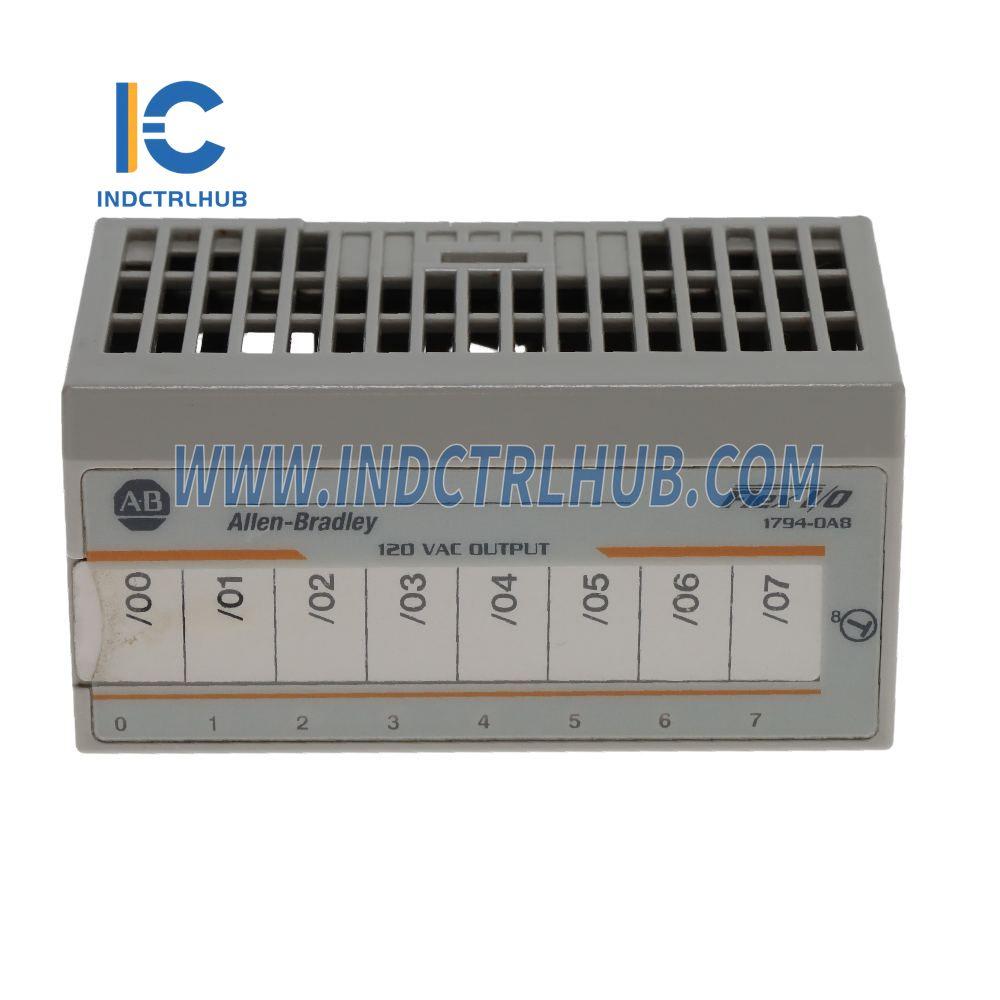

Model/Číslo dielu: 1794-OA8
Popis: FlexLogix FLEX I/O AC digitálny výstupný modul
Špecifikácie:
| Atribút | Hodnota |
|---|---|
| Počet výstupov | 8, neinšolované |
| Odporúčaná základňa terminálu | 1794-TBN, 1794-TBNF, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD, 1794-TBNK, 1794-TBNFK, 1794-TB3K, 1794-TB3SK |
| Výstupné napätie (minimálne) | 85V AC |
| Výstupné napätie (menovité) | 120V striedavého prúdu |
| Výstupné napätie (maximálne) | 132V AC |
| Menovitý výstupný prúd | 4.0 A (8 výstupov @ 500 mA) |
| Minimálny prúd v stave zapnutia | 5.0 mA na výstup |
| Maximálny prúd v stave zapnutia | 500 mA na výstup @ 55 °C (131 °F) – Dostatočné na prevádzku motorového štartéra Allen-Bradley® Bulletin 500 NEMA veľkosť 3 750 mA na výstup @ 35 °C (95 °F) 1.0 A na 4 nesusediacich výstupoch, 500 mA na zostávajúcich 4 výstupoch @ 30 °C (86 °F) |
| Pokles napätia v zapnutom stave (max.) | 1.0V @ 0.5 A |
| Prúdový náraz | 7 A po dobu 40 ms, opakovateľné každých 8 sekúnd |
| Únikový prúd v stave vypnutia (max.) | 2,25 mA |
| Izolačné napätie | 120V (nepretržite), od poľa k spätnému panelu |
| Testované | 1250V AC po dobu 60 s |
| Izolácia medzi kanálmi | Žiadne |
| Oneskorenia výstupného signálu | Vypnutie na zapnutie: max 1/2 cyklu Zapnutie na vypnutie: max 1/2 cyklu |
| Prúd Flexbus | 80 mA pri 5V DC |
| Maximálny výkonový odber | 4,1 W pri 0,5 A 6,3 W pri 0,75 A 6,3 W pri 1,0 A |
| Tepelný rozptyl (Max) | 14,0 BTU/h pri 0,5 A 21,2 BTU/h pri 0,75 A 21,4 BTU/h pri 1,0 A |
| Poistky | 1,6 A, 250V AC pomalá poistka, Littelfuse 23901.6; San-O SD6-1.6 (1,6 A poistky sú nainštalované v terminálových základniach 1794-TBNF) |
Všeobecné špecifikácie:
| Atribút | Hodnota |
|---|---|
| Moment utiahnutia skrutky terminálu | Určené inštalovanou základňou terminálu |
| Rozmery | 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 palca) |
| Hmotnosť (približne) | 109 g (3.84 oz) |
| Indikátory (indikácia na strane poľa) | 8 žltých indikátorov stavu |
| Napätie externého AC napájania | 120V striedavého prúdu |
| Rozsah napätia externého AC napájania | 85V – 132V AC |
| Poloha kľúčového spínača | 8 |
| Menovité zaťaženie pilotného obvodu | 5 A nárazový prúd |
| Severomérický teplotný kód | T4A – 1 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Veľkosť vodiča | Určené inštalovanou základňou terminálu |
| Kategória zapojenia | 2 (na signálnych portoch) |
