Product Description
Výrobca: Allen-Bradley

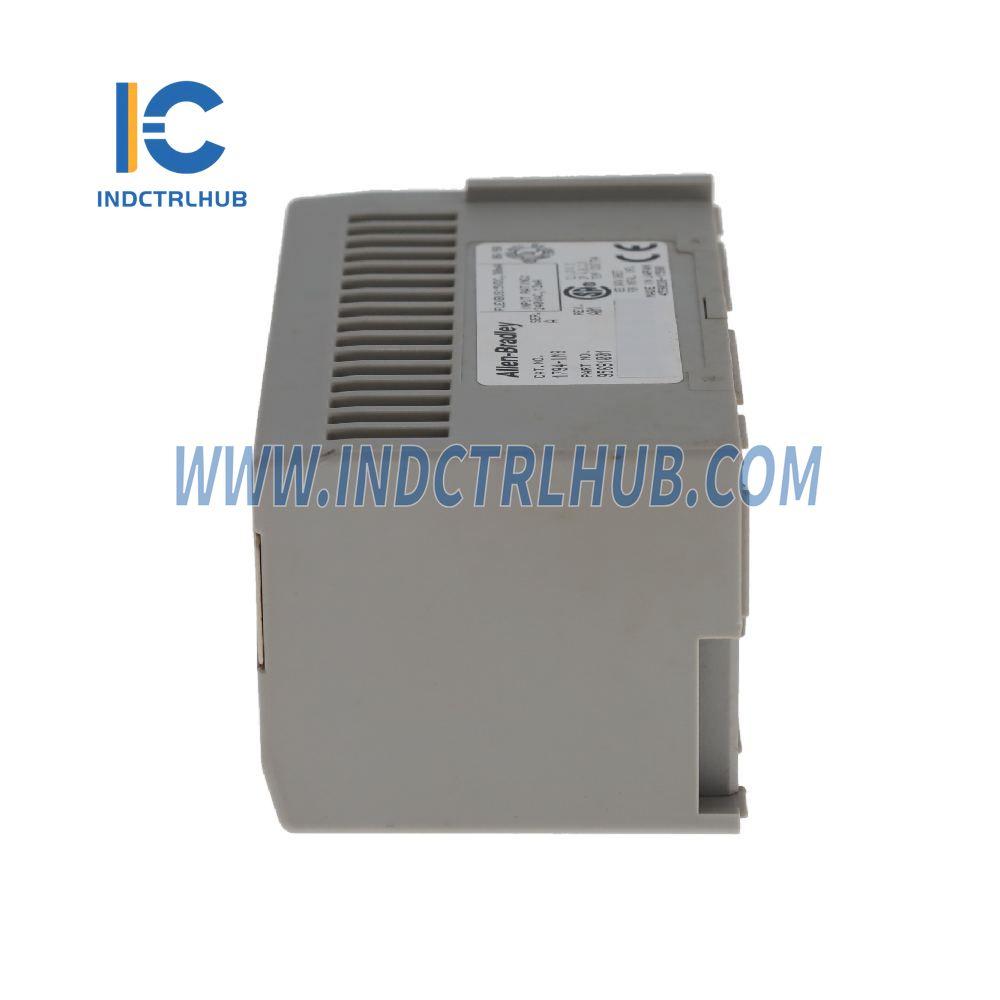

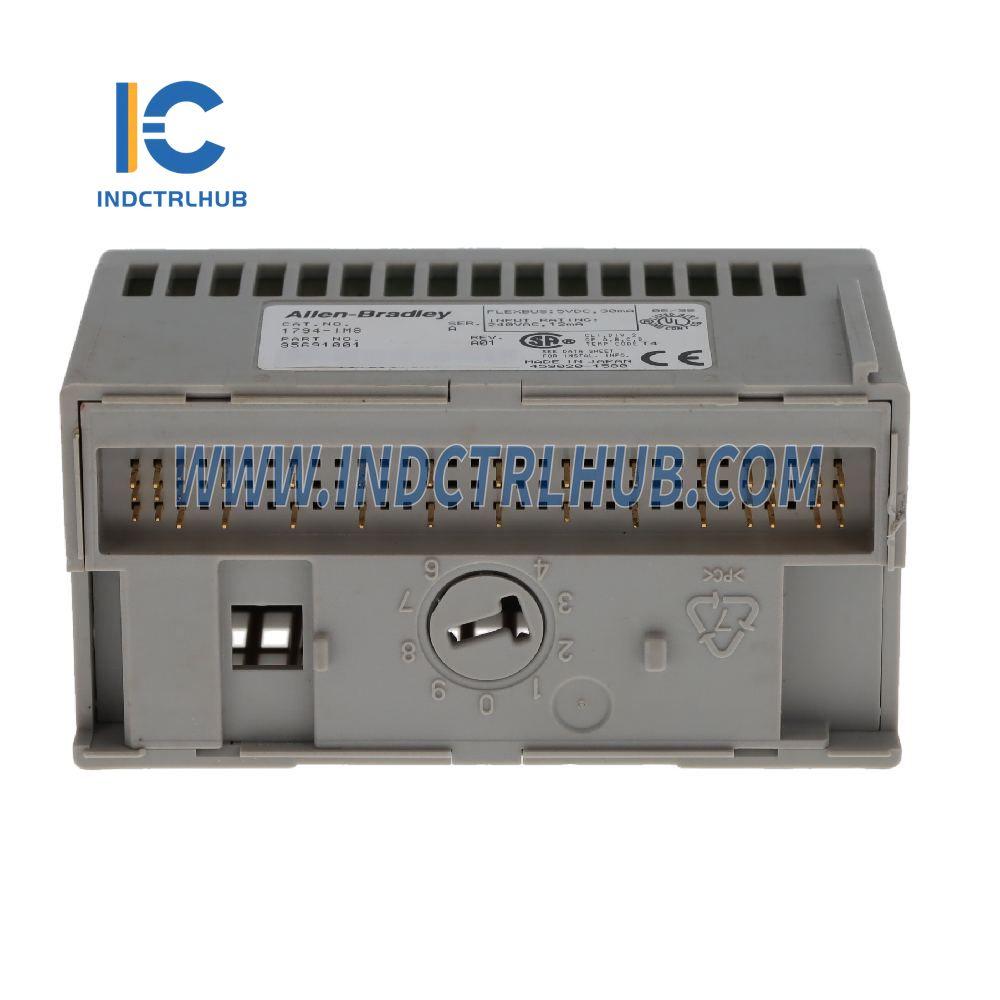

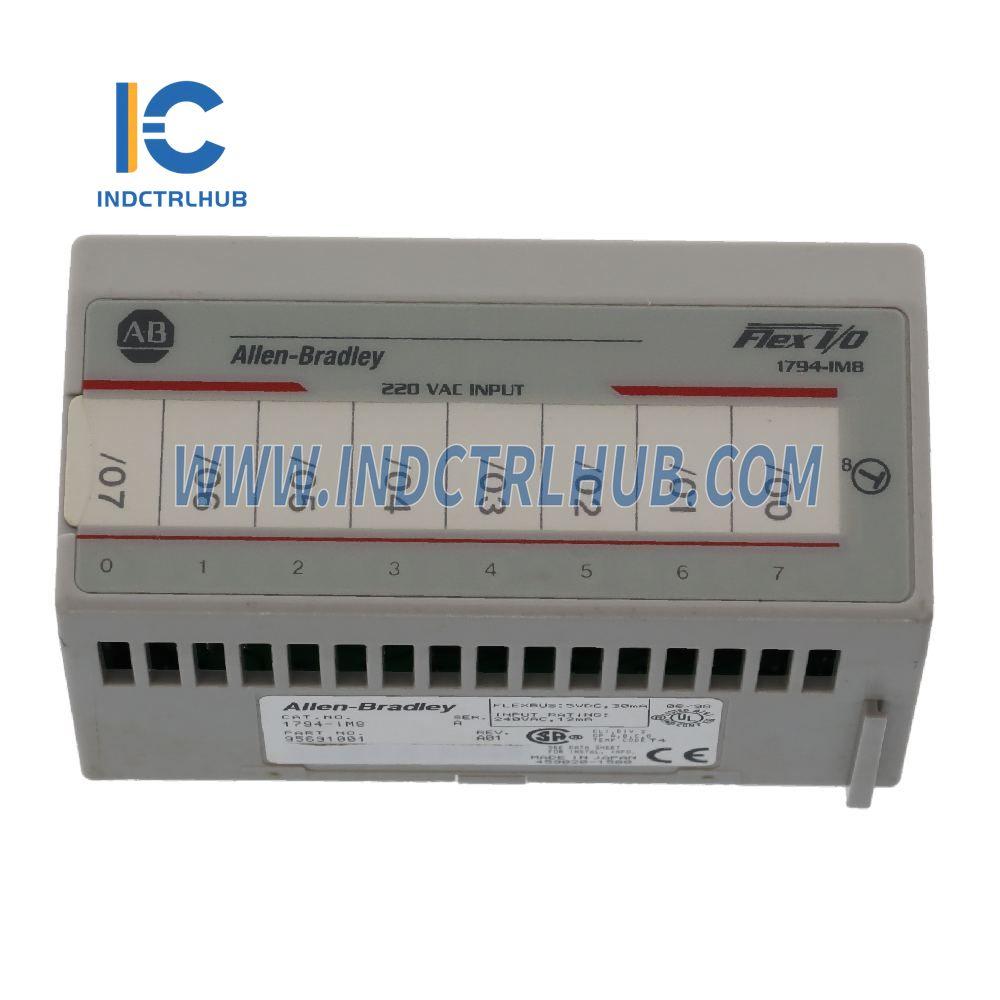

Model/Číslo dielu: 1794-IM8
Popis: FlexLogix FLEX I/O 220V AC vstupný modul
Kľúčové vlastnosti:
| Atribút | Hodnota |
|---|---|
| Počet vstupov | 8, neinšolované |
| Odporúčaná základná jednotka terminálu | 1794-TBN, 1794-TBNK |
| Montáž modulu | Pozri obrázok 1 na strane 9 |
| Napätie v zapnutom stave (minimálne) | 159V AC |
| Menovité napätie v stave zapnutia | 240V AC |
| Napätie v zapnutom stave (max.) | 264V AC |
| Minimálny prúd v stave zapnutia | 5,27 mA |
| Maximálny prúd v stave zapnutia | 13,21 mA |
| Maximálne napätie v stave vypnutia | 40V AC |
| Maximálny prúd v stave vypnutia | 2.6 mA |
| Menovitý vstupný odpor | 22.3 kΩ |
| Menovitý vstupný prúd | 12 mA pri 240V AC |
| Izolačné napätie | 250V (nepretržité), základný typ izolácie, strana poľa k zadnej doske |
| Typovo testované | 1530V AC po dobu 60 s |
| Izolácia medzi kanálmi | Žiadne |
| Čas vstupného filtra | Pozri tabuľku 4 na strane 6 |
| Prúd Flexbus | 30 mA pri 5V DC |
| Maximálny výkonový odber | 4.7 W pri 264V AC |
| Tepelný rozptyl (Max) | 16.2 BTU/h pri 264V AC |
Všeobecné špecifikácie:
| Atribút | Hodnota |
|---|---|
| Moment utiahnutia skrutky terminálu | Určené inštalovanou terminálovou základňou |
| Rozmery | 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 in.) |
| Indikátory | 8 žltých stavových indikátorov (riadené zariadením zákazníka) |
| Napätie externého AC napájania (menovité) | 240V AC |
| Frekvencia vstupu externého AC napájania | 47–63 Hz |
| Rozsah napätia externého AC napájania | 159–264V AC (pozri tabuľky znižovania výkonu na strane 9) |
| Severomérický teplotný kód | T4 |
| Poloha kľúčového spínača | 8 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Hmotnosť (približne) | 100 g (3,53 oz) |
| Veľkosť vodiča | Určené inštalovanou terminálovou základňou |
| Kategória zapojenia | 2 (na signálnych portoch) |
