Product Description

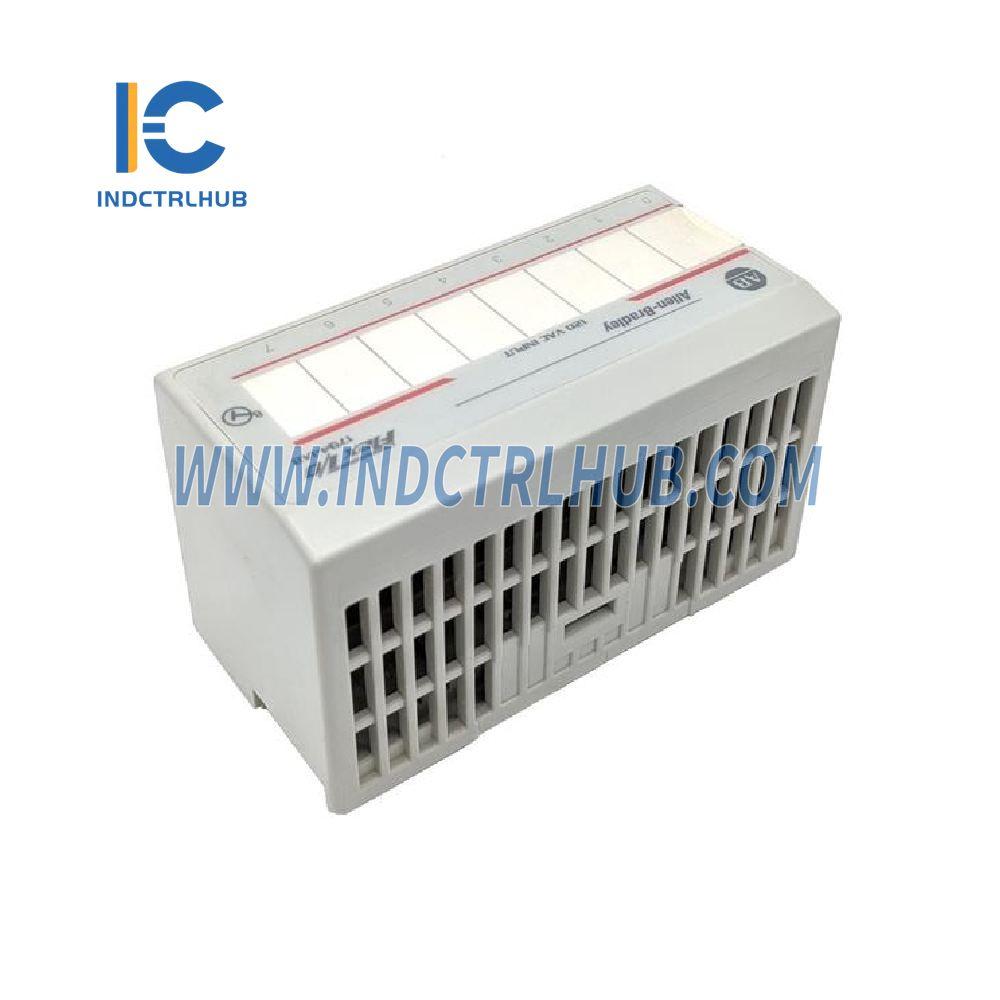

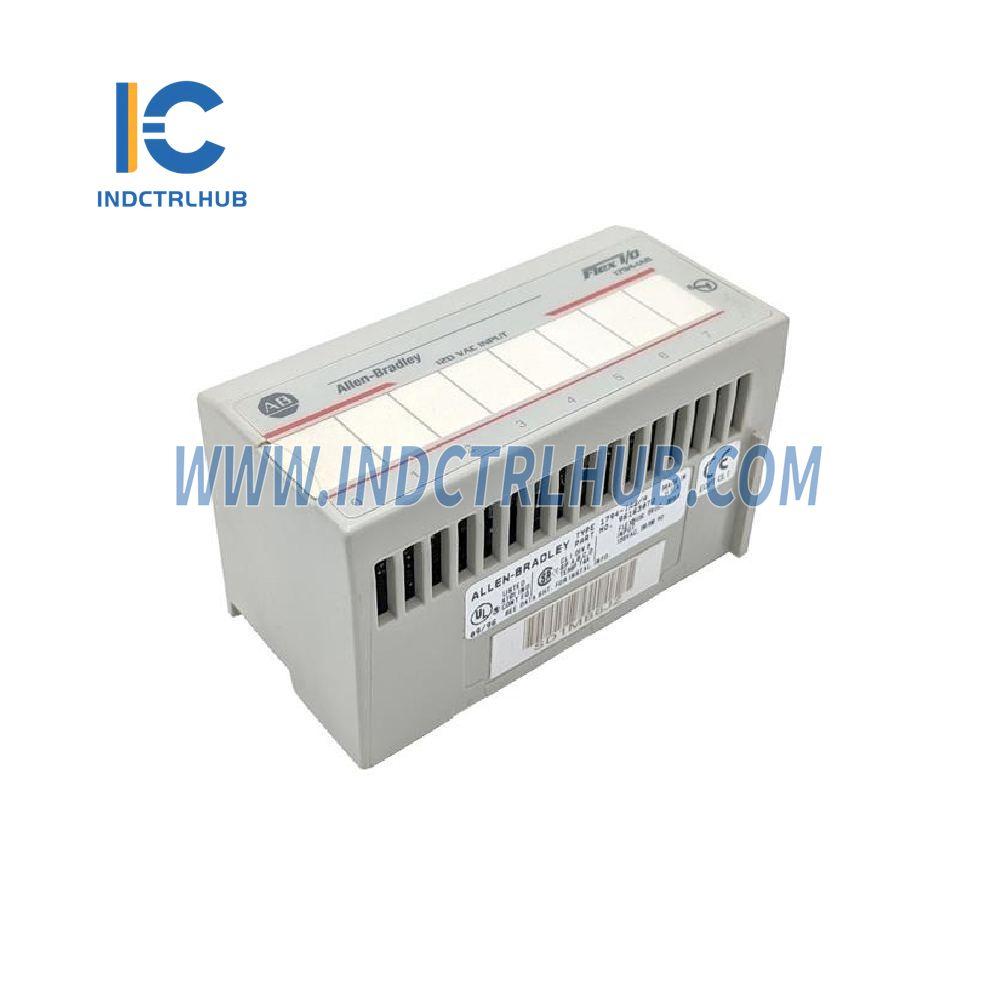

Výrobca: Allen-Bradley
Model/Číslo dielu: 1794-IA8
Popis: FlexLogix FLEX I/O AC digitálne vstupné moduly
| Atribút | Hodnota |
|---|---|
| Počet vstupov | 8, neinšolované |
| Odporúčaná základňa terminálu | 1794-TBN, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD, 1794-TB3K, 1794-TB3SK, 1794-TBNK |
| Napätie v zapnutom stave (minimálne) | 65V AC |
| Napätie v zapnutom stave (menovité) | 120V striedavého prúdu |
| Napätie v zapnutom stave (max.) | 132V AC |
| Prúd v stave zapnutia (min) | 7.1 mA |
| Prúd v stave zapnutia (max) | 14.32 mA |
| Napätie v stave vypnutia (max) | 43V AC |
| Prúd v stave vypnutia (min) | 2.9 mA |
| Menovitý vstupný odpor | 10.6 kΩ |
| Menovitý vstupný prúd | 12 mA pri 120V striedavého prúdu |
| Izolačné napätie | 120V (nepretržite), základný typ izolácie Typovo testované pri 1250V striedavého prúdu po dobu 60 s, medzi stranou poľa a systémom |
| Žiadna izolácia medzi jednotlivými kanálmi | Áno |
| Čas vstupného filtra | Pozri tabuľku 6 |
| Prúd Flexbus | 30 mA pri 5V jednosmerného prúdu |
| Maximálny výkonový odber | 4,5 W pri 132V striedavého prúdu |
| Tepelný rozptyl (Max) | 15,3 BTU/h pri 132V striedavého prúdu |
| Moment utiahnutia skrutky terminálu | Určené inštalovanou terminálovou základňou |
| Rozmery (Približne) (V x Š x H) | 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 palca) |
| Indikátory (indikačná strana poľa) | 8 žltých indikátorov stavu |
| Menovité napätie externého striedavého napájania | 120V striedavého prúdu |
| Rozsah napätia externého striedavého napájania | 65...132V striedavého prúdu |
| Severomérický teplotný kód | T4A |
| Poloha kľúčového spínača | 8 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Veľkosť vodiča | Určené inštalovanou terminálovou základňou |
| Kategória zapojenia | 2 – na signálnych portoch |
