Product Description
Výrobca: Allen-Bradley

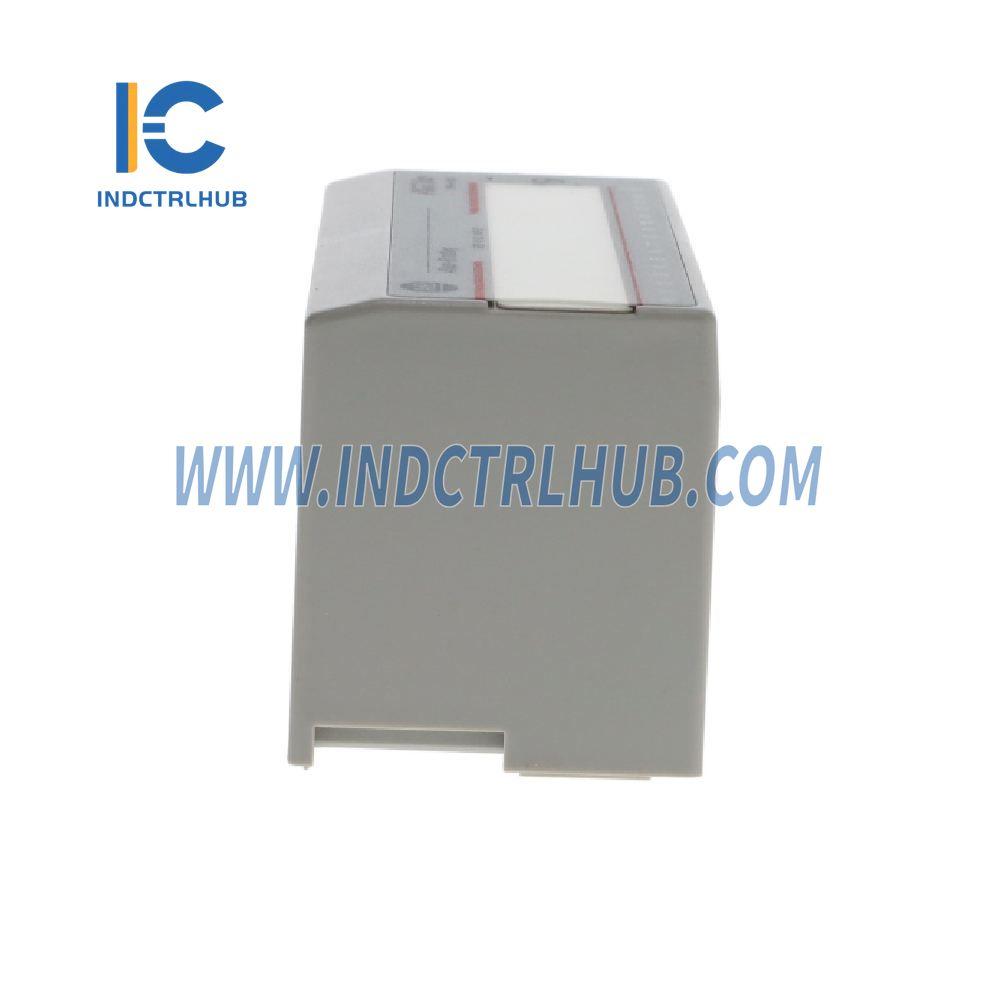

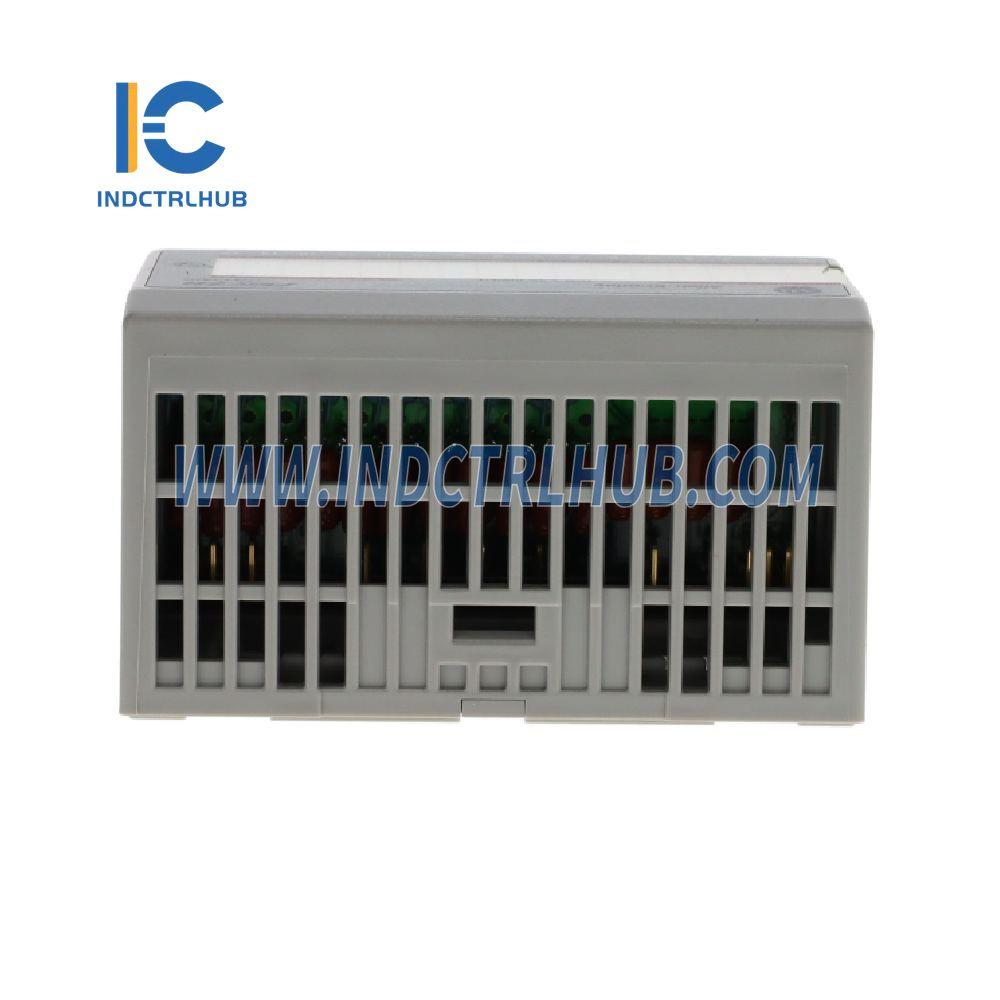

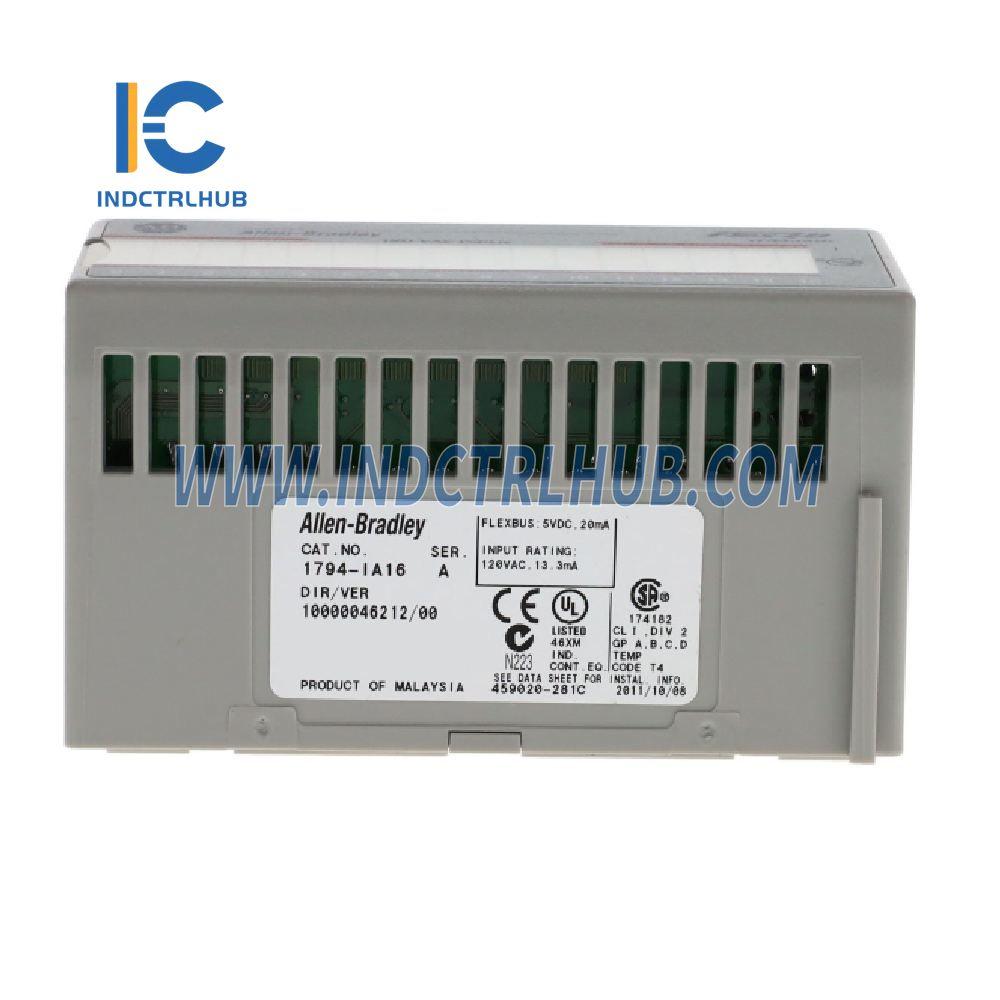

Model/Číslo dielu: 1794-IA16
Popis: FlexLogix FLEX I/O AC digitálne vstupné moduly
| Atribút | Hodnota |
|---|---|
| Počet vstupov | 16, neinšolované |
| Umiestnenie modulu | 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TB3K, 1794-TB3SK, 1794-TBNK |
| Napätie v zapnutom stave (minimálne) | 74V AC |
| Napätie v zapnutom stave (menovité) | 120V AC |
| Napätie v zapnutom stave (max.) | 132V AC |
| Minimálny prúd v činnom stave | 5,49 mA |
| Maximálny prúd v činnom stave | 14,81 mA |
| Maximálne napätie v nečinnom stave | 20V AC |
| Minimálny prúd v stave vypnutia | 2,9 mA |
| Menovitý vstupný odpor | 10 kΩ |
| Maximálny vstupný prúd | 13,3 mA pri 120V AC |
| Izolačné napätie | 120V (nepretržité), základný typ izolácie Typovo testované pri 1264V AC po dobu 60 s, medzi stranou poľa a systémom |
| Žiadna izolácia medzi jednotlivými kanálmi | Áno |
| Čas vstupného filtra | Pozri tabuľku 6 |
| Prúd Flexbus | 20 mA |
| Maximálny výkonový odber | 6,4 W pri 132V AC |
| Tepelný rozptyl (Max) | 21,8 BTU/h pri 132V AC |
| Moment utiahnutia skrutky terminálu | Určené inštalovanou základňou terminálu |
| Rozmery (Približne) (V x Š x H) | 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 in.) |
| Indikátory (indikácia na strane poľa) | 16 žltých stavových indikátorov |
| Napätie externého AC napájania (menovité) | 120V AC |
| Rozsah napätia externého AC napájania | 74...132V AC |
| Severomérický teplotný kód | T4 |
| Poloha kľúčového spínača | 8 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Veľkosť vodiča | Určené inštalovanou základňou terminálu |
| Kategória zapojenia | 2 – na signálnych portoch |
