Product Description
Výrobca: Allen-Bradley

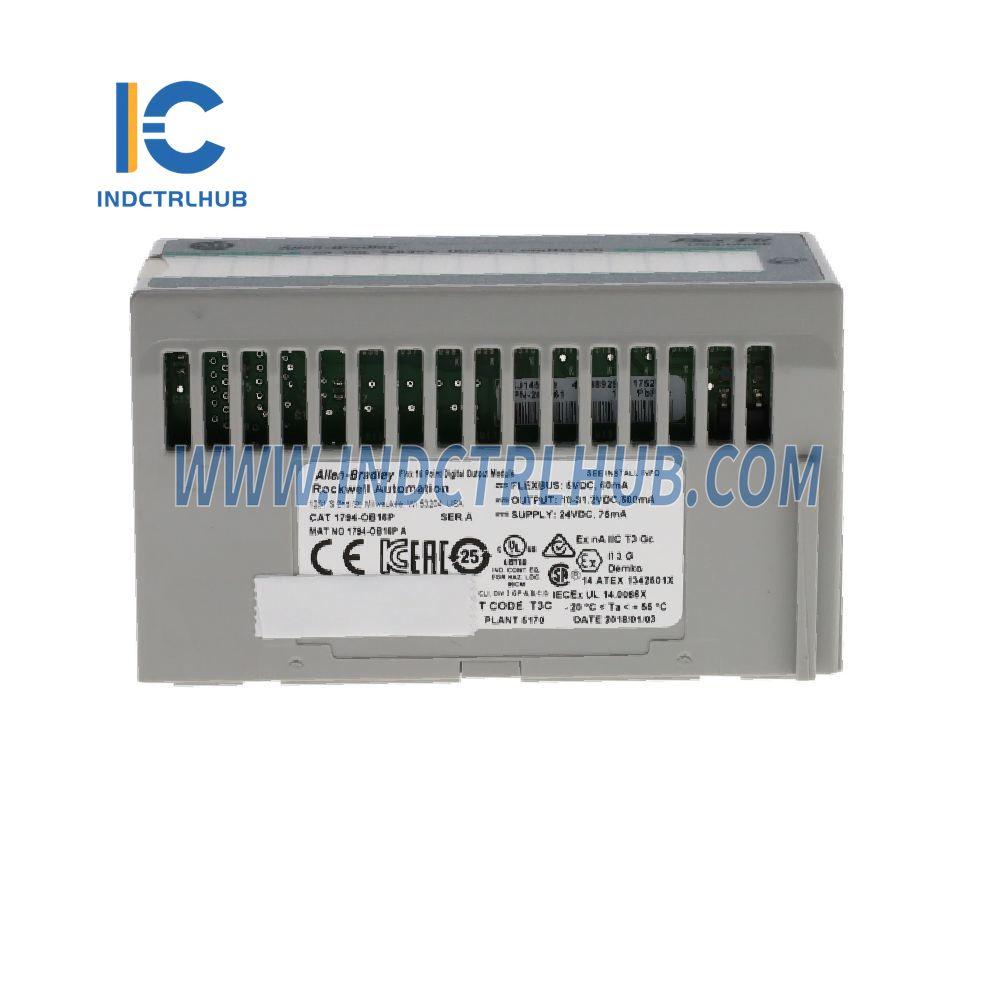

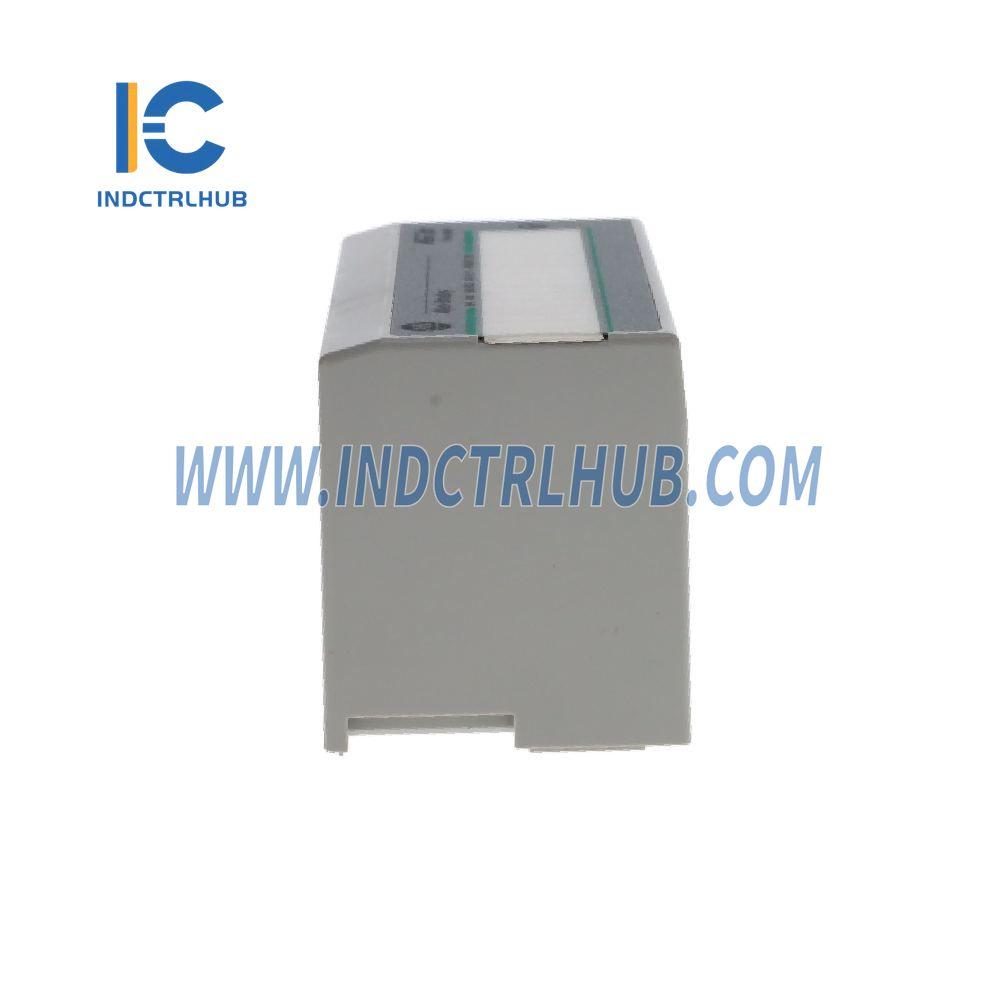

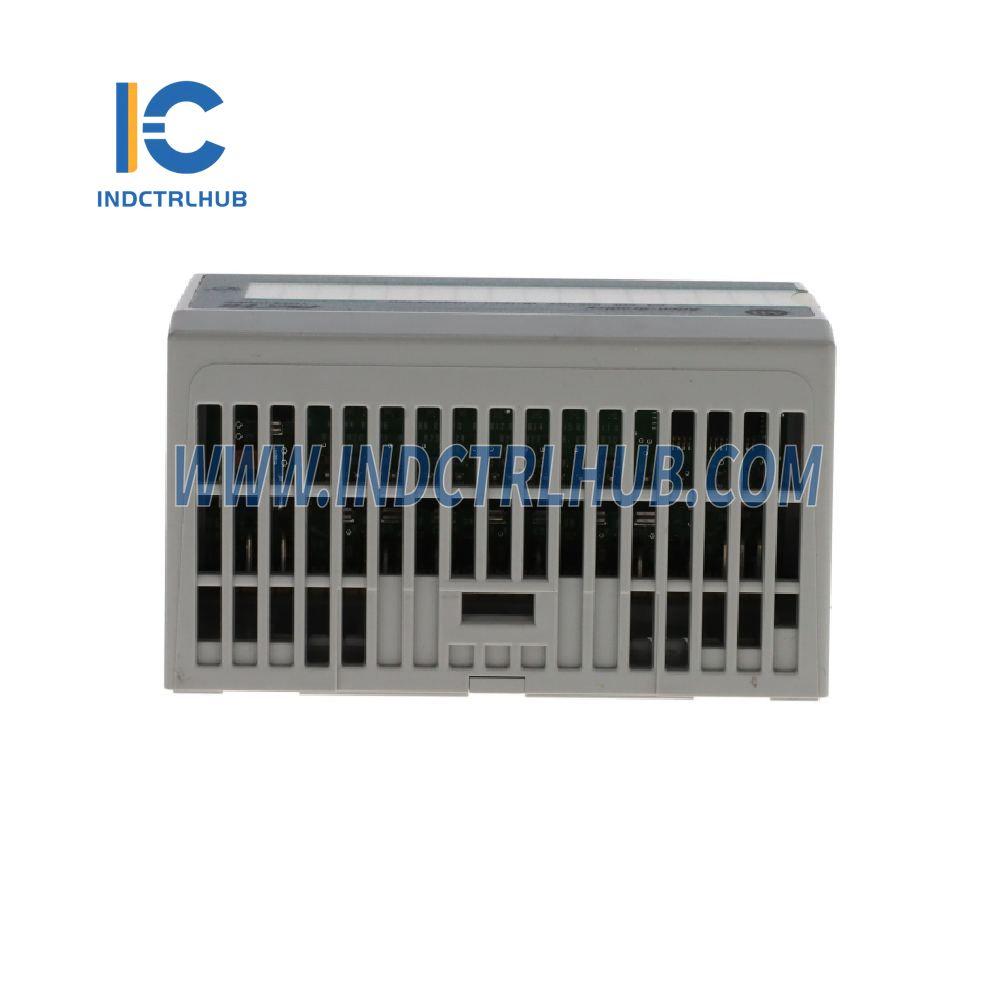

Model/Part Number: 1794-OB16P
Popis: FlexLogix FLEX I/O digitálne DC výstupné moduly
| Atribút | Hodnota |
|---|---|
| Počet výstupov | 16, prúd, zdrojový |
| Odporúčaná základná jednotka terminálu | 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK |
| Napätie v zapnutom stave (minimálne) | 10V DC |
| Napätie v zapnutom stave (menovité) | 24 V DC |
| Napätie v zapnutom stave (max.) | 31,2V DC |
| Maximálny výstupný prúd na modul | 8,0 A (16 výstupov po 0,5 A) |
| Prúd v zapnutom stave (min. na kanál) | 1,0 mA |
| Prúd v zapnutom stave (max. na kanál) | 500 mA |
| Pokles napätia v zapnutom stave (max.) | 0,5V DC |
| Nárazový prúd (opakovaný každé 2 sekundy) | 1,5 A po dobu 50 ms |
| Únikový prúd v stave vypnutia (max.) | 0,5 mA |
| Izolačné napätie | 50V (kontinuálne), základný typ izolácie Typ testovaný pri 2121V DC po dobu 60 s, medzi stranou poľa a systémom Žiadna izolácia medzi jednotlivými kanálmi |
| Žiadna izolácia medzi jednotlivými kanálmi | Áno |
| Oneskorenie výstupného signálu (vypnuté na zapnuté) | 0,5 ms |
| Oneskorenie výstupného signálu (zapnuté na vypnuté) | 1,0 ms |
| Prúd Flexbus | 60 mA pri 5V DC |
| Maximálny výkonový odber | 5,0 W pri 31,2V DC |
| Tepelný rozptyl (Max) | 17,0 BTU/h pri 31,2V DC |
| Poistky | Výstupy sú elektronicky chránené |
| Rozmery (Približne) (V x Š x H) | 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 in.) |
| Hmotnosť (približne) | 74 g (2.61 oz.) |
