Product Description

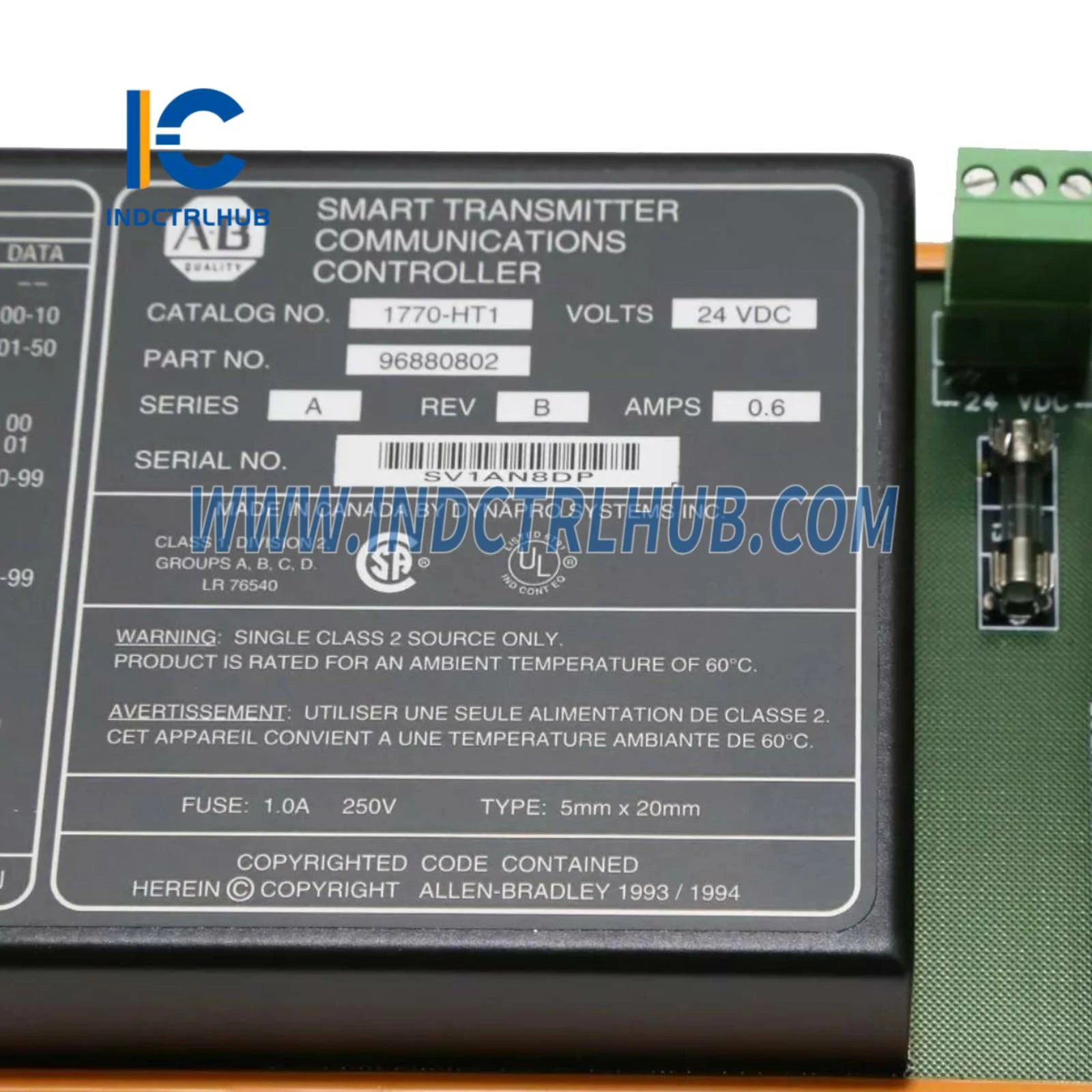

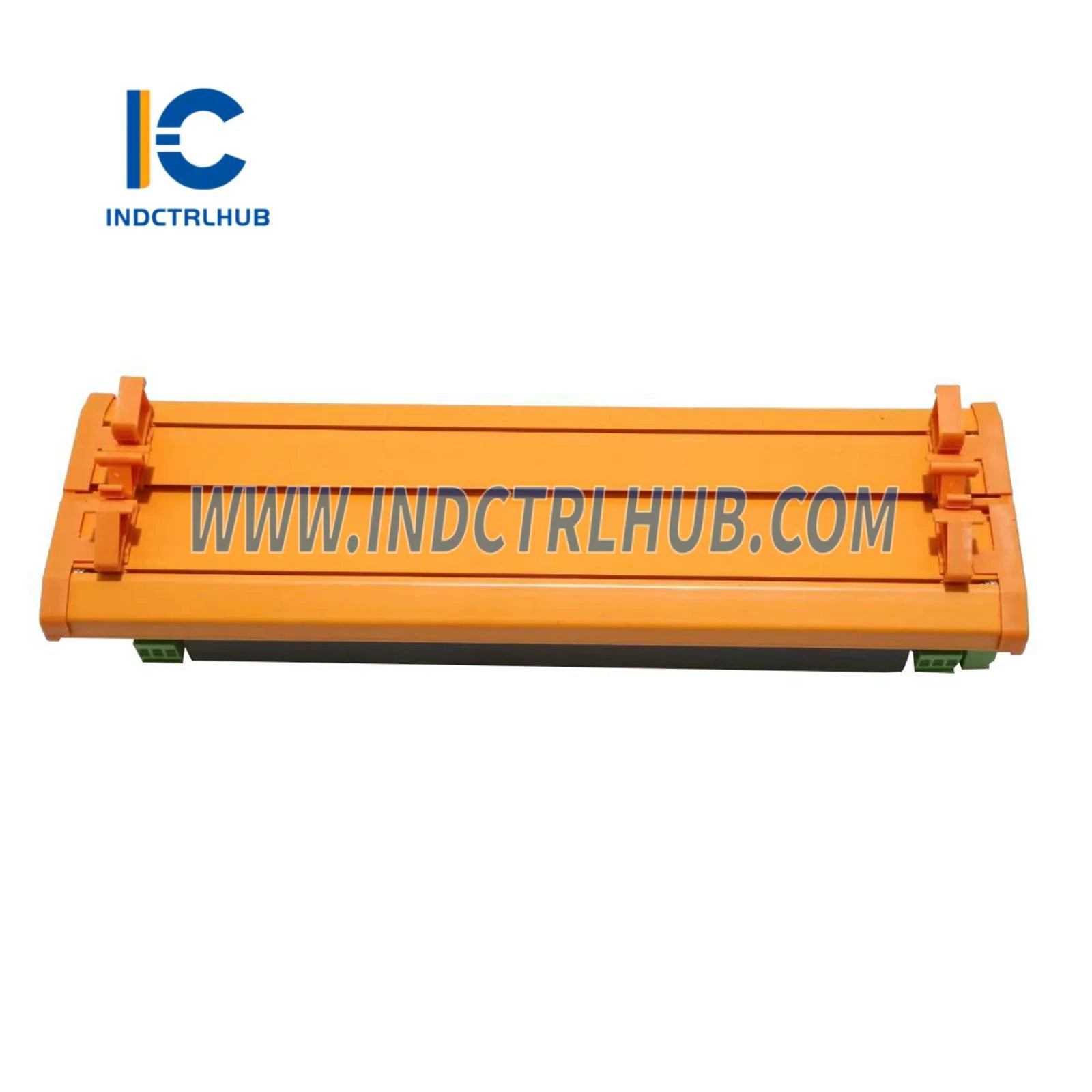

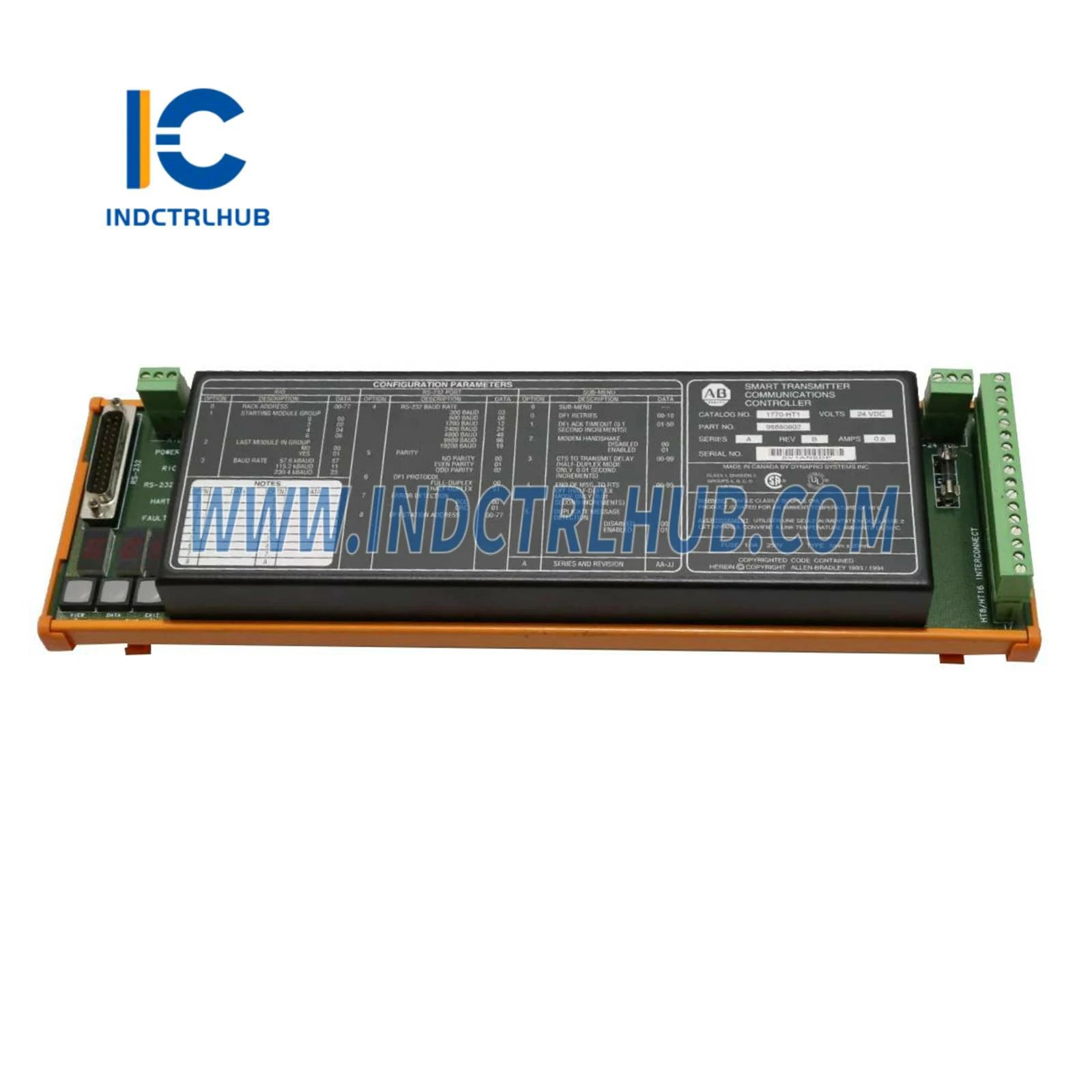

Allen-Bradley 1770-HT1 Komunikačný ovládač
Zařízení Allen-Bradley 1770-HT1 je komunikačný kontrolér navrhnutý na pripojenie k RS-232 a Remote I/O (RIO) sieťam. Podporuje viaceré prenosové rýchlosti a používa protokoly Allen-Bradley DF1 a RIO, čo ho robí ideálnym pre priemyselnú automatizáciu a riadiace systémy.
Kľúčové špecifikácie
Rozhranie RS-232
- Štartovacie bity: 1
- Dátové bity: 8
- Parita: Žiadna, párna, nepárna
- Stop bity: 1
- Rýchlosti prenosu: 300, 600, 1200, 2400, 4800, 9600, 19200
- Konektor: DB-25P (samec)
- Výstup: RS-232C
- Protokol: Allen-Bradley DF1
Rozhranie Remote I/O (RIO)
- Rýchlosti prenosu: 57 600 / 115 200 / 230 400 bps
- Veľkosť racku: 1/4 rack
- Konektor: Phoenix COMBICON konektor a zástrčka (3-polohový)
- Typ kábla: tienený skrútený pár („modrá hadica" - Belden 9463)
-
Dĺžka kábla:
- 10 000 ft (3 048 m) pri 57,6 kbaud
- 5 000 ft (1 524 m) pri 115,2 kbaud
- 2 500 ft (762 m) pri 230,4 kbaud
- Ukončenie: 150 alebo 82-ohmové rezistory (podľa prenosovej rýchlosti)
- Protokol: Allen-Bradley RIO
Elektrické špecifikácie
- Vstupné napätie DC: 24 V DC ±1 % (max. záťaž 600 mA)
- Pojistka: UL 198G a CSA 22.2, č. 59, 5 mm x 20 mm, 1 A, 250 V, rýchla
- Konektor: Phoenix COMBICON konektor a zástrčka (3-polohový, 12-24 AWG)
- Spotreba energie: max. 4,8 W
Fyzikálne a environmentálne
- Rozmery: 4,3” (10,9 cm) Š x 14,0” (35,6 cm) D x 2,7” (6,9 cm) V
- Hmotnosť: 1,8 lb (0,8 kg)
- Montáž: DIN lišta (EN 50 022 / EN 50 035)
- Prevádzková teplota: 0 °C až 60 °C (32 °F až 140 °F)
- Teplota skladovania: -40 °C až 60 °C (-40 °F až 140 °F)
- Prevádzková vlhkosť: 5 % až 95 % (nekondenzujúca)
