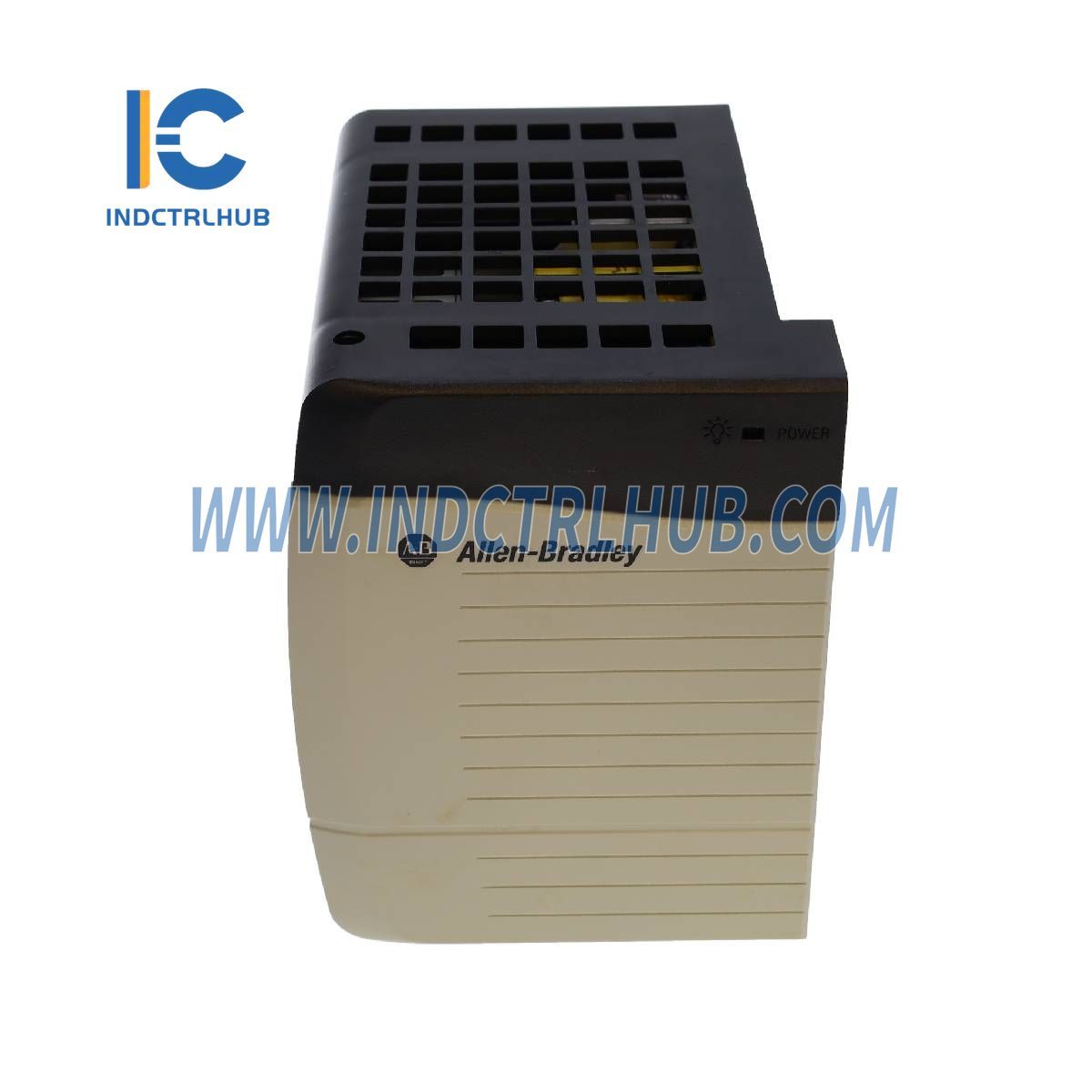

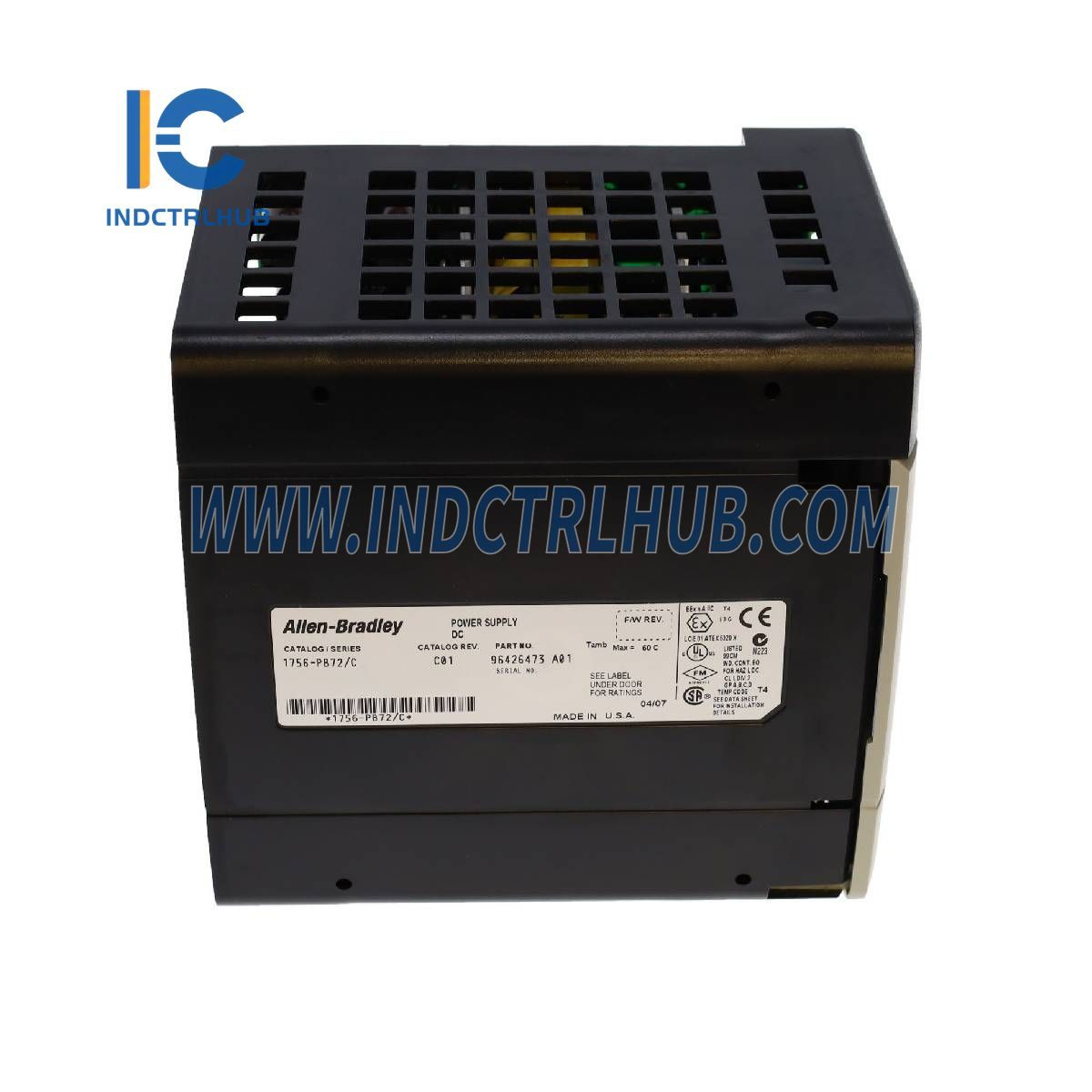

Allen-Bradley 1756-PB72 Štandardný DC napájací zdroj
Allen-Bradley 1756-PB72 Štandardný DC napájací zdroj
Manufacturer: Allen-Bradley
Product No.: 1756-PB72
Condition:1000 skladom
Product Type: Štandardný DC napájací zdroj
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Allen-Bradley 1756-PB72 štandardný DC napájací zdroj
Allen-Bradley 1756-PB72 je štandardný DC napájací zdroj pre ControlLogix šasi, ktorý poskytuje regulované DC napájanie s vysokou spoľahlivosťou pre priemyselné automatizačné aplikácie.
Technické špecifikácie
Vstup a výstup napájania
| Atribút | 1756-PB72/C, 1756-PB72K/C |
|---|---|
| Rozsah vstupného napätia | 18_32V DC |
| Menovité vstupné napätie | 24 V DC |
| Maximálny vstupný výkon |
85 W @ 50°C (122°F) 70 W @ 60°C (140°F) |
| Maximálny výstupný výkon |
60 W @ 0_50°C (32_122°F) 50 W @ 0_60°C (32_140°F) |
| Maximálny nábehový prúd | 30 A |
| Čas podržania | 30 ms pri 18_32V DC, 60 W 40 ms pri 18_32V DC, 50 W |
| Prúdová kapacita |
@ 1.2V: 1,5 A @ 3.3V: 2 A @ 5.1V: 8 A @ 50°C (122°F) / 6 A @ 60°C (140°F) @ 24V: 2,5 A @ 50°C (122°F) / 2,0 A @ 60°C (140°F) |
| Izolačné napätie | 250V (nepretržite), Typ zosilnenej izolácie, napájanie do zadnej dosky Typ testovaný: 3150V DC po dobu 60 s |
Mechanické a inštalačné špecifikácie
| Atribút | 1756-PB72/C |
|---|---|
| Hmotnosť (približne) | 0,77 kg (1,7 lb) |
| Rozmery (VxŠxH) | 14,0 x 7,8 x 14,5 cm (5,51 x 3,07 x 5,71 in.) |
| Umiestnenie modulu | Ľavá strana šasi 1756 |
| Kompatibilný šasi | 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 |
| Kompatibilita šasi | Séria A, B, C |
| Veľkosť vodiča |
2,5 mm² (14 AWG) pevný alebo viacžilový medený vodič, hodnotený na 90°C (194°F) alebo viac Maximálna izolácia: 1,2 mm (3/64 palca) |
| Kategória vodiča | Kategória 1 (na napájacích portoch) |
| Moment utiahnutia vodiča | 0,565 N_m (5 lb_in) |
Environmentálne špecifikácie
| Atribút | 1756-PB72/C |
|---|---|
| Prevádzková teplota | 0°C až +60°C (32°F až 140°F) |
| Maximálna okolitá teplota vzduchu | 60°C (140°F) |
| Teplota mimo prevádzky | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5_95 % (bez kondenzácie) |
| Odolnosť proti vibráciám | 2 g @ 10_500 Hz |
| Odolnosť proti otrasom (prevádzková) | 30 g |
| Odolnosť proti otrasom (neprevádzková) | 50 g |
| Severoamerický teplotný kód | T4 |
Elektromagnetická zhoda a imunita
| Parameter | Norma zhody | Špecifikácia |
|---|---|---|
| Emisie | IEC 61000-6-4 | - |
| Imunita voči ESD | IEC 61000-4-2 |
6 kV (kontaktné výboje) 8 kV (výboje vo vzduchu) |
| Imunita proti vyžarovaniu RF | IEC 61000-4-3 |
10V/m s 1 kHz sínusovou vlnou 80 % AM (80_2000 MHz) 10V/m s 200 Hz 50 % pulzom 100 % AM @ 900 MHz 10V/m s 200 Hz 50 % pulzom 100 % AM @ 1890 MHz 3V/m s 1 kHz sínusovou vlnou 80 % AM (2000_2700 MHz) |
| Imunita EFT/B | IEC 61000-4-4 | ±4 kV pri 5 kHz na napájacích portoch |
| Imunita proti prepäťovým transientom | IEC 61000-4-5 | ±1 kV linka-linka (DM) ±2 kV linka-zem (CM) na napájacích portoch |
| Imunita proti vedenému RF rušeniu | IEC 61000-4-6 | 10 V rms s 1 kHz sínusovou vlnou 80 % AM (150 kHz_80 MHz) |
| Imunita voči kolísaniu napätia | IEC 61000-4-29 | 10 ms prerušenie na portoch napájania DC 60 % poklesy na 100 ms na portoch napájania DC 100 % poklesy na 50 ms na portoch napájania DC ±20 % výkyvy počas 15 min na portoch napájania DC 5 s prerušenia na portoch napájania DC |
