Product Description

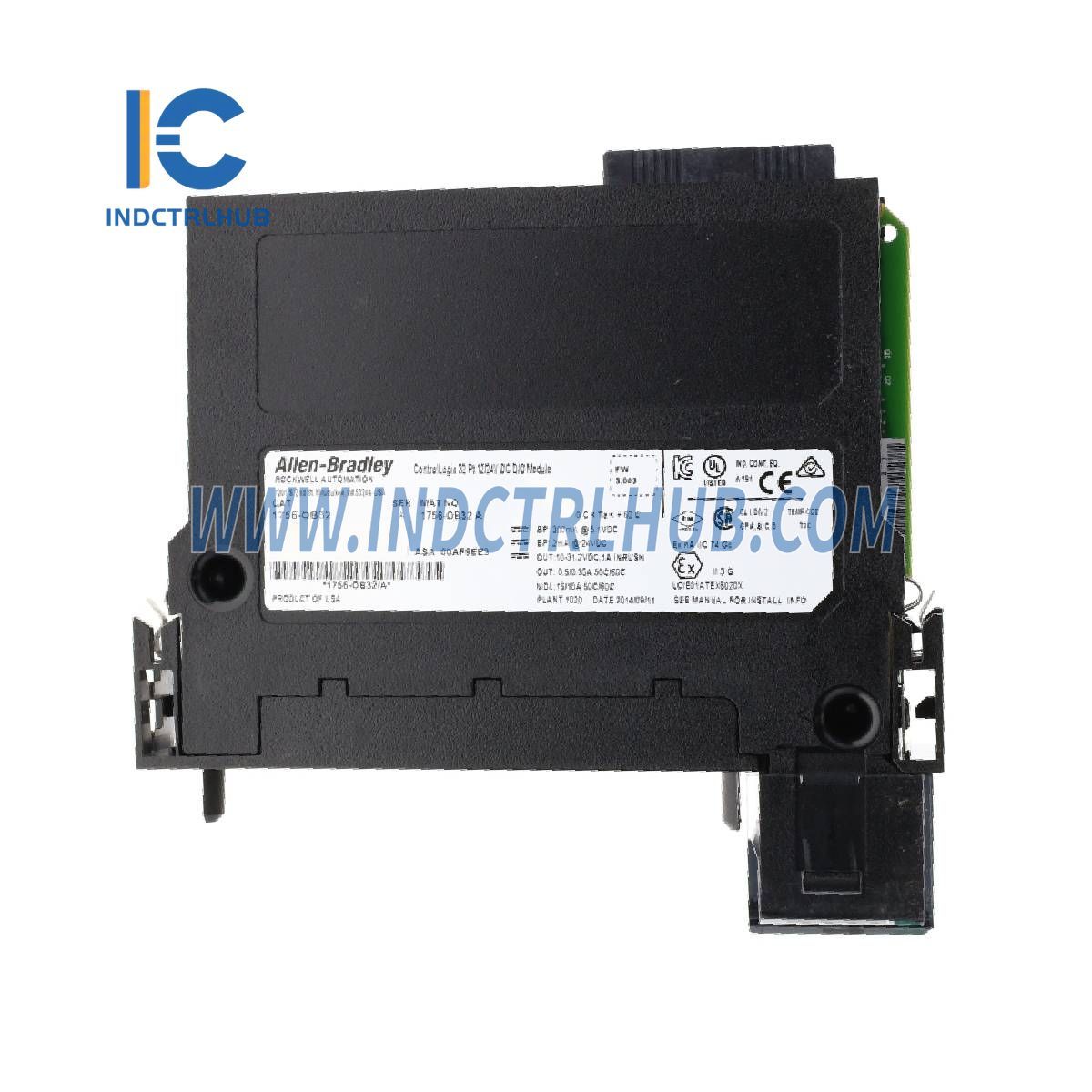

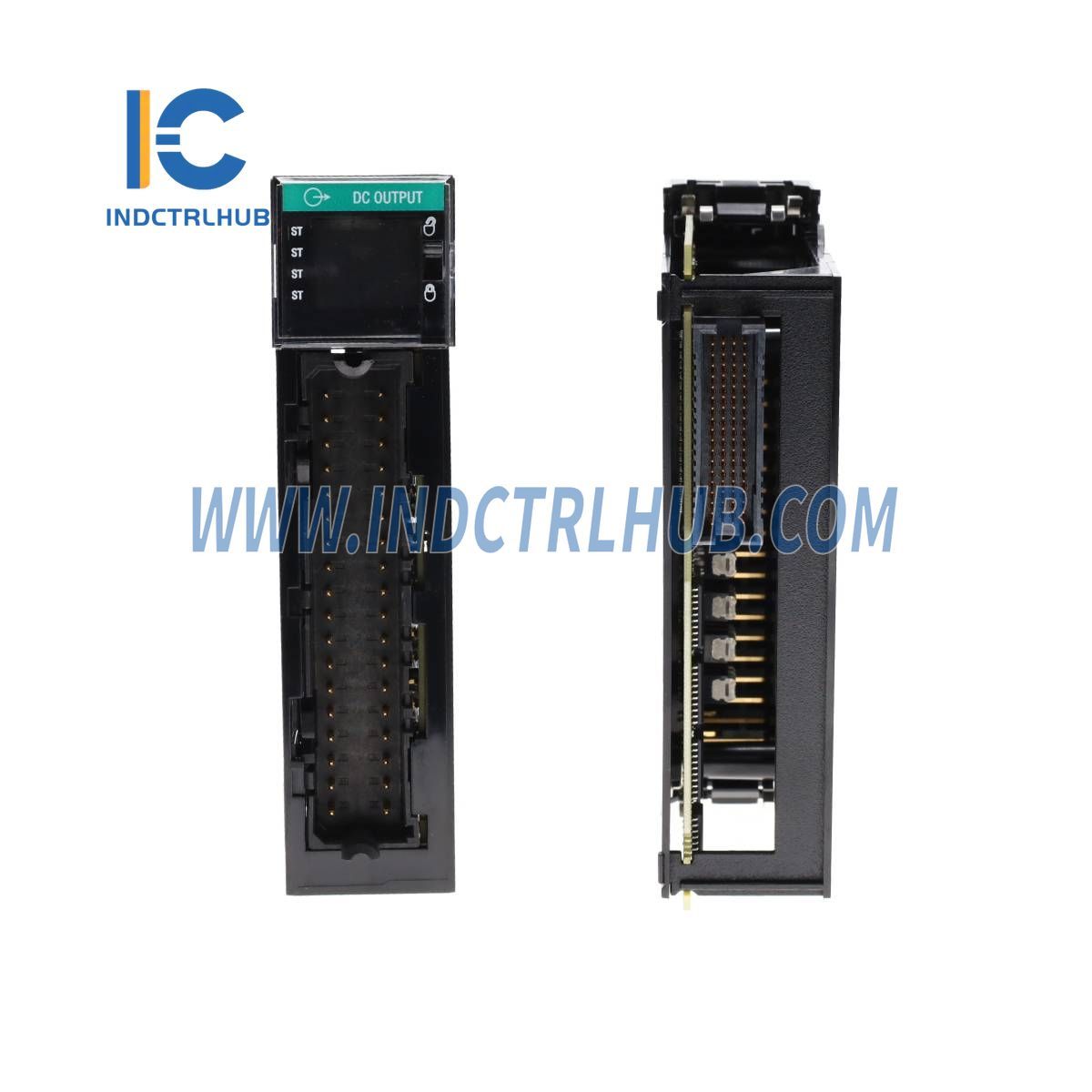

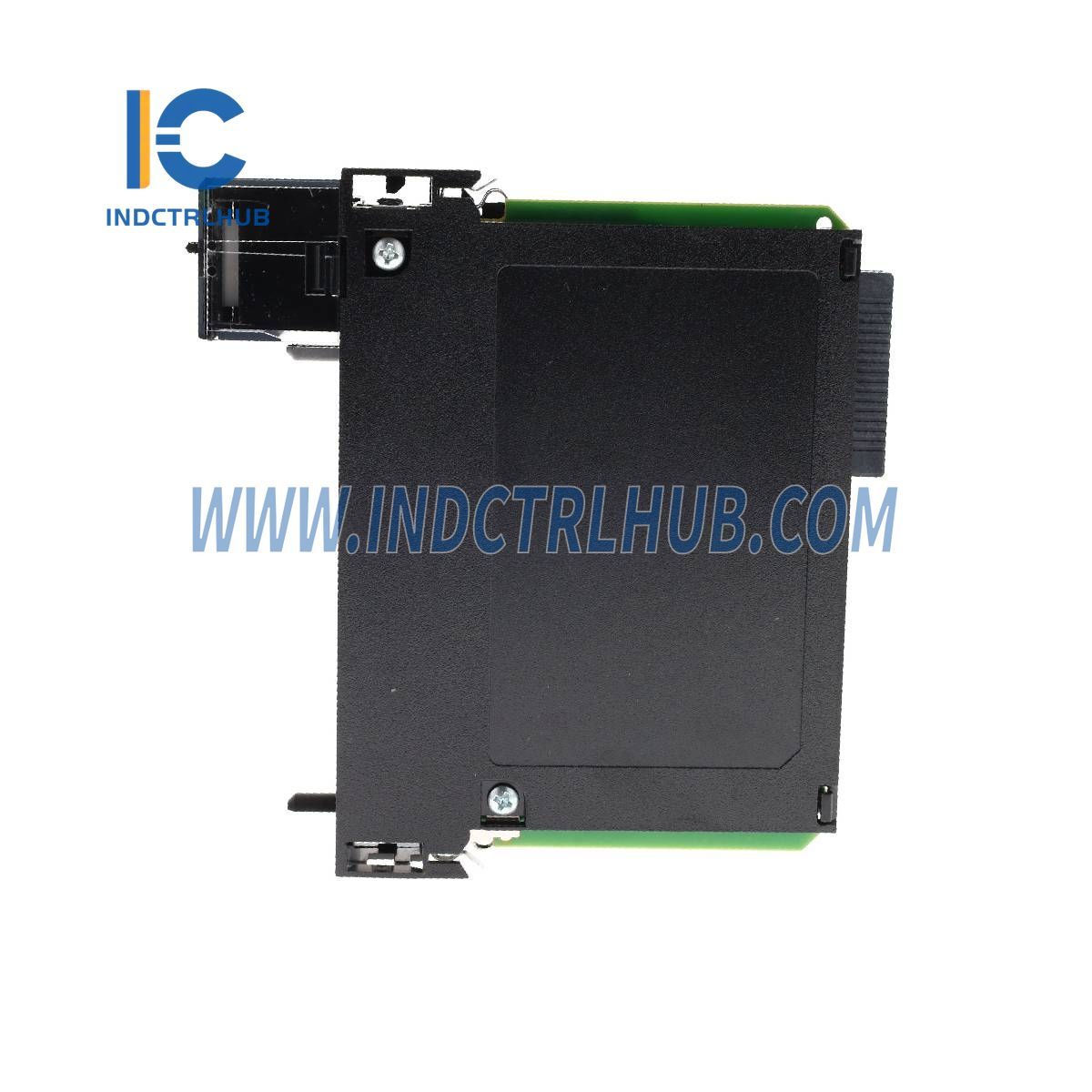

Podrobnosti o produkte: Allen-Bradley 1756-OB32 DC digitálny I/O modul
| Výrobca | Číslo modelu/dielu | Popis |
|---|---|---|
| Allen-Bradley | 1756-OB32 | DC Digitálny I/O Modul |
Technické špecifikácie
| Atribút | 1756-OB32 / 1756-OB32K | 1756-OB32XT |
|---|---|---|
| Výstupy | 32 (16 bodov/skupina) | 32 (16 bodov/skupina) |
| Kategória napätia | Zdroj 12/24V DC | Zdroj 12/24V DC |
| Prevádzkové napätie | 10…31,2V DC | 10…31,2V DC |
| Čas oneskorenia výstupu | Zapnuté z vypnutého: 60 µs nom/1 ms max Vypnuté z zapnutého: 200 µs nom/1 ms max | Rovnaké |
| Odber prúdu pri 5.1V | 300 mA | 300 mA |
| Odběr proudu pri 24V | 2 mA | 2 mA |
| Celkový výkon backplanu | 1,58 W | 1,58 W |
| Výkonový odvod (max) | 4,8 W pri 60°C (140°F) | 4,8 W pri 60°C (140°F) |
| Tepelný rozptyl | 16,37 BTU/h | 16,37 BTU/h |
| Únikový prúd v stave vypnutia (max na bod) | 0,5 mA | 0,5 mA |
| Maximálny pokles napätia v aktívnom stave | 200 mV DC pri 0,5 A | 200 mV DC pri 0,5 A |
| Prúd na bod (max) | 0,5 A pri 50°C (122°F), 0,35 A pri 60°C (140°F) | Rovnaké |
| Prúd na modul (max) | 16 A pri 50°C (122°F), 10 A pri 60°C (140°F) | Rovnaké |
| Prúdový náraz na bod (max) | 1 A po dobu 10 ms, opakovateľné každé 2 s pri 60°C (140°F) | Rovnaké |
| Zaťažovací prúd (min) | 3 mA na bod | 3 mA na bod |
| Naplánované výstupy | Synchronizácia do 16,7 µs max, vzťahujúca sa na koordinovaný systémový čas | Rovnaké |
| Stavy režimu poruchy na bod | Udržať posledný stav, Zapnuté alebo Vypnuté (predvolené Vypnuté) | Rovnaké |
| Stavy režimu programu na bod | Udržať posledný stav, Zapnuté alebo Vypnuté (predvolené Vypnuté) | Rovnaké |
| Izolačné napätie | 250V nepretržite (výstupy na zadnú dosku) / 125V nepretržite (výstupy skupina-ku-skupine) | Rovnaké |
| Kľúčovanie modulu | Elektronické, softvérovo konfigurovateľné | Rovnaké |
| Poistky | Nie je chránené (voliteľný IFM s poistkou) | Rovnaké |
| Odnímateľný svorkovnicový blok (RTB) | 1756-TBCH, 1756-TBS6H | 1756-TBCHXT, 1756-TBS6HXT |
| RTB kľúčovanie | Mechanické definované používateľom | Rovnaké |
| Šírka drážky | 1 | 1 |
| Kategória vodiča | Kategória 1 | Kategória 1 |
| Veľkosť vodiča | 22–14 AWG (jednoduchý), 22–16 AWG (dvojitý) | Rovnaké |
| Moment na svorkovnici | 0,5 N•m (4,4 lb•in) | Rovnaké |
| Typ krytu | Žiadne (otvorený štýl) | Žiadne (otvorený štýl) |
| Teplotný kód | T4 | T4 |
Environmentálne špecifikácie
| Atribút | 1756-OB32 / 1756-OB32K | 1756-OB32XT |
|---|---|---|
| Prevádzková teplota | 0…60 °C (32…140 °F) | 0…60 °C (32…140 °F) |
| Teplota mimo prevádzky | -40…+85 °C (-40…+185 °F) | -40…+85 °C (-40…+185 °F) |
| Relatívna vlhkosť | 5…95 % bez kondenzácie | 5…95 % bez kondenzácie |
| Konformný náter | Áno (modely K alebo XT) | Áno |
| Hodnotenie korozívnej atmosféry | ASTM B845-97, ANSI/ISA 71.04–2013 Úroveň závažnosti G3 | ASTM B845-97, IEC 60721-3-3:2019 Úroveň závažnosti CX |
| Odolnosť proti vibráciám | 2 g pri 10…500 Hz | 2 g pri 10…500 Hz |
| Odolnosť proti otrasom (prevádzka) | 30 g | 30 g |
| Odolnosť proti otrasom (neprevádzkový stav) | 50 g | 50 g |
| Súlad s elektromagnetickými emisiami | IEC 61000-6-4 | IEC 61000-6-4 |
| Imunita proti elektrostatickému výboju (ESD) | IEC 61000-4-2 (6 kV kontakt, 8 kV vzduch) | Rovnaké |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3 (10V/m) | Rovnaké |
| Imunita EFT/B | IEC 61000-4-4 (±4 kV pri 5 kHz) | Rovnaké |
| Ochrana proti prepätiu | IEC 61000-4-5 (±1 kV medzi vodičmi, ±2 kV medzi vodičom a zemou) | Rovnaké |
| Imunita voči vedenému RF rušeniu | IEC 61000-4-6 (10V rms, 150 kHz…80 MHz) | Rovnaké |
