Product Description

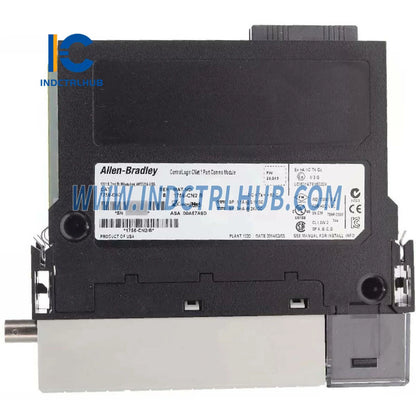

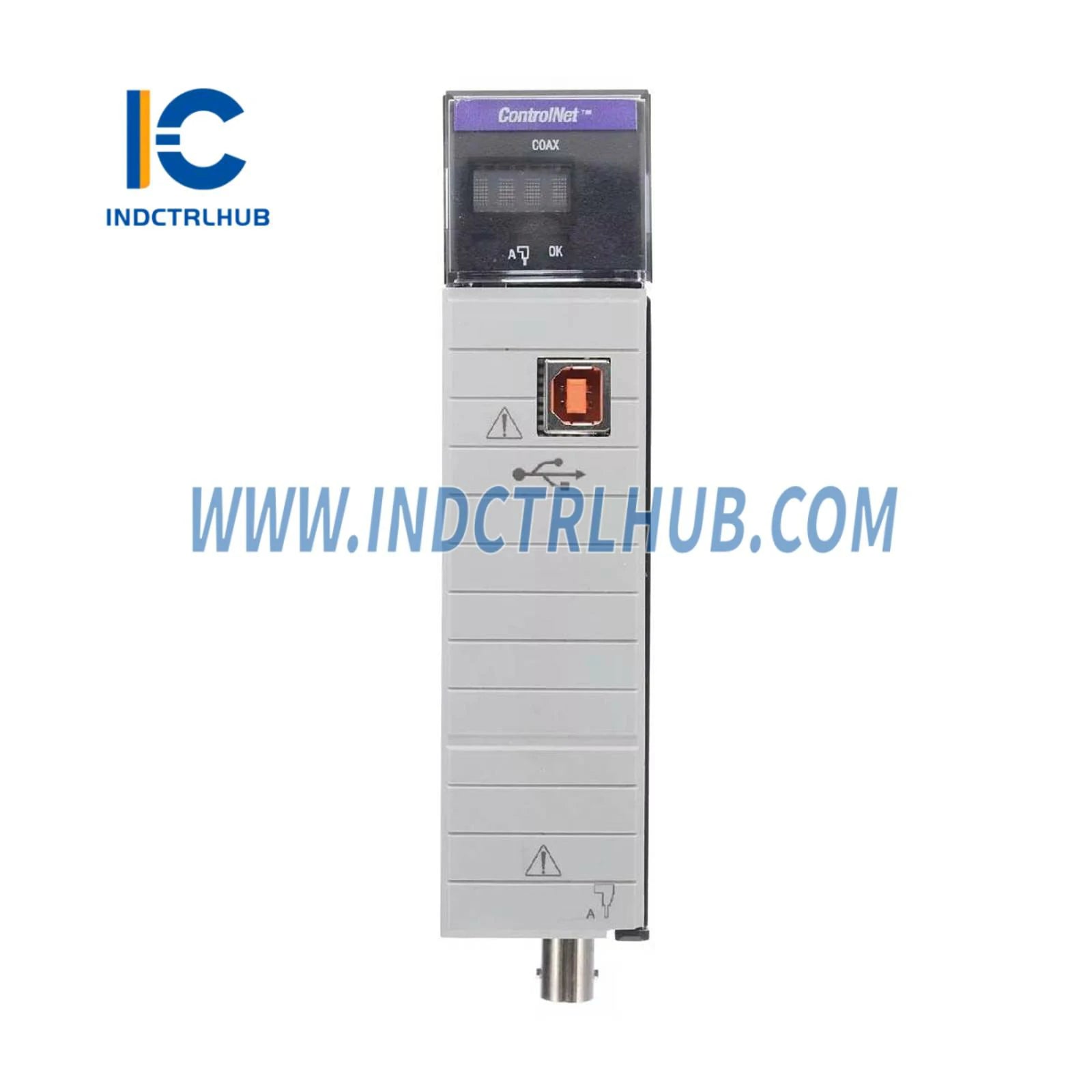

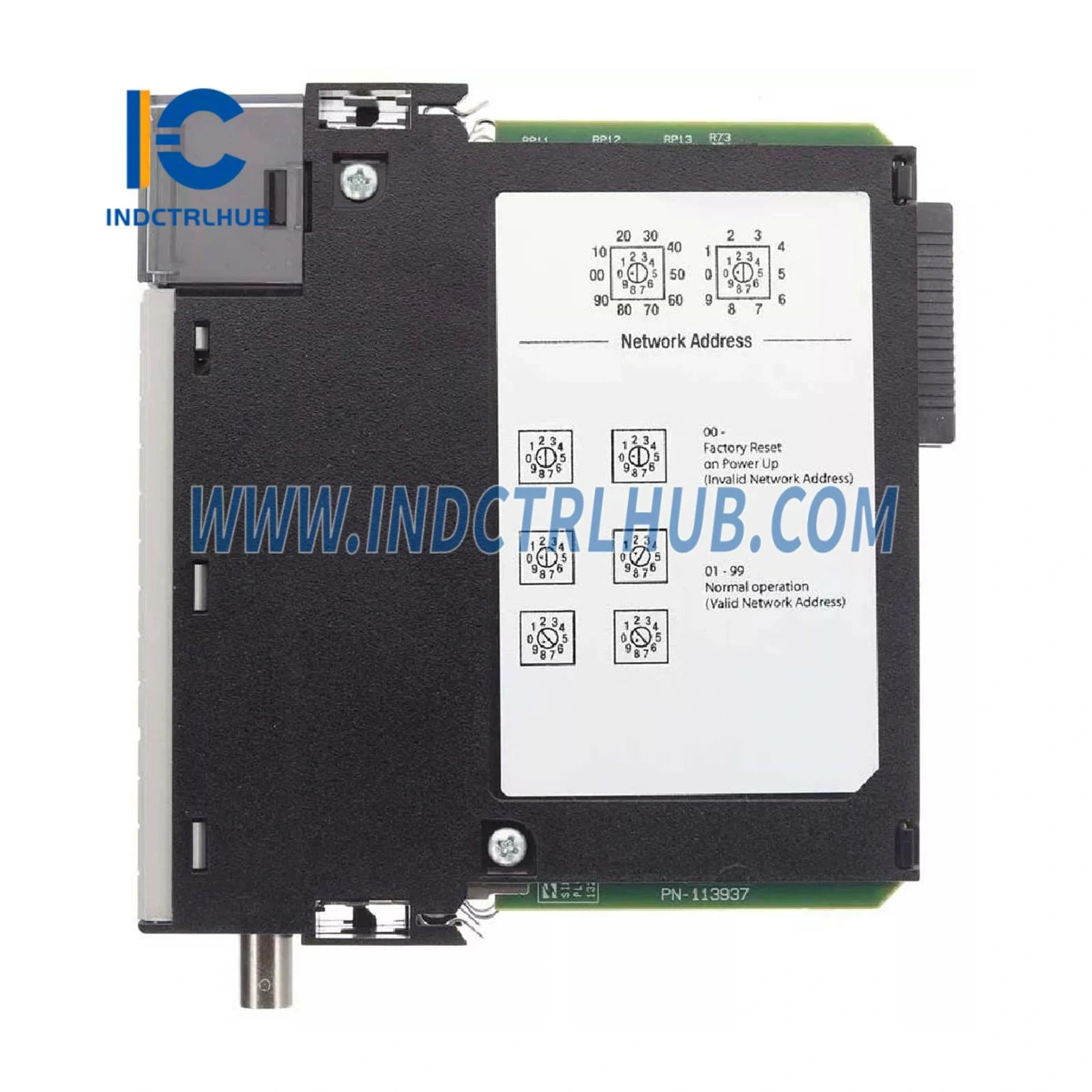

Komunikačný modul ControlNet Allen-Bradley 1756-CN2/B
Prehľad produktu
Modul Allen-Bradley 1756-CN2/B je komunikačný modul ControlNet navrhnutý pre systémy ControlLogix. Poskytuje vysokorýchlostnú (5 Mbps) komunikáciu pre riadenie v reálnom čase a podporuje až 128 Logix komunikačných pripojení. Tento modul je založený na šasi a môže byť inštalovaný v ľubovoľnom slote kompatibilného šasi ControlLogix.
Technické špecifikácie
| Atribút | Detaily 1756-CN2/B |
|---|---|
| Výrobca | Allen-Bradley |
| Číslo modelu | 1756-CN2/B |
| Popis | Komunikačný modul ControlLogix ControlNet |
| Konfigurácia | Štandard |
| Rýchlosť komunikácie ControlNet | 5 Mbps |
| Logix komunikačné pripojenia | 128 |
| Maximálny počet podporovaných pripojení | 131 |
| Maximálny počet uzlov | 99 |
| Odběr proudu pri 5,1 V DC | 1100 mA |
| Odběr proudu pri 24V DC | 3 mA |
| Výkonové straty | 5,6 W |
| Tepelný rozptyl | 19,1 BTU/h |
| Izolačné napätie | 30V (nepretržite), základný typ izolácie Typovo testované pri 500V AC po dobu 60 s |
| Hmotnosť (približne) | 0,26 kg (0,57 lb) |
| Šírka drážky | 1 |
| Umiestnenie modulu | Na báze šasi, akýkoľvek slot |
| Kompatibilné šasi | 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 |
| Kompatibilita so štandardným napájacím zdrojom | 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B |
| Kompatibilita s redundantným napájacím zdrojom | 1756-PA75R, 1756-PB75R, 1756-PSCA2 |
| ControlNet port | 1 ControlNet BNC |
| ControlNet kábel | 1786-RG6 Quad Shield RG6 koaxiálny kábel |
| USB port | USB plná rýchlosť (12 Mbps) |
| Kategória zapojenia | 1 (porty ControlNet) / 3 (porty USB) |
| Teplotný kód (Severná Amerika) | T4A |
| Teplotný kód (IEC) | T4 |
| Trieda krytia | Žiadne (otvorený štýl) |
