Product Description

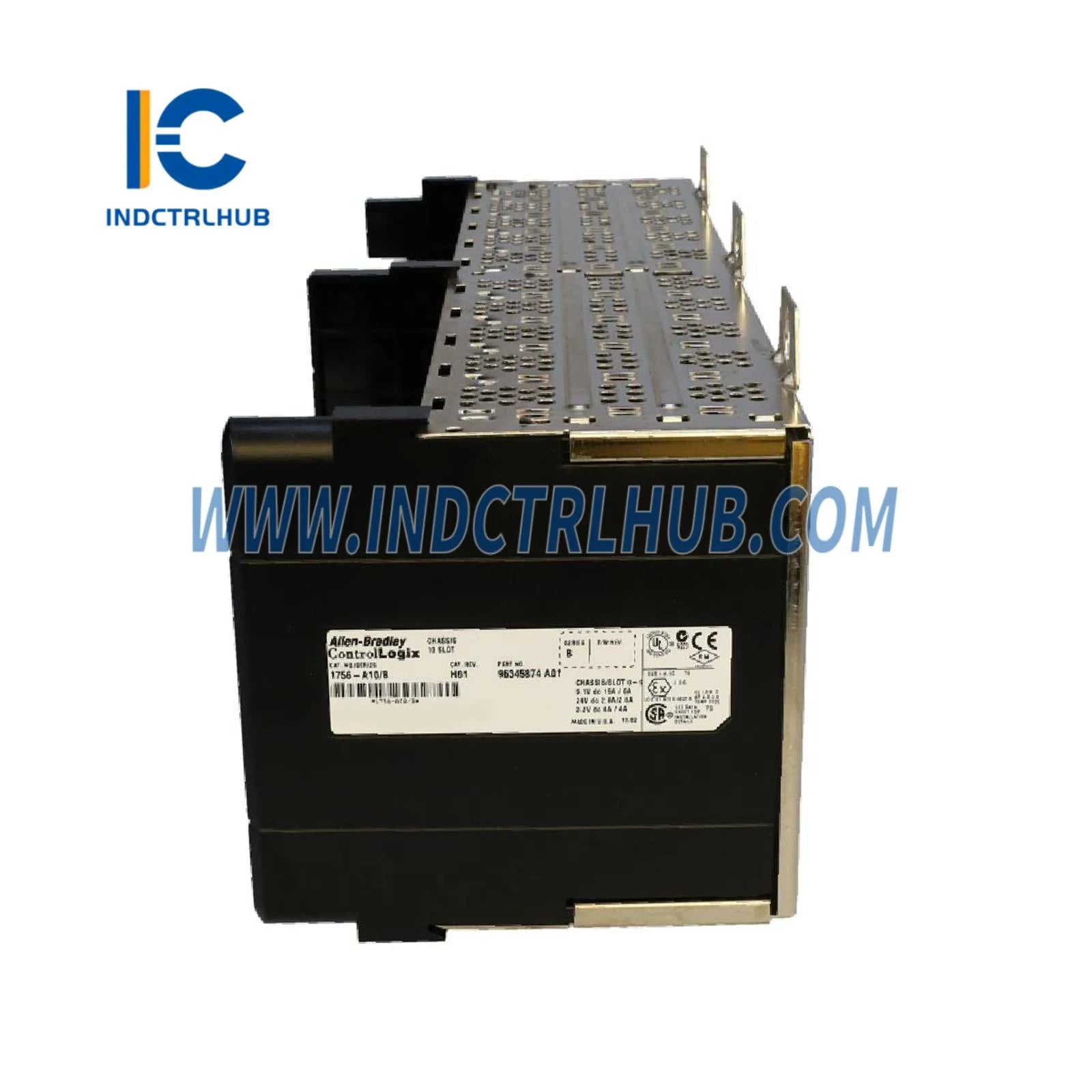

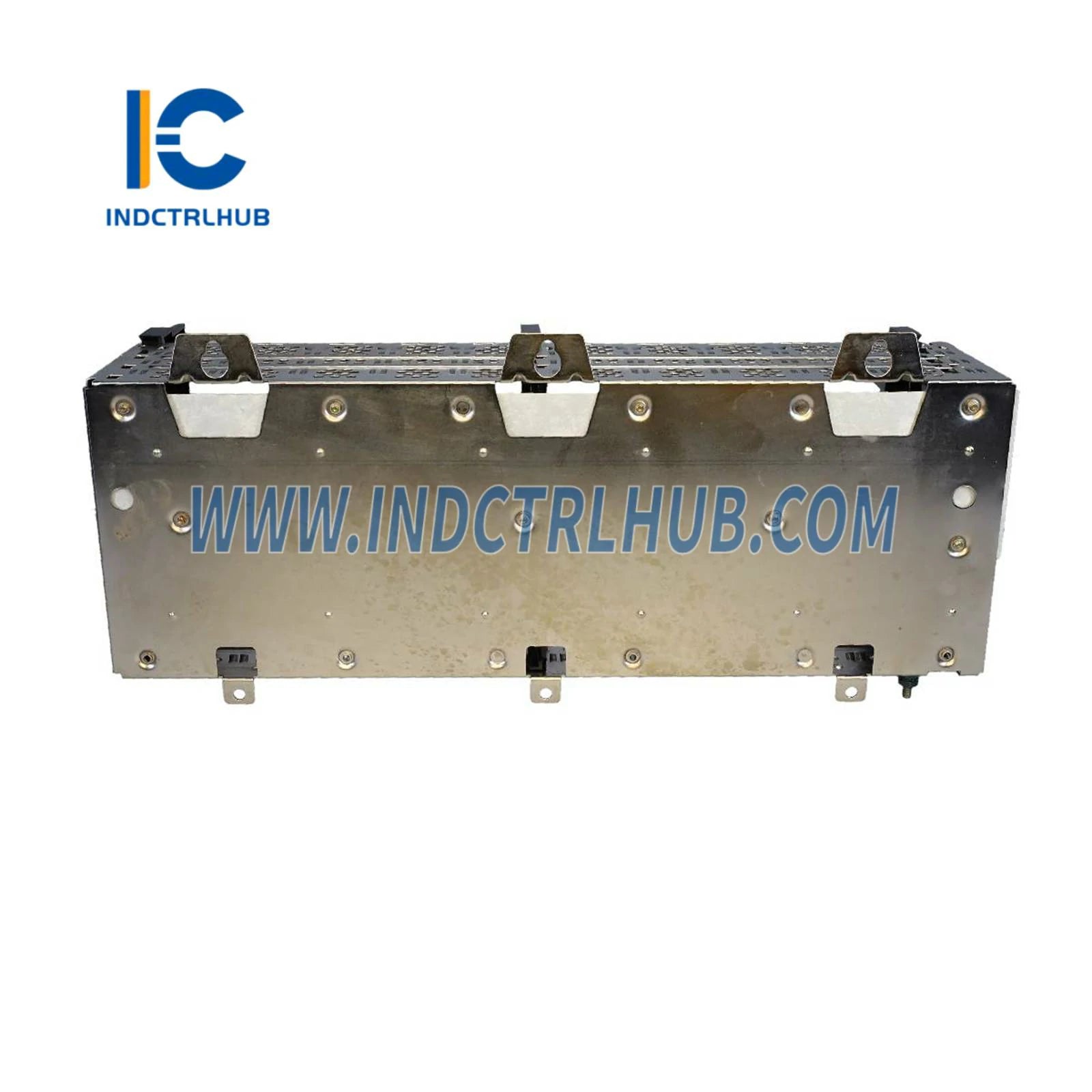

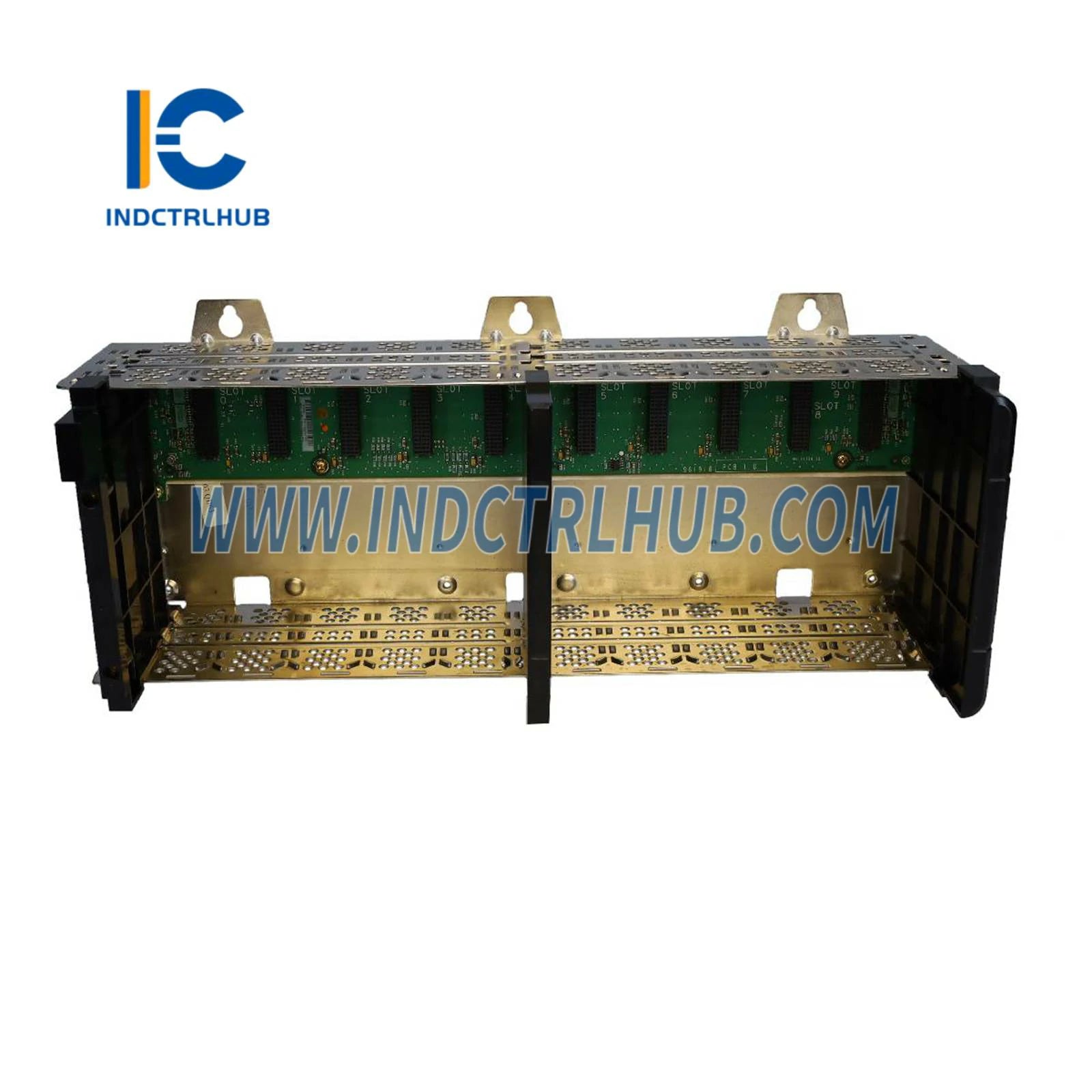

Allen-Bradley 1756-A10 ControlLogix 10-Slot Chassis
Prehľad produktu
Rám Allen-Bradley 1756-A10 ControlLogix s 10 slotmi poskytuje vysokorýchlostnú komunikačnú cestu medzi nainštalovanými modulmi a zároveň efektívne rozdeľuje napájanie. Je navrhnutý pre riadiace systémy ControlLogix a podporuje širokú škálu vstupno-výstupných modulov, procesorov a komunikačných modulov Allen-Bradley.
Technické špecifikácie
Elektrické hodnotenia
| Atribút |
Špecifikácie 1756-A10 |
| Prúd na zadnej doske (maximálne šasi/slot) |
@1.2V DC: 1,5 A @3.3V DC: 4 A/4 A @5.1V DC: 15 A/6 A @24V DC: 2,8 A/2,8 A |
| Maximálny výkonový odber |
5 W |
| Izolačné napätie |
Určené inštalovaným napájacím zdrojom a modulmi |
Fyzikálne a montážne špecifikácie
| Atribút |
Špecifikácia |
| Dostupné sloty |
10 |
| Spôsob montáže |
Iba horizontálne |
| Minimálna veľkosť skrinky (VxŠxH) |
50,8 x 71,1 x 20,3 cm (20 x 28 x 8 in.) |
| Približná hmotnosť |
1,45 kg (3,2 lb) |
| Miesto |
Montáž na panel |
| Veľkosť vodiča |
Funkčná zem: 8,3 mm² (8 AWG) meď, Ochranná zem: 2,1 mm² (14 AWG) meď |
| Trieda krytia |
Žiadne (otvorený štýl) |
Environmentálne hodnotenia
| Atribút |
Séria B |
Séria C |
| Prevádzková teplota |
0…60 °C (32…140 °F) |
-25…60 °C (-13…140 °F) |
| Maximálna teplota okolia |
60 °C (140 °F) |
|
| Nepracovná teplota |
-40…85 °C (-40…185 °F) |
|
| Relatívna vlhkosť |
5…95 % bez kondenzácie |
|
| Možnosť konformného náteru |
Nie |
Áno |
| Odolnosť proti vibráciám |
2 g pri 10…500 Hz |
|
| Odolnosť proti otrasom (prevádzka) |
30 g |
|
| Odolnosť proti otrasom (neprevádzkový stav) |
50 g (séria B), 30 g (séria C) |
|
Elektromagnetická zhoda a imunita
| Atribút |
Súlad so štandardom |
| Emisie |
IEC 61000-6-4 |
| Imunita proti elektrostatickému výboju (ESD) |
IEC 61000-4-2 (6 kV kontakt, 8 kV výboj vo vzduchu) |
| Imunita voči vyžarovanému RF rušeniu |
IEC 61000-4-3 (10V/m od 80 do 2000 MHz, 3V/m od 2000 do 2700 MHz) |
