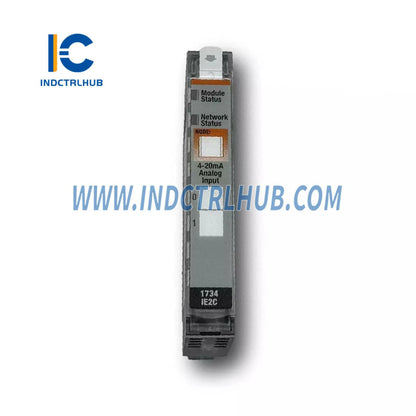

ALLEN BRADLEY 1734-IE2C/C POINT I/O 2-kanálový analógový vstupný modul
ALLEN BRADLEY 1734-IE2C/C POINT I/O 2-kanálový analógový vstupný modul
Manufacturer: ALLEN BRADLEY
Product No.: 1734-IE2C/C
Condition:1000 skladom
Product Type: POINT I/O 2-kanálový modul analógového vstupu
Product Origin: USA
Payment: T/T, Western Union
Weight: 33g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Allen-Bradley |
|---|---|
|
Model/Číslo dielu |
1734-IE2C/C |
|
Popis |
POINT I/O 2-kanálový modul analógového vstupu |
_
__ Špecifikácie vstupu
|
Atribút |
Hodnota |
|---|---|
|
Počet vstupov |
2 jednosmerné, neizolované (prúd) |
|
Rozlíšenie |
16 bitov cez 0_21 mA (0,32 µA/počítanie) |
|
Vstupný prúd |
4_20 mA, 0_20 mA |
|
Absolútna presnosť |
0,1 % plného rozsahu pri 25 °C (77 °F) |
|
Posun presnosti s teplotou |
30 ppm/°C |
|
Frekvencia aktualizácie vstupu (na modul) |
120 ms pri Notch = 50 Hz__100 ms pri Notch = 60 Hz (predvolené)__24 ms pri Notch = 250 Hz__12 ms pri Notch = 500 Hz |
|
Odozva vstupného kroku (na kanál) |
80 ms pri Notch = 50 Hz__70 ms pri Notch = 60 Hz (predvolené)__16 ms pri Notch = 250 Hz__8 ms pri Notch = 500 Hz |
|
Konštanta časovej konštanty digitálneho filtra |
0_10 000 ms (predvolené = 0 ms) |
|
Vstupná impedancia |
60 Ω |
|
Vstupný odpor |
60 Ω |
|
Typ prevodu |
Delta Sigma |
|
Pomer potlačenia spoločného režimu |
120 dB |
|
Pomer potlačenia normálneho režimu |
-60 dB |
|
Notch filter |
-3 dB nastaviteľné na:__13,1 Hz pri Notch = 50 Hz__15,7 Hz pri Notch = 60 Hz__65,5 Hz pri Notch = 250 Hz__131 Hz pri Notch = 500 Hz |
|
Formát dát |
Celé číslo so znamienkom |
|
Maximálne preťaženie |
Chybová ochrana do 28,8V DC |
|
Kalibrácia |
Kalibrované v továrni |
_
__ Všeobecné špecifikácie
|
Atribút |
Hodnota |
|---|---|
|
Terminálová základňa |
1734-TB, 1734-TBS, 1734-TOP alebo 1734-TOPS |
|
Moment utiahnutia skrutky terminálovej základne |
0,6 N_m (7 lb_in) |
|
Indikátory (logická strana) |
1 zelené/červené _ Stav modulu__1 zelené/červené _ Stav siete__2 zelené/červené _ Stav vstupu |
|
Poloha prepínača kľúča |
3 |
|
POINTBus_ Prúd (maximálny) |
75 mA pri 5V DC |
|
Maximálny výkonový odvod |
0,6 W pri 28,8V DC |
|
Tepelné rozptyľovanie (maximálne) |
2,0 BTU/h pri 28,8V DC |
|
Izolačné napätie |
50V nepretržite__Žiadna izolácia medzi jednotlivými kanálmi__Testované na odolnosť 2550V DC počas 60 s |
|
Externé DC napájanie |
Napájacie napätie (menovité):_24V DC__Rozsah napätia:_10_28,8V DC__Prúd napájania:_10 mA pri 24V DC |
|
Rozmery (VxŠxH), približne |
56 x 12 x 75,5 mm (2,21 x 0,47 x 2,97 in.) |
|
Hmotnosť, približne |
33 g (1,16 oz.) |
|
Kategória zapojenia |
1 _ na signálnych portoch |
|
Veľkosť vodiča |
0,25_2,5 mm² (22_14 AWG) pevný alebo lankový tienený medený vodič s teplotnou odolnosťou 75 °C (167 °F) alebo viac__maximálna izolácia 1,2 mm (3/64 in.) |
|
Trieda krytia skrine |
Žiadny (otvorený štýl) |
|
Severoamerický teplotný kód |
T5 |
|
UKEX/ATEX teplotný kód |
T4 |
|
IECEx teplotný kód |
T4 |
_
_
