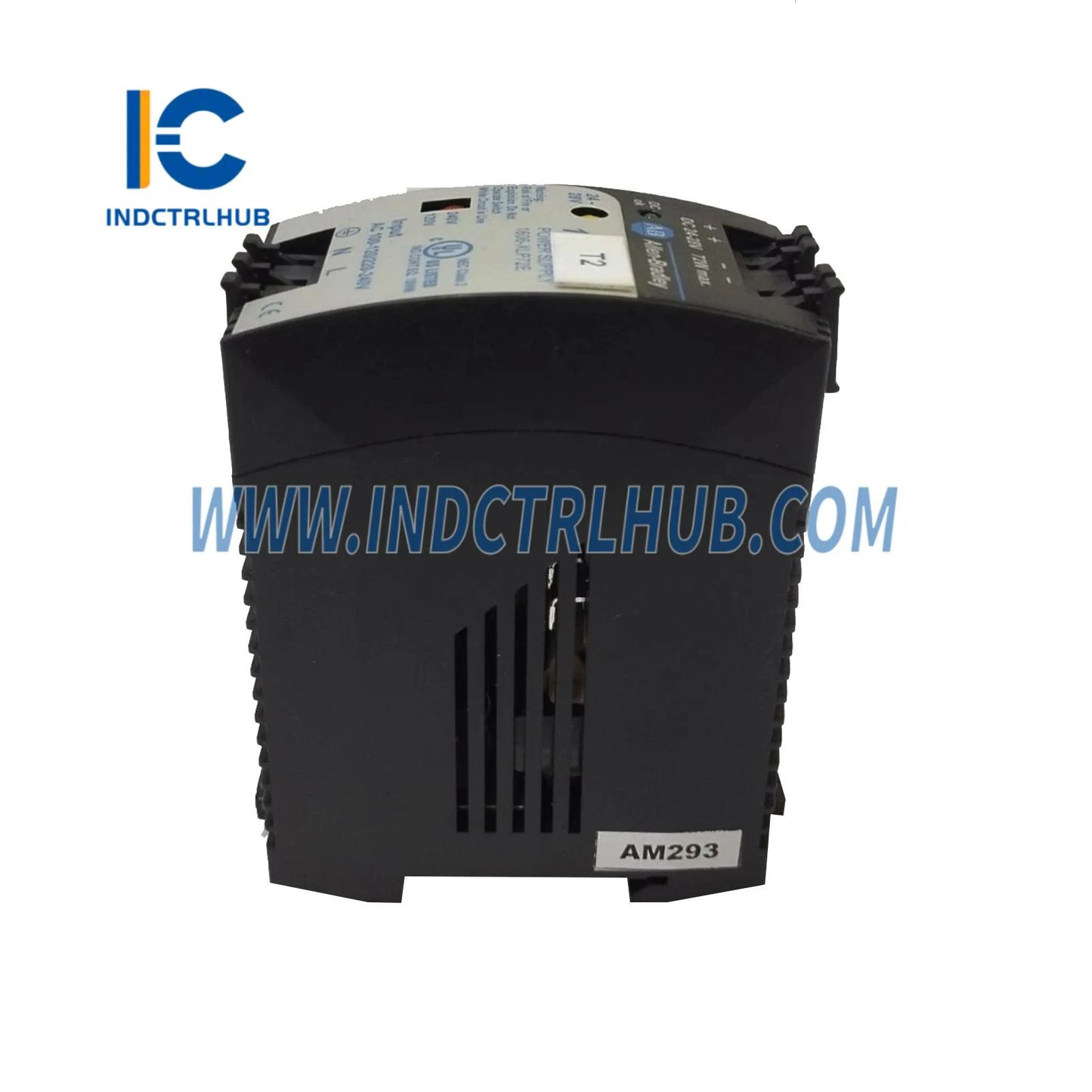

ALLEN BRADLEY 1606-XLP72E Napájací zdroj XLP 72 W
ALLEN BRADLEY 1606-XLP72E Napájací zdroj XLP 72 W
Manufacturer: ALLEN BRADLEY
Product No.: 1606-XLP72E
Condition:1000 skladom
Product Type: Napájací zdroj XLP 72 W
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Allen-Bradley |
|---|---|
|
Číslo modelu/dielu |
1606-XLP72E |
|
Popis |
Napájací zdroj XLP 72 W |
_
__ Špecifikácie vstupu
|
Parameter |
Hodnota |
|---|---|
|
Striedavé vstupné napätie |
100_120V / 220_240V (prepínateľné), 47_63Hz |
|
Rozsah vstupného striedavého prúdu |
85_132V / 184_264V |
|
Vstupné napätie DC |
220_375V DC |
|
Vstupný prúd |
<1,6A (@ striedavé 100V, 72W) / <0,8A (@ striedavé 220V, 72W) |
|
Vonku poistka |
Vnútorná poistka (neprístupná), nie je potrebná ďalšia ochrana |
|
Imunita voči prechodným javom |
VDE 0160 / W2 (750V / 1,3ms) v celom rozsahu záťaže |
|
Čas podržania |
>25ms (@ striedavé 100V, 24V / 3A)__>27ms (@ striedavé 196V, 24V / 3A)__>40ms (@ striedavé 230V, 24V / 3A) |
_
__ Výstupné špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Výstupné napätie (prednastavené) |
24_28V DC (nastaviteľné cez predný potenciometer) |
|
Predvolené napätie |
24,5V ±0,5% pri menovitom zaťažení |
|
Regulácia napätia (statická) |
<1% Vout |
|
Regulácia napätia (dynamická) |
< ±2% Vout |
|
Vlnkovanie/Šum |
<50mVPP (šírka pásma 20MHz, meranie 50Ω) |
|
Ochrana proti prepätiu (OVP) |
<40V |
|
Potlačenie výstupného šumu |
Spĺňa normy EN 50081-1 |
|
Menovité trvalé zaťaženie |
Až 3A @ 24V__2,6A @ 28V |
|
Správanie pri preťažení |
Bez vypnutia, umožňuje až 1,5 _ Irated |
|
Ochranné funkcie |
Ochrana proti skratu, preťaženiu a prerušeniu obvodu |
|
Imunita voči spätnému napätiu |
Max. 35V |
|
Prevádzkový indikátor |
Zelená LED |
_
__ Výkon a spoľahlivosť
|
Parameter |
Hodnota |
|---|---|
|
Účinnosť (typická) |
89% (@ striedavé 230V, 24V / 3A) |
|
Straty výkonu (typické) |
8,7W (@ striedavé 230V, 24V / 3A) |
|
MTBF (Priemerný čas medzi poruchami) |
~600 000h (štandard SN29500, pri 40°C) |
|
Burn-in testovanie |
Plné zaťaženie, 60 °C, cyklus zapnutia/vypnutia |
|
Funkčné testovanie |
100 % pred odoslaním |
_
__ Environmentálne a bezpečnostné špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
-10 °C až +70 °C (zníženie výkonu nad 60 °C) |
|
Teplota skladovania/dopravy |
-25°C až +85°C |
|
Vlhkosť |
Max. 95 % (nekondenzujúce) |
|
Elektromagnetické emisie (EME) |
EN 50081-1, trieda B (EN 55011, EN 55022) |
|
Elektromagnetická imunita (EMI) |
EN 61000-6-2, EN 55024 |
_
__ Mechanické & Inštalácia
|
Parameter |
Hodnota |
|---|---|
|
Kryt |
Robustný plast, IP20, jemná ventilačná mriežka |
|
Rozmery (Š x V x H) |
45 x 75 x 91 mm (+ DIN lišta) |
|
Hmotnosť |
260 g |
|
Orientácia montáže |
Vertikálne alebo horizontálne |
|
Chladenie |
Prírodná konvekcia (ventilátor nie je potrebný) |
|
Voľný priestor na chladenie |
25 mm odstup po stranách s ventilačnou mriežkou |
|
Montáž |
Nasadzovacia DIN lišta (TS35/7,5 alebo TS35/15) |
|
Typ pripojenia |
Pružinové svorky (odolné proti vibráciám, bezúdržbové) |
|
Dĺžka odizolovania vodiča |
Odporúčaný 6 mm (0,24 in.) |
|
Veľkosť vodiča |
Lankový vodič: 28_12 AWG (0,3_2,5 mm²)__Pevný vodič: 28_12 AWG (0,3_4 mm²) |
