Product Description
Prehľad produktu
| Funkcia | Špecifikácia |
|---|---|
| Číslo článku | 3BSE037760R1 |
| Komunikačný protokol | ModuleBus |
| Master alebo Slave | Slave |
| Redundancia linky | Áno |
| Redundancia modulu | Áno |
| Hot Swap | Áno |
| Používa sa spolu s HI Controller | Áno |
| Spotreba 24 V (typ.) | 120 mA |
Prostredie a certifikácia
- Značka CE: Áno
- Elektrická bezpečnosť: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
- Nebezpečné prostredie: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
- Certifikáty pre námorné použitie: ABS, BV, DNV-GL, LR
- Teplota (prevádzka): 0 až +55 °C (+32 až +131 °F), schválenia vydané pre +5 až +55 °C
- Teplota (skladovanie): -40 až +70 °C (-40 až +158 °F)
- Stupeň znečistenia: Stupeň 2, IEC 60664-1
- Ochrana proti korózii: ISA-S71.04: G3
- Relatívna vlhkosť: 5 až 95 %, bez kondenzácie
- Maximálna okolitá teplota: 55 °C (131 °F), pre vertikálnu montáž 40 °C (104 °F)
- Ochranná trieda: IP20 podľa EN60529, IEC 529
- Zhoda s RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
- Zhoda s WEEE: DIRECTIVE/2012/19/EU
Rozmery
- Šírka: 54 mm (2,13 in.)
- Výška: 119 mm (4,69 in.)
- Hĺbka: 96 mm (3,78 in.)
- Hmotnosť: 0,2 kg (0,44 lbs)
Popis produktu

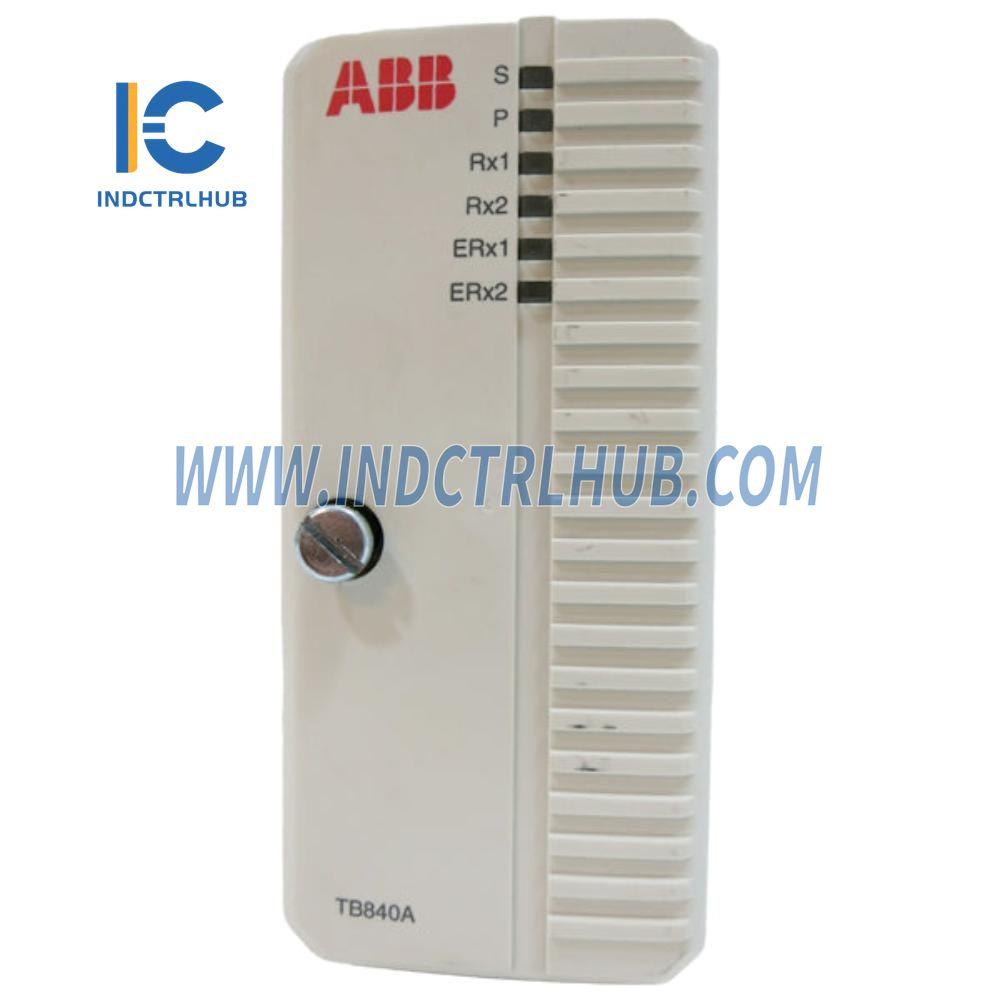

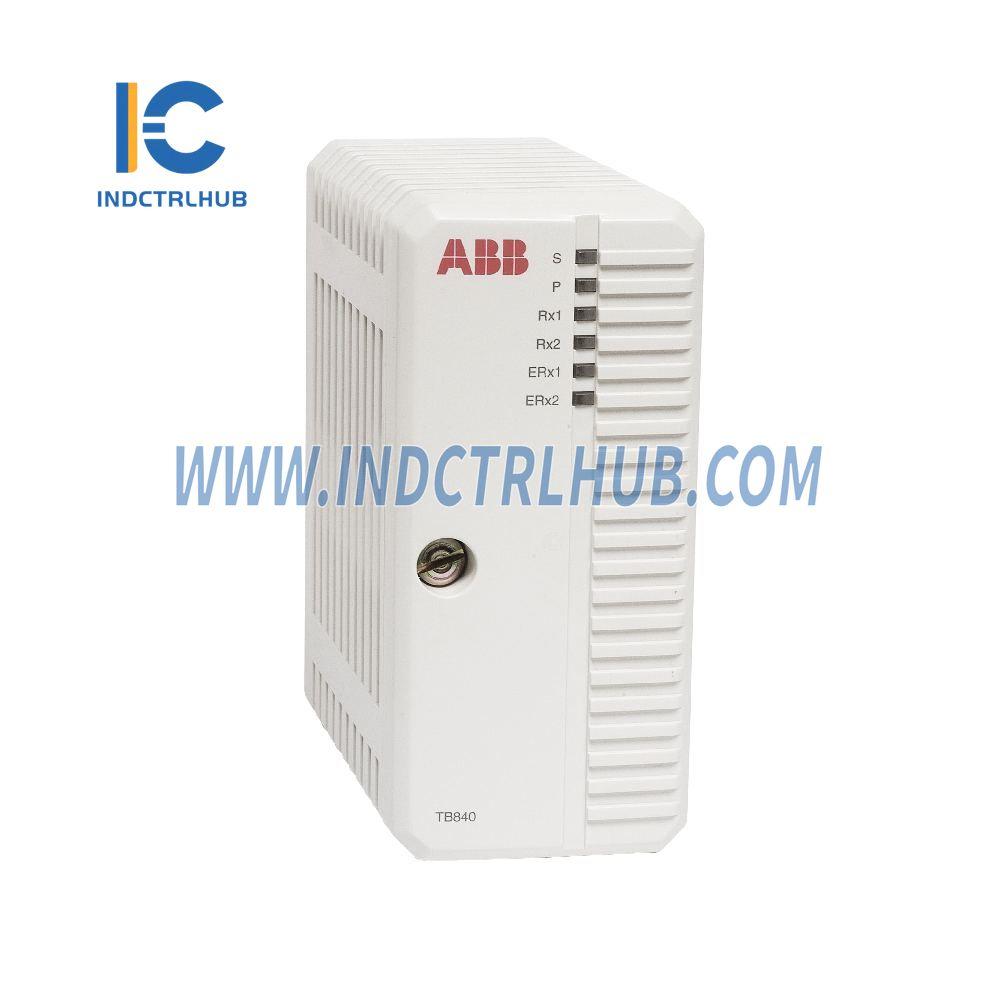

Systém S800 I/O je komplexný, distribuovaný a modulárny procesný I/O systém, ktorý komunikuje s nadradenými riadiacimi jednotkami a PLC cez priemyselné štandardné zbernice. TB840 ModuleBus Modem je optické vlákno rozhranie k Optical ModuleBus. TB840A sa používa v redundantných konfiguráciách, kde je každý modul pripojený k rôznym optickým linkám ModuleBus, ale k rovnakej elektrickej zbernici ModuleBus.
Modem ModuleBus má elektrické aj optické rozhrania ModuleBus, ktoré sú logicky identické. K elektrickému ModuleBus možno pripojiť maximálne 12 I/O modulov a k optickému ModuleBus až sedem klastrov. Optické rozhranie je ideálne pre lokálnu distribúciu I/O klastrov, najmä ak je v I/O stanici potrebných viac ako 12 I/O modulov.
Funkcie a výhody
- 2 optické porty pre optický ModuleBus
- ModuleBus (elektrický) pre I/O moduly
- Dohľadové funkcie pre I/O ModuleBus a napájanie
- Izolované napájanie pre I/O moduly
- TU840, MTU pre redundantný TB840/TB840A, dvojkanálový ModuleBus
- TU841, MTU pre redundantný TB840/TB840A, jednokanálový ModuleBus
- Vstupné napájanie poistkované
