Product Description

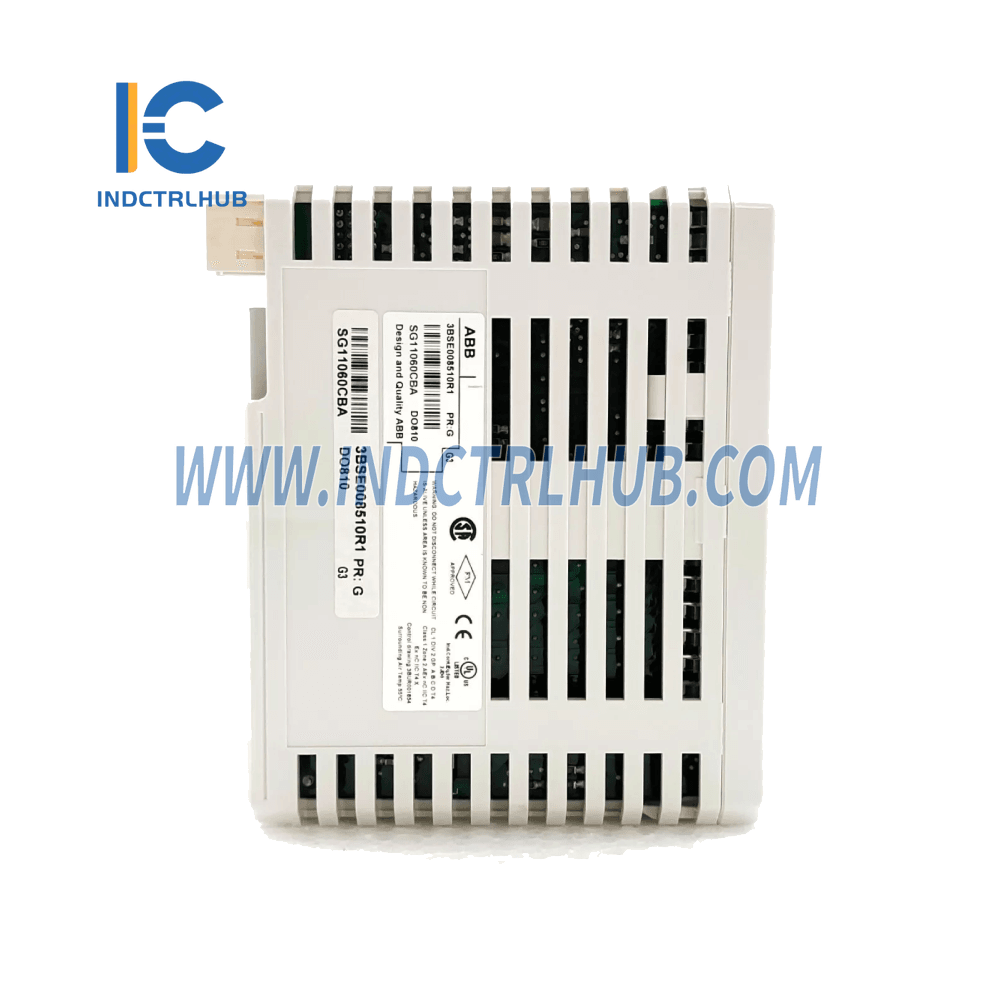

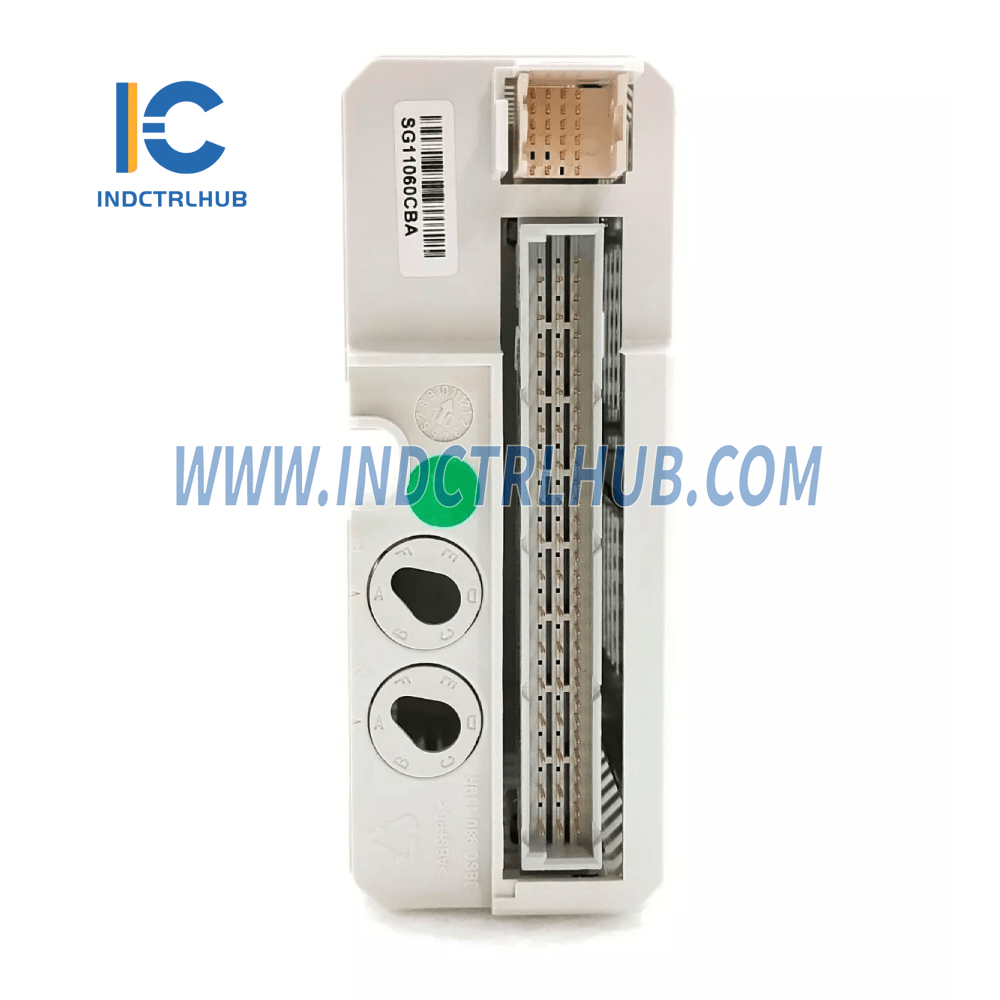

Modul DO840 Digital Output Module (3BSE008510R1) je 16-kanálový modul s prúdovým zdrojom v ABB systéme S800 I/O. Poskytuje robustnú a flexibilnú kontrolu výstupov, navrhnutý pre priemyselné prostredia vyžadujúce vysokú spoľahlivosť, diagnostiku a ochranu proti preťaženiu a skratu.
Funkcie a výhody
-
16 digitálnych výstupných kanálov:
- Pre 24 V DC výstupy s prúdovým zdrojom.
- Rozdelené do dvoch izolovaných skupín po 8 kanáloch s individuálnym dohľadom napätia procesu.
-
Komplexná ochrana:
- Ochrana proti skratu na zem a nad 30 V.
- Ochrana proti prepätiu a prehriatiu.
- Výstupy s obmedzením prúdu a obnovou po poruche.
-
Zachovanie stavu výstupu (OSP):
- Automaticky nastavuje výstupy do prednastaveného stavu pri zistení chyby.
-
Diagnostika a monitorovanie:
- Dohľad nad procesným napätím v reálnom čase pre každú skupinu.
- LED indikátory pre stav poruchy, varovania a výstupného kanála.
-
Kompatibilné s viacerými MTU:
- TU810, TU812, TU814, TU830.
Technické špecifikácie
Špecifikácie signálu a kanála
| Parameter | Detaily |
|---|---|
| Špecifikácia signálu | 24 V DC (12–32 V DC) |
| Počet kanálov | 16 |
| Typ signálu | Zdroj prúdu, obmedzenie prúdu |
| Maximálny výstupný prúd | 0,5 A na kanál |
| Výstupné zaťaženie | < 0.4 Ω |
| Ochrana proti skratu | Áno |
| Dohľad nad procesným napätím | 1 vstup na skupinu |
Izolácia a ochrana
| Parameter | Detaily |
|---|---|
| Izolácia | Skupinovo izolované od zeme |
| Menovité izolačné napätie | 50 V |
| Testovacie dielektrické napätie | 500 V AC |
| Trieda ochrany | IP20 (IEC 60529) |
Diagnostika a indikátory
-

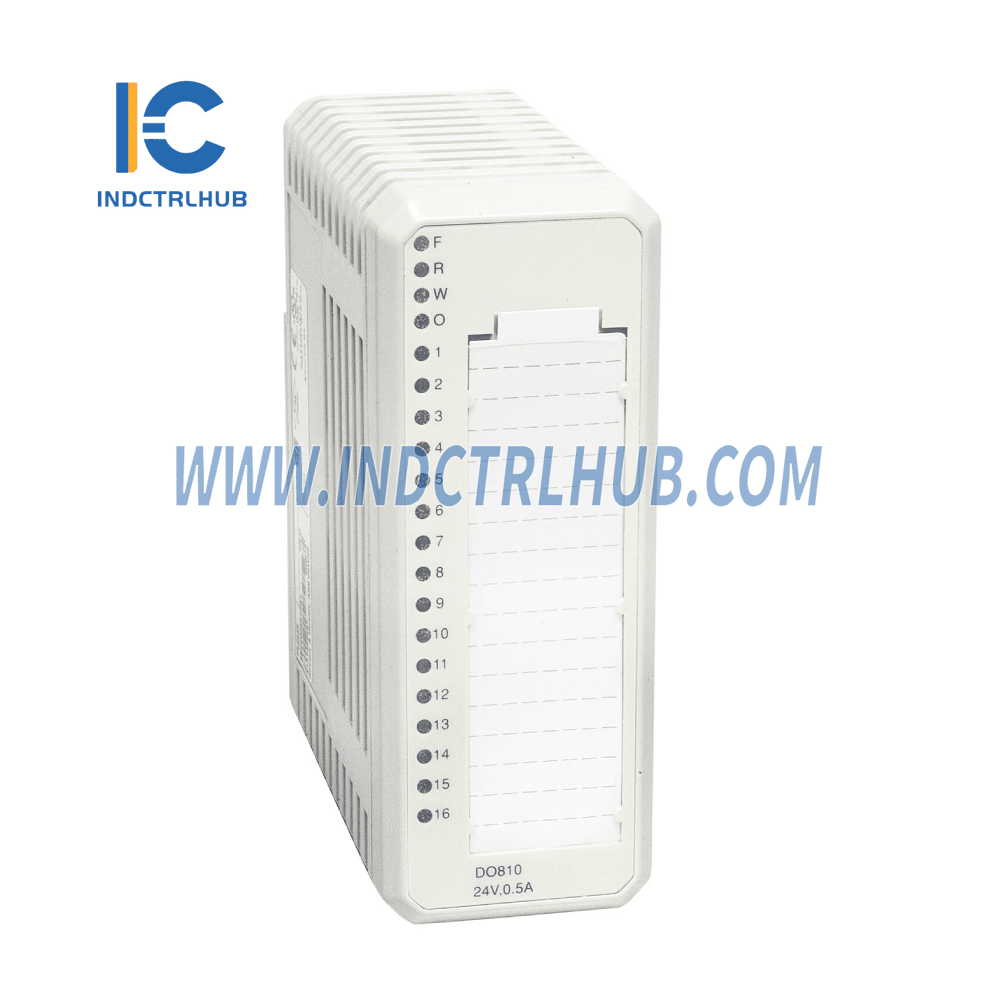

Predné LED:
- F(ault), R(un), W(arning), O(SP) a stav pre kanály 1–16.
-
Dozor a diagnostika:
- Monitorovanie procesného napätia s chybovými a varovnými signálmi.
Napájanie a spotreba
| Parameter | Detaily |
|---|---|
| Výkonový rozptyl | Typicky 2,1 W |
| +5 V ModuleBus prúd | 80 mA |
Prostredie a certifikácia
| Parameter | Detaily |
|---|---|
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Ochrana proti korózii | ISA-S71.04: G3 |
| Námorná certifikácia | ABS, BV, DNV, LR |
| Súlad s EMC | EN 61000-6-4, EN 61000-6-2 |
| Bezpečnostné normy | EN 61010-1, UL 61010-1 |
Fyzické rozmery
| Parameter | Detaily |
|---|---|
| Šírka | 45 mm (1,77 in.) |
| Hĺbka | 102 mm (4,01 in.), 111 mm (4,37 in.) |
| Výška | 119 mm (4,7 in.) |
| Hmotnosť | 0,18 kg (0,4 lbs.) |
Aplikácie
- Ovládanie akčných členov, solenoidov a iných zariadení vyžadujúcich 24 V DC výstup.
- Systémy vyžadujúce robustnú ochranu proti poruchám a zachovanie stavu počas chýb.
- Priemyselné prostredia vyžadujúce vysokú spoľahlivosť a komplexnú diagnostiku.
