Product Description

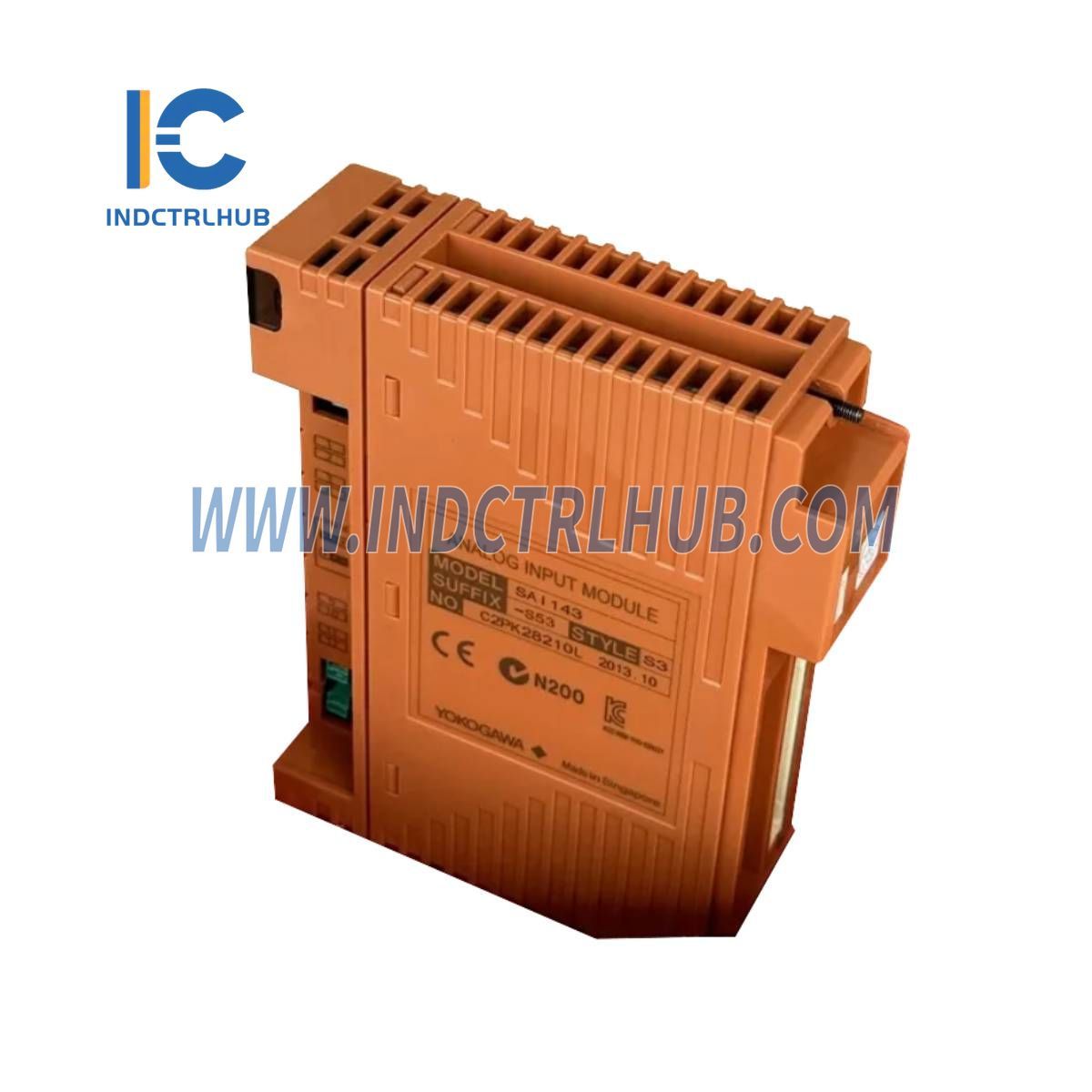

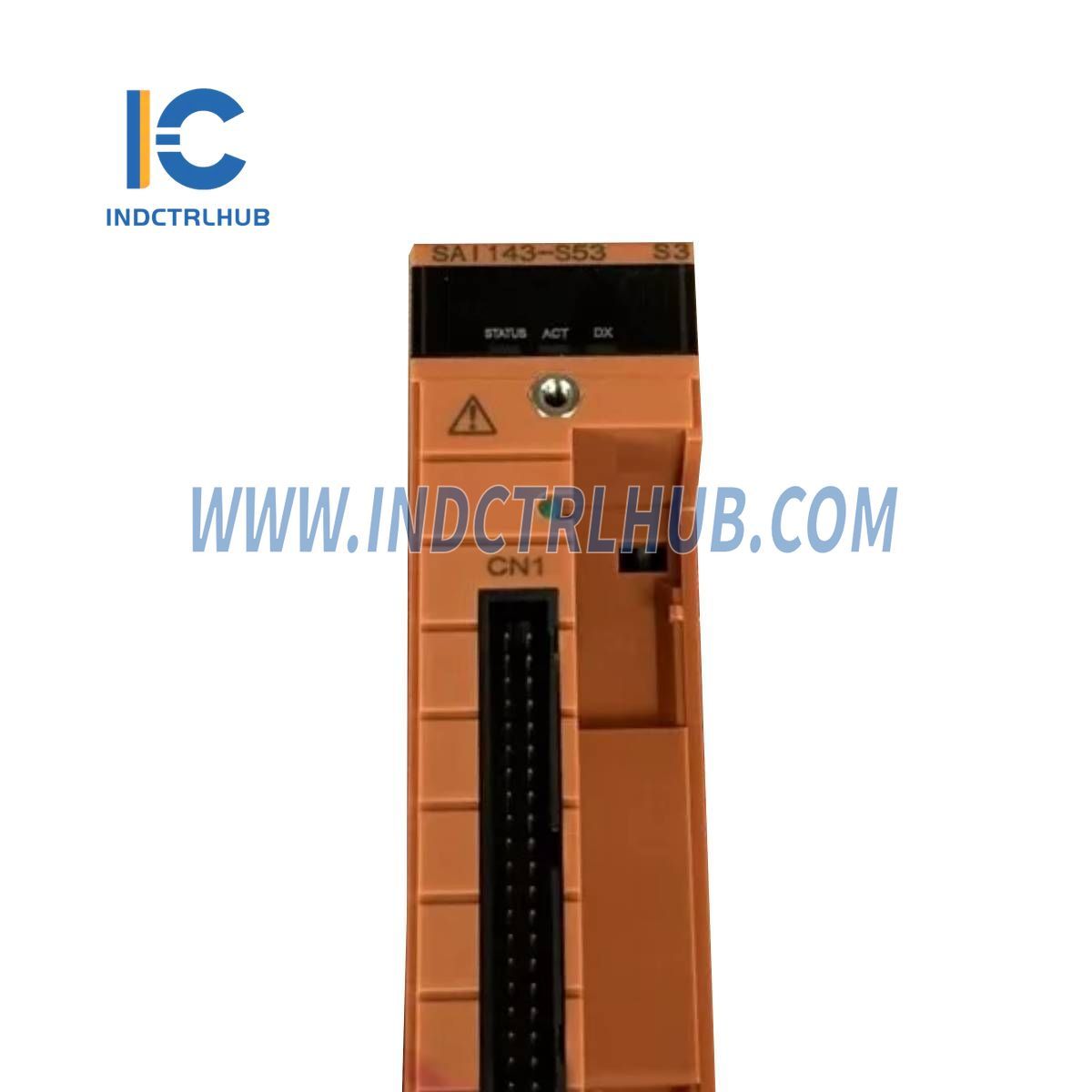

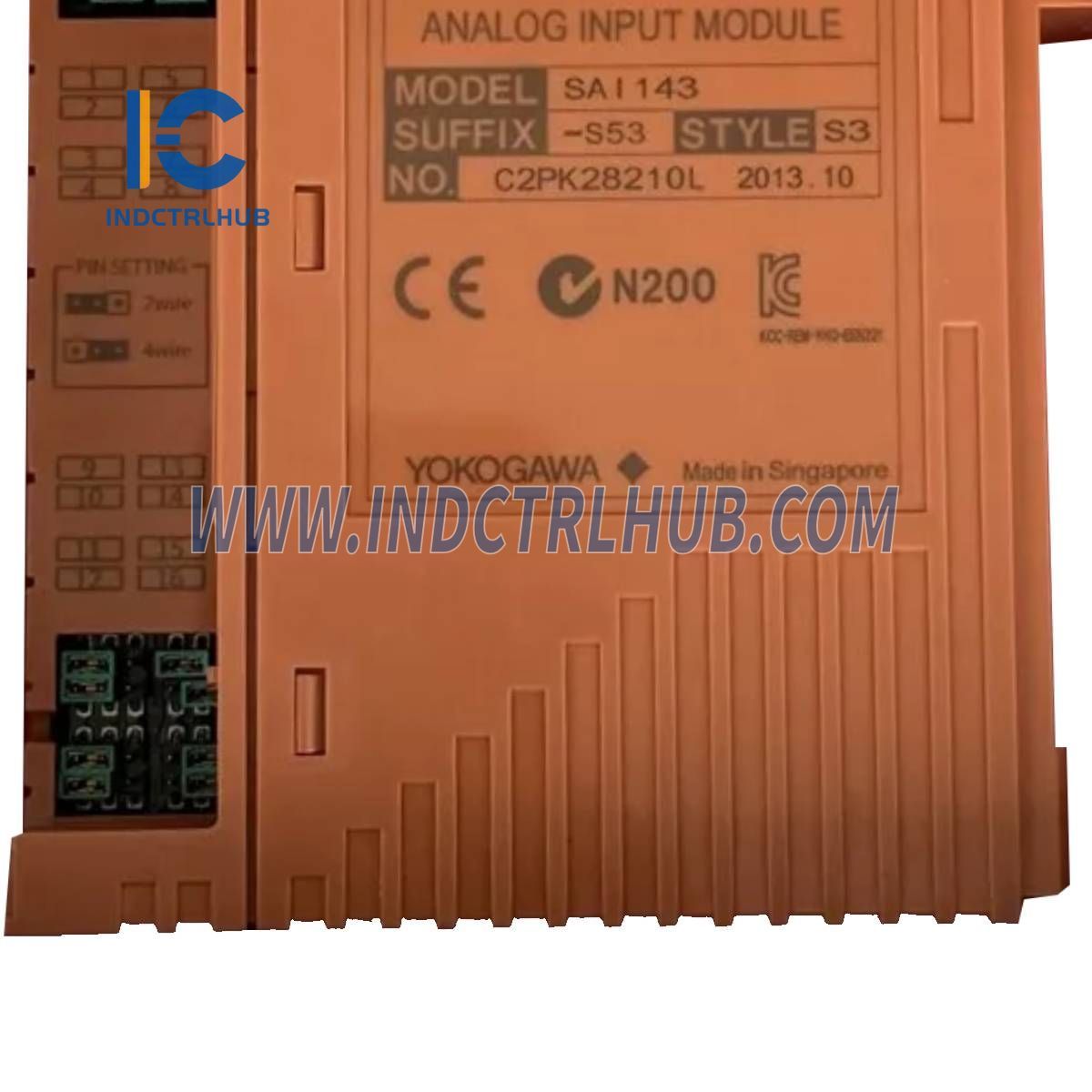

Информация о продукте: Аналоговый входной модуль Yokogawa (SAI143-S53/A4S00)
| Производитель | Yokogawa |
|---|---|
| Модель/Номер детали | SAI143-S53/A4S00 |
| Описание | Аналоговый входной модуль |
Технические характеристики
| Характеристика | Детали |
|---|---|
| Количество входных каналов | 16 каналов (изоляция модуля) |
| Номинальный входной диапазон | 4 до 20 мА |
| Допустимый входной диапазон | 0 до 25 мА |
| Входное сопротивление (включено питание) | 250 Ом + значение тока (падение напряжения в защитной цепи) |
| Входное сопротивление (выключено питание) | не менее 500 кОм |
| Номинальная точность | ±16 мкА (входной диапазон 1 до 23 мА) |
| Частота обновления данных | 40 мс |
| Температурный дрейф | ±16 мкА/10 °C |
| Питание передатчика | минимум 16.15 В (при 20 мА), максимум 26.4 В (при 0 мА) |
| Функция включения/выключения питания передатчика | Доступна в 2-проводной настройке, все 16 каналов |
| Выдерживаемое напряжение | 1.5 кВ переменного тока между входным сигналом и системой в течение 1 минуты |
| Максимальное потребление тока | 320 мА (система 5 В), 550 мА (система 24 В) |
| Вес | Прибл. 0.34 кг (с клеммной колодкой с прижимом или MIL-кабелем) |
| Внешнее подключение | Клемма с прижимом, MIL-кабель, специализированный сигнальный кабель |
Коды моделей и суффиксов
| Код суффикса | Описание |
|---|---|
| -S | Стандартный тип |
| -H | С коммуникацией HART |
| 5 | Без взрывозащиты (клеммная колодка с прижимом или MIL-кабель) |
| 6 | Без взрывозащиты (с адаптером интерфейса сигнального кабеля) |
| E | Со взрывозащитой (клеммная колодка с прижимом или MIL-кабель) |
| F | Со взрывозащитой (с адаптером интерфейса сигнального кабеля) |
| 3 | Со стандартом ISA G3 и температурным диапазоном (-20 до 70 ºC) |
| C | Со стандартом ISA G3 и высокой плотностью установки (-20 до 70 ºC) |
Коды опций
| Код опции | Описание |
|---|---|
| /A4S00 | С клеммной колодкой с прижимом для аналогового сигнала |
| /A4S10 | С клеммной колодкой с прижимом (поглотитель перенапряжений) |
| /A4D00 | С двойной резервной клеммной колодкой с прижимом для аналогового сигнала |
| /A4D10 | С двойной резервной клеммной колодкой с прижимом (поглотитель перенапряжений) |
| /PRP | Предохранительный штифт для предотвращения неправильного подключения |
| /CCC01 | С крышкой разъема для MIL-кабеля (для плоского ленточного кабеля) |
