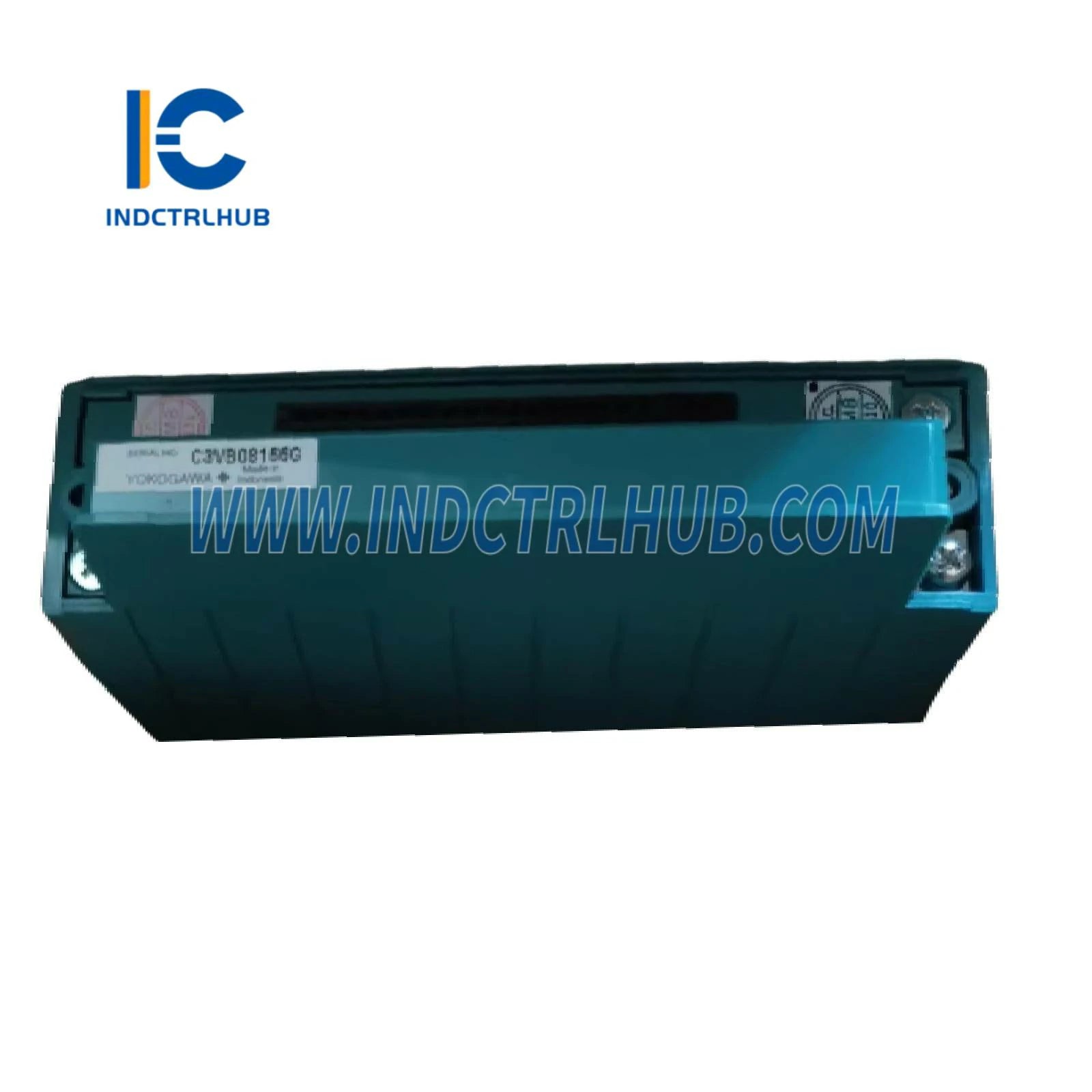

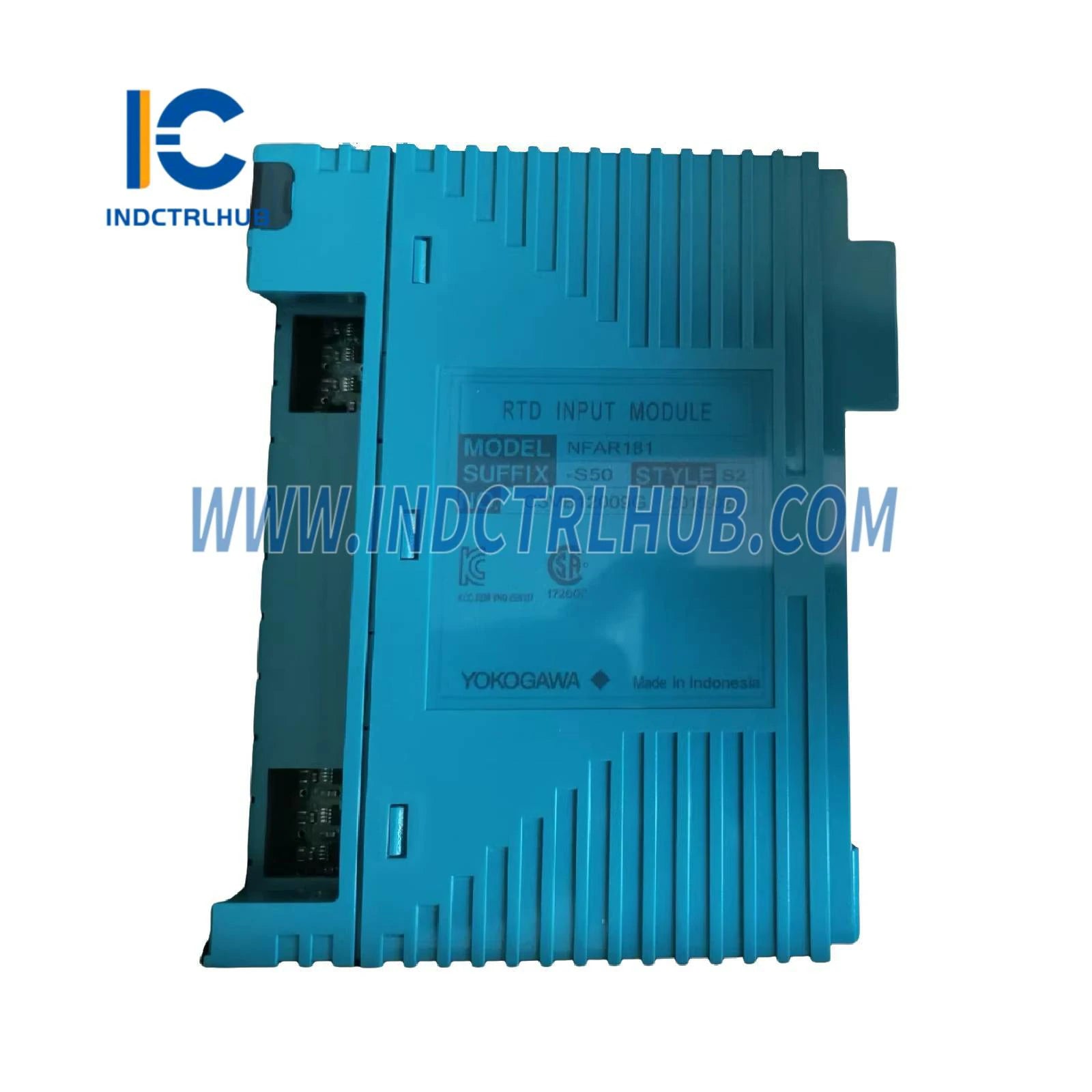

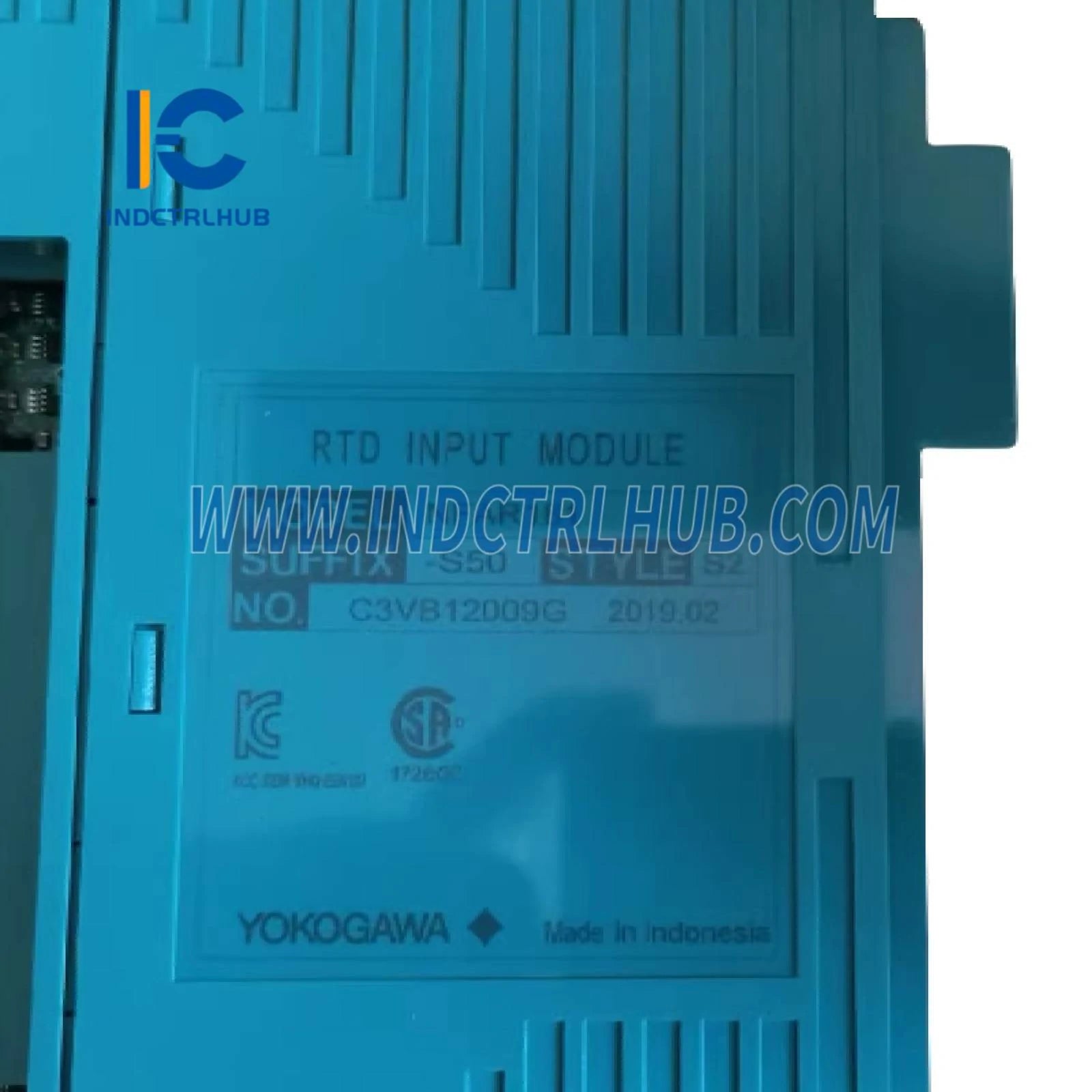

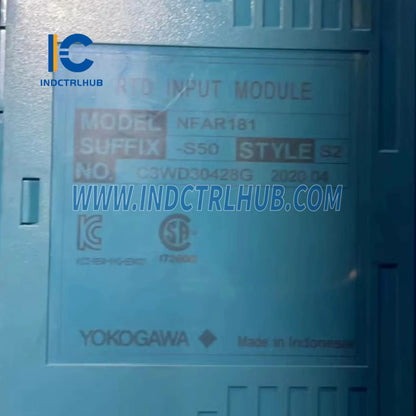

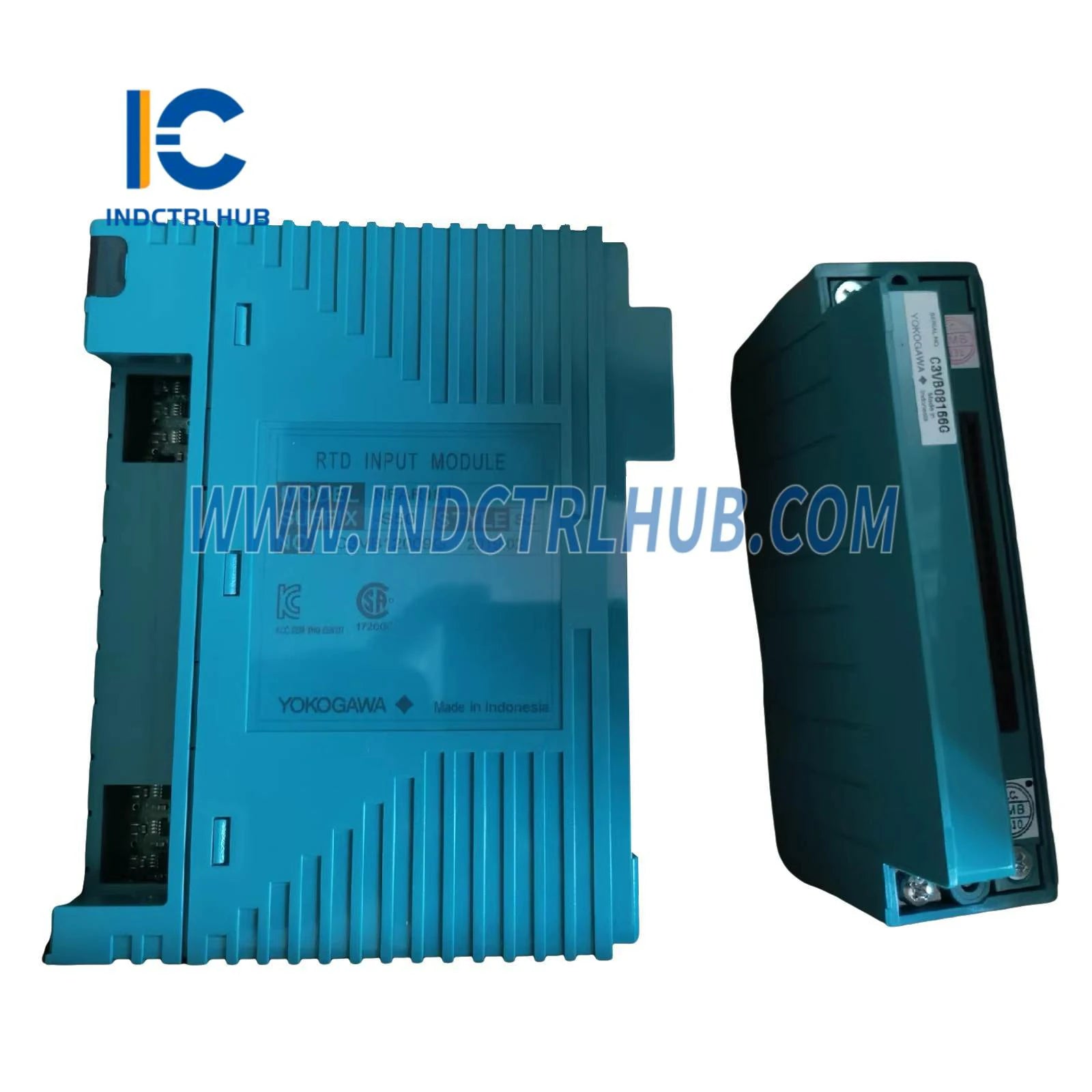

Yokogawa NFAR181-S50/R8S10 Модуль ввода RTD
Yokogawa NFAR181-S50/R8S10 Модуль ввода RTD
Manufacturer: Yokogawa
Product No.: NFAR181-S50/R8S10
Condition:В наличии: 1000
Product Type: Модуль ввода термометра сопротивления
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
__ Общая информация
|
Производитель |
Yokogawa |
|---|---|
|
Модель/номер детали |
NFAR181-S50/R8S10 |
|
Описание |
RTD входной модуль (12-канальный, изолированные каналы) |
_
_
__ Краткое описание
Модуль_NFAR181-S50_является 12-канальным_RTD входным модулем, поддерживающим_Pt100_и_JPt100_RTD датчики в трехпроводной конфигурации. Каждый канал изолирован от системы и от других каналов. Эта версия модели включает опцию_/R8S10_, которая оснащает её_клеммной колодкой с зажимом давления и поглотителем перенапряжений, улучшая защиту в промышленных условиях.
_
_
__ Технические характеристики
|
Пункт |
Технические характеристики |
|---|---|
|
Модель |
NFAR181 |
|
Входные каналы |
12 изолированных входных каналов |
|
Тип входного сигнала |
RTD (Pt100, JPt100; трехпроводной тип) |
|
Поддерживаемые стандарты |
JIS C 1604:1989, IEC 60751:1986 |
|
Допустимое входное напряжение |
±5 В |
|
Выдерживаемое напряжение |
1500 В перем. тока в течение 1 минуты (вход-система) |
|
Сопротивление входа |
_2 MΩ (при включенном или выключенном питании) |
|
Ток измерения |
1 мА |
|
Точность (входы RTD) |
±0.03% от полного масштаба (для 0 до 400 Ω) |
|
Допустимое сопротивление проводки |
_40 Ω на провод |
|
Дрейф температуры |
Макс. ±30 ppm/°C |
|
Цикл обновления данных |
1 секунда |
|
Обнаружение обрыва нагревателя |
Выбираемый (ВВЕРХ/ВНИЗ), время обнаружения: 60 секунд |
|
Максимальное потребление тока |
450 мА (5 В DC) |
|
Вес |
0.2 кг |
|
Внешние подключения |
Клеммная колодка с зажимом давления (поглотитель перенапряжений включен опцией /R8S10) |
_
_
__ Разбор модели и кода суффикса
|
Модель |
NFAR181__ Модуль входа RTD (12-канальный, изолированный) |
|---|---|
|
-S |
Стандартный тип |
|
5 |
Без взрывозащиты |
|
0 |
Конфигурация базового типа |
|
/R8S10 |
Клеммная колодка с зажимом давления и поглотителем перенапряжений [NFTR8S-10] |
