Product Description
🔹 Общая информация
|
Производитель |
Иокогава |
|---|---|
|
Модель/Номер детали |
ADV151-E60 S2 |
|
Описание |

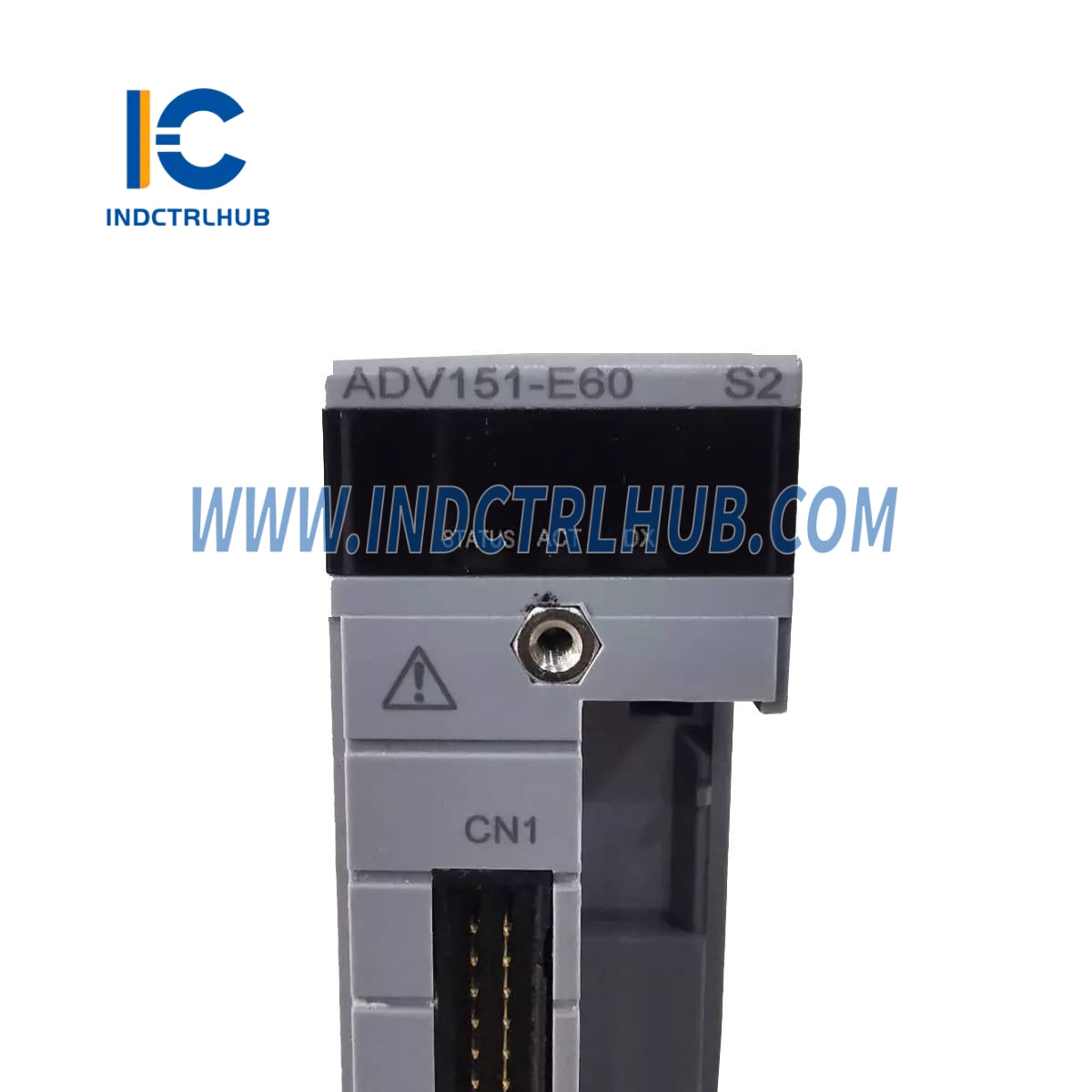

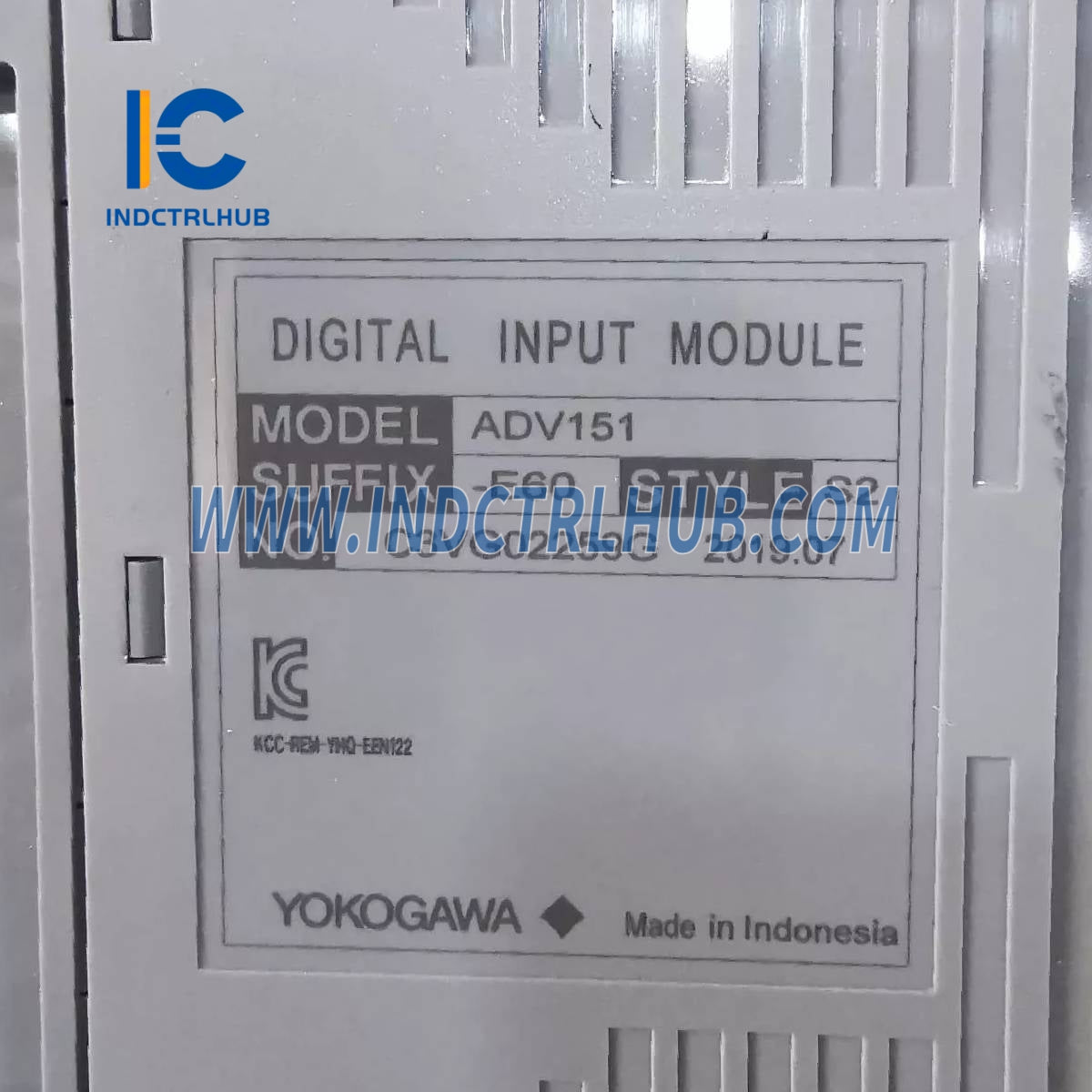

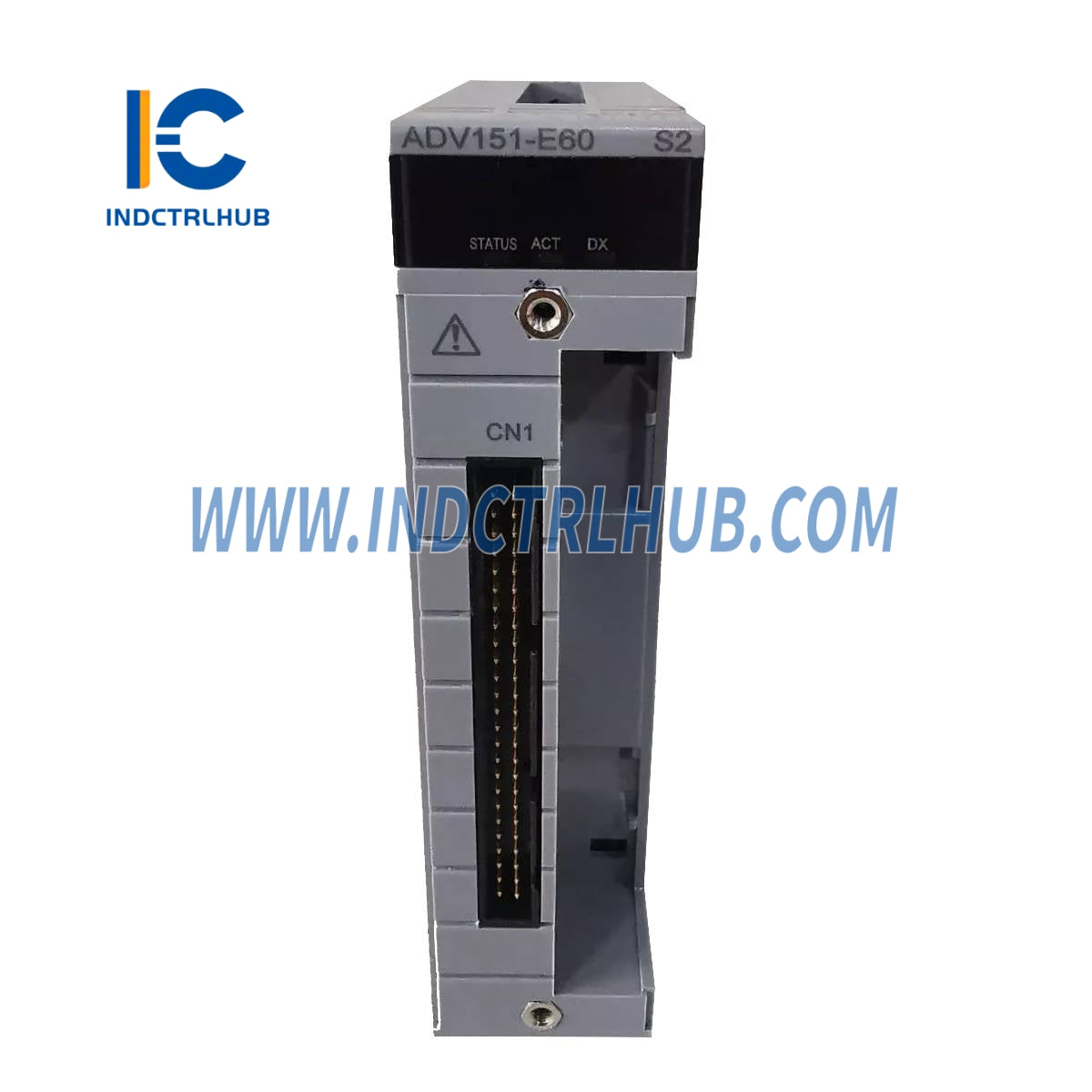

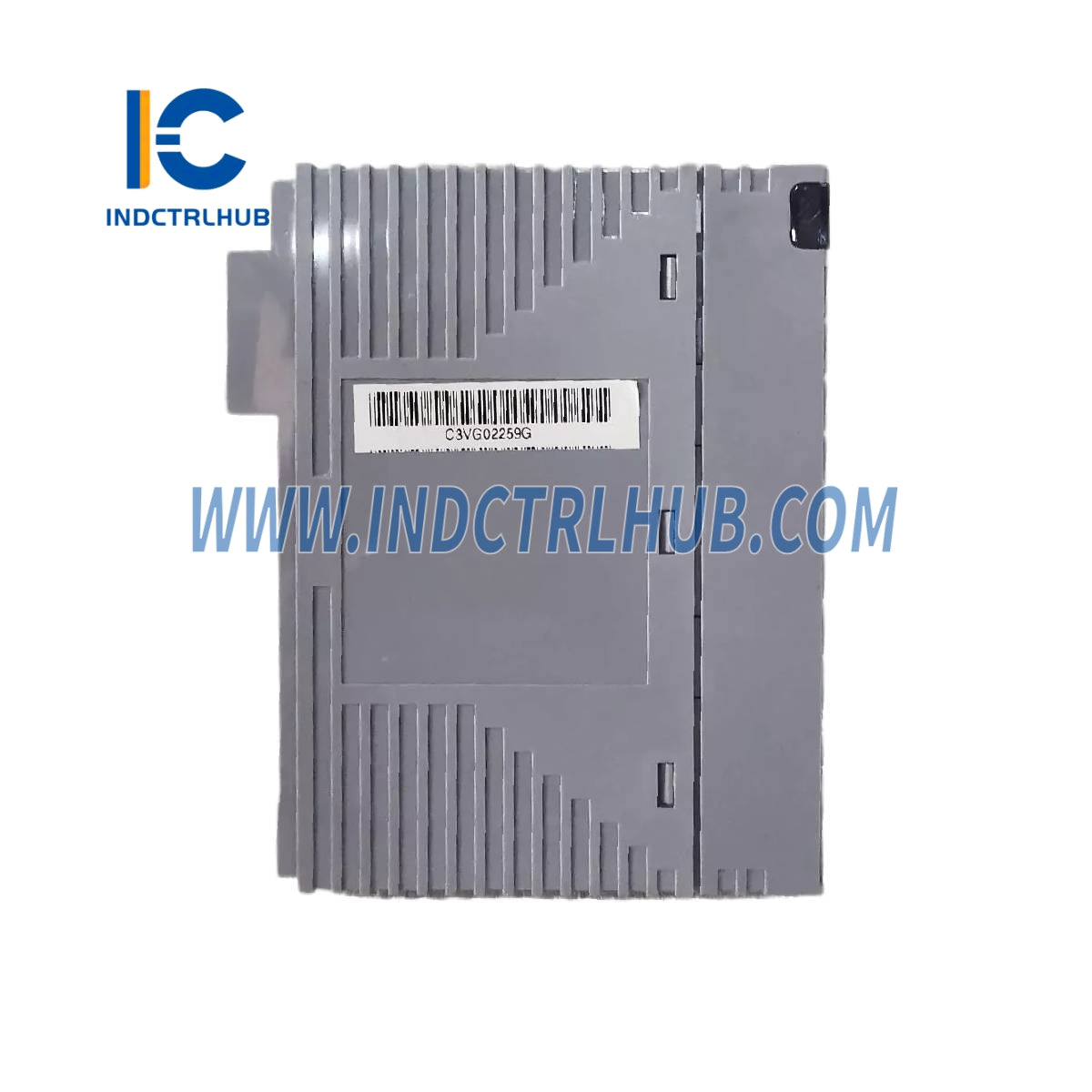

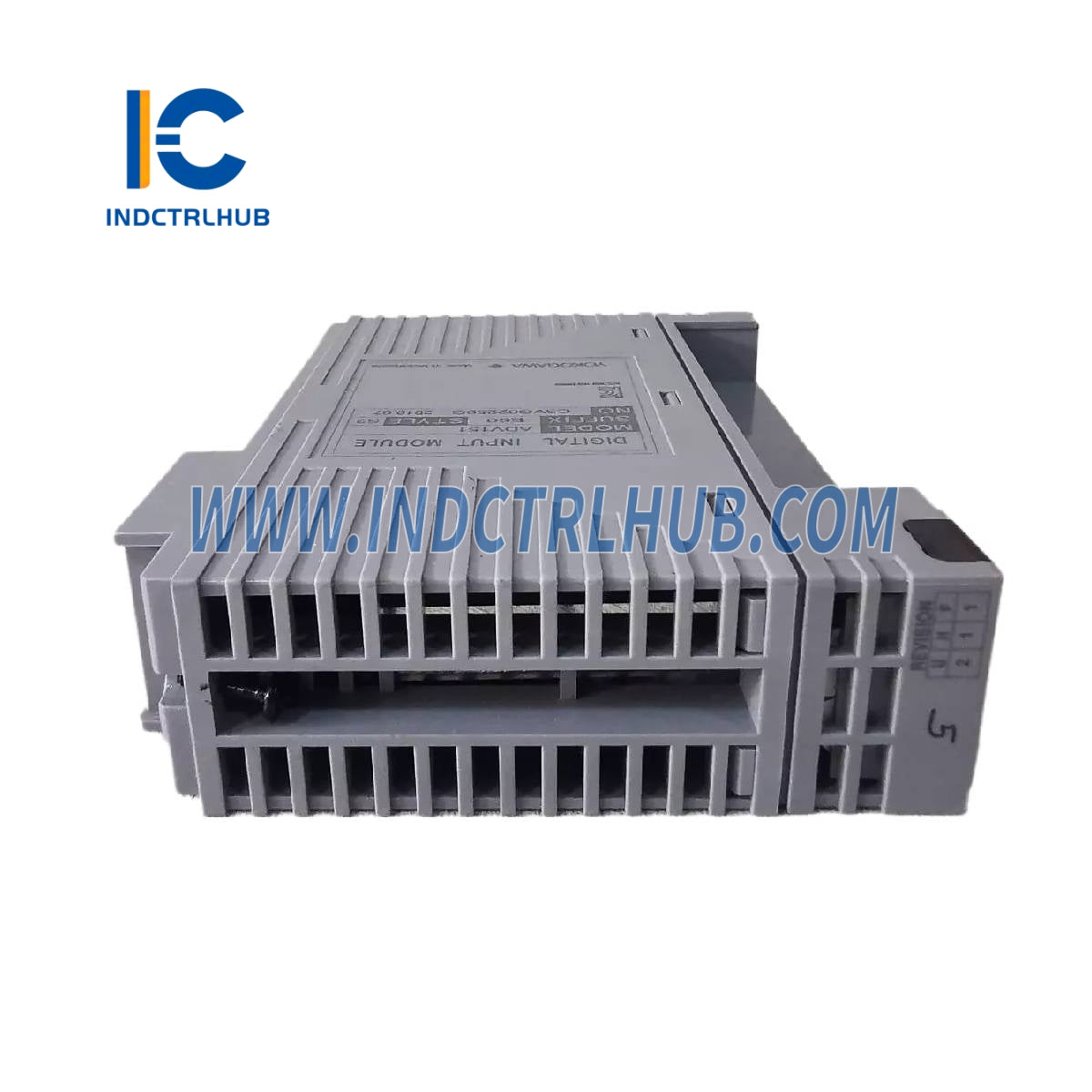

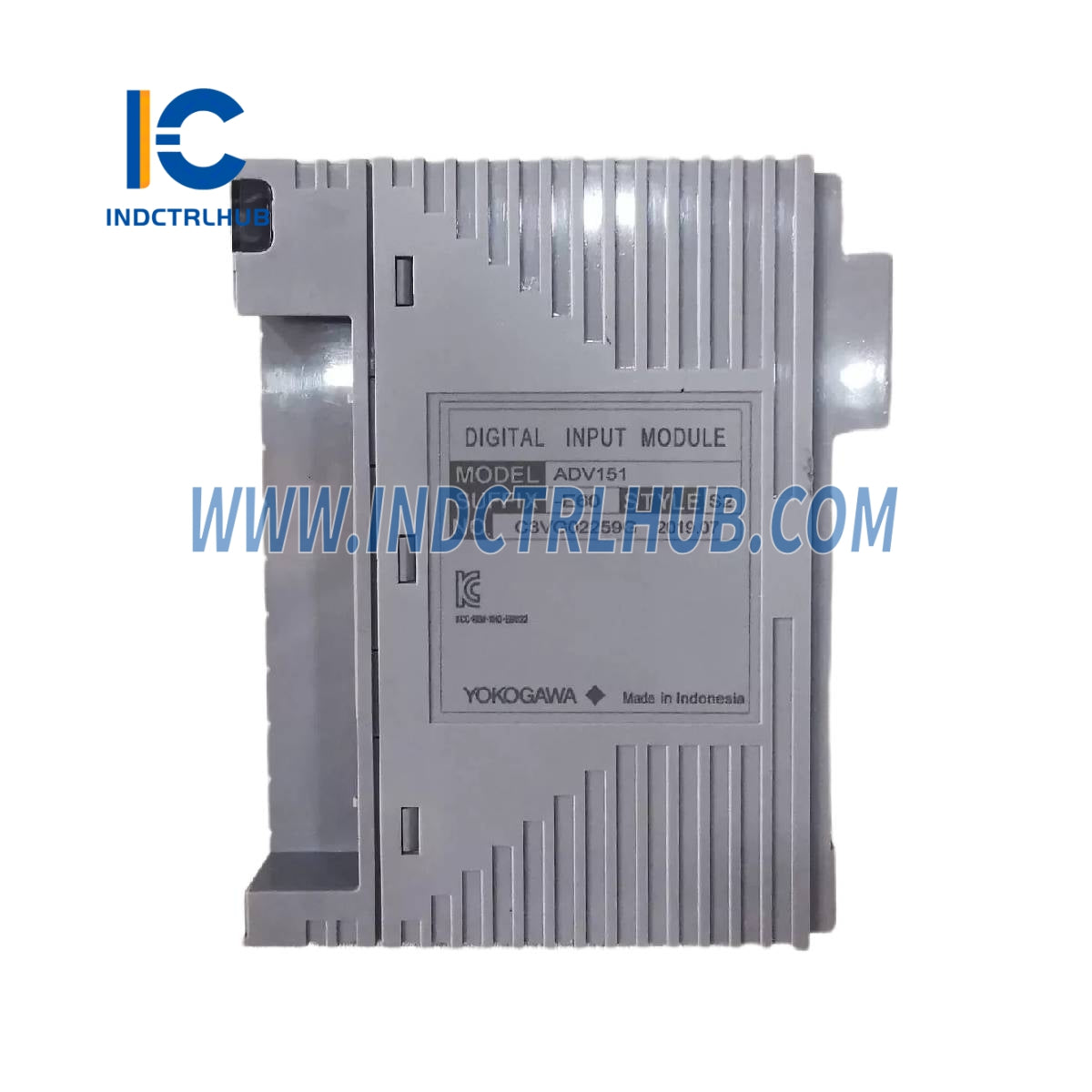

32-канальный цифровой входной модуль с захватом SOE, отображением состояния, покрытием G3 |
🔹 Функциональное описание
ADV151 — это 32-канальный модуль цифрового входа с изоляцией 24 В постоянного тока, предназначенный для обнаружения состояний ВКЛ/ВЫКЛ. Он поддерживает конфигурацию с двойным резервированием, и в этой конфигурации суффикс «E» указывает на функциональность SOE (последовательность событий). Цифра «6» в коде означает наличие индикатора состояния, а «0» — базовый тип, в то время как «S2» вероятно относится к системно-специфическому или варианту версии прошивки.
🔹 Технические характеристики
|
Элемент |
АДВ151-Е60 Спецификация |
|---|---|
|
Количество входных каналов |
32 канала |
|
Номинальное входное напряжение |
24 В DC (sink/source) |
|
Входное напряжение ВКЛ |
18–26,4 В постоянного тока |
|
Входное напряжение выключения |
5,0 В постоянного тока или меньше |
|
Входной ток (@ номинальном напряжении) |
4.1 мА ±20% на канал |
|
Максимально допустимое входное напряжение |
30,0 В постоянного тока |
|
Прочность изоляции |
Вход ↔ Система: 2 кВ перем. тока (1 мин); Между общими: 500 В перем. тока (1 мин, каждые 16 каналов) |
|
Функция ввода SOE |
Доступно (для отметки времени события) |
|
Функция ввода статуса |
Обнаруживает состояния ВКЛ/ВЫКЛ |
|
Ввод с помощью кнопки |
Поддерживается (детекция краев, макс. 25 Гц) |
|
Время отклика на входе |
≤ 8 мс |
|
Мин. время обнаружения включения |
20 мс |
|
Макс. цикл ВКЛ/ВЫКЛ |
25 Гц |
|
Максимальный ток потребления |
500 мА (5 В постоянного тока) |
|
Масса |
Около 0,30 кг |
|
Внешние подключения |
Клемма с прижимом давления, кабель с разъемом MIL или специализированный кабель (AKB331) |
🔹 Разбор модели и кода суффикса
|
Модель |
Подробности |
|---|---|
|
АДВ151 |
Модуль цифрового ввода (32-канальный, 24 В DC, изолированный) |
|
-И |
С возможностью захвата SOE |
|
6 |
С отображением статуса |
|
0 |
Базовый тип |
|
С2 |
Вероятно, системно-специфичный вариант (например, прошивка или настройка, специфичная для установки) |
🔹 Дополнительные аксессуары
|
Код опции |
Описание |
|---|---|
|
/Д5А00 |
Адаптер интерфейса KS Cable для 32-канального DI [ATD5A-00] |
|
/B5S00 |
Клеммная колодка с прижимом [ATB5S-00] |
|
/Б5С10 |
Клеммная колодка с зажимом давления и поглотителем перенапряжений [ATB5S-10] |
|
/B5D00 |
Двойной клеммный блок с прижимом [ATB5D-00] |
|
/B5D10 |
Двойной клеммный блок с зажимом давления и поглотителем перенапряжений [ATB5D-10] |
|
/CCC01 |
Крышка разъема для MIL кабеля [ACCC01] |
