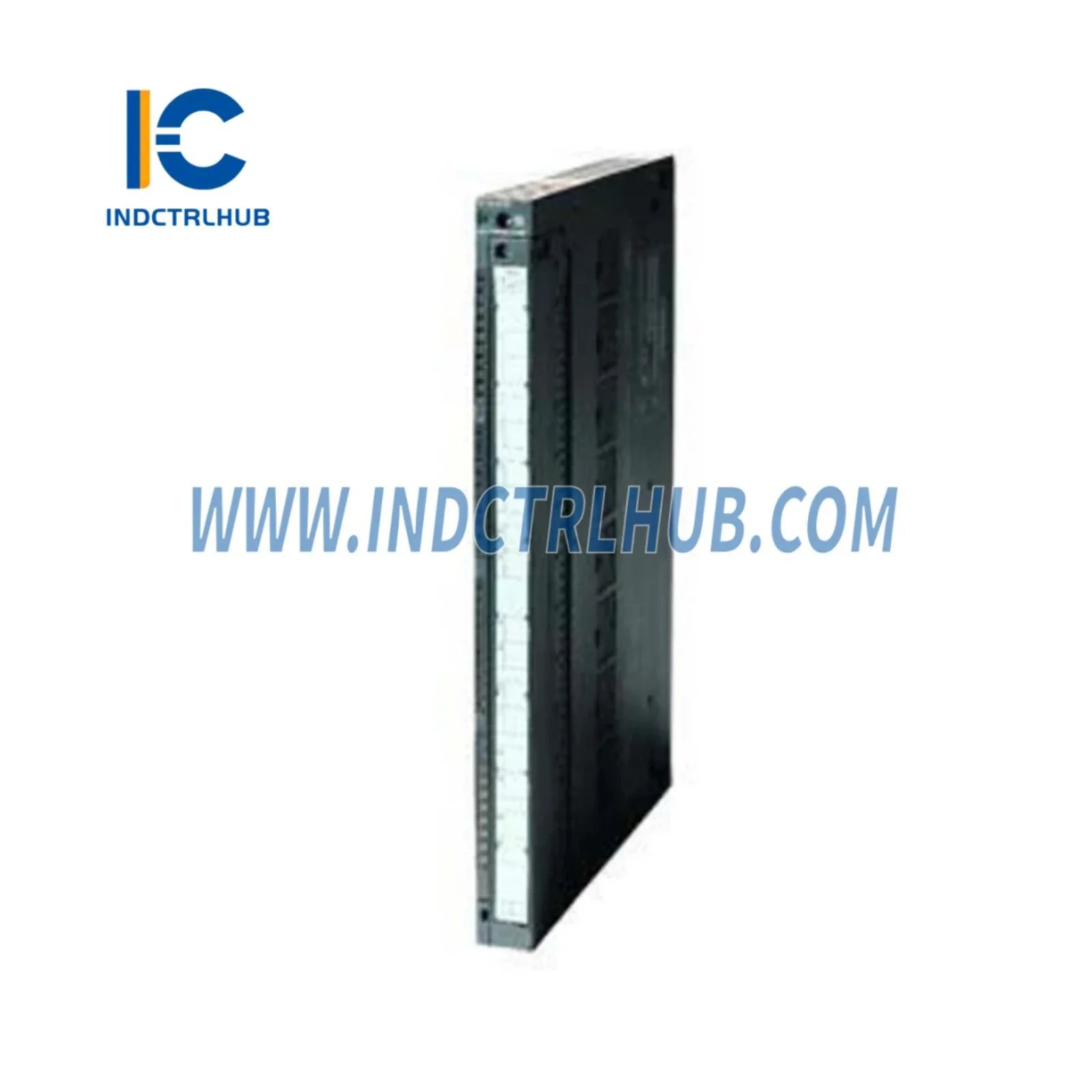

Siemens 6ES7431-1KF10-0AB0 SM 431 Аналоговый входной модуль — высокоточная обработка сигналов для систем S7-400
Siemens 6ES7431-1KF10-0AB0 — профессиональный аналоговый входной модуль SM 431, разработанный для программируемых логических контроллеров SIMATIC S7-400. Этот модуль обеспечивает исключительную точность и надежность для мониторинга промышленных процессов, сбора данных и управления в сферах производства, энергетики и автоматизации.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Номер модели | 6ES7431-1KF10-0AB0 |
| Серия продуктов | Аналоговый входной модуль SM 431 |
| Совместимая система | ПЛК SIMATIC S7-400 |
| Количество каналов | 8 аналоговых входов |
| Тип входа | Напряжение/Ток (настраиваемый) |
| Разрешение | 16 бит + знак |
| Время преобразования | Настраиваемый (от 2,5 мс до 100 мс на канал) |
| Входные диапазоны | ±10 В, ±5 В, ±2,5 В, ±1 В, 0-10 В, 0-5 В, 0-20 мА, 4-20 мА |
| Изоляция | Гальваническая развязка между каналами и системной шиной |
| Рабочая температура | 0°C до +60°C |
| Потребление энергии | Типичное потребление 1,5 Вт от шины задней панели |
| Крепление | Крепление на профильную рейку S7-400 |
| Размеры | 25 мм x 290 мм x 219 мм (Ш x В x Г) |
| Вес | Прибл. 450 г |
Сценарии применения
Аналоговый входной модуль 6ES7431-1KF10-0AB0 отлично работает в различных промышленных условиях. В автоматизации процессов он с высокой точностью контролирует датчики температуры, передатчики давления и расходомеры. Производственные предприятия используют этот модуль для систем контроля качества, бесшовно интегрируя его с Siemens 6ES7414-2XG03-0AB0 S7-400 CPU для создания надежных архитектур управления. Системы управления энергией используют его точность для мониторинга мощности и балансировки нагрузки.
На химических производственных предприятиях этот модуль работает вместе с аналоговым входным модулем Siemens SM 331 для обеспечения комплексного сбора сигналов. В водоочистных сооружениях его используют вместе с цифровыми выходными модулями Siemens для полного решения задач управления процессами.
Комплексные системные решения
Постройте полную систему автоматизации S7-400, сочетая этот модуль аналогового входа с необходимыми компонентами. Установите его в универсальный шкаф Siemens S7-400 UR1 и обеспечьте питание системы с помощью блока питания Siemens PS 407 20A. Для смешанных требований ввода/вывода интегрируйте с модулем аналогового выхода Siemens 6ES7332-8TF01-0AB0 для создания двунаправленной обработки сигналов.
Ключевые особенности и преимущества
- Высокое разрешение: 16-битное преобразование обеспечивает точное измерение аналоговых сигналов с минимальными помехами
- Гибкая конфигурация: Поддержка нескольких диапазонов входного напряжения и тока для универсальной совместимости с датчиками
- Гальваническая развязка: Защищает чувствительные системы управления от электрических помех и земляных петель
- Горячая замена: Позволяет заменять модуль во время работы без отключения системы (при соответствующей конфигурации CPU)
- Диагностические возможности: Встроенная самодиагностика и индикаторы состояния упрощают устранение неполадок и обслуживание
- Доказанная надежность: Промышленное качество Siemens обеспечивает долгий срок службы в сложных условиях
- Бесшовная интеграция: Полная совместимость с программным обеспечением STEP 7 и TIA Portal для простой настройки
Распространённые вопросы и ответы
Q: Совместим ли этот модуль с системами S7-300?
A: Нет, 6ES7431-1KF10-0AB0 специально разработан для систем S7-400. Для приложений S7-300 рассмотрите модули серии SM 331, доступные в нашем каталоге.
Q: Можно ли смешивать входы напряжения и тока на одном модуле?
A: Да, каждый канал можно индивидуально настроить для разных типов входов через программное обеспечение STEP 7 или TIA Portal.
Q: Какой передний разъём требуется для этого модуля?
A: Этот модуль требует 20-контактный фронтальный разъем (заказывается отдельно). Разъем обеспечивает удобную прокладку проводки на месте и замену модуля.
Q: Поддерживает ли этот модуль протокол HART?
A: Нет, этот стандартный модуль аналогового входа не поддерживает коммуникацию HART. Для приложений с поддержкой HART, пожалуйста, свяжитесь с нашей технической командой для альтернативных решений.
Q: Какова максимальная длина кабеля для аналоговых сигналов?
A: Для экранированных кабелей максимальная рекомендуемая длина составляет 200 метров для входов напряжения и 600 метров для входов тока (4-20mA).
Гарантия и поддержка
Все модули Siemens от Industrial Control Hub включают комплексную 12-месячную гарантию, покрывающую производственные дефекты и отказ компонентов. Наша техническая поддержка предоставляет экспертную помощь по установке, настройке и устранению неполадок. У нас в наличии оригинальные запасные части и аксессуары Siemens, чтобы обеспечить максимальную производительность ваших систем автоматизации.
Каждый модуль проходит строгий контроль качества и функциональное тестирование перед отправкой. Мы гарантируем подлинные продукты Siemens с полной прослеживаемостью и документацией для поддержки ваших требований по соответствию.
