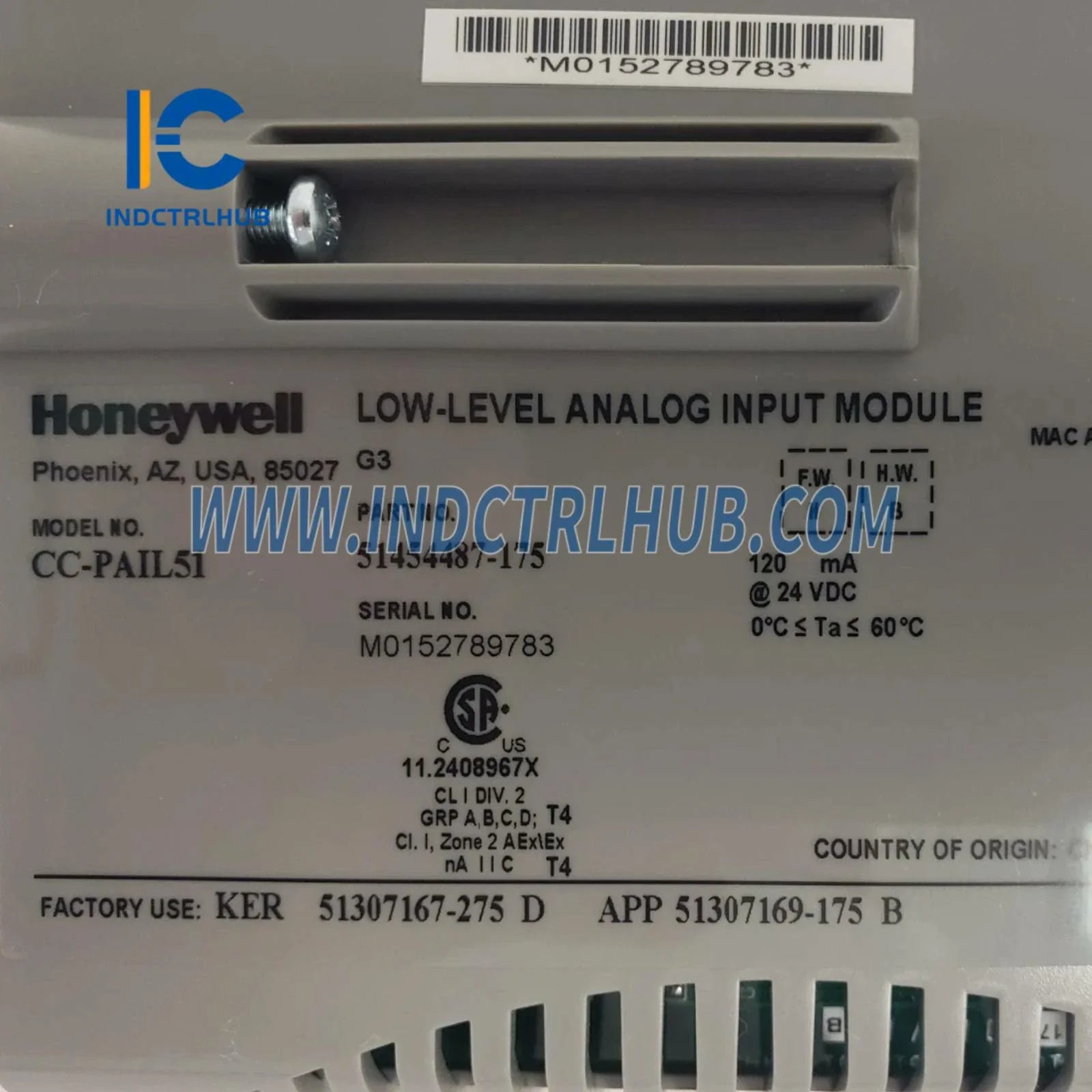

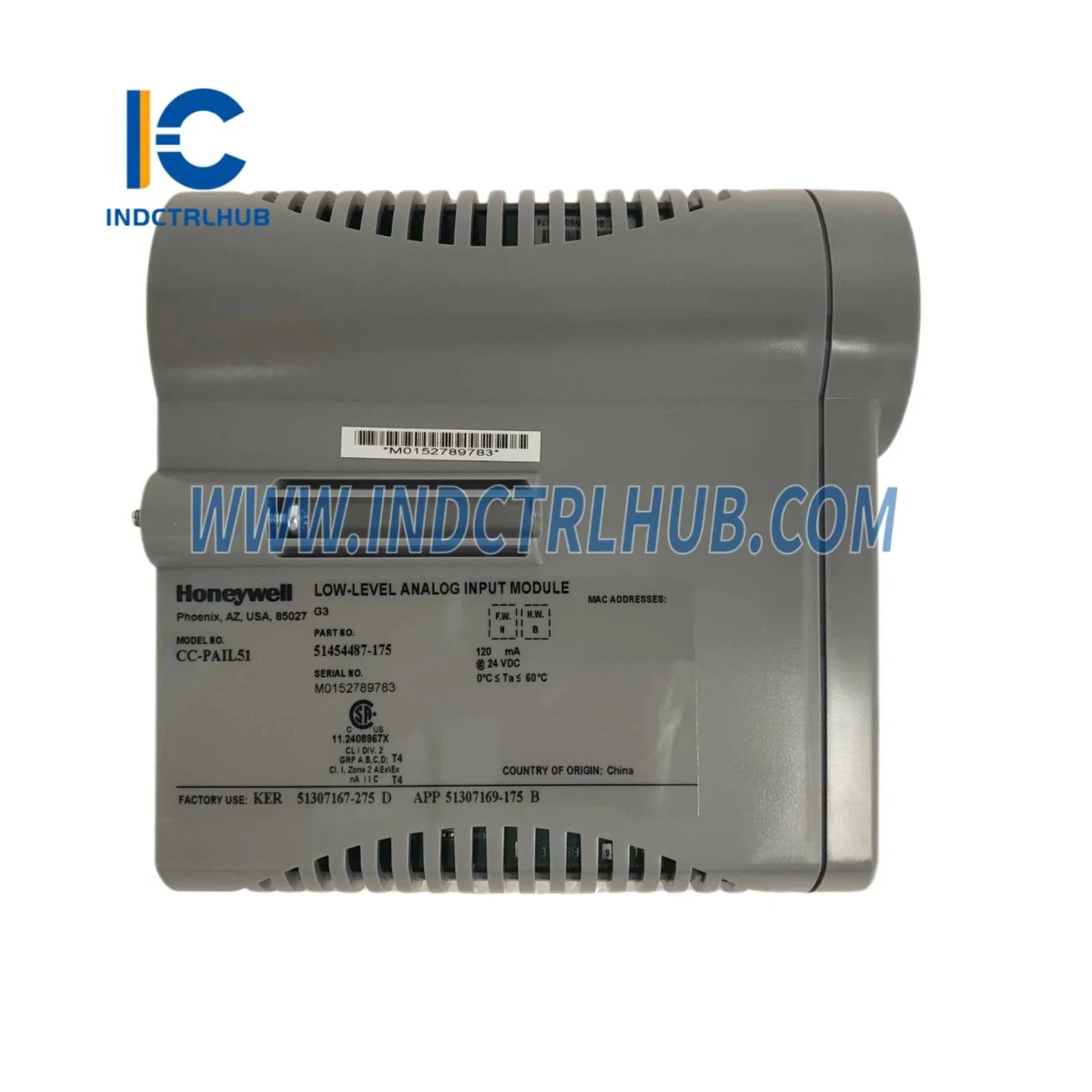

Модуль аналогового входа низкого уровня Honeywell CC-PAIL51 для Experion C300
Honeywell CC-PAIL51 — это прецизионный модуль аналогового входа низкого уровня, разработанный для распределённых систем управления Experion C300, обеспечивающий высокое разрешение измерений милливольтных сигналов от термопар, RTD, тензодатчиков и других низкоуровневых преобразователей. Эта 8-канальная плата обеспечивает точность и помехозащищённость, необходимые для критически важных измерений температуры, испытаний материалов и прецизионного управления процессами на нефтеперерабатывающих заводах, химических предприятиях, фармацевтическом производстве и в исследовательских лабораториях.
Основные характеристики и параметры измерений
- 8-канальный вход низкого уровня: Принимает милливольтные сигналы от термопар (типы J, K, T, E, R, S, B), датчиков RTD и других низкоуровневых преобразователей, обеспечивая многоточечные измерения с одного модуля и уменьшая занимаемое место в системе
- Высокое разрешение и точность: 16-битное АЦП с точностью ±0,1% обеспечивает точное измерение малых изменений сигнала, что критично для контроля температуры, характеристики материалов и обеспечения качества
- Компенсация холодного спая: Встроенная компенсация холодного спая (CJC) для термопар автоматически корректирует изменения температуры опорного спая, устраняя необходимость внешней компенсации и повышая точность измерений
- Изоляция каналов друг от друга: Электрическая изоляция между входными каналами предотвращает появление петлей заземления и наводок, сохраняя целостность сигнала в электрически шумных промышленных условиях с множеством точек заземления
- Настраиваемые диапазоны входных сигналов: Программно выбираемые диапазоны входных сигналов поддерживают различные типы датчиков и уровни сигналов (обычно ±10 мВ до ±100 мВ), обеспечивая гибкость для разнообразных измерительных задач без изменения аппаратного обеспечения
- Продвинутая фильтрация: Цифровые фильтры снижают шум и обеспечивают стабильные показания с датчиков в условиях высокого электромагнитного воздействия, улучшая стабильность управляющей петли и уменьшая количество ложных срабатываний
Прецизионные измерительные приложения
Измерение температуры с помощью термопары: Контролируйте температуры процессов в реакторах, печах, теплообменниках и колоннах дистилляции с использованием промышленных термопар. CJC и высокая разрешающая способность CC-PAIL51 обеспечивают точность ±0,5°C для точного контроля температуры. Интегрируйте с RTD-модулями ABB для комплексных архитектур мониторинга температуры.
Испытания материалов и контроль качества: Получайте данные с тензодатчиков, тензометрических датчиков и датчиков давления в лабораториях испытаний материалов, на производственных участках контроля качества и в НИОКР. Высокое разрешение модуля фиксирует тонкие изменения свойств материалов, важные для сертификации продукции и оптимизации процессов.
Контроль фармацевтических процессов: Измеряйте критические параметры процессов в стерильном производстве, ферментации и системах очистки, где точный контроль температуры и pH обеспечивает качество продукции и соответствие нормативам. Используйте вместе с передатчиками с SIL-сертификацией для проверенных измерительных цепочек.
Термическая обработка и металлургия: Управляйте процессами отжига, закалки и отпуска, требующими точных температурных профилей. Несколько термопарных входов обеспечивают контроль температуры зон в много-зонных печах, гарантируя равномерную термообработку и стабильные свойства материалов.
Экологический мониторинг: Измеряйте параметры окружающей среды, температуры дымовых газов и выбросов в системах экологического контроля. Точность и стабильность модуля поддерживают долгосрочный трендовый анализ и требования регуляторной отчетности. Совмещайте с стандартными модулями аналогового ввода для комплексных решений экологического мониторинга.
Технические характеристики и данные о производительности
| Параметр | Технические характеристики |
|---|---|
| Номер модели | CC-PAIL51 |
| Совместимость системы | Honeywell Experion C300, TDC 3000 |
| Количество каналов | 8 дифференциальных входов |
| Типы входных сигналов | Термопары (J, K, T, E, R, S, B), мВ, RTD |
| Диапазоны входных сигналов | ±10 мВ до ±100 мВ (настраиваемый) |
| Разрешающая способность | 16 бит (0,0015% от диапазона) |
| Точность | ±0,1% от полного диапазона |
| Температурный коэффициент | ±0,01% на °C |
| Компенсация холодного спая | Встроенная для термопарных входов |
| Точность компенсации холодного спая | ±0,5 °C |
| Входное сопротивление | > 10 МОм |
| Изоляция | 1500 В перем. тока между каналами, 2500 В перем. тока между каналом и землей |
| Скорость сканирования | Типичная скорость сканирования 100 мс на канал |
| Подавление дифференциального сигнала | > 60 дБ при 50/60 Гц |
| Подавление синфазного сигнала | > 120 дБ при постоянном токе |
| Рабочая температура | 0°C до +60°C |
| Температура хранения | -40°C до +85°C |
| Влажность | Влажность 5-95% RH (без конденсации) |
| Потребляемая мощность | Типично 8 Вт от шины C300 |
| Крепление | Слот шасси C300 I/O |
| Сертификаты | UL, CSA, CE, FM |
| Среднее время наработки на отказ (MTBF) | > 200 000 часов |
Критерии выбора: Выбирайте CC-PAIL51 для низкоуровневых милливольтных сигналов, требующих высокой точности и помехозащищённости. Для стандартных сигналов 4-20 мА или 0-10 В используйте обычные модули аналогового ввода. Для приложений только с RTD рассмотрите специализированные модули ввода RTD с 3- или 4-проводными конфигурациями. Для высокоскоростного сбора данных (>10 образцов в секунду) выбирайте специализированные высокоскоростные карты аналогового ввода. Всегда проверяйте совместимость датчиков и уровни сигналов перед выбором модуля.
Системная интеграция и обработка сигналов
CC-PAIL51 интегрируется в подсистемы ввода-вывода Experion C300, получая питание и связь через заднюю панель C300. Каждый канал настраивается независимо по типу датчика, диапазону входных сигналов, фильтрации и пределам сигнализации с помощью программного обеспечения Experion Control Builder.
При проектировании систем измерений с оборудованием разных производителей CC-PAIL51 может работать совместно с другими модулями ввода-вывода. Например, сочетайте низкоуровневые входы термопар с стандартными аналоговыми входами ABB для передатчиков 4-20 мА, цифровыми выходами для управляющих клапанов и специализированными аналоговыми модулями для уникальных типов сигналов.
Для длинных кабельных линий или суровых условий используйте экранированный удлинительный провод термопар с правильным заземлением. Заземление экрана только на конце модуля предотвращает петли заземления и сохраняет устойчивость к помехам. Для приложений, требующих гальванической развязки сверх спецификаций модуля, используйте сигнальные изоляторы или передатчики с беспроводной связью.
Калибровка критически важна для точности измерений на низком уровне. Используйте прецизионные источники мВ или симуляторы термопар для проверки точности каналов при вводе в эксплуатацию и периодическом обслуживании. Документируйте результаты калибровки для соответствия требованиям системы качества и регуляторных проверок.
Лучшие практики установки и настройки
Установка оборудования: Устанавливайте CC-PAIL51 в шасси ввода-вывода C300 согласно рекомендациям по размещению в слотах. Обеспечьте правильное подключение к задней панели и проверьте зелёный индикатор состояния при включении питания. Используйте клеммные колодки с винтовыми зажимами для надёжного подключения датчиков.
Подключение датчиков: Используйте удлинительный провод термопарного класса, соответствующий типу датчика (J с J, K с K и т.д.). Соблюдайте полярность проводов (+ к +, - к -), чтобы избежать ошибок измерений. Для датчиков RTD используйте 3- или 4-проводные схемы для компенсации сопротивления проводов. Держите кабели датчиков подальше от силовых проводов и проводов двигателей с частотным преобразователем, чтобы минимизировать электромагнитные помехи.
Заземление и экранирование: Экраны кабелей заземляйте только на конце модуля, используя специальные клеммы экрана. Никогда не заземляйте экраны с обеих сторон, так как это создаёт петли заземления. Убедитесь, что шасси C300 правильно заземлено на землю объекта. В системах с многоточечным заземлением проверьте, что разность потенциалов заземления < 1В, чтобы предотвратить помехи общего режима.
Настройка программного обеспечения: Используйте Control Builder для настройки каждого канала по типу датчика, диапазону входных значений, единицам измерения и фильтрации. Включите CJC для входов термопар. Установите соответствующие пределы тревог для состояний высокий/очень высокий и низкий/очень низкий. Настройте скорость опроса в зависимости от динамики процесса (быстрее для быстрых изменений, медленнее для стабильных процессов для снижения шума).
Калибровка и проверка: Выполните первоначальную калибровку с использованием сертифицированных источников мВ или симуляторов термопар. Проверьте, что каждый канал показывает значение в пределах ±0,1% от подаваемого сигнала. Проверьте точность CJC, сравнив показания датчика температуры окружающей среды с откалиброванным термометром. Задокументируйте все данные калибровки для ведения отчетности по качеству.
Доставка и техническая поддержка
Срок поставки: Модули CC-PAIL51, имеющиеся на складе, отправляются в течение 1-3 рабочих дней. Рефурбишед или проверенные излишки могут быть доступны для более быстрой доставки. Заказы больших партий могут требовать 2-4 недели на тестирование и контроль качества.
Гарантия: Всеобъемлющая 12-месячная гарантия покрывает дефекты материалов и изготовления. Доступны программы расширенной гарантии для критически важных измерительных приложений. Сервис предварительной замены обеспечивает минимальное время простоя при гарантийных обращениях.
Техническая поддержка: Наши специалисты по измерениям предоставляют консультации по выбору датчиков, схемы подключения, помощь в настройке и устранении неполадок. Услуги калибровки и ввод в эксплуатацию на месте доступны для сложных установок.
Документация: В комплект входят полное руководство по установке, схемы подключения, руководства по конфигурации и процедуры калибровки. Таблицы совместимости датчиков и рекомендации по обработке сигналов доступны для скачивания.
Часто задаваемые вопросы
Q: В чем разница между модулями аналогового входа низкого уровня и стандартными модулями?
A: Модули низкого уровня, такие как CC-PAIL51, оптимизированы для сигналов в милливольтах (термопары, тензодатчики) с высокой точностью и подавлением шума. Стандартные модули обрабатывают сигналы более высокого уровня (4-20 мА, 0-10 В) от передатчиков. Модули низкого уровня включают функции, такие как компенсация холодного спая (CJC) и высокое входное сопротивление, которые не нужны для стандартных сигналов. Используйте модули низкого уровня только при необходимости, так как они дороже и имеют более медленную скорость опроса.
Q: Могу ли я смешивать разные типы термопар на одном модуле CC-PAIL51?
A: Да, каждый канал можно настраивать независимо для типа термопары. Вы можете использовать термопару типа J на канале 1, типа K на канале 2 и так далее. Однако убедитесь, что используете правильный удлинительный провод для каждого датчика и соответствующим образом настраиваете программное обеспечение. Смешивание типов на одном модуле часто встречается в приложениях с многозонным управлением температурой.
Q: Как устранить нестабильные или шумные показания?
A: Проверьте проводку датчика на наличие ослабленных соединений, повреждённой изоляции или обратной полярности. Убедитесь в правильном заземлении экрана (только с одного конца). Осмотрите на наличие источников электромагнитных помех (частотные преобразователи, сварочные аппараты, электродвигатели) рядом с кабелями датчиков. Включите цифровую фильтрацию в программном обеспечении. Для термопар проверьте наличие влаги в соединении или деградацию удлинительного провода. Используйте осциллограф для анализа исходного сигнала на наличие помех.
Q: Что вызывает ошибки измерения термопар?
A: Распространённые причины включают: неправильную настройку типа термопары, обратную полярность, повреждённый удлинительный провод, плохое качество соединения, ошибки компенсации холодного спая (CJC) и температурные градиенты в зоне опорного спая. Проверьте, что конфигурация соответствует физическому датчику, используйте правильный удлинительный провод, поддерживайте чистоту соединений и убедитесь, что датчик CJC находится при той же температуре, что и клеммная колодка.
Q: Может ли CC-PAIL51 измерять датчики RTD?
A: CC-PAIL51 может измерять падение напряжения на RTD в 2-проводных конфигурациях, но не имеет выделенного тока возбуждения RTD и компенсации для 3- или 4-проводных датчиков. Для точного измерения RTD используйте специализированные входные модули RTD с постоянным током возбуждения и компенсацией сопротивления проводов. CC-PAIL51 оптимизирован для термопар и других самогенерирующих милливольтных источников.
Q: Как часто нужно калибровать CC-PAIL51?
A: Частота калибровки зависит от критичности применения и нормативных требований. Для общего управления процессом обычно проводится ежегодная калибровка. Для приложений с критичным контролем качества или регулируемых (фармацевтика, пищевая промышленность) калибруйте каждые 6 месяцев или согласно протоколам валидации. Проводите квартальные проверки с помощью переносных калибраторов для подтверждения точности между полными калибровками.
Точное измерение для критически важных приложений
Низкоуровневый аналоговый входной модуль Honeywell CC-PAIL51 обеспечивает точность, разрешение и помехозащищённость, необходимые для сложных приложений измерения термопар и милливольт. Независимо от того, контролируете ли вы критические температуры, исследуете материалы или обеспечиваете качество продукции, этот модуль предоставляет измерительную основу, необходимую вашим процессам.
