Product Description

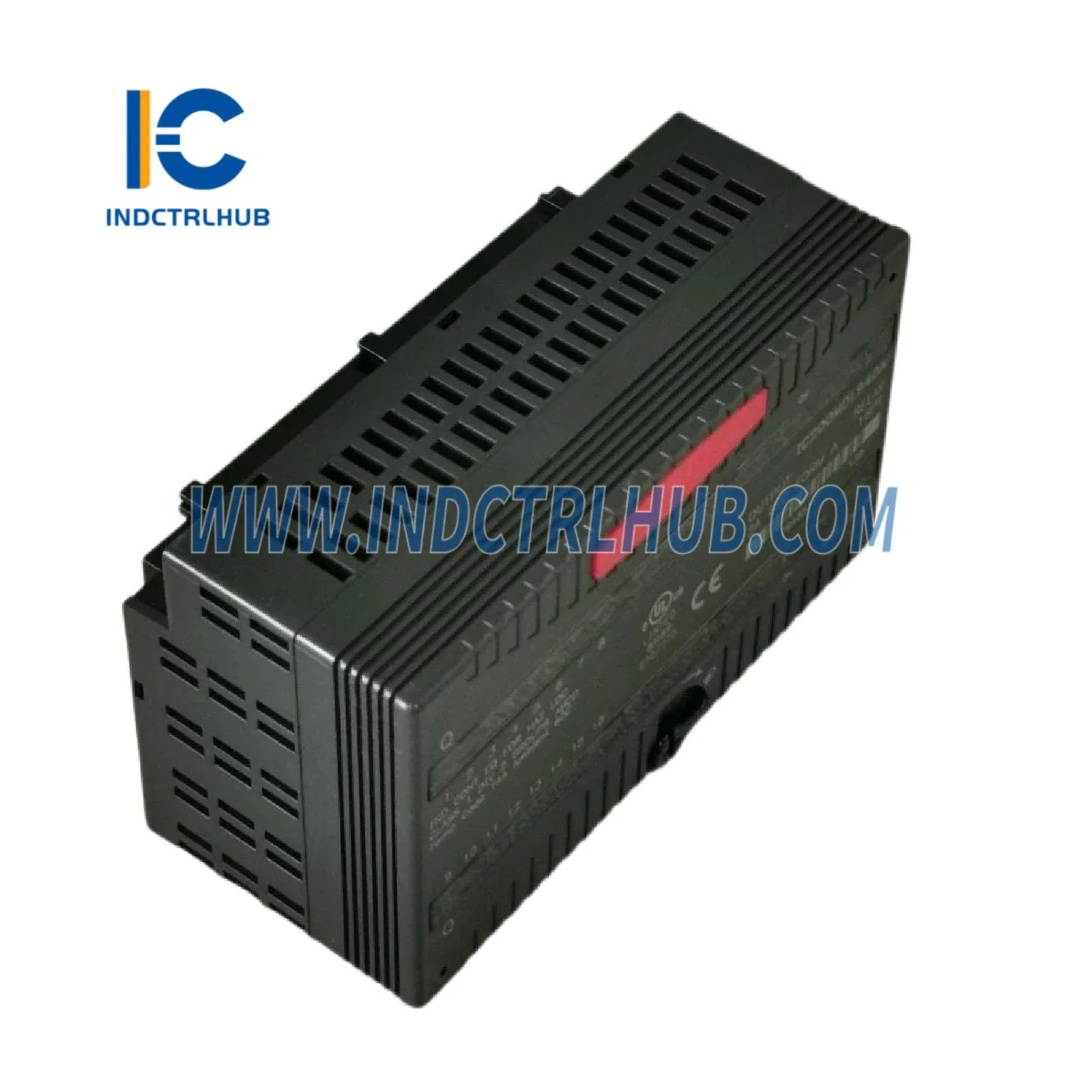

Обзор модуля дискретных выходов GE Fanuc IC200MDL940A VersaMax
GE Fanuc IC200MDL940A — высокопроизводительный модуль дискретных выходов, разработанный для требовательных промышленных автоматизационных приложений. Этот 16-точечный модуль релейных выходов обеспечивает надёжное коммутационное управление с мощностью 2.0А на точку, что делает его идеальным для управления соленоидами, контакторами, пускателями двигателей и индикаторными лампами в процессном управлении и производственной среде.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC200MDL940A |
| Тип выхода | Реле (форма A, SPST-NO) |
| Количество точек | 16 дискретных выходов |
| Токовая нагрузка | 2.0А на точку при 30VDC/125VAC |
| Диапазон напряжения | 5-240VAC/5-30VDC |
| Изоляция | Оптическая изоляция 1500В |
| Время отклика | Типичное время срабатывания 10 мс (активация реле) |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Монтаж | Крепление на DIN-рейку или панель |
| Размеры | 35 мм x 118 мм x 87 мм |
Ключевые особенности и преимущества
- Высокая токовая нагрузка: Рейтинг 2.0А выдерживает тяжёлые нагрузки, включая пускатели двигателей и мощные соленоиды
- Универсальная поддержка напряжения: Совместим с нагрузками как переменного (5-240VAC), так и постоянного (5-30VDC) тока для максимальной гибкости
- Надёжная изоляция: 1500В оптическая изоляция защищает цепи управления от электрических помех и скачков напряжения
- Горячая замена: Заменяйте модули без отключения питания системы, минимизируя время простоя
- Светодиодные индикаторы состояния: Индивидуальные светодиоды состояния выходов упрощают диагностику и мониторинг системы
- Компактный размер: Эффективный по пространству дизайн максимизирует плотность установки в шкафу
Сценарии применения
IC200MDL940A превосходно подходит для различных промышленных приложений управления:
Автоматизация производства: Управляйте конвейерными системами, пневматическими приводами и оборудованием сборочных линий. Используйте вместе с GE IC200MDL650 32-точечным дискретным входным модулем для полного покрытия I/O в системах упаковки и обработки материалов.
Процессное управление: Управляйте приводами клапанов, насосными моторами и системами сигнализации на химических и водоочистных предприятиях. Интегрируется с GE IC200ALG264 VersaMax аналоговым входным модулем для комплексного мониторинга и управления процессами.
Автоматизация зданий: Управляйте заслонками HVAC, цепями освещения и системами контроля доступа. Работает безупречно с IC200MDL640 GE VersaMax 24VDC входным модулем для приложений управления зданиями.
Управление машинами: Управляйте защитными блокировками, аварийными остановами и логикой последовательности работы в центрах ЧПУ и роботизированных рабочих ячейках.
Интеграция системы и совместимость
IC200MDL940A бесшовно интегрируется в распределённые I/O системы GE VersaMax. Расширьте архитектуру управления с помощью дополнительных модулей, включая GE Fanuc IC200UEX122 VersaMax Micro 28-точечный модуль расширения для компактных установок или GE Fanuc IC200UEX212 VersaMax Micro Expansion 120VAC реле для распределённых узлов управления.
Для дополнительной выходной ёмкости рассмотрите модуль дискретных выходов GE IC200MDL330F VersaMax или модуль расширения GE Fanuc IC200UEX122-B VersaMax Micro на 28 точек для смешанных требований ввода-вывода.
Установка & Конфигурация
Модуль оснащён установкой без инструментов с пружинными клеммными колодками для быстрого монтажа на объекте. Конфигурация выполняется через программное обеспечение GE Proficy Machine Edition, что позволяет быстро настраивать параметры и проводить диагностику. Съёмная конструкция клеммной колодки позволяет предварительно подключать проводку до установки модуля, сокращая время ввода в эксплуатацию.
Распространённые вопросы и ответы
Q: Может ли этот модуль одновременно переключать нагрузки переменного и постоянного тока?
A: Да, выходы реле универсальны и могут переключать нагрузки переменного или постоянного тока на любой точке, однако каждая точка должна быть выделена под один тип напряжения в конкретном применении.
Q: Какова максимальная частота переключения?
A: Контакты реле рассчитаны примерно на 100 000 механических операций. Для высокочастотного переключения (>1 Гц) рекомендуется использовать модули с твердотельными выходами.
Q: Совместим ли этот модуль с контроллерами PACSystems RX3i?
A: Да, модули VersaMax полностью совместимы с контроллерами PACSystems RX3i, RX7i и устаревшими ПЛК серии 90-30 через соответствующие модули-носители.
Q: Требуется ли модулю внешнее питание для катушек реле?
A: Нет, питание катушек реле подаётся через шину VersaMax. На клеммных колодках требуются только подключения питания нагрузки.
Q: Какие диагностические возможности доступны?
A: Модуль оснащён индивидуальными светодиодами состояния выходов, индикацией неисправностей модуля и подробной диагностикой, доступной через программное обеспечение контроллера.
Гарантия качества и поддержка
Каждый модуль IC200MDL940A проходит строгие заводские испытания для обеспечения соответствия промышленным стандартам, включая сертификаты UL, CE и CSA. Все устройства имеют комплексную 12-месячную гарантию, покрывающую производственные дефекты и качество изготовления. Наша техническая поддержка предоставляет помощь в применении, руководство по устранению неполадок и координацию замены.
Почему выбирают Industrial Control Hub?
Мы специализируемся на поставке оригинальных компонентов автоматизации GE с быстрой доставкой, конкурентными ценами и профессиональной технической поддержкой. В нашем ассортименте представлен полный ассортимент продукции VersaMax, что позволяет вам получать все необходимые компоненты от одного надёжного поставщика. Независимо от того, создаёте ли вы новую систему или обслуживаете существующее оборудование, мы обеспечиваем надёжность, необходимую для вашей работы.
Совместим с модулями расширения GE Fanuc IC200UEX214 VersaMax Micro для распределённых архитектур ввода-вывода.
