Product Description
GE Fanuc IC200MDL742G VersaMax Discrete Output Module - Точное управление для промышленной автоматизации
GE Fanuc IC200MDL742G — высокопроизводительный дискретный выходной модуль 24VDC, разработанный для требовательных промышленных систем управления. Являясь частью известной платформы VersaMax, этот 16-точечный изолированный модуль обеспечивает надёжное коммутационное управление с током 0.5A на точку, что делает его идеальным для управления соленоидами, индикаторами, реле и другими полевыми устройствами в производстве, процессном управлении и системах автоматизации.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC200MDL742G |
| Тип выхода | Дискретный выход, положительная логика |
| Номинальное напряжение | 24VDC |
| Количество точек | 16 точек |
| Ток на точку | Максимум 0.5A |
| Изоляция | Изолировано (500В канал-шина) |
| Тип логики | Положительный (Sourcing) |
| Время отклика | Типично ≤1мс |
| Рабочая температура | 0°C до 60°C |
| Монтаж | Крепление на DIN-рейку или панель |
| Совместимость | Системы ПЛК VersaMax |
Ключевые особенности и преимущества
- 16 изолированных выходов: Независимая изоляция каналов защищает от петлей заземления и электрических помех
- Надёжный привод 0.5A: Достаточная токовая нагрузка для большинства промышленных полевых устройств
- Положительная логика: Источающие выходы, совместимые со стандартными цепями управления 24VDC
- Быстрый отклик: Переключение с задержкой менее миллисекунды для критически важных управляющих последовательностей
- Горячая замена: Замена модулей без отключения питания всей системы
- Диагностика светодиодов: Индикаторы состояния по каждой точке упрощают поиск неисправностей
- Компактный размер: Эффективный по пространству дизайн максимизирует плотность установки в шкафу
Сценарии применения
Автоматизация производства: IC200MDL742G превосходен в управлении сборочными линиями, координации конвейерных систем, пневматических приводов и защитных блокировок. Используйте вместе с GE IC200MDL741 VersaMax 16-Point Digital Output Module для расширения ёмкости ввода-вывода в сложных производственных ячейках.
Процессное управление: Управляйте приводами клапанов, пускателями насосов и индикаторами сигнализации в химической обработке, водоочистке и системах HVAC. Совместите с GE IC200ALG264 VersaMax Analog Input Module для полного мониторинга и управления процессом.
Управление машинами: Бесшовная интеграция в упаковочное оборудование, системы обработки материалов и станки с ЧПУ. Модуль отлично работает вместе с GE IC200PWR001G VersaMax 24VDC Power Supply Module для надёжного распределения питания системы.
Автоматизация зданий: Управляйте цепями освещения, заслонками HVAC и системами контроля доступа с точным таймингом. Расширьте вашу систему с помощью GE IC200CHS022 VersaMax Compact I/O Carrier для распределённых архитектур управления.
Решения для системной интеграции
IC200MDL742G легко интегрируется в системы управления VersaMax. Для полного построения системы рассмотрите эти дополнительные модули:
- Входные модули: GE IC200MDL632H VersaMax 125VDC дискретный входной модуль для высоковольтного контроля
- Аналоговый ввод/вывод: GE IC200ALG320M VersaMax модуль аналогового выхода для управления технологическими переменными
- Связь: GE IC200DTX200 VersaMax модуль последовательной связи для сетевого подключения
- Высокоплотный выход: GE IC200UEX214 VersaMax микромодуль расширения для коммутации на реле
- Аналоговое управление: GE IC200ALG320G VersaMax 4-канальный модуль аналогового выхода для приводов с переменной скоростью
Распространённые вопросы и ответы
Q: Каков максимальный ток нагрузки на один выходной канал?
A: Каждый выход может безопасно переключать до 0,5А при 24В постоянного тока. Для более высоких нагрузок используйте внешние релейные интерфейсы или контакторы.
Q: Можно ли использовать этот модуль с устройствами отрицательной логики (приемниками)?
A: Нет, IC200MDL742G — модуль с положительной логикой (источник). Для приложений с отрицательной логикой (приемник) рассмотрите IC200MDL330F или аналогичные варианты с отрицательной логикой, доступные в нашем каталоге дискретных выходов VersaMax.
Q: Модуль поддерживает горячую замену?
A: Да, модули VersaMax поддерживают возможность горячей замены при правильной конфигурации в контроллере, что позволяет проводить обслуживание без остановки системы.

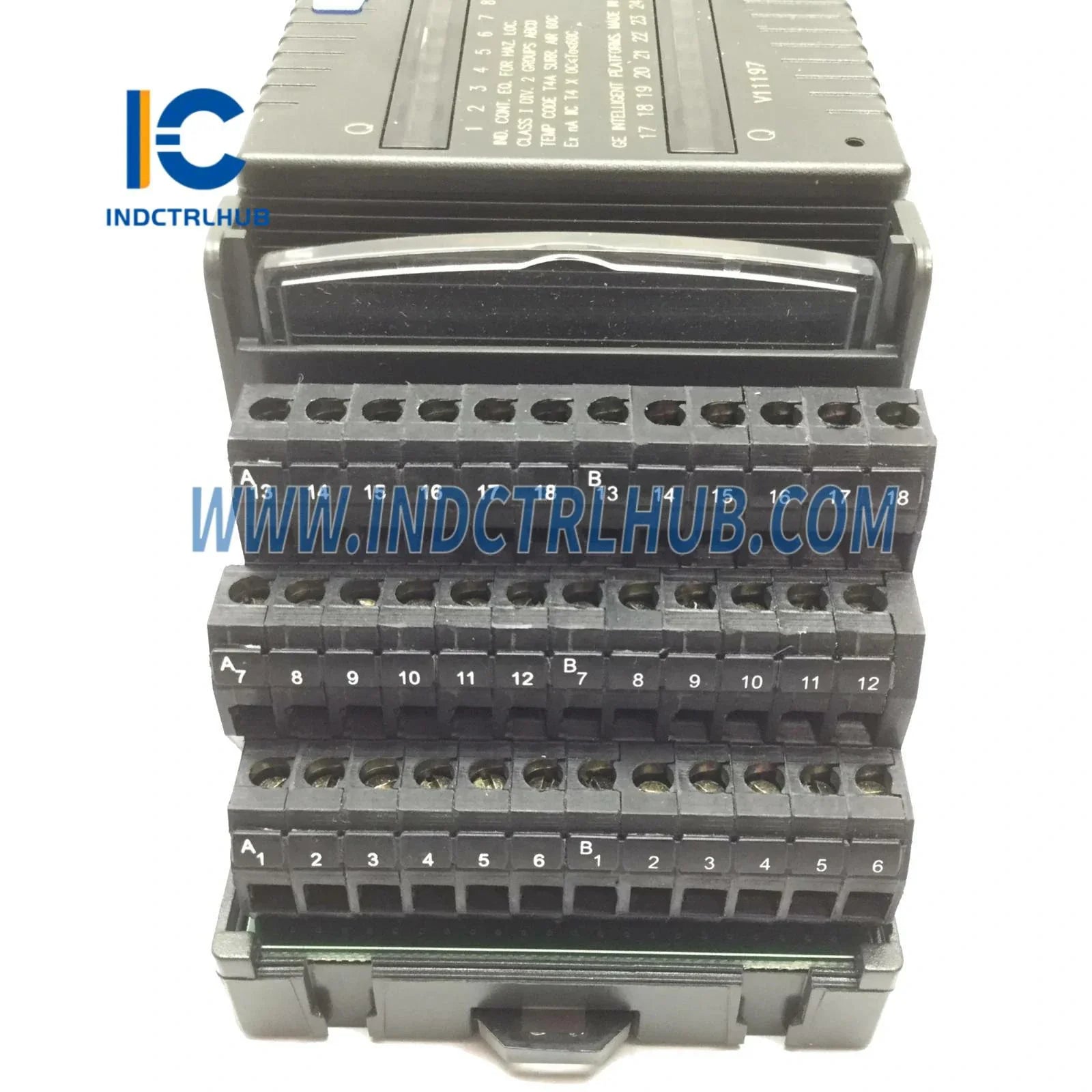

Q: Какой тип клеммных соединений используется?
A: Модуль оснащен съемными винтовыми клеммными колодками для удобной прокладки проводки и обслуживания. Диапазон сечения проводов — 12-22 AWG.
Q: Включена ли защита от короткого замыкания?
A: Да, каждый выходной канал оснащен встроенной электронной защитой от перегрузки по току, которая автоматически сбрасывается после устранения неисправности.
Гарантия и поддержка
Каждый модуль GE Fanuc IC200MDL742G включает комплексную 12-месячную гарантию, покрывающую производственные дефекты и качество изготовления. Наша техническая поддержка предоставляет руководство по установке, помощь в устранении неполадок и инженерную поддержку приложений на протяжении всего жизненного цикла продукта.
Почему выбирают Industrial Control Hub?
В качестве надежного поставщика компонентов для промышленной автоматизации, мы поддерживаем обширный запас модулей GE VersaMax, обеспечивая быструю доставку для ваших критически важных проектов. Наш процесс контроля качества гарантирует подлинные, заводски протестированные компоненты с поддержкой на уровне лидеров отрасли.
