Product Description
🔹 Общая информация
|
Производитель |
Бентли Невада |
|---|---|
|
Модель/Номер детали |
3500/40-01-00 |
|
Номера запасных частей |
176449-01 (Монитор), 125680-01 (Модуль ввода-вывода) |
|
Описание |

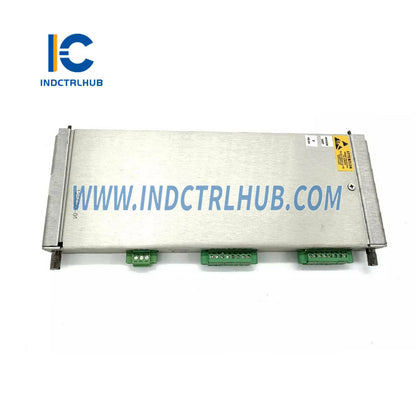

3500/40M Проксимитор Монитор |
|
Ряд |
3500 |
🔹 Описание

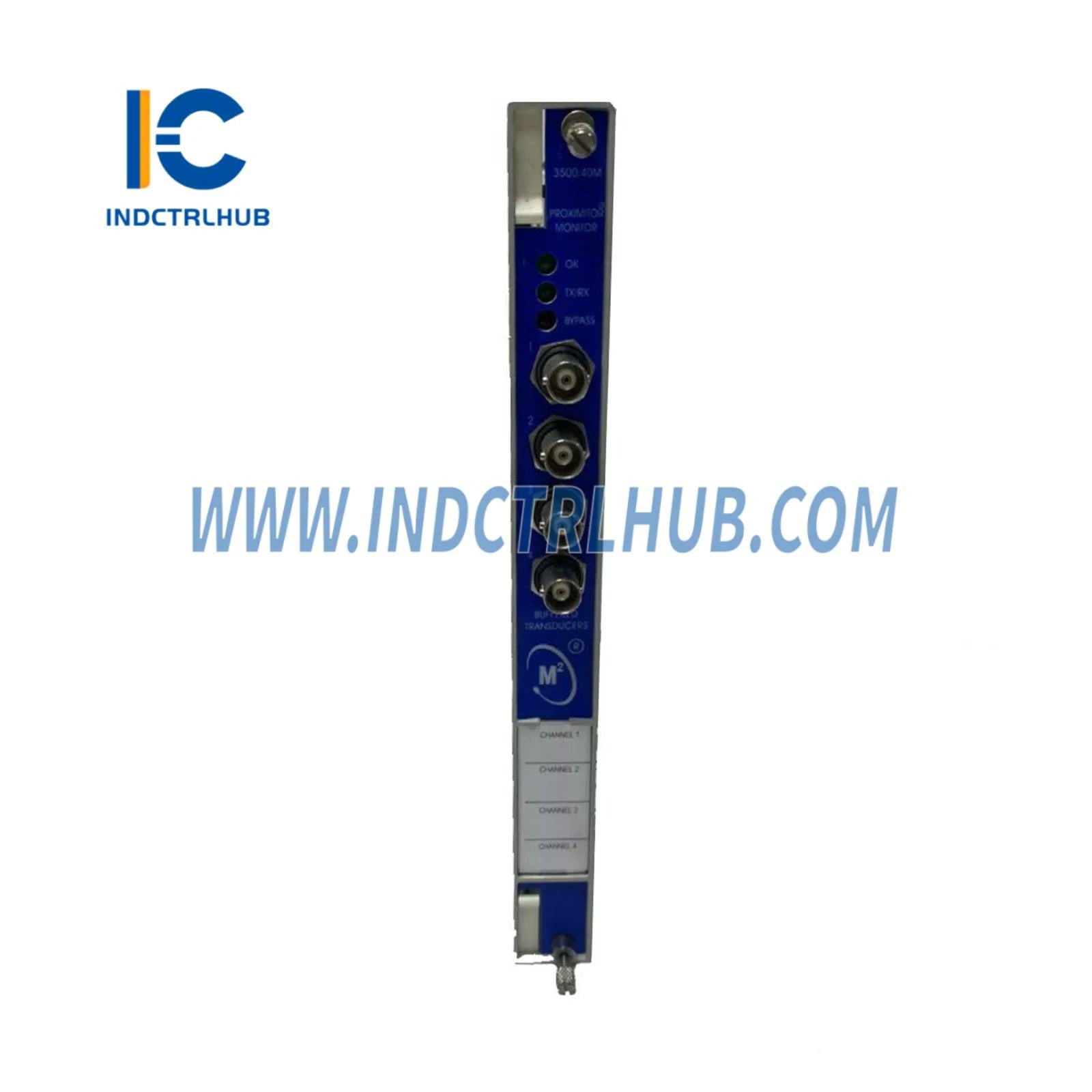

3500/40M Proximitor Monitor является четырехканальным монитором, используемым для обработки сигналов от датчиков близости Bently Nevada. Он обрабатывает входные данные, чтобы предоставить различные измерения и сравнивает их с программируемыми сигналами тревоги.
Каждый канал может быть независимо настроен (с помощью программного обеспечения для конфигурации стойки 3500) для выполнения:
-
Радиальная вибрация
-
Положение тяги
-
Дифференциальное расширение
-
Эксцентриситет
-
REBAM (Анализ подшипников качения)
🔹 Характеристики
Входы
|
Параметр |
Ценить |
|---|---|
|
Тип сигнала |
1 до 4 сигнала датчика близости |
|
Входное сопротивление |
10 кОм (Стандартный I/O, Проксимитор и вход акселерометра) |
|
Потребляемая мощность |
7,7 Вт типично |
🔹 Экологические пределы
|
Состояние |
Диапазон |
|---|---|
|
Рабочая температура (небарьерный I/O) |
-30°C до +65°C (-22°F до +150°F) |
|
Рабочая температура (Barrier I/O) |
0°C до +65°C (32°F до +150°F) |
|
Температура хранения |
-40°C до +85°C (-40°F до +185°F) |
|
Влажность |
95%, без конденсации |
🔹 Физические характеристики
|
Компонент |
Размеры (В x Ш x Г) |
Масса |
|---|---|---|
|

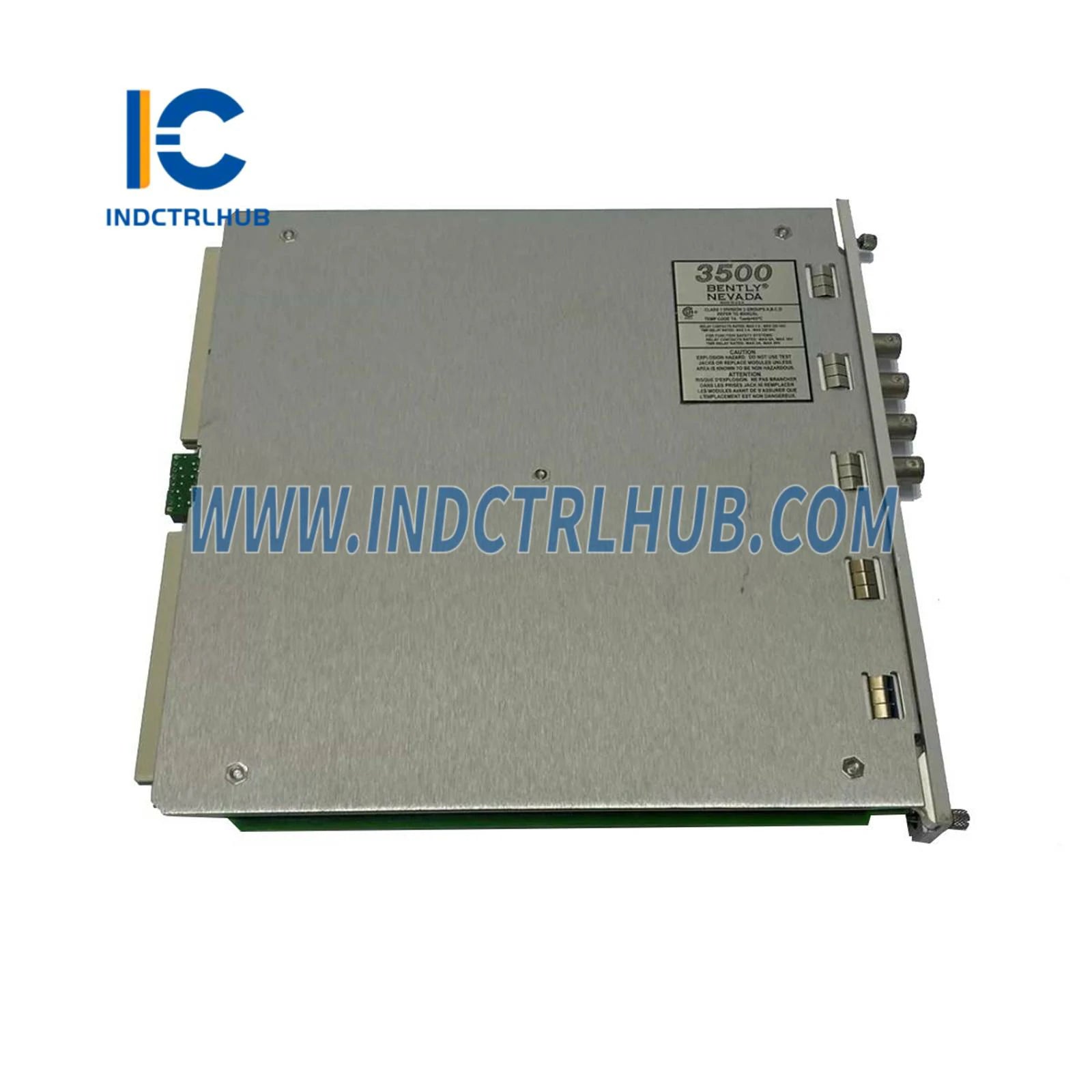

Модуль монитора |
241,3 x 24,4 x 241,8 мм (9,50 x 0,96 x 9,52 дюйма) |
0,91 кг (2,0 фунта) |
|

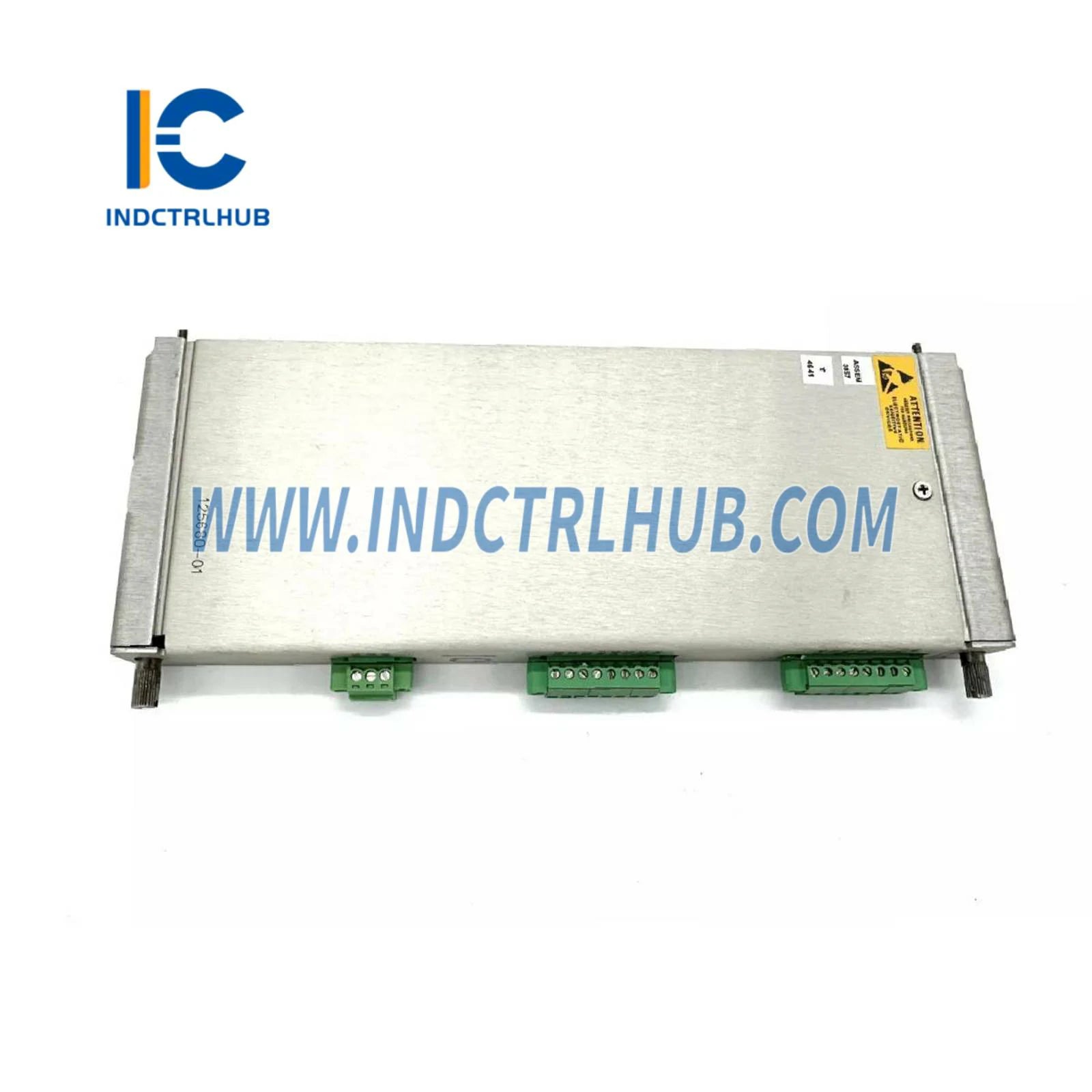

I/O Модуль (небарьерный) |
241,3 x 24,4 x 99,1 мм (9,50 x 0,96 x 3,90 дюйма) |
0,20 кг (0,44 фунта) |
|
I/O Модуль (барьер) |
241,3 x 24,4 x 163,1 мм (9,50 x 0,96 x 6,42 дюйма) |
0,46 кг (1,01 фунта) |
🔹 Информация по заказу
3500/40M-AA-BB
|
Поле |
Вариант |
Описание |
|---|---|---|
|
А |
01 |
Модуль ввода/вывода с внутренним завершением |
|
02 |
Модуль ввода/вывода с внешними окончаниями |
|
|
03 |
Модуль ввода/вывода с внутренними барьерами и внутренними окончаниями |
|
|
Б |
00 |
Нет одобрений |
|
01 |
cNRTLus (Класс 1, Раздел 2) |
|
|
02 |
ATEX / IECEx / CSA (Класс 1, Зона 2) |
🔹 Сохранить
|
Номер детали |
Описание |
|---|---|
|

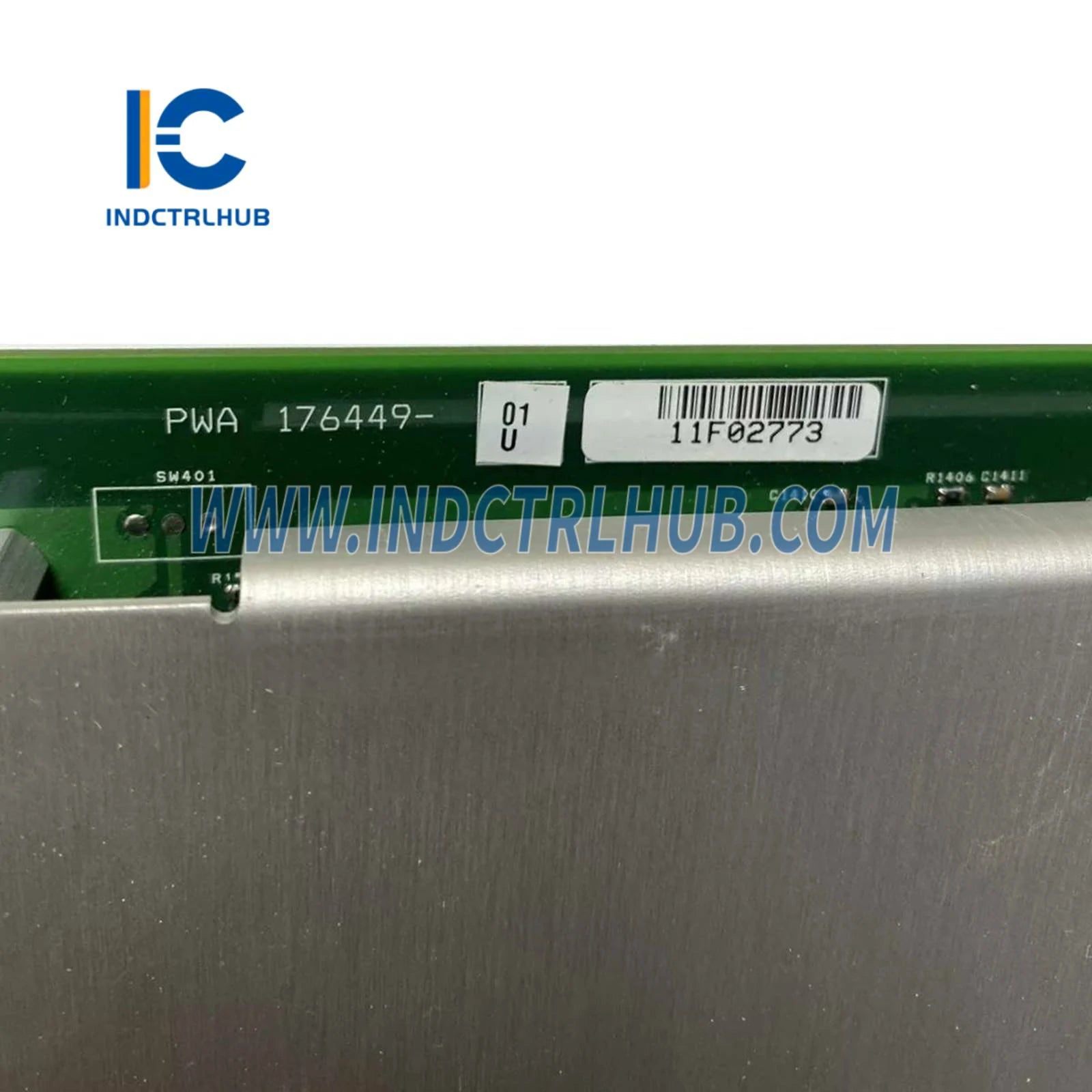

176449-01 |
3500/40M Проксимитор Монитор |
|
125680-01 |
Модуль ввода/вывода Proximitor с внутренними окончаниями |
