Product Description
Обзор продукта

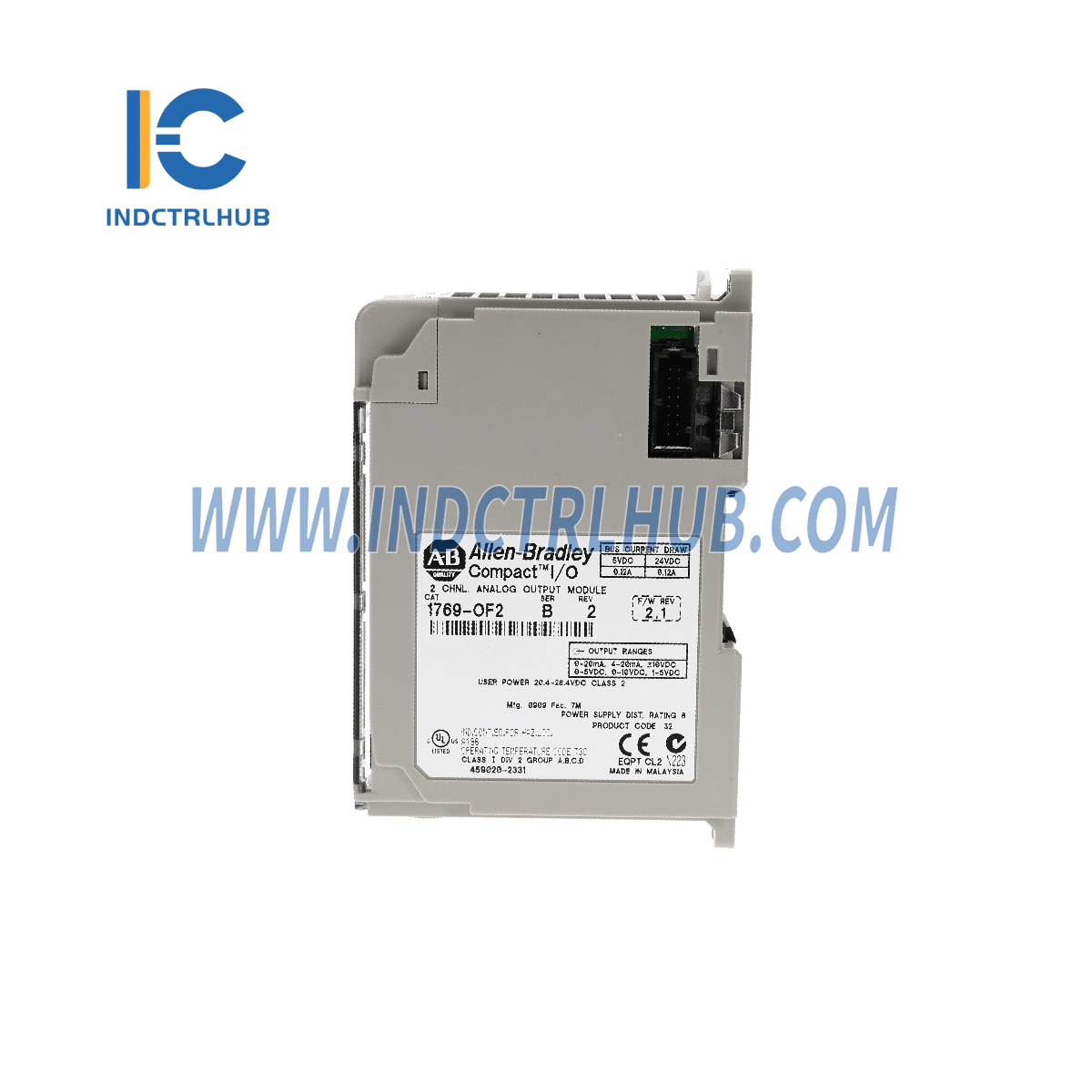

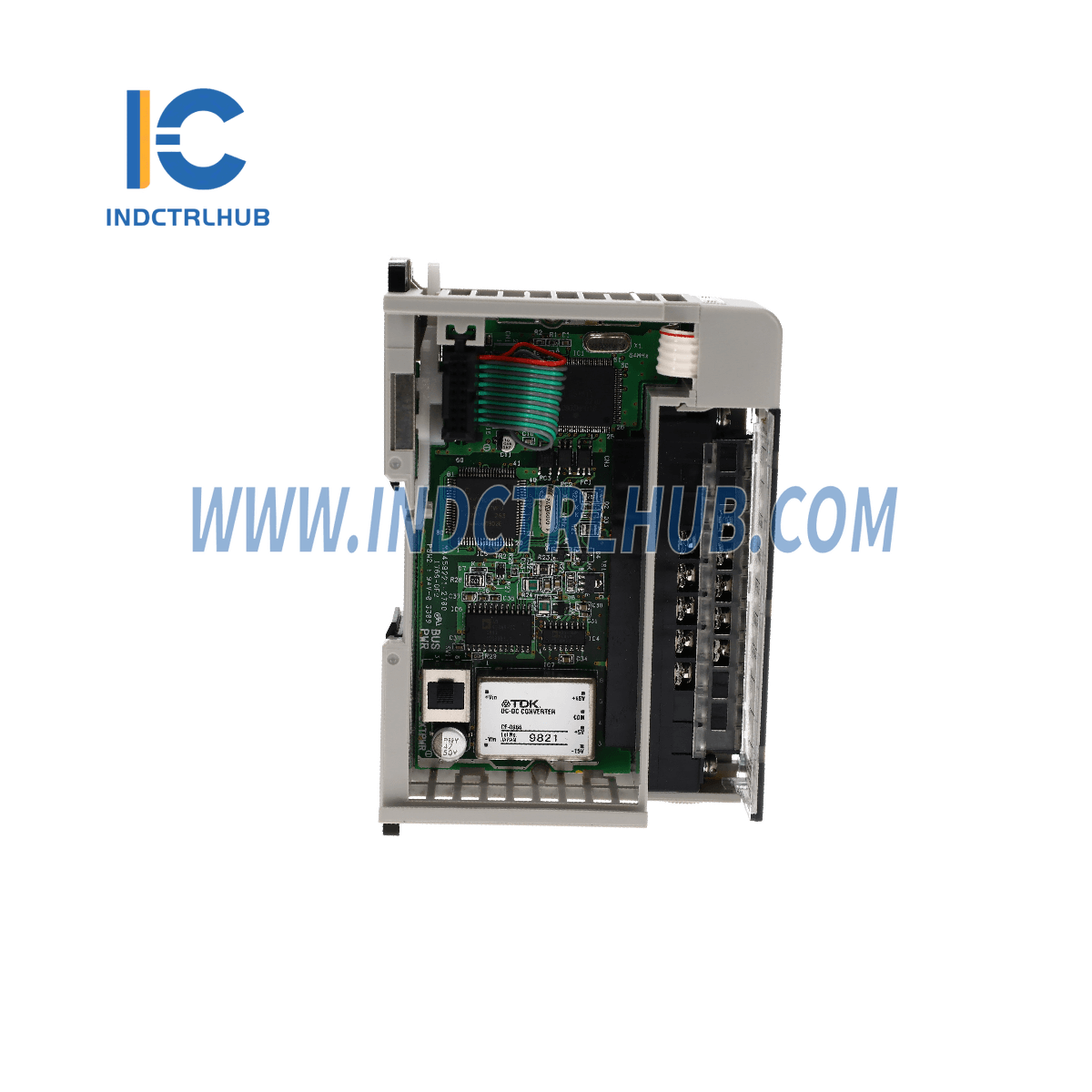

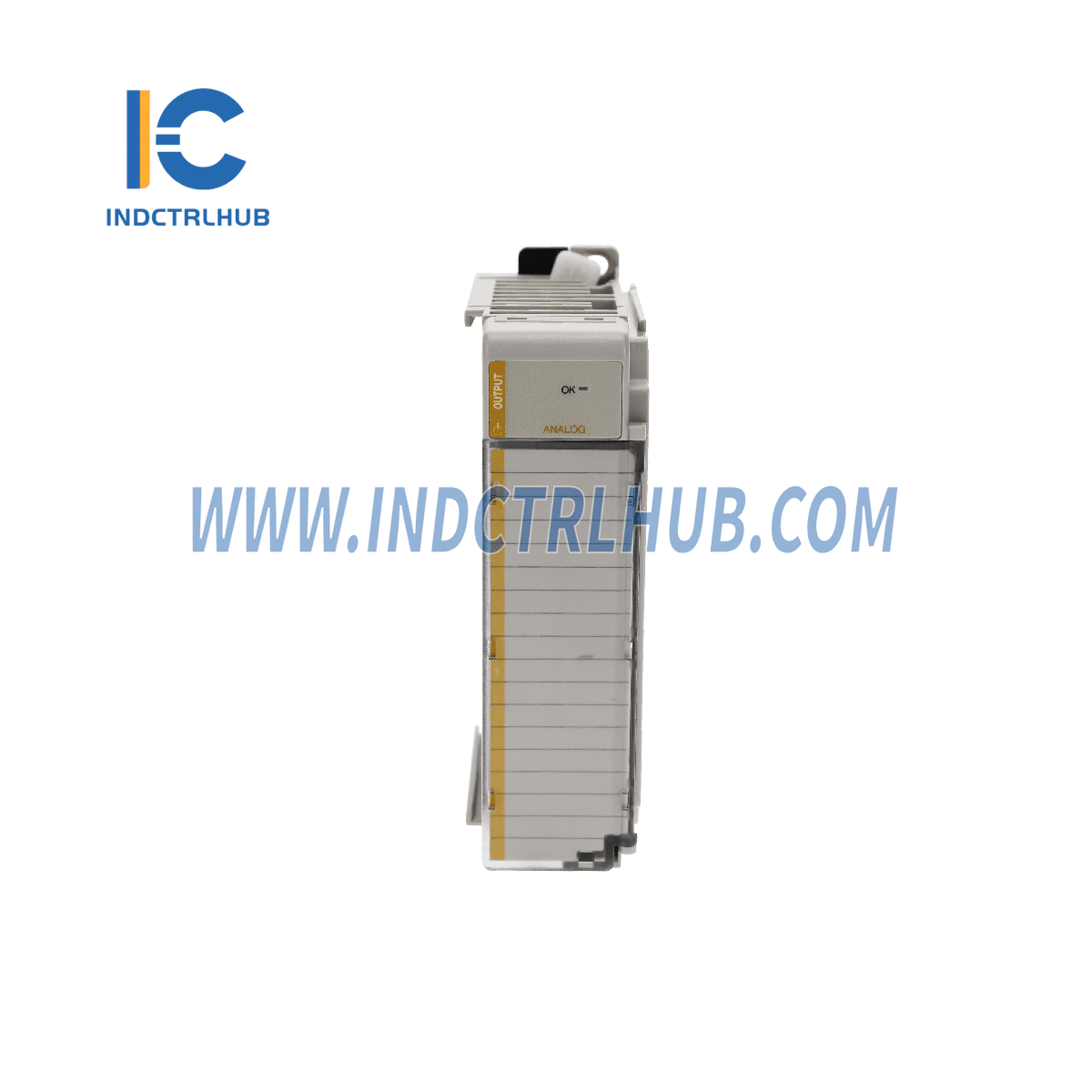

- Производитель: Allen-Bradley
- Модель/Номер детали: 1769-OF2
- Тип модели: CompactLogix 2 Pt A/O C и V Модуль
- Описание: Аналоговый выходной модуль (2 точки для напряжения и тока)
Общие спецификации
| Атрибут | Спецификация |
|---|---|
| Размеры | 118 мм (В) x 87 мм (Г) x 35 мм (Ш) |
| 4.65 дюйма (В) x 3.43 дюйма (Г) x 1.38 дюйма (Ш) | |
| Высота с учетом монтажных вкладок: 5.43 дюйма | |
| Вес при доставке | 300 г (0,65 фунта) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Рабочая температура | 0°C до +60°C (32°F до +140°F) |
| Рабочая влажность | 5% до 95% без конденсации |
| Рабочая высота | 2000 метров (6561 фут) |
| Вибрация (Работа) | 10 до 500 Гц, 5G, 0.030 дюймов пик-пик |
| Вибрация (Работа реле) | 2.0G |
| Удар (рабочий) | 30G панельный монтаж (20G монтаж на DIN-рейку) |
| Шок (Работа реле) | 7.5G панельный монтаж (5G монтаж на DIN-рейку) |
| Нерабочий шок | 40G панельный монтаж (30G монтаж на DIN-рейку) |
| Сертификаты агентства | Сертифицировано C-UL (по CSA C22.2 No. 142) |
| Включено в список UL 508 | |
| Согласно требованиям CE для всех применимых директив | |
| Класс опасной среды | Класс I, Раздел 2, Опасная зона, Группы A, B, C, D |
Электромагнитная совместимость (ЭМС)
| Тест | Спецификация |
|---|---|
| Иммунитет к ЭСД (IEC1000-4-2) | 4 кВ контакт, 8 кВ воздух, 4 кВ косвенный |
| Радиоиммунитет (IEC1000-4-3) | 10 В/м, 80 до 1000 МГц, 80% амплитудная модуляция, +900 МГц ключевой носитель |
| Быстрый переходный импульс (IEC1000-4-4) | 2 kV, 5 kHz |
| Иммунитет к перенапряжениям (IEC1000-4-5) | Гальваническая пушка 1 кВ |
| Проводимая иммунность (IEC1000-4-6) | 10 В постоянного тока, 0,15 до 80 МГц |
Технические характеристики
| Атрибут | Спецификация |
|---|---|
| Аналоговые нормальные рабочие диапазоны | Напряжение: ± 10В постоянного тока, 0 до 10В постоянного тока, 0 до 5В постоянного тока, 1 до 5В постоянного тока |
| Ток: 0 до 20 мА, 4 до 20 мА | |
| Полномасштабные аналоговые диапазоны | Напряжение: ± 10.5В постоянного тока, -0.5 до 10.5В постоянного тока, -0.5 до 5.25В постоянного тока, 0.5 до 5.25В постоянного тока |
| Ток: 0 до 21 мА, 3,2 до 21 мА | |
| Количество выходов | 2 однотактных |
| Ток потребления шины (макс.) | 120 мА при 5 В постоянного тока |
| 120 мА при 24В постоянного тока (если используется дополнительный источник питания 24В постоянного тока, ток, потребляемый от шины, составляет 0 мА) | |
| Рассеивание тепла | 2,63 Вт (всего) |
| Тип преобразователя | Сигма-Дельта |
| Цифровое разрешение по всему диапазону | 14 бит (униполярный); 14 бит с знаком (биполярный) |
| ±10В постоянный ток: знак + 14 бит, 0.64 мВ | |
| 0 до +5В постоянного тока: Знак + 13 бит, 0.64 мВ | |
| 0 до +10В постоянного тока: Знак + 14 бит, 0.64 мВ | |
| +4 до +20 мА: Знак + 14 бит, 1.28 мкА | |
| +1 до +5В постоянного тока: Знак + 13 бит, 0.64 мВ | |
| 0 до +20 мА: Знак + 14 бит, 1.28 мкА | |
| Коэффициент конверсии (все каналы) | макс. 2,5 мс |
| Ответ по шагу на 63% | 2,9 мс |
| Текущая нагрузка на выходное напряжение | 10 мА макс. |
| Резистивная нагрузка на выходе тока | 0 до 500 Ω (включая сопротивление провода) |
| Диапазон нагрузки на выходном напряжении | > 1 кОм при 10 В постоянного тока |
| Макс. индуктивная нагрузка (токовые выходы) | 0,1 мГн |
| Макс. ёмкостная нагрузка (выходы напряжения) | 1 мкФ |
| Полевая калибровка | Не требуется |
| Общая точность | Напряжение на клеммах: ±0,5% от полного диапазона при 25°C |
| Текущий терминал: ±0,35% от полного диапазона при 25°C |
