Product Description
Обзор продукта

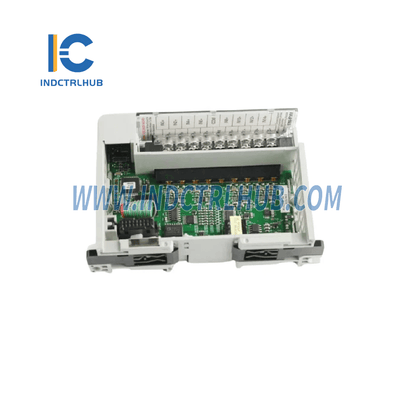

- Производитель: Allen-Bradley
- Модель/Номер детали: 1769-IF16V
- Тип модели: Компактный модуль напряжения A/I на 16 точек Logix
Технические характеристики
| Атрибут | Спецификация |
|---|---|
| Количество входных каналов | 16 |
| Типы входных сигналов | Напряжение (±10В, ±1В, 0–10В DC и т.д.) |
| Разрешение на входе | Зависит от настройки фильтра (до 16 бит) |
| Скорость отклика |
- 16 Гц фильтр: 1550 мс обновление на каждую точку ввода
- Фильтр 50 Гц: обновление 500 мс на каждую точку ввода
- Фильтр 60 Гц: 420 мс обновление на точку ввода
- Фильтр 315 Гц: обновление 90 мс на каждую точку ввода
-
Фильтр 1365 Гц: 35 мс обновление на каждую точку ввода
| Перегрузка на входных терминалах (макс) | ±30 мА непрерывно, ±7.6В DC | | Напряжение изоляции | 500В AC или 710В DC в течение 1 минуты (квалификационный тест) | | Номинальное рабочее напряжение | 30В AC / 30В DC (усиленная изоляция IEC класса II) | | Крутящий момент на терминале (винт) | 0.68 N•m (6 lb•in) | | Вес | Приблизительно 281 г (0.62 lb) | | Размеры (HxWxD) | 118 x 35 x 87 мм (4.65 x 1.38 x 3.43 дюйма) | | Высота (с монтажными ушками) | 138 мм (5.43 дюйма) | | Ширина слота | 1 | | Монтаж | На DIN-рейку или панельный монтаж | | Совместимость источника питания | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 | | Рейтинг расстояния источника питания | Поддерживает до 8 модулей | | Размер провода | 22–14 AWG твердый или 22–16 AWG многожильный медный провод | | Запасные компоненты | - Клеммная колодка: 1769-RTBN18 (1 шт. в комплекте)
- Этикетка двери: 1769-RL2 Серия B (2 в комплекте)
- Замена двери: 1769-RD (2 в комплекте) | | Рейтинг типа корпуса | Нет (открытый стиль) | | Код идентификации поставщика | 1 | | Код типа продукта | 10 | | Код продукта | 46 | | Входные слова | 22 | | Выходные слова | 2 | | Слова конфигурации | 98 |
Скорость отклика и частоты фильтра
| Частота фильтра | Шаг реакции | Обновление по точке ввода | Обновление по модулю |
|---|---|---|---|
| 16 Гц | 1550 мс | 200 мс | 1600 мс |
| 50 Гц | 500 мс | 70 мс | 560 мс |
| 60 Гц | 420 мс | 60 мс | 480 мс |
| 315 Гц | 90 мс | 15 мс | 120 мс |
| 1365 Гц | 35 мс | 5 мс | 40 мс |
Основные характеристики
- 16 аналоговых входных каналов для измерения напряжения
-
Диапазон входного напряжения:
- ±10 В постоянного тока (типично)
- Другие диапазоны доступны в зависимости от конфигурации
- Защита от перегрузки: ±30мА непрерывно, ±7.6В DC на входных клеммах
- Высокое изоляционное напряжение: 500В переменного тока или 710В постоянного тока в течение 1 минуты (квалификационный тест)
- Класс II IEC Укрепленная изоляция
- Настройки скорости обновления: Выбираемые частоты фильтра (16 Гц до 1365 Гц) для различных времен отклика
- DIN-рейка или настенное крепление для гибкой установки
- Широкая совместимость: Работает с контроллерами серии CompactLogix 1769
- Заменяемые компоненты: Включает варианты заменяемых клеммных блоков и этикеток для дверей
- Температурный рейтинг: Разработан для работы в промышленных условиях
Приложения
- Измерение напряжения: Идеально подходит для систем, требующих точного измерения аналоговых напряжений.
- Промышленная автоматизация: Может использоваться в управлении процессами, мониторинге машин и других автоматизационных задачах, требующих измерения напряжения.
- Сбор данных: Подходит для приложений, где необходима высокоскоростная сбор данных по напряжению.
- OEM оборудование: Часто используется в встроенных системах управления, требующих аналогового ввода от датчиков или других устройств.
