Product Description
Подробная информация о продукте
Производитель: Allen-Bradley

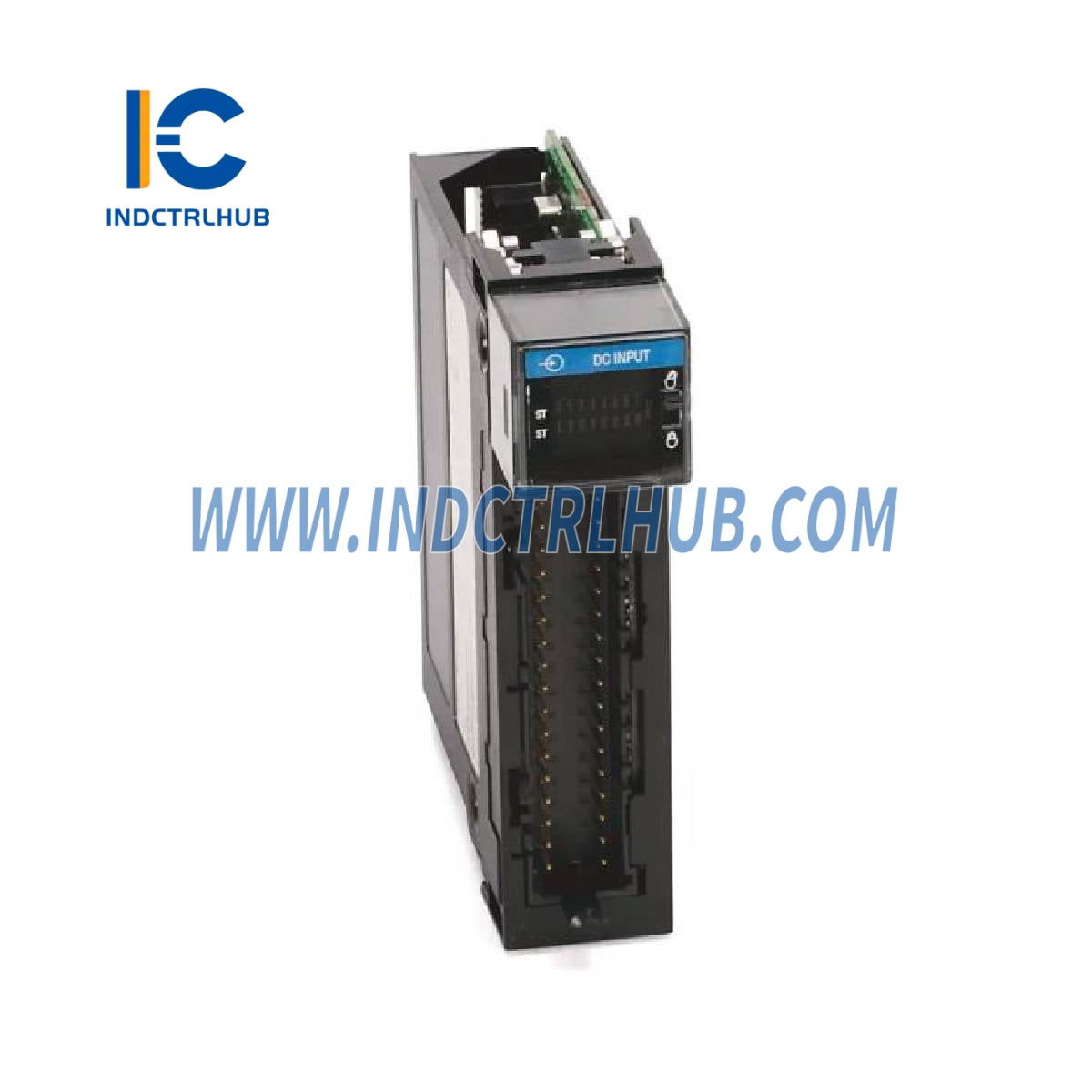

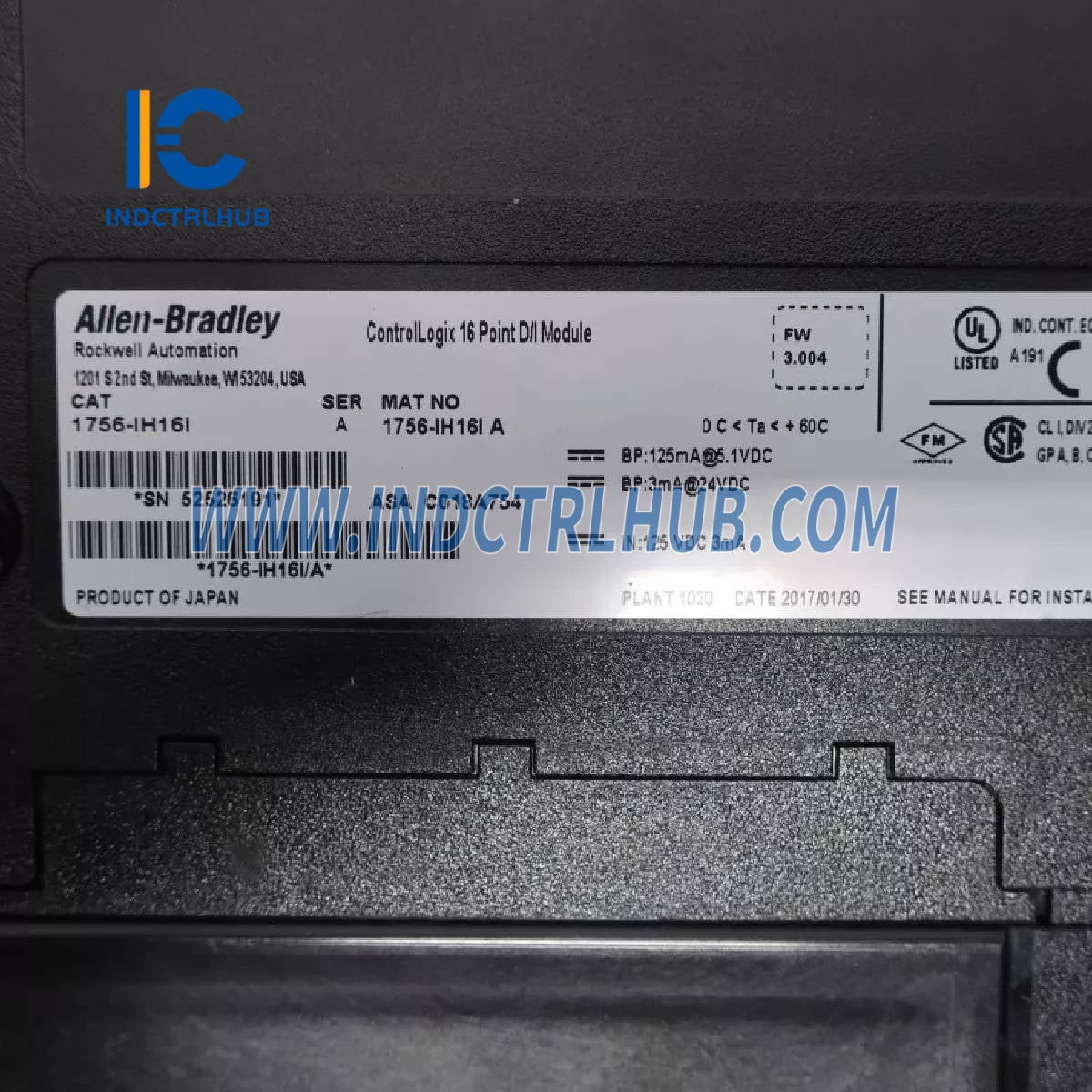

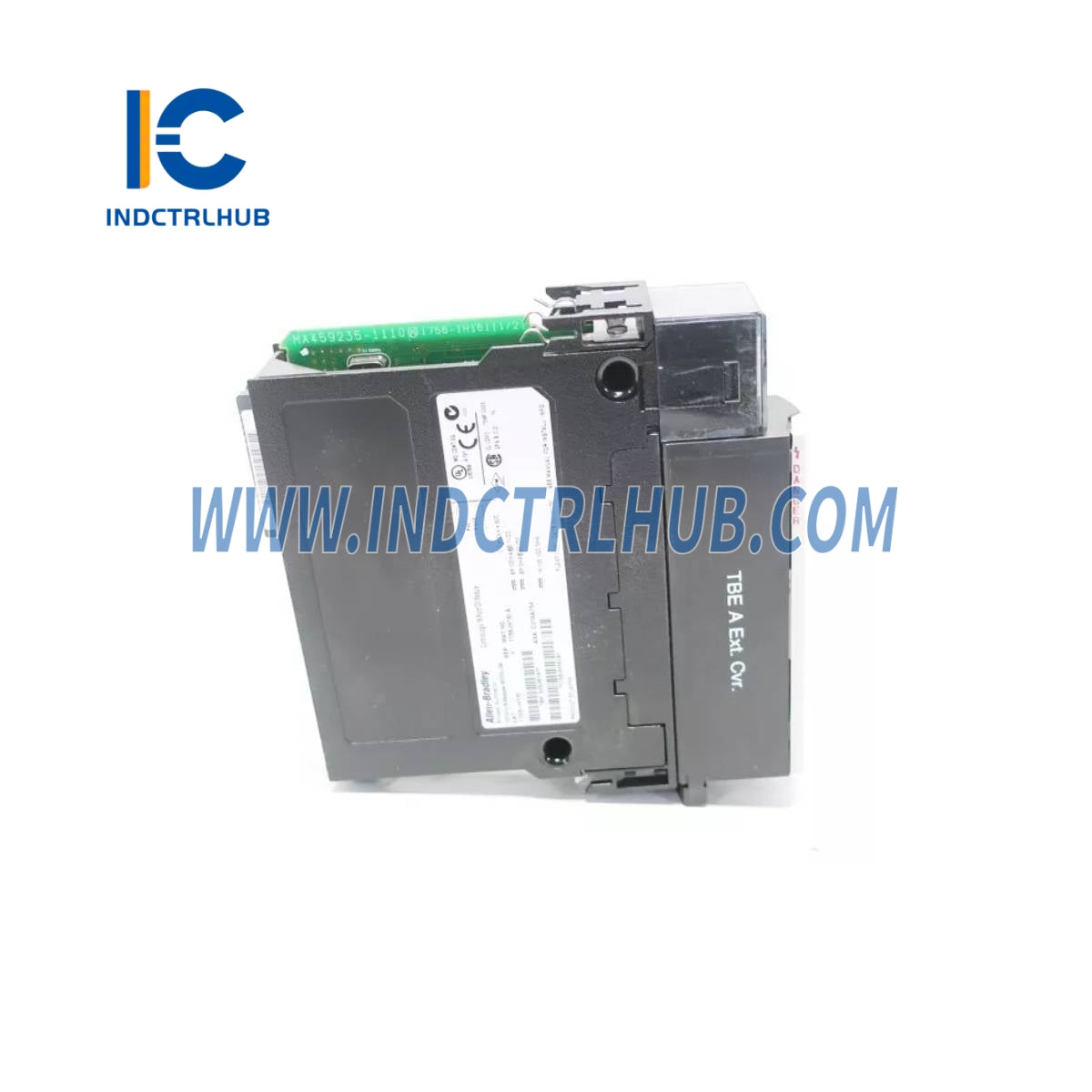

Модель/Номер детали: 1756-IH16I
Описание: Модуль цифрового входа ControlLogix на 16 точек
Технические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Входы |
16 индивидуально изолированных |
|
Категория напряжения |
125 В постоянного тока приемник/источник |
|
Диапазон рабочей напряженности |
90…146 В постоянного тока |
|
Номинальное входное напряжение |
125 В постоянного тока |
|
Время задержки ввода (винт к задней панели) |
С выключенного на включенное: 2 мс макс + время фильтра С включенного на выключенное: 6 мс макс + время фильтра |
|
Выбор времени фильтра пользователем |
0 мс, 1 мс, 2 мс, 9 мс или 18 мс |
|
Потребляемый ток при 5,1 В |
125 мА |
|
Потребляемый ток при 24 В |
3 мА |
|
Общая мощность спинального соединения |
0,71 дюйма |
|
Потеря мощности (макс) |
5 В @ 60 °C (140 °F) |
|
Тепловое рассеивание |
17,05 БТЕ/час |
|
Напряжение в состоянии отключения (макс.) |
20 В постоянного тока |
|
Ток в неактивном состоянии (макс.) |
0,8 мА |
|
Ток в состоянии включения (мин) |
1 мА при 90 В постоянного тока |
|
Ток в состоянии включения (макс.) |
3 мА при 146 В постоянного тока |
|
Снижение напряжения в рабочем состоянии |
90…146 В постоянного тока при 50 °C (122 °F), 12 каналов включены 90…132 В постоянного тока при 55 °C (131 °F), 14 каналов включены 90…125V DC @ 60 °C (140 °F), 16 каналов ВКЛ 90…146 В постоянного тока при 30 °C (86 °F), 16 каналов включены |
|
Входной ток (макс) |
250 мА |
|
Входное сопротивление (макс) |
48,67 кОм при 146 В постоянного тока |
|
Время циклического обновления |
200 мкс…750 мс |
|
Изменение состояния |
Программируемый |
|
Временная метка входных данных |
±200 мкс |
|
Напряжение изоляции |
250В (постоянный), базовый тип изоляции, входы-на-заднюю панель и вход-вход |
|
Модульный ключ |
Электронный, программируемый программным обеспечением |
|
Корпус съемного клеммника |
1756-TBCH, 1756-TBS6H |
|
RTB-ключение |
Пользовательские механические |
|
Ширина слота |
1 |
|
Категория провода |
1 |
|
Тип корпуса |
Нет (открытый стиль) |
|
Североамериканский температурный код |
Т4 |
|
Защита от обратной полярности |
Да |
