Product Description
Подробная информация о продукте

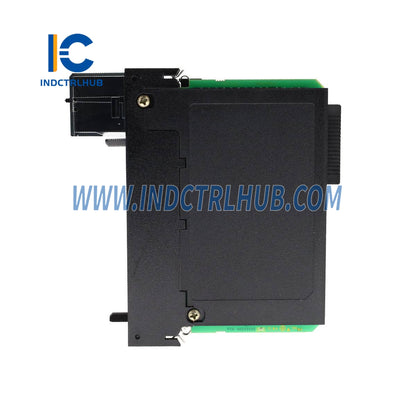

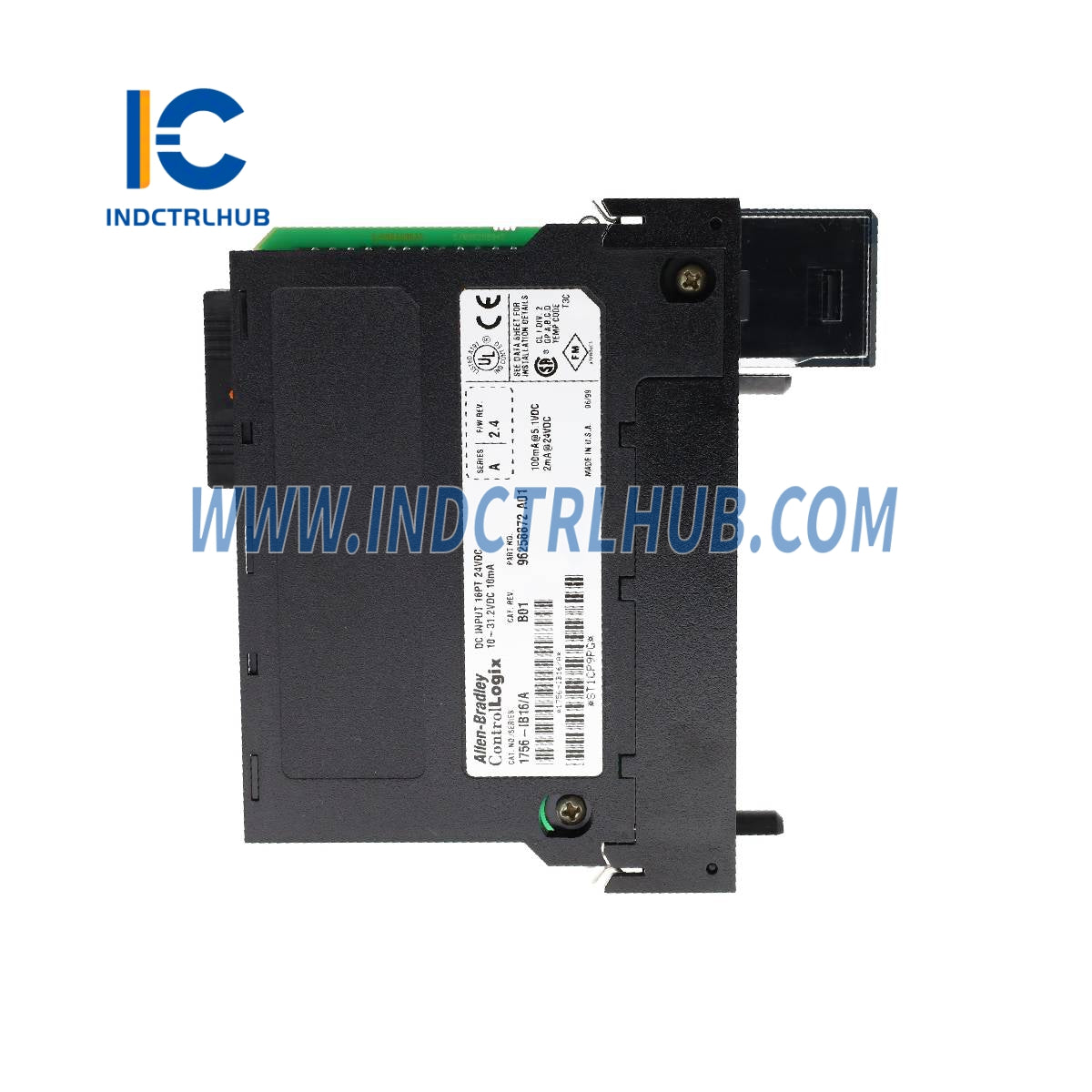

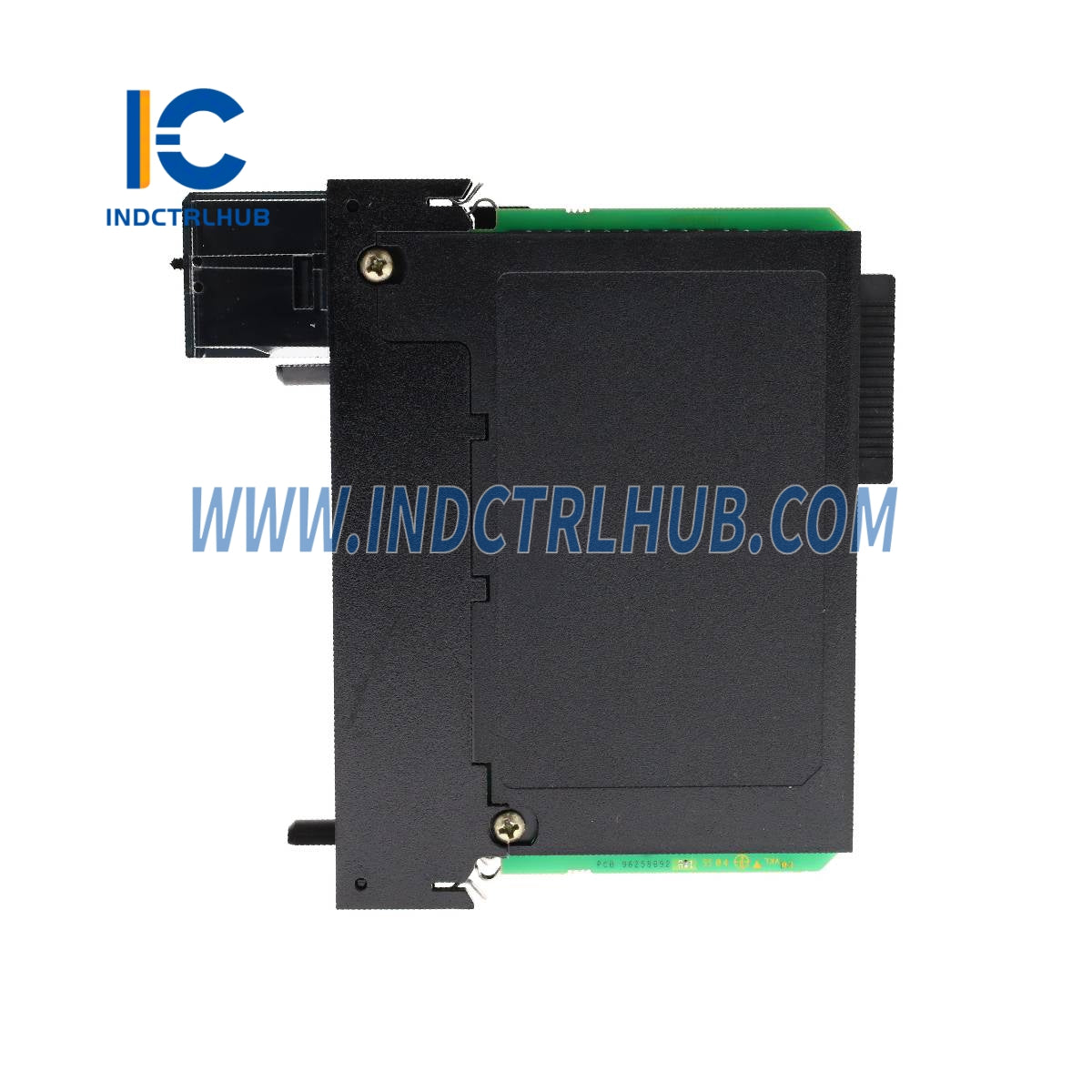

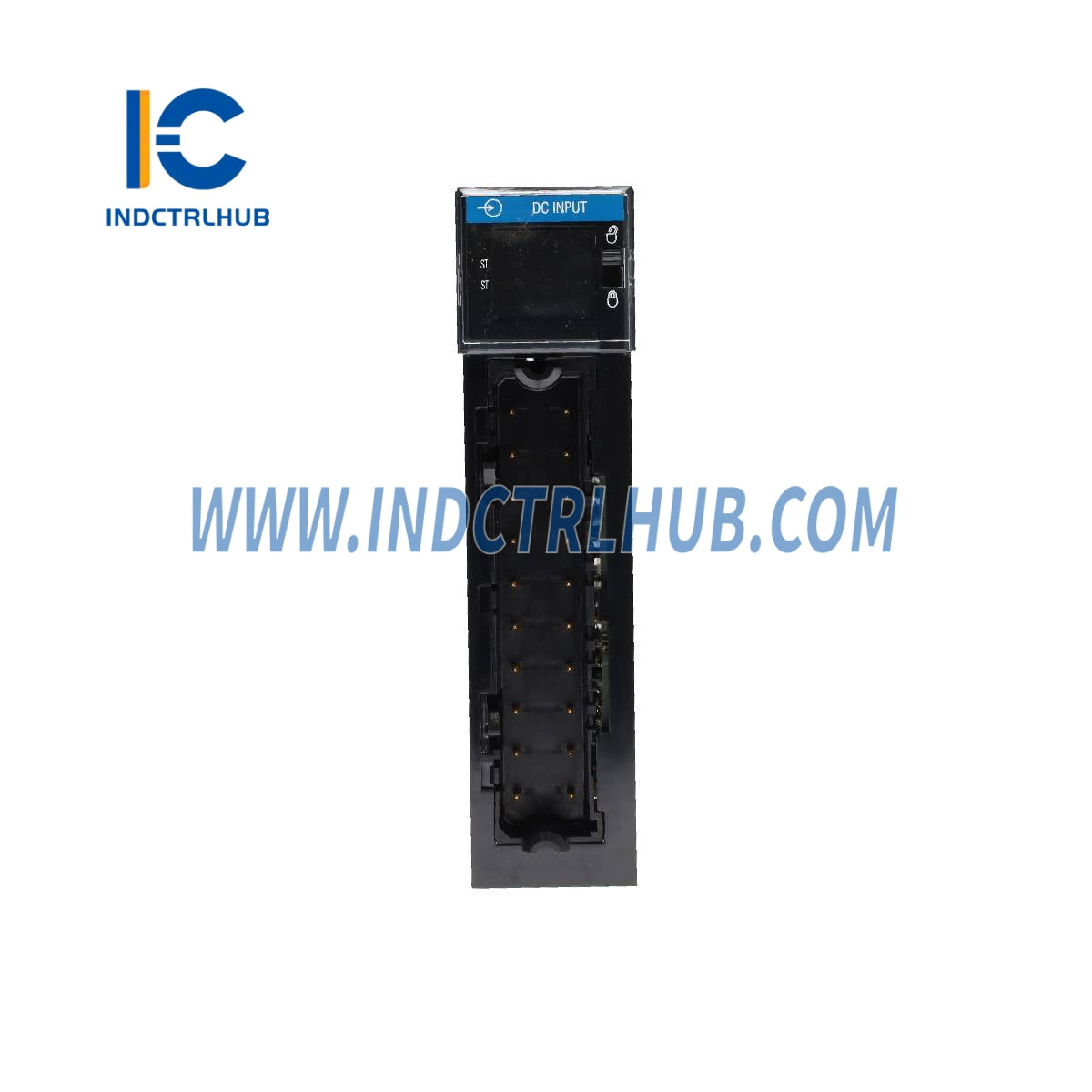

Производитель: Allen-Bradley
Модель/Номер детали: 1756-IB16
Описание: Модуль цифрового входа ControlLogix на 16 точек 12/24V DC
Технические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Входы |
16 (8 очков/группа) |
|
Категория напряжения |
Потребитель постоянного тока 12/24 В |
|
Диапазон рабочей напряженности |
10…31,2 В постоянного тока |
|
Номинальное входное напряжение |
24 В постоянного тока |
|
Время задержки ввода (винт к задней панели) |
С выключения на включение: 290 мкс номинально/1 мс макс + время фильтрации Включение/выключение: 700 мкс номинально/2 мс макс + время фильтрации |
|
Выбор времени фильтра пользователем |
0 мс, 1 мс, 2 мс, 9 мс или 18 мс |
|
Потребляемый ток при 5,1 В |
100 мА |
|
Потребляемый ток при 24 В |
2 мА |
|
Общая мощность спинального соединения |
0,56 дюйма |
|
Потеря мощности (макс) |
5.1 Вт при 60 °C (140 °F) |
|
Тепловое рассеивание |
17,39 БТЕ/час |
|
Напряжение в состоянии отключения (макс.) |
5V |
|
Ток в неактивном состоянии (макс.) |
1,5 мА |
|
Ток в открытом состоянии |
Мин.: 2 мА при 10 В постоянного тока Макс: 10 мА при 31.2В постоянного тока |
|
Входной ток (макс) |
250 мА пик (уменьшается до < 37% за 22 мс, без активации) |
|
Входное сопротивление (макс) |
3,12 кОм при 31,2 В постоянного тока |
|
Время циклического обновления |
200 мкс…750 мс |
|
Изменение состояния |
Программируемый |
|
Временная метка входных данных |
±200 мкс |
|
Напряжение изоляции |
250В (постоянный ток), тип усиленной изоляции, входы на заднюю панель 250В (постоянный), базовый тип изоляции, группа ввода к группе ввода Нет изоляции между отдельными входами |
|
Модульный ключ |
Электронный, программируемый программным обеспечением |
|
Корпус съемного клеммника |
1756-TBNH, 1756-TBSH, 1756-TBNHXT, 1756-TBSHXT |
|
RTB-ключение |
Пользовательские механические |
|
Ширина слота |
1 |
|
Категория провода |
1 |
|
Размер провода |
Одножильный провод: 0,33…2,1 мм² (22…14 AWG) медный, моножильный или многожильный Двойной провод: 0,33…1,3 мм² (22…16 AWG) жесткий или многожильный медный |
|
Спецификации крутящего момента клеммных блоков |
1,36 Н•м (12 фунт•дюйм) |
|
Тип корпуса |
Нет (открытый стиль) |
|
Температурный код |
Т3 |
|
Защита от обратной полярности |
Да |
