Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

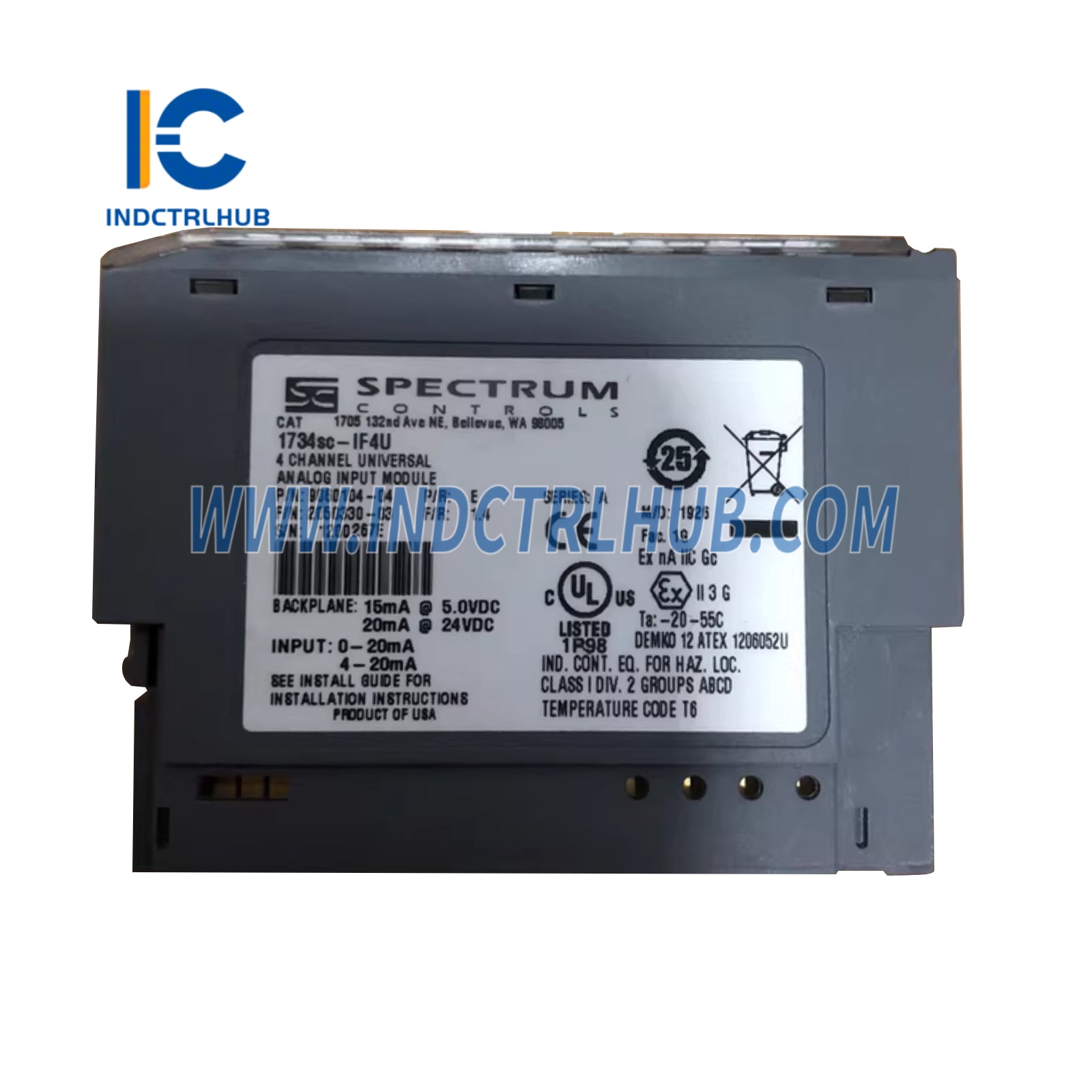

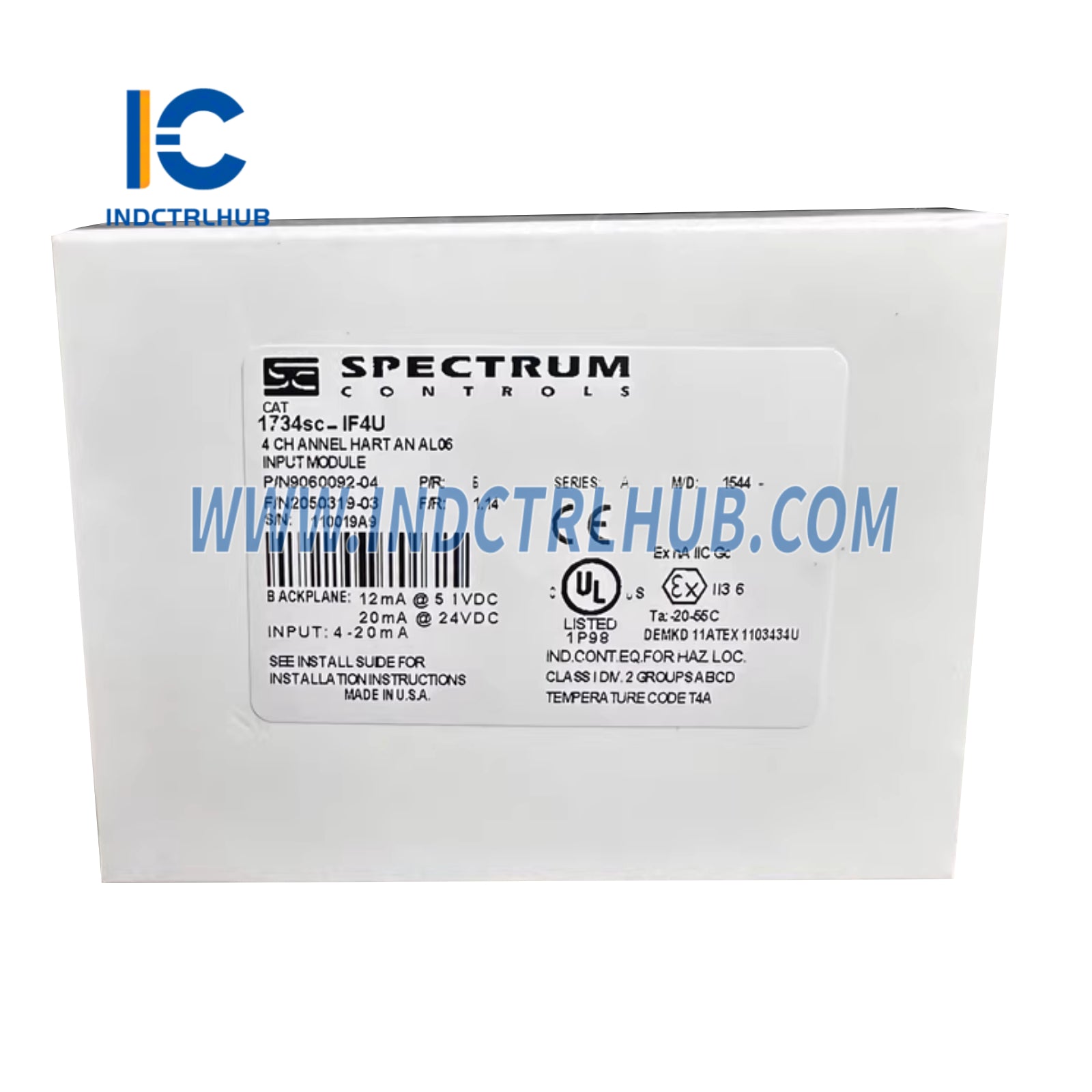

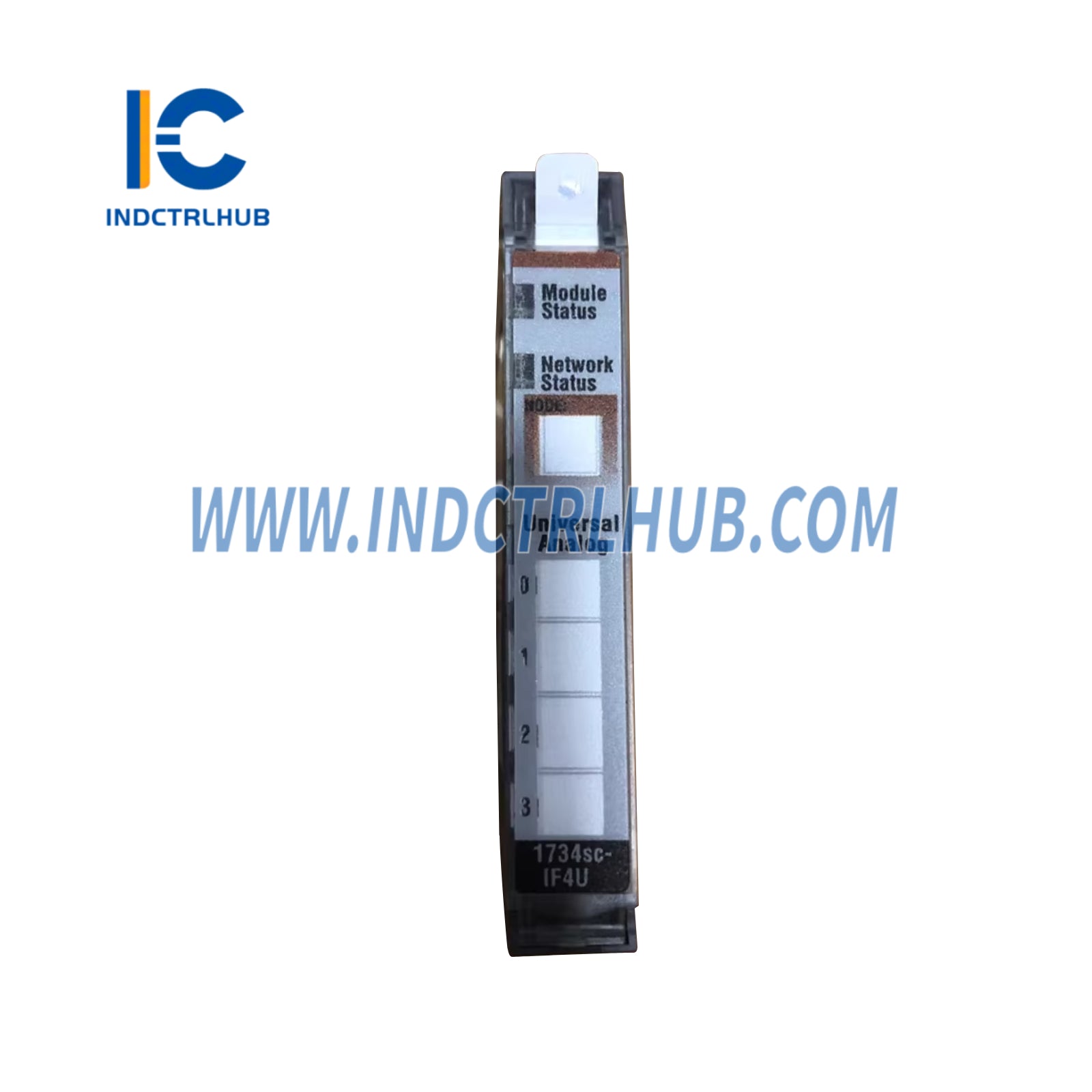

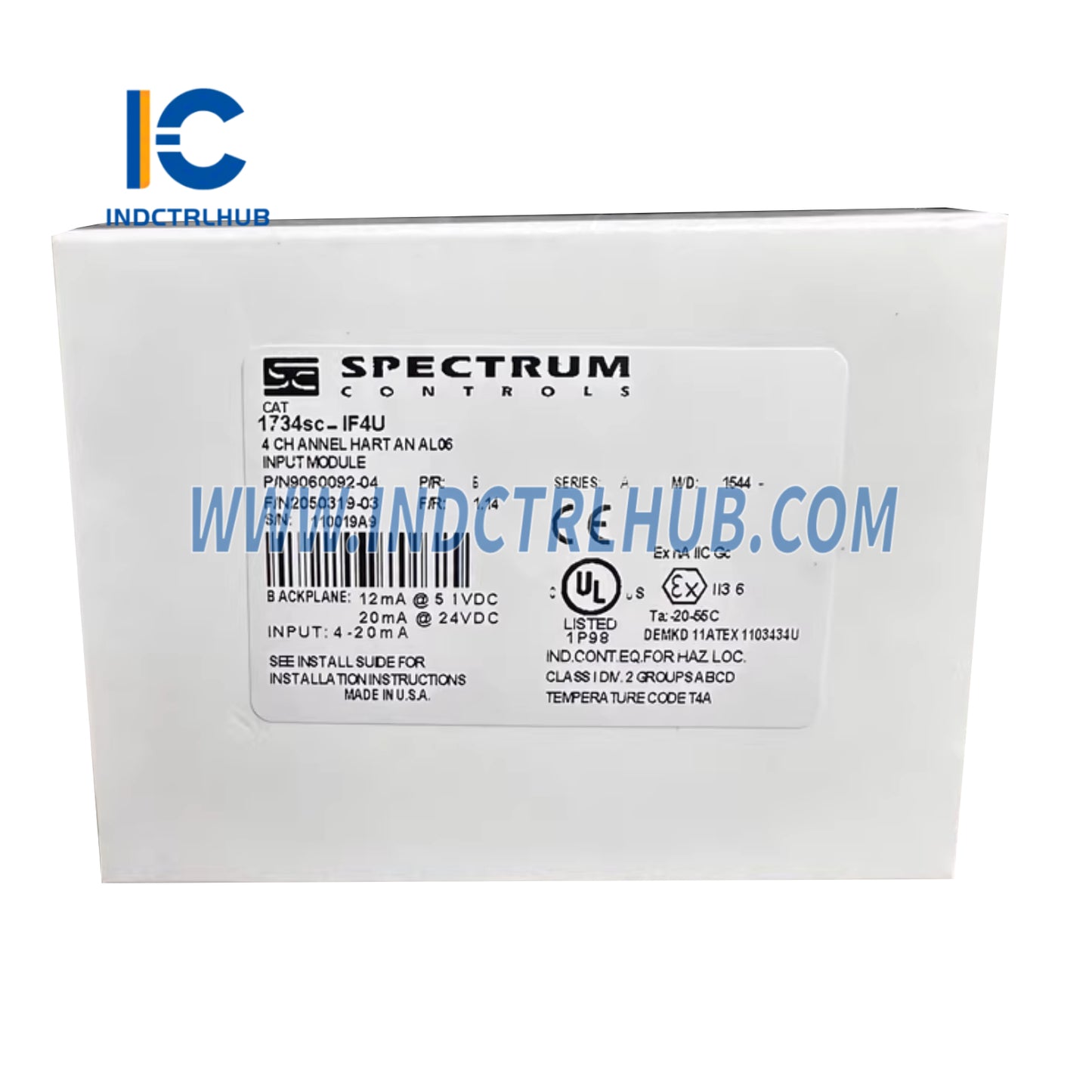

1734SC-IF4U |
|
Описание |
Модуль универсального аналогового входа POINT I/O на 4 канала |
🔹 Общие характеристики
|
Параметр |
Спецификация |
|---|---|
|
Расположение модуля |
1734-ТБxx |
|
POINTBus Ток |
15 мА |
|
Потеря мощности (макс) |
0,6 Вт при 28,8 В постоянного тока |
|
Тепловое рассеяние (макс) |
2,0 BTU/ч @ 28,8 ВDC |
|
Напряжение изоляции |
50В (постоянный ток), Тип базовой изоляции (Контроллер к полю) |
|
Изоляция между каналами |
Низкий уровень, негалванический |
|
Напряжение между каналами |
10 В постоянного тока, измеряемое между выводами IN- (5 В постоянного тока для диапазона ±10 В) |
|
Максимальное напряжение между любыми двумя контактами |
24 В постоянного тока |
|
Допустимое напряжение на любом входном контакте от заземления поля |
±11В |
|
Внешний постоянный ток - Напряжение питания (номинальное) |
24 В постоянного тока |
|
Внешнее DC питание - Диапазон напряжения |
10…28,8 В постоянного тока |
|
Внешний постоянный ток - Ток питания |
20 мА при 24 В постоянного тока |
|
Габариты (В × Ш × Г) |
56 × 12 × 75.5 мм (2.21 × 0.47 × 2.97 дюйма) |
|
Положение переключателя ключа |
3 |
|
Рейтинг типа оболочки |
Нет (открытый стиль) |
|
Размер провода |
Определяется установленным клеммным блоком |
|
Категория проводки |
2 - на сигнальных портах |
|
Тип провода |
Экранированный |
|
Крутящий момент винта базового терминала |
Определяется установленным клеммным блоком |
|
Вес (приблизительный) |
35 г (1,235 унции) |
