Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

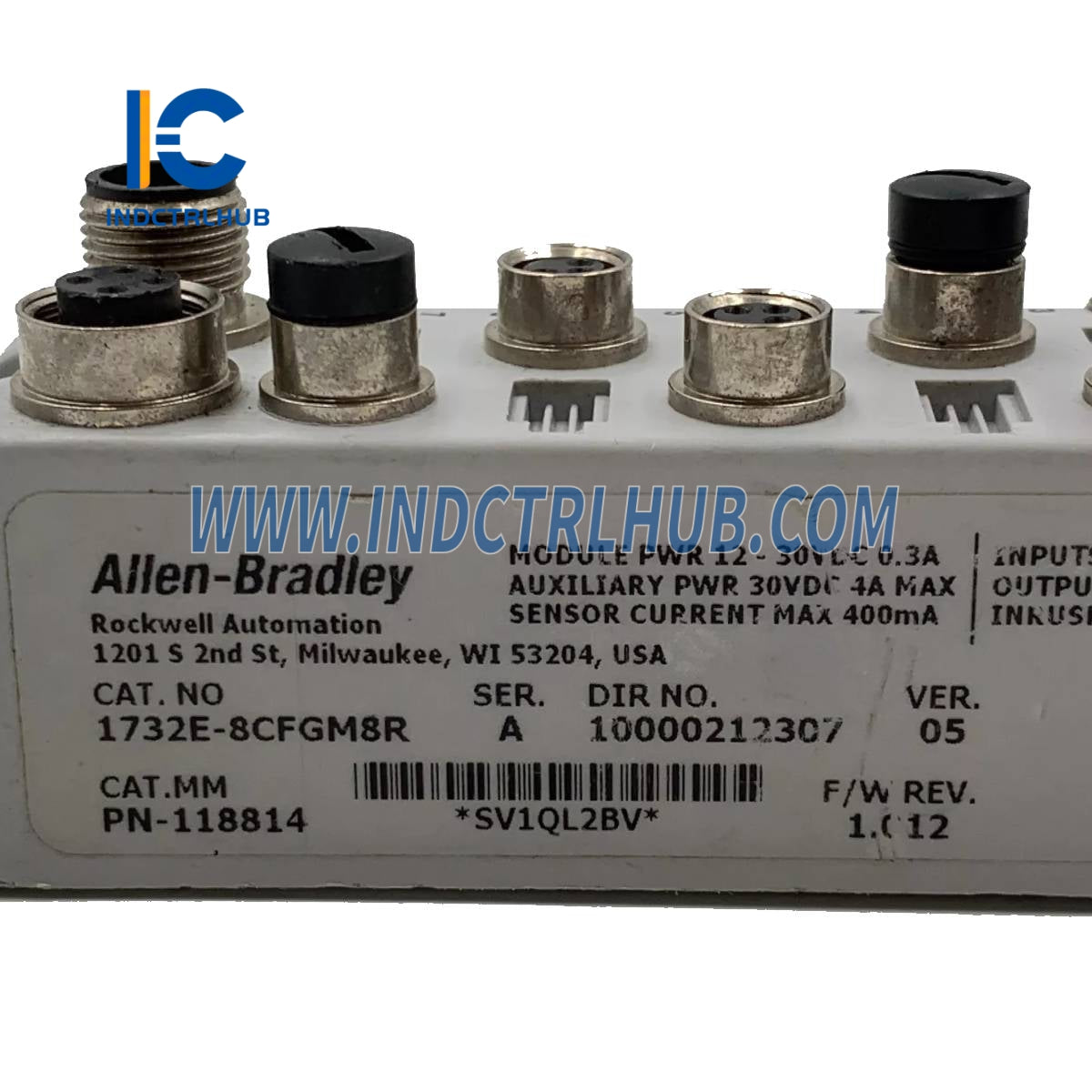

1732E-8CFGM8R |
|
Описание |

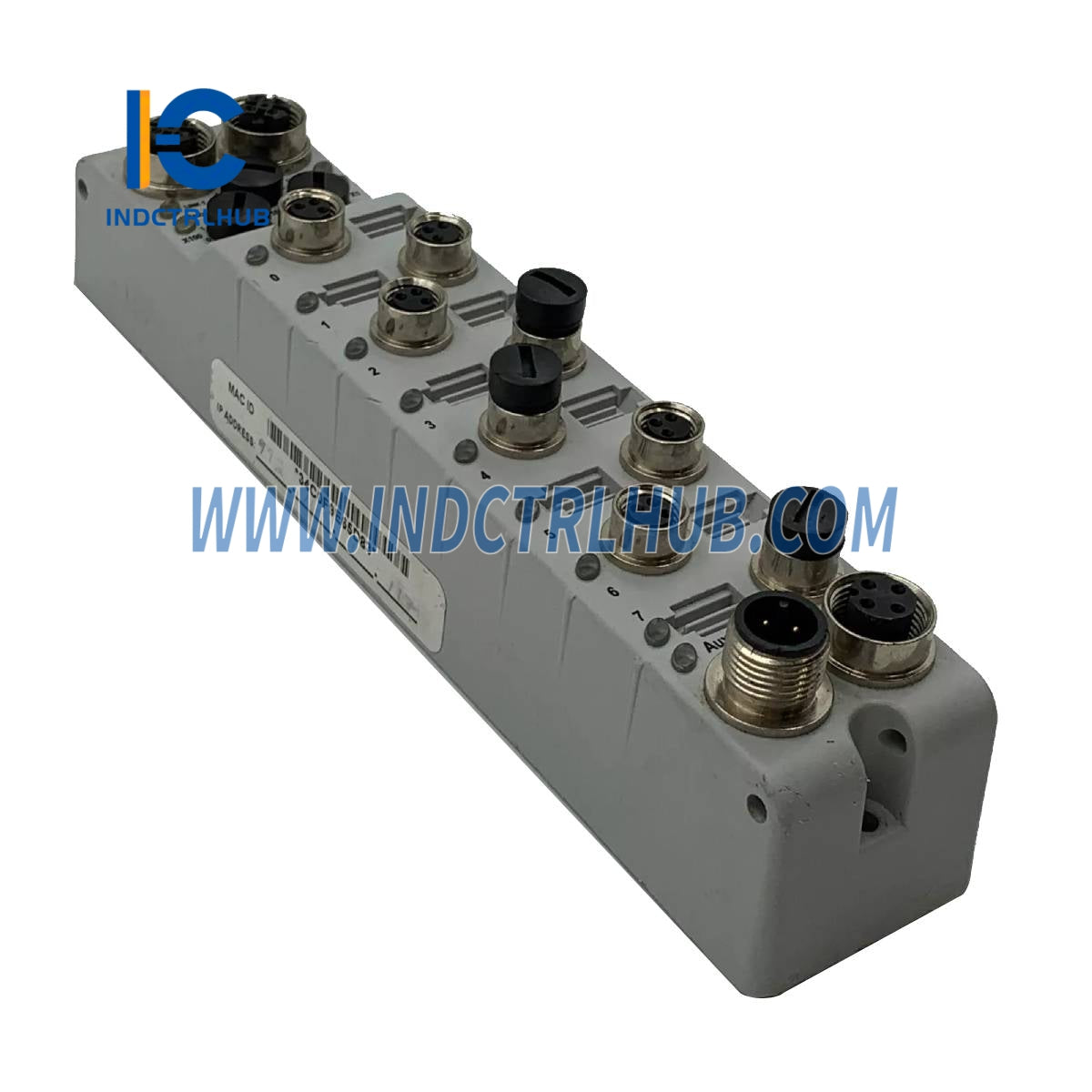

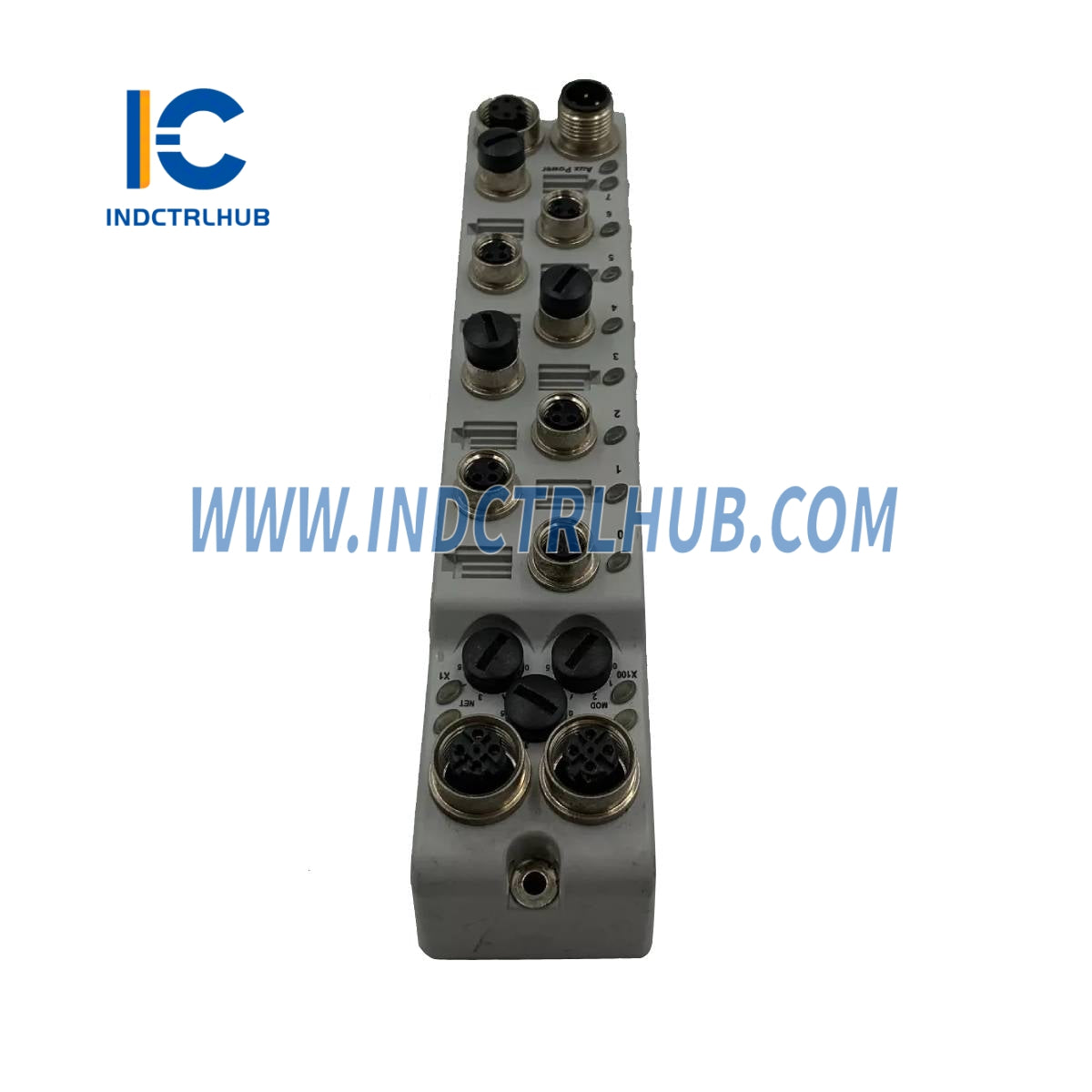

Модуль Ethernet/IP CompactBlock Guard Safety |
🔹 Общие характеристики
|
Атрибут |
Ценить |
|---|---|
|
Напряжение (Мощность, Макс) |
30 В постоянного тока |
|
Напряжение (Мощность, Мин) |
12 В постоянного тока |
|
Ток (Мощность модуля, макс. на модуль) |
300 мА при 24 В постоянного тока |
|
Текущий (Вспомогательная энергия, только модуль) |
25 мА при 24В постоянного тока (без цифровых выходных нагрузок, нагрузок по напряжению датчиков или нагрузок по цепочке питания) |
|
Ток (Вспомогательная энергия, макс. на модуль) |
4A @ 24V DC (включая нагрузки цифрового выхода, нагрузки сенсоров и нагрузки по цепочке питания) |
|
Напряжение изоляции |
Типовое испытание при 707 В постоянного тока в течение 60 секунд |
|
Скорость связи |
EtherNet/IP (10/100 Мбит/с, полный/полудуплекс) |
|
Длина автобуса |
100 метров на сегмент |
|
Индикаторы состояния |
- Статус модуля: Красный/Зеленый - Статус сети: Красный/Зеленый - Статус ссылки: Зеленый/Желтый - Статус питания: Зеленый - Светодиод ввода/вывода: желтый |
|
Размеры (В x Ш x Г) |
Прибл. 179 x 37 x 27 мм (7.05 x 1.46 x 1.06 дюйма) |
|
Рейтинг пилотской службы |
ДС-14 |
|
Вес (приблизительный) |
0,34 кг (0,75 фунта) |
|
Категория проводки |
- 1 (Сигнальные порты) - 1 (Порты питания) - 1 (Порты связи) |
🔹 Спецификации ввода (1732E-8CFGM8R, 1732E-IB8M8SOER)
|
Атрибут |
Ценить |
|---|---|
|
Количество входов |
8 (Тип раковины) |
|
Напряжение в открытом состоянии |
- Мин.: 11 В постоянного тока - Номинальное напряжение: 24 В постоянного тока - Макс.: 30 В постоянного тока |
|
Напряжение в состоянии отключения (макс.) |
5 В постоянного тока |
|
Ток в открытом состоянии |
- Мин: 180 µA при 11V DC - Макс: 5.0 мА при 30В DC |
|
Ток в неактивном состоянии (макс.) |
90 мкА при 5 В постоянного тока |
|
Датчик напряжения |
- Мин.: 10 В постоянного тока - Макс.: 30 В постоянного тока |
|
Фильтр ввода |
0 мс (по умолчанию), 2 мс, 4 мс, 8 мс, 16 мс |
🔹 Спецификации выхода (1732E-8CFGM8R, 1732E-OB8M8SR)
|
Атрибут |
Ценить |
|---|---|
|
Количество выходов |
8 (Тип источника) |
|
Напряжение в открытом состоянии |
- Мин.: 11 В постоянного тока - Номинальное напряжение: 24 В постоянного тока - Макс.: 30 В постоянного тока |
|
Ток в открытом состоянии |
0,5 А на выход (до 4 А на модуль) |
|
Ток утечки (выход в нерабочем состоянии, макс.) |
50 мкА |
|
Рейтинг пилотской службы |
ДС-14 |
|
Максимальный импульсный ток на выходе |
1.2 А на 10 мс (повторяемо каждые 2 с) |
