Product Description
Общая информация
|
Параметр |
Ценить |
|---|---|
|
Производитель |
Аллен-Брэдли |
|
Модель/Номер детали |
140-CMN-6300 |
|
Описание |

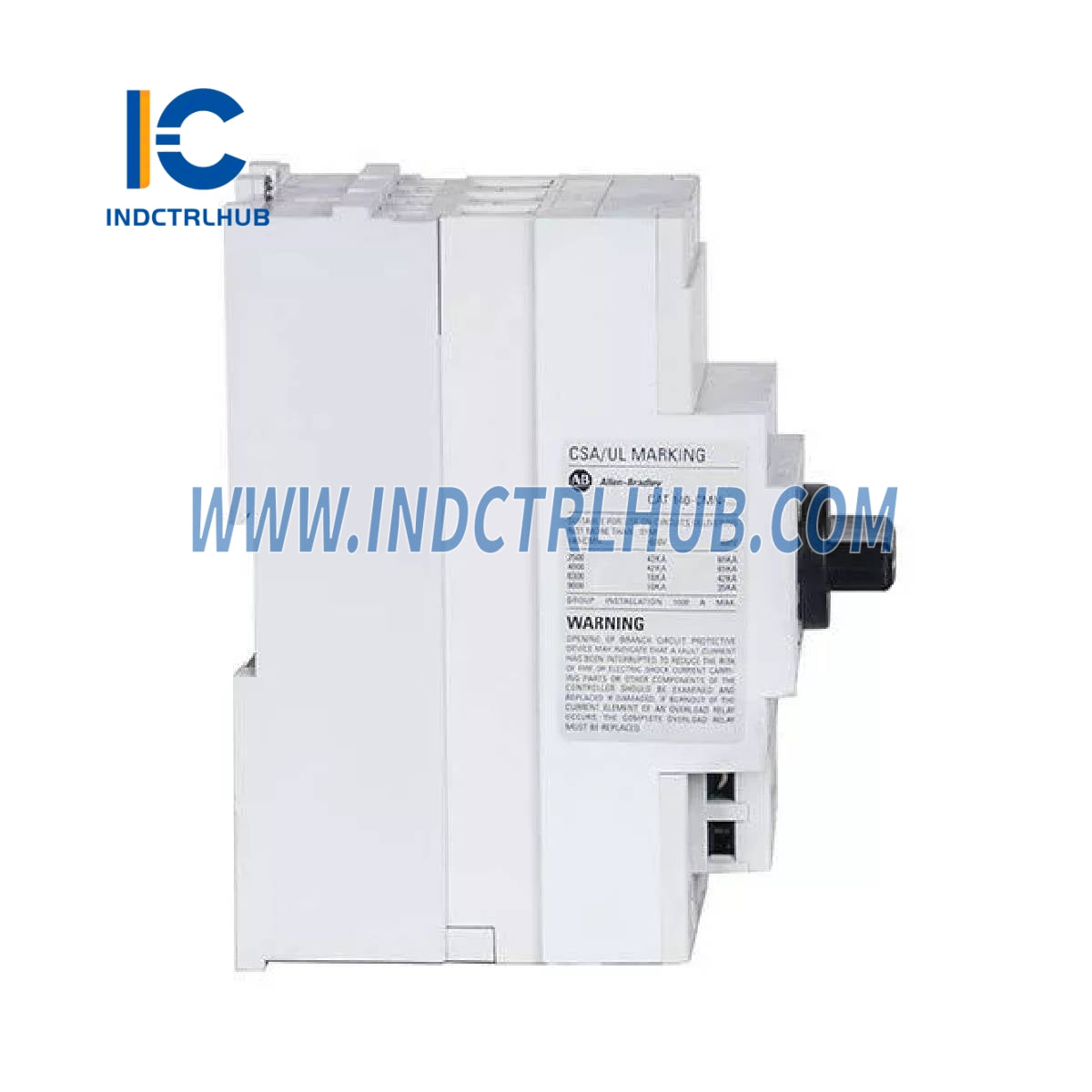

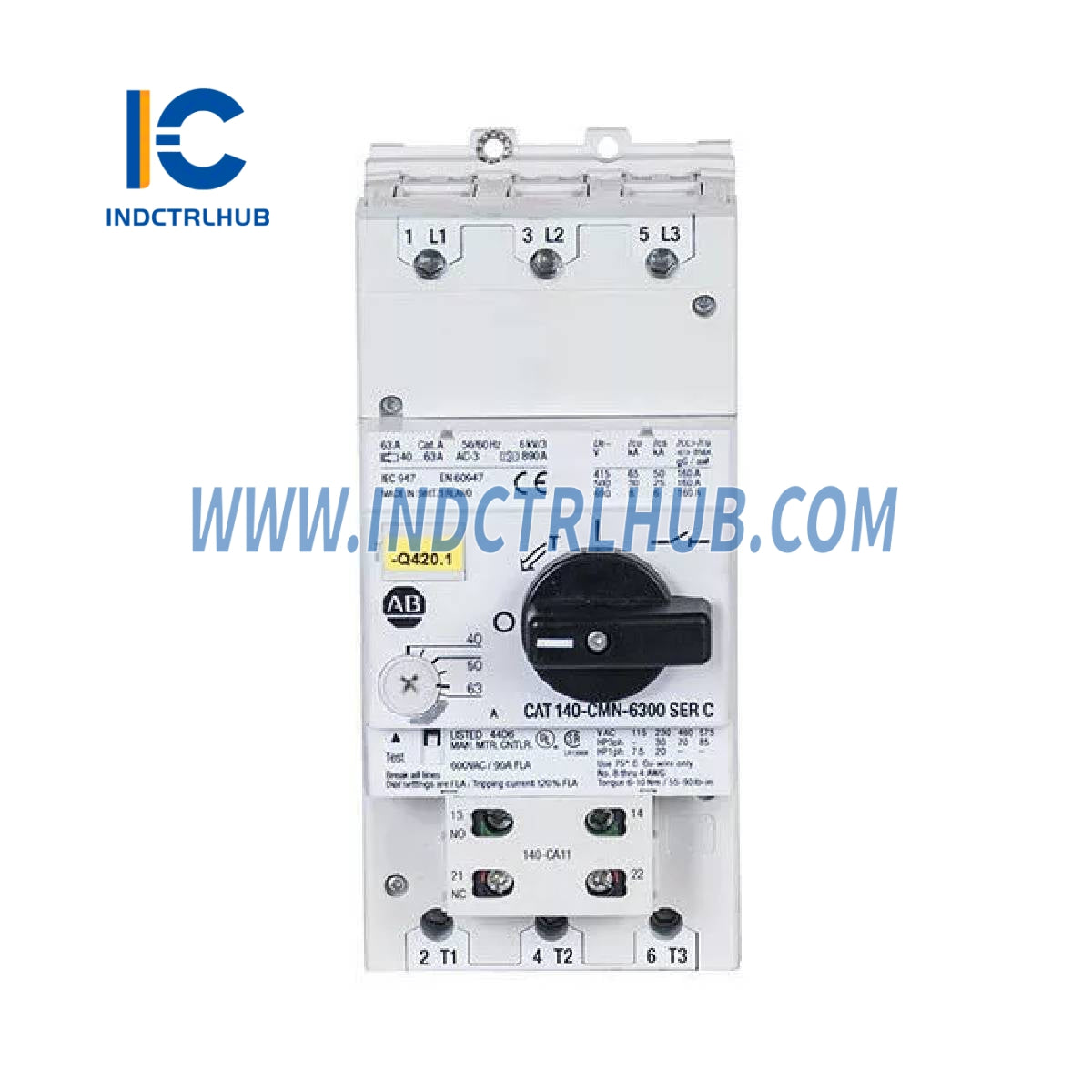

Автоматический выключатель защиты двигателя |
Данные производительности IEC
|
Атрибут |
140-CMN-6300 |
|---|---|
|
Номинальный рабочий ток, Ie [A] |
63 |
|
Магнитный ток сброса [A] |
890 |
Переключение стандартных трехфазных двигателей, AC-3
|
Напряжение |
Номинальная мощность (кВт) |
|---|---|
|
230/240V |
13/20 |
|
400/415V |
25/32 |
|
500V |
30/40 |
|
690V |
37/55 |
Запасные предохранители gG, gL (Только если Icc ≥ Icu)
|
Напряжение |
Номинал предохранителя (А) |
|---|---|
|
230/240V |
⋆ (Резервная предохранитель не требуется) |
|
400/415V |
160 |
|
500V |
160 |
|
690V |
160 |
Ультимативная способность короткого замыкания (Icu)
|
Напряжение |
Ток (кА) |
|---|---|
|
230/240V |
50 |
|
400/415V |
20 |
|
500V |
10 |
|
690V |
4 |
Номинальная способность разрыва короткого замыкания (Ics)
|
Напряжение |
Ics (кА) |
|---|---|
|
230/240V |
50 |
|
400/415V |
8 |
|
500V |
6 |
|
690V |
4 |
Технические характеристики
|
Атрибут |
140-CMN-6300 |
|---|---|
|
Стандарты МЭК |
IEC60947-2 (Автоматический выключатель), IEC60947-4-1 (Пускатель двигателя) |
|
Механический срок службы (Операции) |
30,000 |
|
Электрический срок службы (Ie макс.) [Operations] |
5,000 |
|
Частота переключения (макс. операции/ч) |
20 |
|
Температура хранения [°C] |
-25…+80 |
|
Рабочая температура [°C] |
-25…+60 |
|
Климатическая устойчивость |
Испытано на влажность и сухое тепло |
|
Класс защиты |
IP2X (с фронта с проводным терминалом) |
|
Устойчивость к ударам (Транспорт, IEC 60068-2-27) |
30г, 11мс |
|
Номинальный тепловой ток Ith [A] |
16…90 |
|
Номинальный ток питания Ie [A] |
16…90 |
|
Температурная зависимость |
Нет уменьшения до 60°C, 15% уменьшение при 70°C |
|
Защита от перегрузки |
IEC60947, Класс срабатывания 10, Компенсация температуры окружающей среды 20…+60°C |
|
Магнитный ток сброса |
14 x Ie макс. |
|
Общая потеря мощности Pv (при номинальной нагрузке) |
33W |
|
Применение главного отключающего устройства |
Да (с аксессуарами) |
|
Условия применения |
Требуется соответствие IEC61439-1 за пределами Северной Америки |
Физические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Масса |
1845 г |
