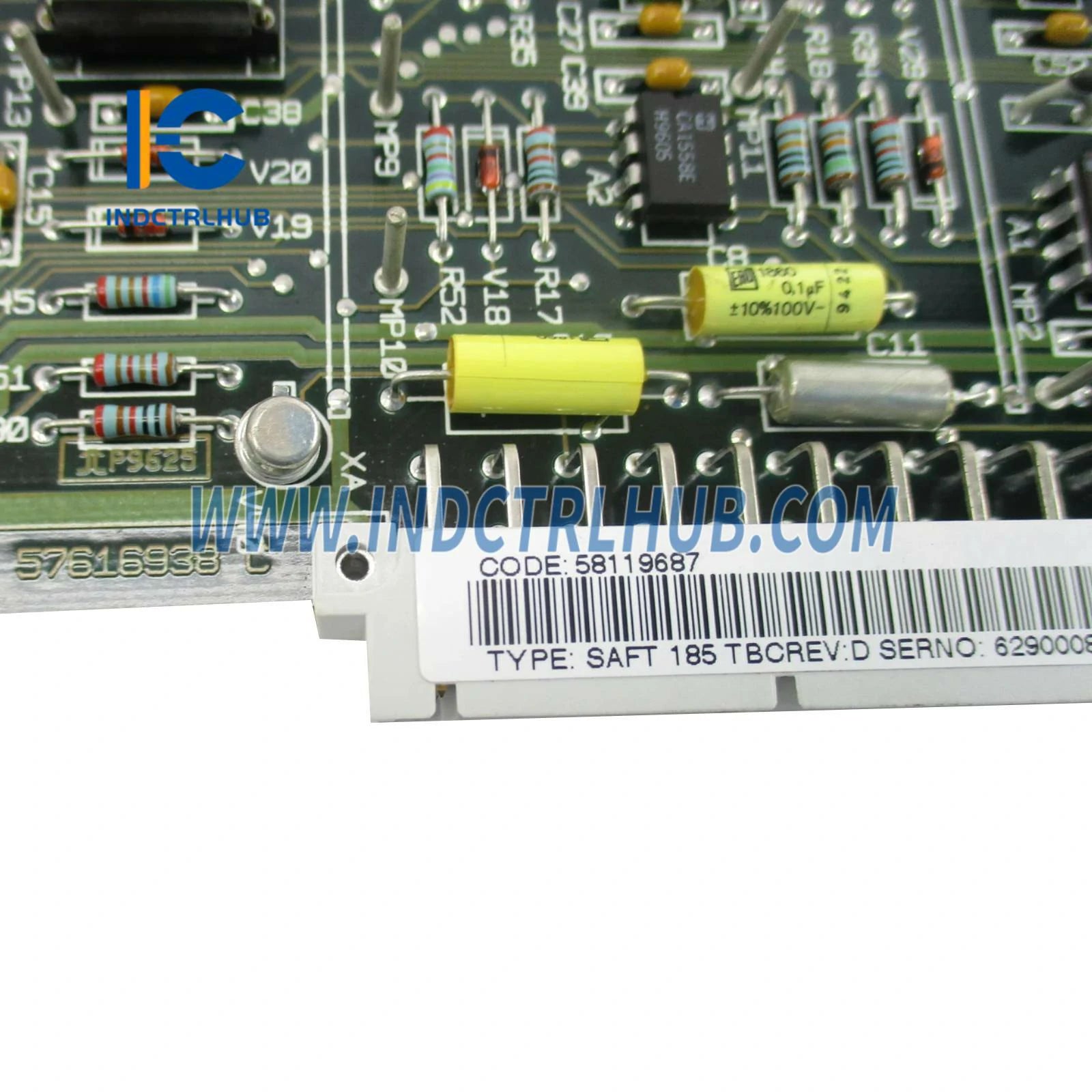

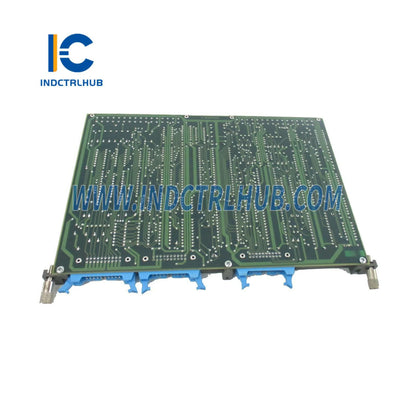

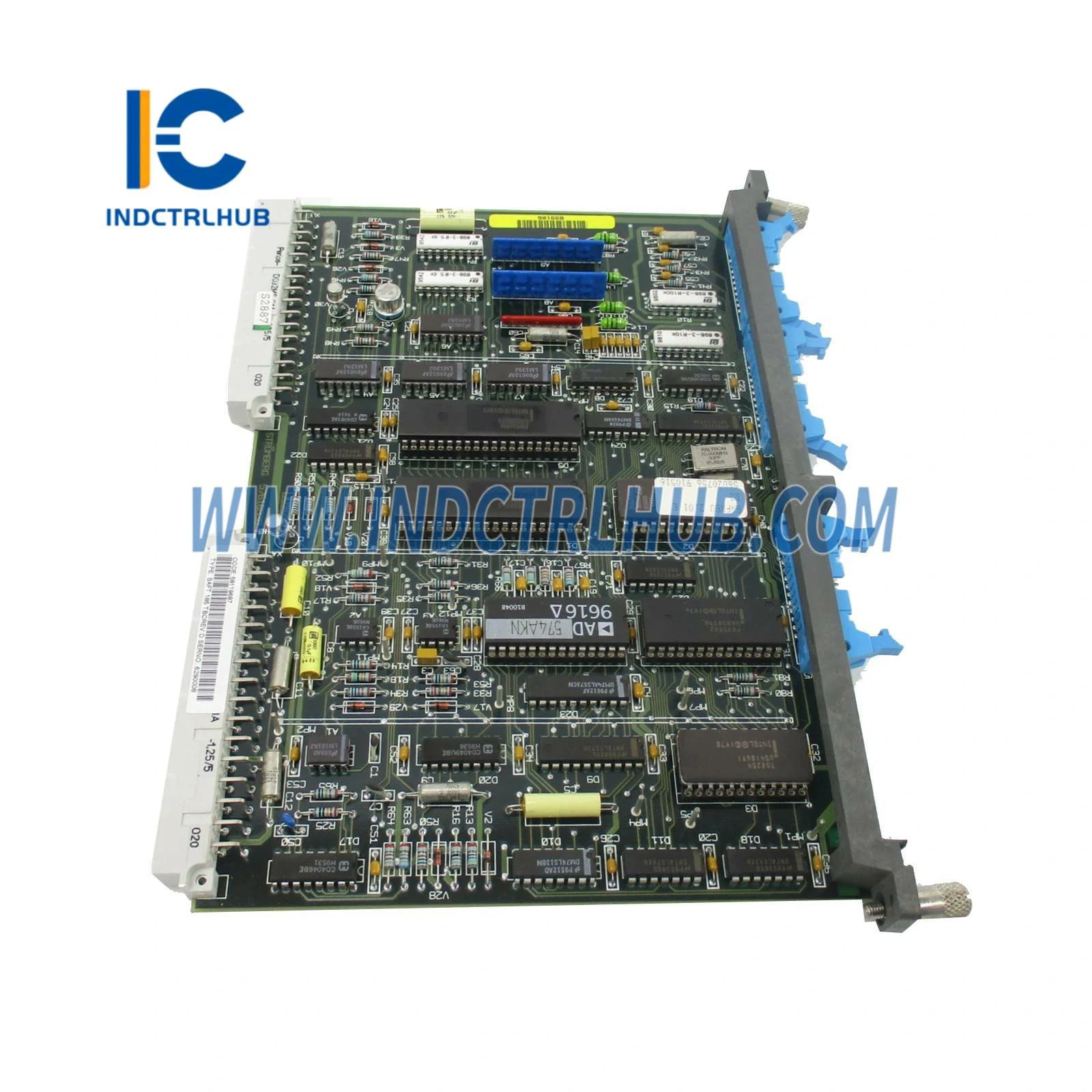

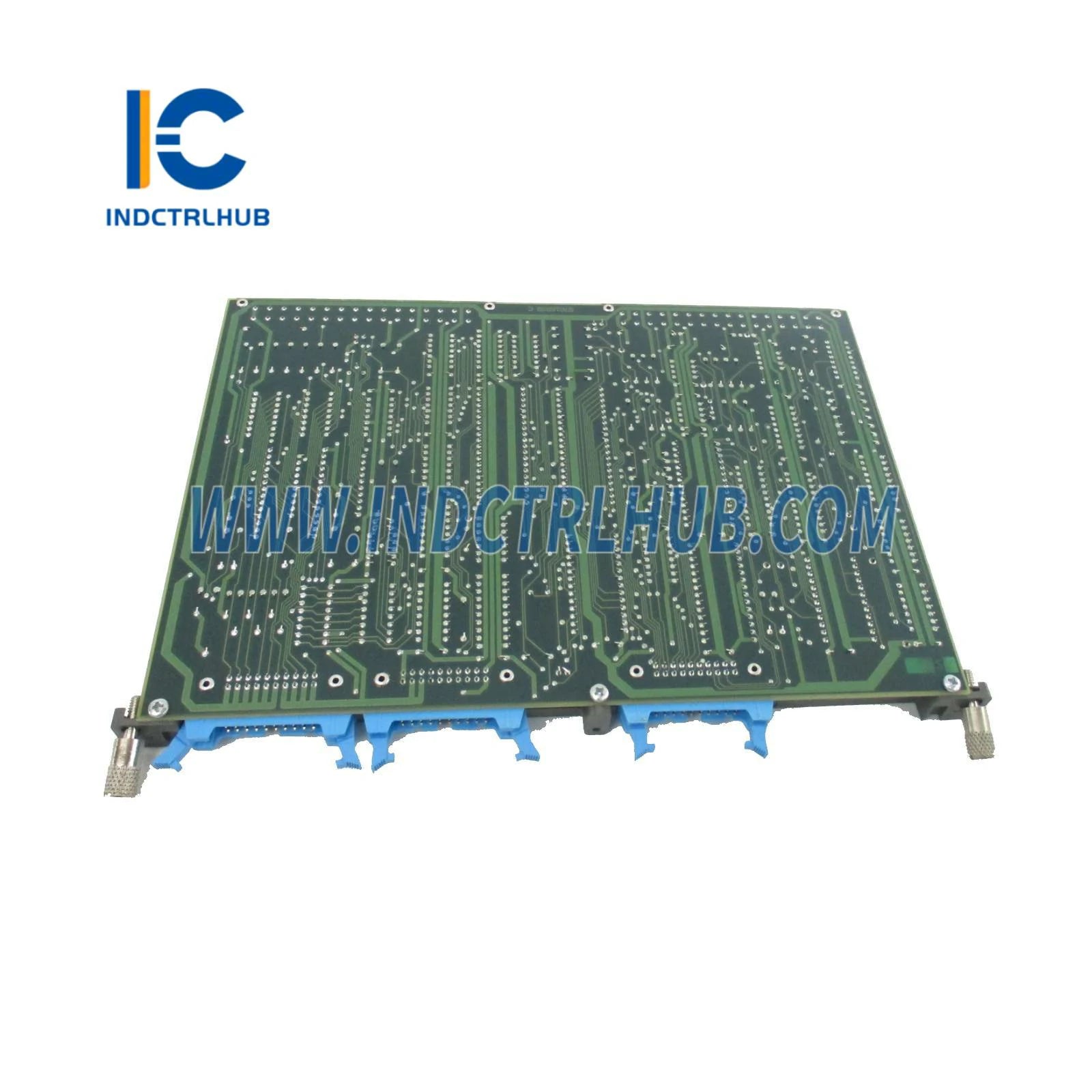

Полевой передатчик безопасности ABB SAFT185TBC | SIL2 Температура и двоичный контакт

Полевой передатчик безопасности ABB SAFT185TBC - мониторинг температуры и бинарных контактов SIL2

ABB SAFT185TBC представляет собой передовую технологию средств безопасности, разработанную для систем с рейтингом SIL2, требующих одновременного измерения температуры и мониторинга бинарных контактов в опасных зонах. Этот двухфункциональный полевой передатчик сочетает точную обработку сигналов RTD/термопары с обработкой входов сухого контакта, обеспечивая цифровую связь HART 7 и аналоговый выход 4-20 мА для интеграции с системами аварийного отключения, сетями обнаружения пожара и газа, а также системами управления горелками в нефтегазовой, химической и энергетической отраслях.

Технические характеристики

Двухфункциональная архитектура безопасности

Канал измерения температуры: SAFT185TBC принимает универсальные входы температурных датчиков, включая RTD с 2-, 3- и 4-проводными конфигурациями (Pt100, Pt1000) и все распространённые типы термопар. Продвинутые алгоритмы линеаризации компенсируют нелинейность датчиков в диапазоне измерений от -200°C до +1800°C в зависимости от типа датчика. Передатчик обеспечивает точность ±0,1°C с разрешением 0,01°C для критического контроля температуры в контурах безопасности.

Мониторинг двоичных контактов: Встроенный канал двоичного входа контролирует состояния переключателей от концевых выключателей, прессостатов, расходомеров и кнопок аварийной остановки. Настраиваемая фильтрация дребезга исключает ложные срабатывания из-за дребезга контактов, а логика отказоустойчивости обнаруживает обрывы и короткие замыкания. Состояние контакта передается через цифровую связь HART и может вызывать аварийные сигналы в выходном сигнале 4-20 мА.

Функциональная безопасность SIL2: Сертифицировано по уровню безопасности SIL 2 согласно IEC 61508, SAFT185TBC достигает проверенных в эксплуатации показателей отказов, позволяющих использовать устройство в функциях безопасности (SIF) с вероятностью отказа при запросе (PFD) ниже 10⁻². Комплексная самодиагностика непрерывно контролирует целостность датчика, цепи обработки сигнала и состояние выходного драйвера, сообщая о неисправностях через коды состояния HART и настраиваемые токи сигнализации.

Связь и диагностика HART

Реализация протокола HART 7 обеспечивает двунаправленную цифровую связь, наложенную на аналоговый сигнал 4-20 мА, без помех для устаревших систем управления. Связь HART предоставляет:

• Удалённая настройка: Установка типа датчика, диапазона измерений, демпфирования, порогов сигнализации и масштабирования выхода через портативный коммуникатор или программное обеспечение для управления активами
• Расширенная диагностика: Доступ к подробной информации о состоянии устройства, включая обнаружение дрейфа датчика, выявление неисправностей проводки и мониторинг условий окружающей среды
• Многопараметрические данные: Одновременная передача температуры, состояния двоичного контакта, температуры устройства и диагностических счетчиков по одной паре проводов
• Частичное тестирование при остановке: Поддержка автоматизированных процедур проверки, необходимых для подтверждения SIL, без остановки процесса
• Интеграция управления активами: Совместим с ABB Ability™ и сторонними платформами управления активами с поддержкой HART для рабочих процессов предиктивного обслуживания

Промышленные применения

Системы аварийного отключения (ESD): Контролирует критические температурные точки и состояния кнопок отключения в логических решателях ESD с рейтингом SIL2, защищающих морские платформы, нефтеперерабатывающие заводы и химические предприятия. Возможность двойного входа снижает затраты на проводку за счет объединения температурных и дискретных сигналов в одном передатчике.

Обнаружение пожара и газа: Обеспечивает мониторинг температуры в зонах теплового обнаружения при одновременном отслеживании активации ручных вызовных точек или состояния переключателя потока спринклеров. Сертификация ATEX/IECEx позволяет установку в зонах 1, прилегающих к технологическому оборудованию.

Системы управления горелками (BMS): Измеряет температуру сканера пламени для обнаружения перегрева при контроле контактов отказа пламени от УФ/ИК-детекторов. Рейтинг SIL2 обеспечивает соответствие IEC 61511 для функций безопасности горения в котлах, печах и термических окислителях.

Защита турбин: Отслеживает тенденции температуры подшипников при контроле контактов вибрационного переключателя в системах защиты паровых и газовых турбин. Широкий диапазон рабочих температур поддерживает установку в турбинных корпусах с высокой окружающей температурой без дополнительного климатического оборудования.

Мониторинг трубопроводов: Совмещает измерение температуры трубопровода с контролем переключателя обнаружения утечек в удаленных SCADA-системах. Диапазон питания 11,5-42 В постоянного тока учитывает падение напряжения на длинных кабельных линиях, характерных для распределенных сетей трубопроводов.

Конфигурация & Ввод в эксплуатацию

SAFT185TBC поставляется с заводскими настройками, подходящими для Pt100 RTD и нормально разомкнутых входов контактов. Настройка на месте с помощью HART-коммуникатора позволяет кастомизировать:

• Выбор типа датчика (сопротивление RTD, тип термопары, полярность контакта)
• Масштабирование диапазона измерений (нижнее и верхнее значения диапазона)
• Единицы измерения (°C, °F, K, °R)
• Постоянная времени демпфирования (0-60 секунд для фильтрации шума)
• Пороговые значения сигнализации (высокая/низкая температура, изменение состояния контакта)
• Режим отказа выхода (увеличение, уменьшение, удержание последнего значения)
• Адрес опроса HART (0-15 для многоточечных сетей)

Конфигурация проводки: Клеммные колодки принимают провода сечением 0,5-2,5 мм² с винтовыми зажимами. Отдельные клеммы для питания, входа датчика, бинарного контакта и выхода 4-20 мА упрощают монтаж и устранение неисправностей на месте. Съемные клеммные колодки позволяют предварительно подключать провода и заменять их без отключения питания во время обслуживания.

Защита и экологическая прочность

Корпус с рейтингом IP66/IP67 выдерживает высоконапорную мойку, проникновение пыли и временное погружение, что делает его подходящим для наружных установок и суровых производственных условий. Конформное покрытие на печатных платах обеспечивает дополнительную защиту от влажности, соляного тумана и коррозионных атмосфер, характерных для морских и химических производств.

Иммунитет к ЭМС: Соответствует промышленным стандартам иммунитета IEC 61000-6-2 для проводимых и излучаемых помех, обеспечивая стабильную работу в условиях высокого ЭМИ с частотно-регулируемыми приводами, сварочным оборудованием и мощными коммутационными устройствами.

Устойчивость к вибрациям: Соответствует испытаниям на вибрацию IEC 60068-2-6, поддерживает установку на вращающемся оборудовании, возвратно-поступательных компрессорах и мобильных платформах без ухудшения характеристик.

Поддержка жизненного цикла безопасности

ABB предоставляет комплексную документацию по безопасности, включая:

• Руководство по безопасности с данными о частоте отказов (λ, MTBF, расчеты PFD)
• Процедуры установки и ввода в эксплуатацию для приложений SIL
• Процедуры проверки и рекомендуемые интервалы (обычно 1-3 года)
• Отчеты FMEDA (анализ режимов отказов, их последствий и диагностики)
• Пакеты сертификатов для одобрений ATEX, IECEx, FM и CSA

Качество и соответствие

Произведено на швейцарском предприятии ABB в соответствии с системой управления качеством ISO 9001 и процессами функциональной безопасности IEC 61508. Каждое устройство проходит 100% электрические испытания, включая проверку точности входа датчика, валидацию связи HART и стресс-тестирование окружающей среды. Расширенное прогонное тестирование исключает отказы на ранних стадиях перед отправкой.

Связанные продукты

Руководство по установке

Место установки: Устанавливайте в доступном для обслуживания месте, минимизируя воздействие прямых солнечных лучей, дождя и механических вибраций. Обеспечьте достаточный вентиляционный зазор (минимум 50 мм со всех сторон) для конвекционного охлаждения.

Подключение датчиков: Используйте экранированный витой кабель для подключения RTD/термопар с заземлением экрана только на стороне передатчика. Максимальная длина кабеля: 100 метров для RTD, 50 метров для термопар для сохранения точности.

Контрольный список ввода в эксплуатацию: Проверьте напряжение питания, подтвердите, что конфигурация типа датчика соответствует установленному датчику, проверьте калибровку выходного сигнала 4-20 мА, протестируйте связь HART и задокументируйте исходные показания для последующего сравнения.
