Product Description
Общая информация
- Расширенный тип продукта: E2.2S 1250 Ekip Dip LSI 3p WMP
- Идентификатор продукта: 1SDA072312R1
- Глобальный ID ABB: ABB1SDA072312R1
- ЕАН: 8015644761622
- Описание каталога: E2.2S 1250 Ekip Dip LSI 3p WMP
-
Длинное описание:

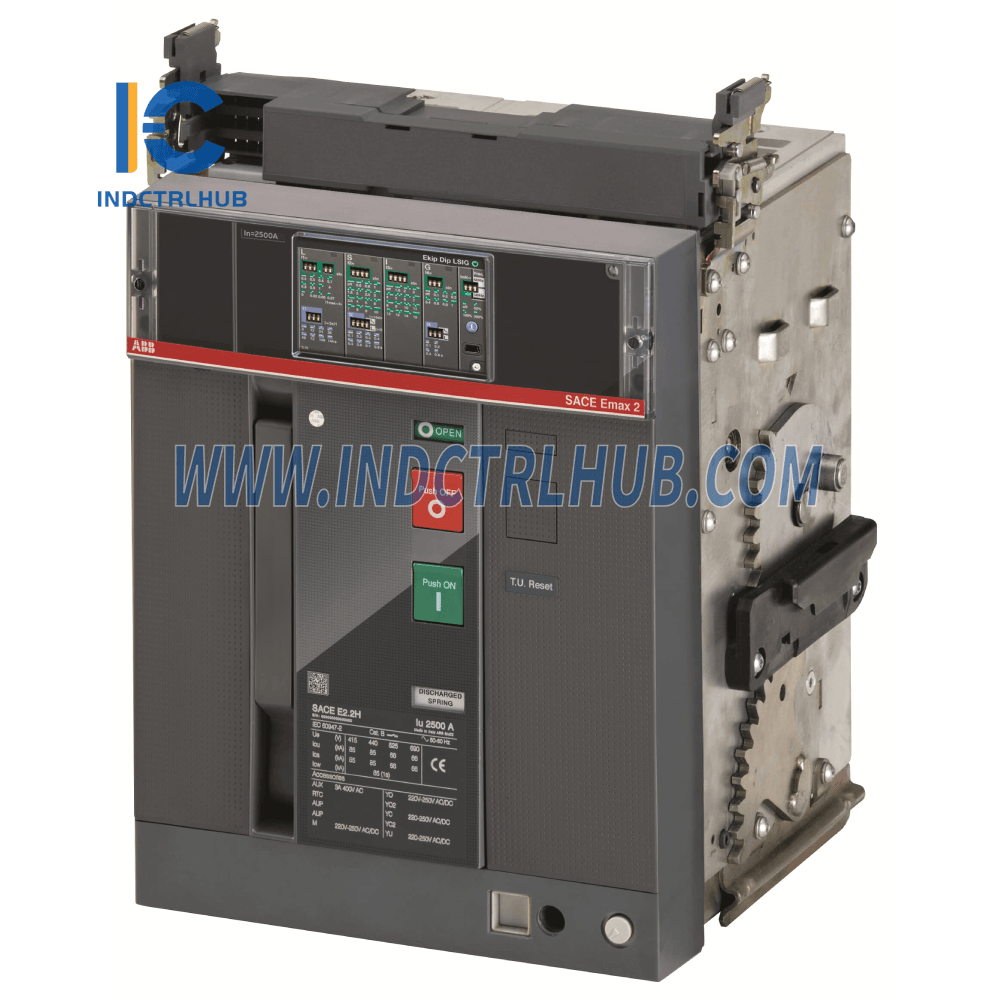

Движущая часть для автоматического выключателя SACE Emax 2 E2.2S 1250 трехполюсного с твердотельным расцепителем в переменном токе (Ekip/Dip-LSI R 1250), оснащенная:- 4 вспомогательных контакта
- Автоматический выключатель в положении: Открыто/Закрыто
Экорешения ABB
- ABB EcoSolutions: Да
- Цель по отходам на свалку: Доступна валидация UL 2799 "Ноль отходов на свалку"
- Инструкции по разборке в конце срока службы: Инструкции по разборке для Emax 2 E2.2
-
Экологическая декларация продукта (EDP):
- EPD Emax 2 E2.2 IEC (IT)
- EPD Emax 2 E2.2 IEC (CN)
- Уровень перерабатываемости (EN45555): 79.1%
Соответствие материалов
- Декларация REACH: Достигать Декларация для АББ УКРАДЕННЫЙ Схема Выключатели
- Информация RoHS: RoHS Декларация для АББ УКРАДЕННЫЙ Схема Выключатели
- Статус RoHS: Соответствует Директиве ЕС 2011/65/ЕС и Поправке 2015/863 (22 июля 2019 года)
- Шаблон отчета о конфликтных минералах (CMRT): Доступен
- Закон о контроле за токсичными веществами (TSCA): Декларация доступна
- Ссылка SCIP: 5db9272f-d385-4a4a-a0e6-73274e7613b2 (Италия)
Информация по заказу
- Код заказа (США/Канада): Z2SREHAB000A000000XX
- Минимальное количество заказа: 1 штука
- Таможенный тарифный номер: 85362090
- ECCN: N
- ECN: Н
Размеры
- Ширина продукта: 317 мм
- Чистая высота продукта: 425 мм
- Чистая глубина/длина продукта: 383 мм
- Чистый вес продукта: 48 кг
Информация о упаковке
- Упаковка Уровень 1 Единицы: Коробка, 1 штука
- Ширина упаковки уровня 1: 515 мм
- Высота упаковки уровня 1: 610 мм
- Уровень упаковки 1 Глубина/Длина: 515 мм
- Брутто-вес упаковки уровня 1: 53 кг
- Уровень пакета 1 EAN: 8015644761622
Техническая информация
| Параметр | Ценить |
|---|---|
| Текущий тип | переменного тока |
| Электрическая долговечность | Ue ≤ 440 В: 15 000 циклов (30 циклов/час) |
| Ue = 500–690 В: 15,000 циклов | |
| Механическая прочность | 25 000 циклов (60 циклов/час) |
| Количество полюсов | 3P |
| Потеря мощности | 176 Вт |
| Номинальный ток (In) | 1250 А |
| Номинальное напряжение импульсного сопротивления | МЭК 60947-2, 12 кВ |
| Номинальное изоляционное напряжение (Ui) | Переменный ток 1000 В |
| Номинальное рабочее напряжение | 690 В переменного тока |
| Номинальная емкость короткого замыкания услуги (Ics) | (400 В переменного тока) 85 кА |
| (690 В переменного тока) 66 кА | |
| Номинальная предельная короткозамыкательная способность (Icu) | (400 В переменного тока) 85 кА |
| (690 В переменного тока) 66 кА | |
| Тип выпуска | Командный Дип LSI |
| Стандарты | МЭК |
Сертификации и стандарты
- Сертификат ATEX: Сертификация не требуется
- Сертификат CSA: Сертификация не требуется
- Декларация соответствия (CE): Доступно
- Механические чертежи: 1SDH001000R0102
- Схема подключения: Схема цепи для автоматов серии Emax 2
- Инструкции: Руководство по установке, эксплуатации и обслуживанию Emax 2
Категории продуктов
-
Линейка продуктов:
Низковольтные продукты и системы >> Автоматические выключатели >> Воздушные автоматические выключатели >> Emax 2
