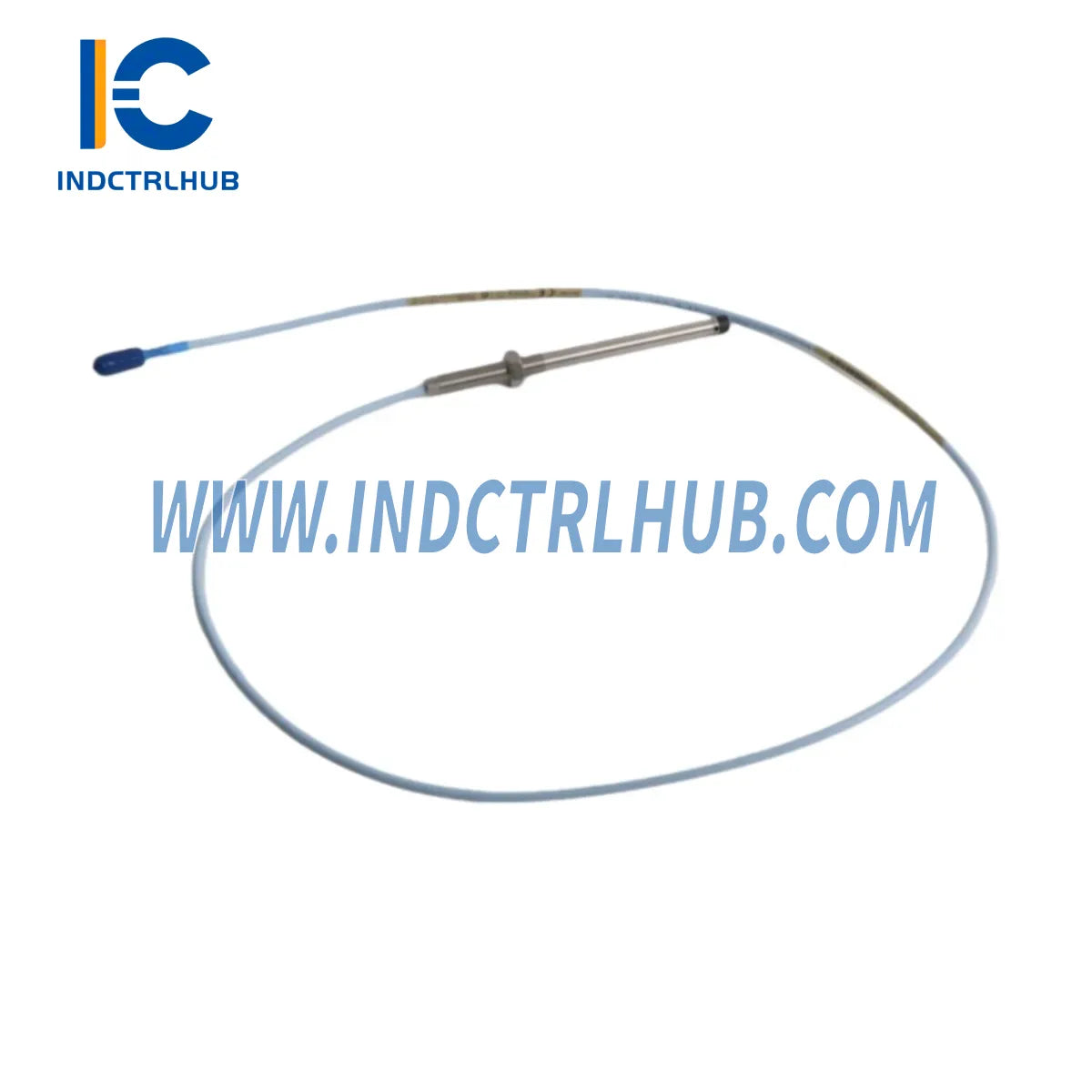

Решение по замене/обновлению Bently Nevada 330101-28-43-10-12-05 для серии 3300: плавный переход, без простоев

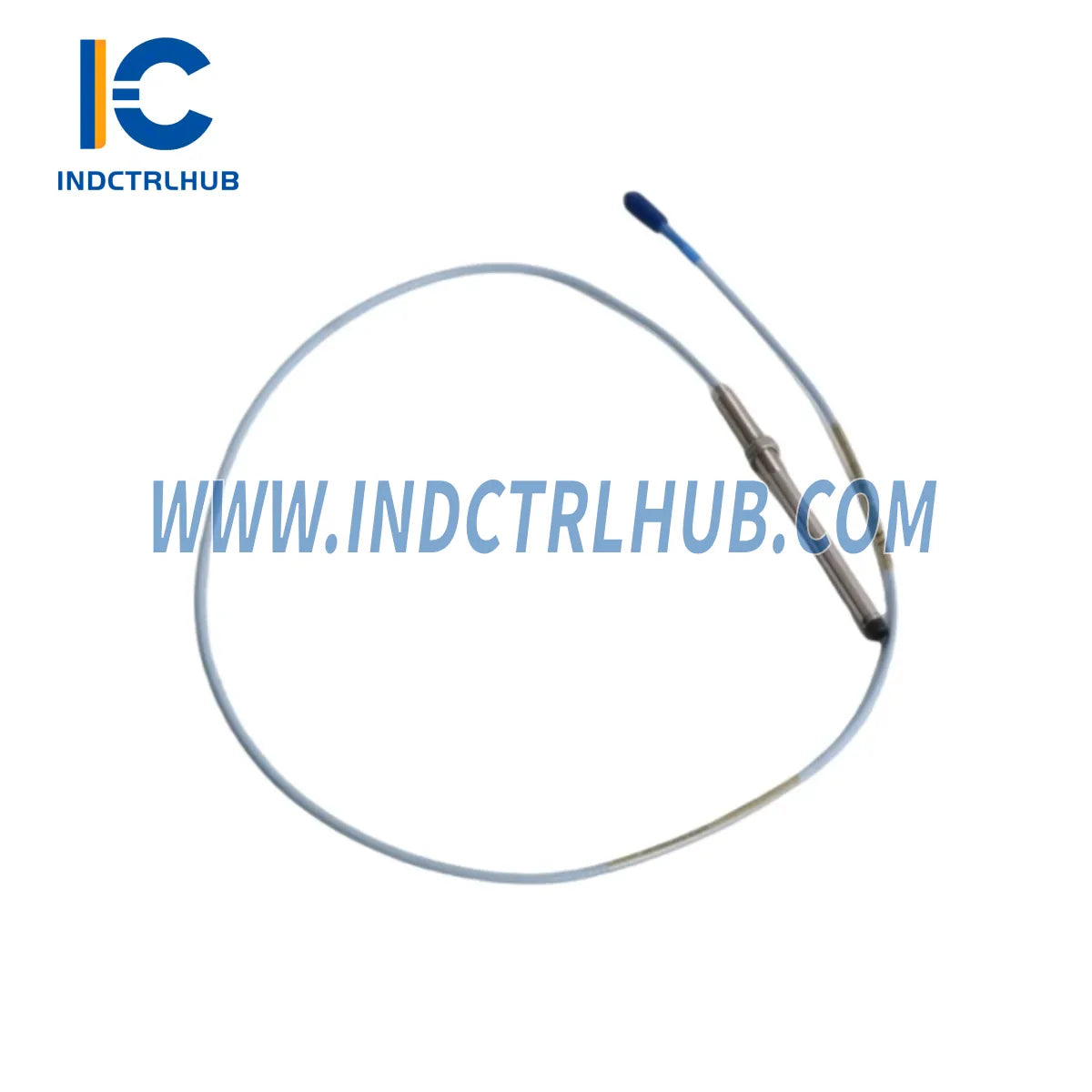

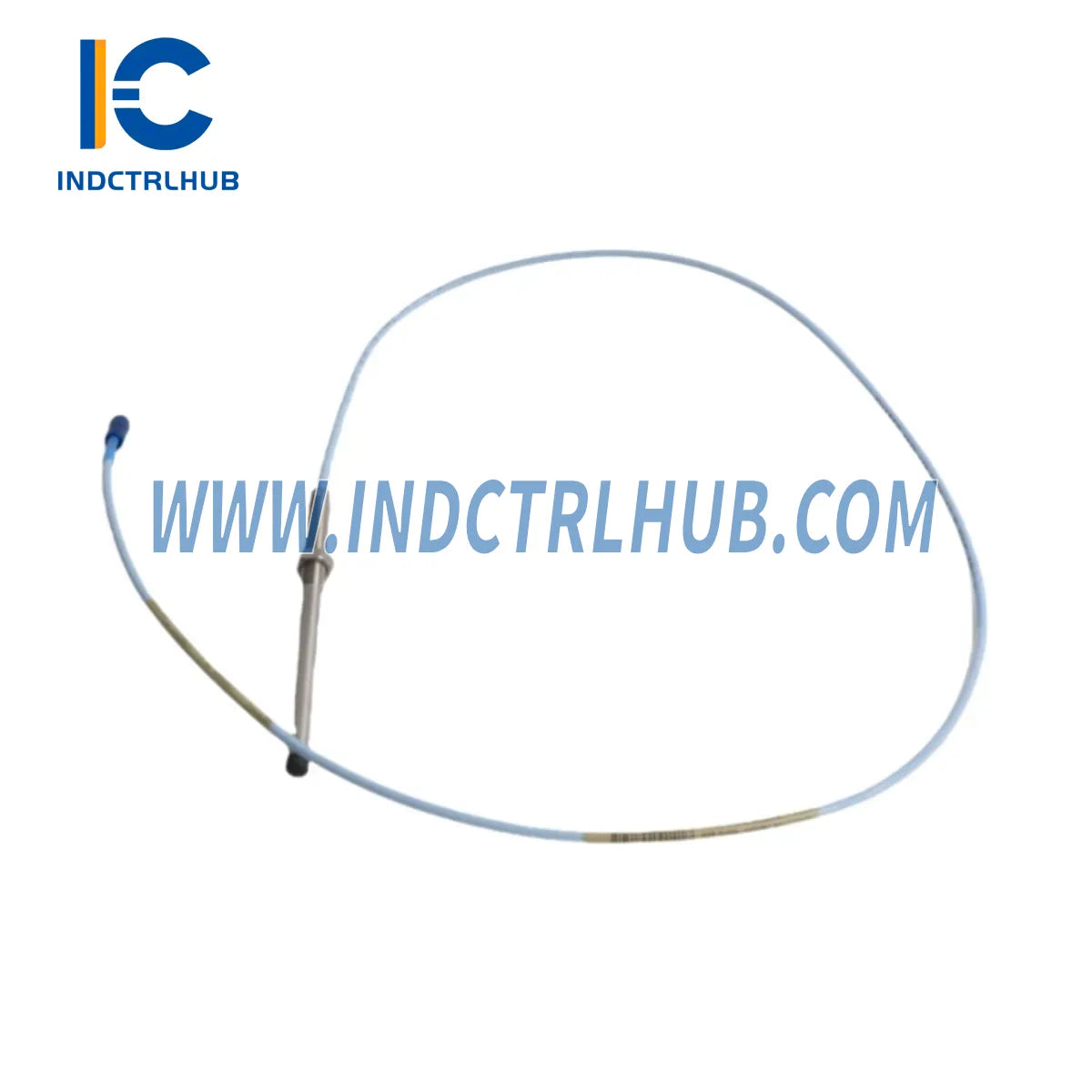

Bently Nevada 330101-28-43-10-12-05 — это прецизионный датчик приближения с вихревыми токами, разработанный для платформы вибромониторинга серии 3300. Независимо от того, выводите ли вы из эксплуатации устаревшие датчики или модернизируете старую измерительную цепь, этот прибор обеспечивает проверенный путь обновления без доработок — сохраняя существующую топологию проводки, геометрию крепления и цепь обработки сигнала, при этом устраняя дрейф измерений и механический износ, связанные с датчиками, достигшими конца срока службы.
Разработанный для непрерывной работы в промышленных условиях, включая турбины, компрессоры, насосы и редукторы, 330101-28-43-10-12-05 полностью совместим с датчиками Proximitor® 3300 XL и стойками мониторинга серии 3500, что делает его предпочтительным выбором для инженеров по обслуживанию, которым нужен надежный, проверенный заменитель без необходимости переоснащения всей измерительной цепи.
Таблица сравнения совместимости
| Параметр | Устаревший зонд 3300 (EOL) | 330101-28-43-10-12-05 (текущий) |
|---|---|---|
| Серия зондов | Стандарт 3300 | Совместимо с 3300 XL |
| Диаметр наконечника | 8 мм | 8 мм (идентичный) |
| Длина кабеля | Переменный | 1,0 м (3,3 фута) встроенный кабель |
| Размер резьбы | M10 × 1 | M10 × 1 (вставка без доработки) |
| Линейный диапазон | ~2,0 мм | 2,0 мм (0–80 мил) |
| Чувствительность выхода | 7,87 В/мм | 7,87 В/мм (200 мВ/мил) |
| Рабочая температура | –30 °C до +120 °C | –35 °C до +125 °C (улучшенный) |
| Тип разъема | Стандартный коаксиальный | Стандартный коаксиальный (совместимый) |
| Гарантия | Истекла / отсутствует | 12 месяцев с момента отгрузки |
Бесшовные решения для обновления: экосистема компонентов, готовая к миграции
Успешная замена датчика приближения редко является событием с одним компонентом. При обновлении с устаревшего зонда 3300 на 330101-28-43-10-12-05, настоятельно рекомендуется провести тщательный аудит всей измерительной цепи. Ниже приведены сопутствующие компоненты, которые чаще всего заменяются или проверяются при этой миграции:
Начните с проверки вашего удлинительного кабеля. Удлинительный кабель Bently Nevada 330130-040-03-CN 3300 XL 4 м с броней является стандартным соединением между зондом и датчиком Proximitor® — старые кабели с треснувшей изоляцией или корродированными разъемами сведут на нет преимущества нового зонда. Аналогично, если в вашей установке используется 8-метровый кабель, удлинительный кабель Bently Nevada 330854-080-24-CN 3300 XL 25 мм 8 м следует проверить на целостность и качество экранирования.
Для установок серии NSv, работающих параллельно, удлинительный кабель Bently Nevada 330930-065-00-CN 3300 NSv длиной 6,5 м обеспечивает правильное согласование импеданса. При замене наконечника зонда также проверьте сборку с обратным креплением: зонд с обратным креплением Bently Nevada 330907 3300 NSv M10×1 длиной 5 м и вихретоковый зонд с обратным креплением Bently Nevada 330906-02-12-05-02-00 3300 NSv часто используются вместе в конфигурациях с двумя зондами по оси и радиусу.
Со стороны обработки сигнала убедитесь, что ваш мониторный модуль актуален. Рекомендуемыми модулями для этой серии зондов являются мониторный модуль Bently Nevada 3500/40M с 4 каналами Proximitor и двухканальный модуль ввода-вывода Proximitor Bently Nevada 170180-01-05 (ATEX зона 0/1). Для устаревших контуров серии 7200 кабель-удлинитель Bently Nevada 21747-040-00 длиной 4 м (серия 7200) обеспечивает совместимость между старым и новым оборудованием.
Наконец, если в вашей установке есть каналы с акселерометрами наряду с вихретоковыми зондами, проверьте соединительный кабель Bently Nevada 16710-25 длиной 25 футов (акселерометры 330400/330425) и бронезащищённый соединительный кабель Bently Nevada 16710-15 длиной 15 футов с 3 проводниками на предмет износа и окисления разъёмов.
Часто задаваемые вопросы по модернизации
Вопрос 1: Является ли 330101-28-43-10-12-05 прямой заменой для моего существующего зонда серии 3300?
Ответ: Да. Резьба M10×1, диаметр наконечника 8 мм и чувствительность 7,87 В/мм идентичны оригинальной спецификации серии 3300. При замене на аналогичный зонд повторная установка зазора или перекалибровка датчика Proximitor® не требуется.
Вопрос 2: Нужно ли перенастраивать соединительную коробку при установке этого зонда?
Ответ: Нет. Распиновка коаксиального разъёма не изменилась по сравнению с устаревшим стандартом 3300. Просто отключите старый зонд на соединении удлинительного кабеля, подключите новый зонд и проверьте напряжение постоянного тока на мониторе (обычно –10 В постоянного тока ± 1 В в середине зазора).
Вопрос 3: Можно ли использовать этот зонд с мониторным модулем 3500/40M?
A: Да. 3500/40M Proximitor Monitor полностью совместим. Убедитесь, что конфигурация каналов в программном обеспечении стойки 3500 соответствует линейному диапазону зонда (0–80 мил / 0–2,0 мм).
Q4: Какой физический зазор необходим для установки?
A: Корпус зонда требует минимального радиального зазора 25 мм от соседних конструкций. Встроенный кабель длиной 1,0 м выходит осевым направлением — убедитесь, что прокладка кабеля не создаёт радиус изгиба меньше 50 мм, чтобы избежать ухудшения сигнала.
Q5: Подходит ли этот зонд для установки в зонах ATEX / опасных зонах?
A: Модель 330101-28-43-10-12-05 не имеет внутреннего допуска для Зоны 0. Для применения в ATEX Зоне 0/1 используйте её вместе с 170180-01-05 Dual Proximitor I/O Module (ATEX Zone 0/1) и проконсультируйтесь с вашей службой безопасности объекта.
Q6: Как проверить правильность работы зонда после установки?
A: Подайте питание на датчик Proximitor® и измерьте выходное напряжение на клемме монитора. При рекомендованном зазоре (1,0 мм / 40 мил) выходное напряжение должно быть примерно –10 В постоянного тока. Отклонение более ±0,5 В указывает на неисправность проводки или неправильную настройку зазора.
Гарантийное обеспечение
Каждый Bently Nevada 330101-28-43-10-12-05, поставляемый Industrial Control Hub, имеет 12-месячную гарантию с даты отгрузки. Эта гарантия покрывает производственные дефекты, преждевременный электрический сбой и механическую целостность корпуса зонда и встроенного кабеля при нормальных условиях эксплуатации.
Что покрывается:
- Электрический сбой в пределах заданных рабочих параметров
- Механические дефекты корпуса зонда, наконечника и оболочки кабеля
- Целостность разъёма и непрерывность сигнала
- Отклонение чувствительности более ±2% от номинала 7.87 В/мм
Гарантийный процесс: Свяжитесь с нашей технической командой по адресу [email protected], указав номер заказа и описание неисправности. Мы оформим разрешение на возврат товара (RMA) в течение 1 рабочего дня и отправим замену после получения и проверки возвращённого изделия. За гарантийные случаи плата за пополнение запасов не взимается.
Расширенная поддержка: Наша инженерная команда предоставляет бесплатные консультации перед установкой, рекомендации по настройке зазора и поддержку по проверке после установки для всех устройств в гарантийный период. Время отклика: в течение 24 часов в рабочие дни.
