Product Description

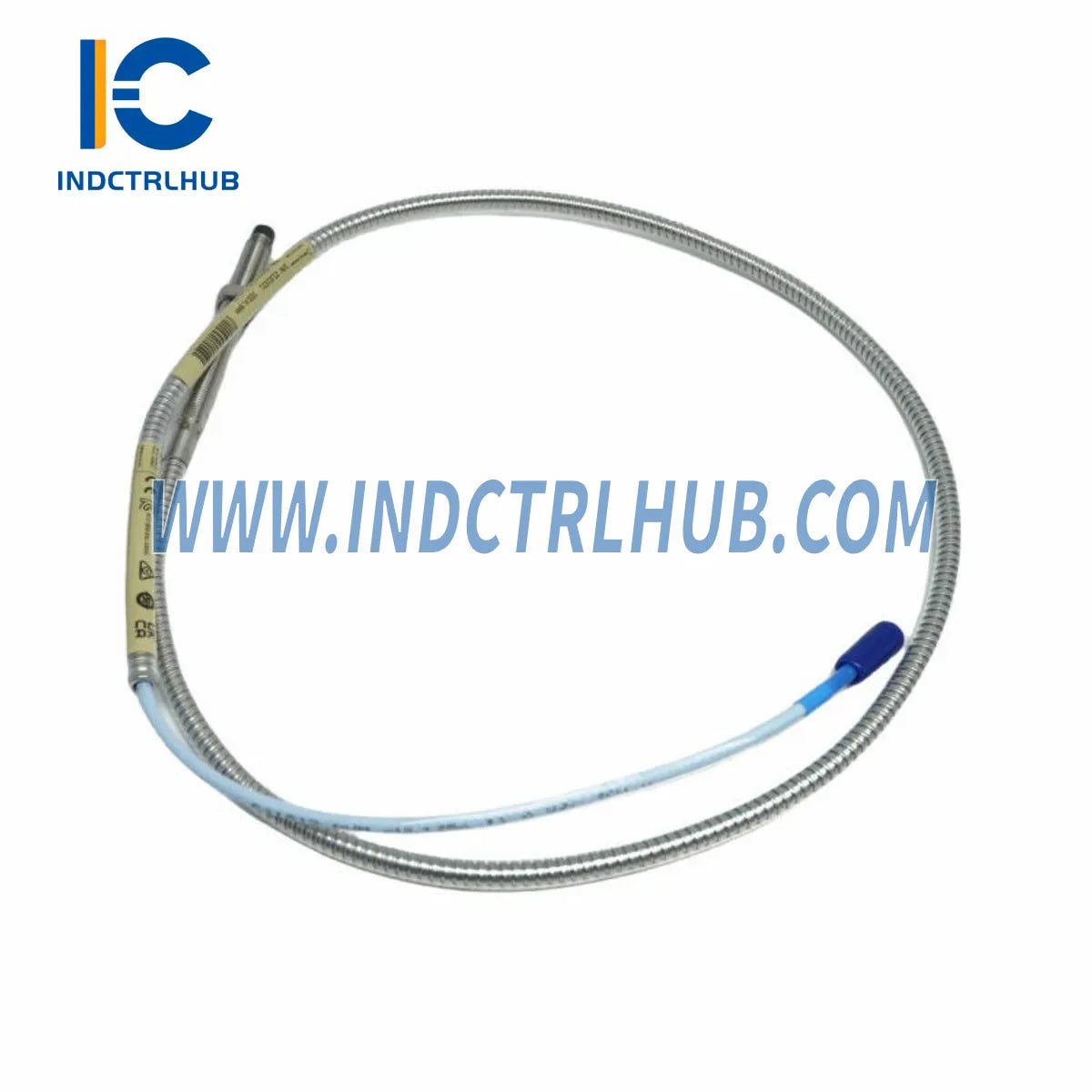

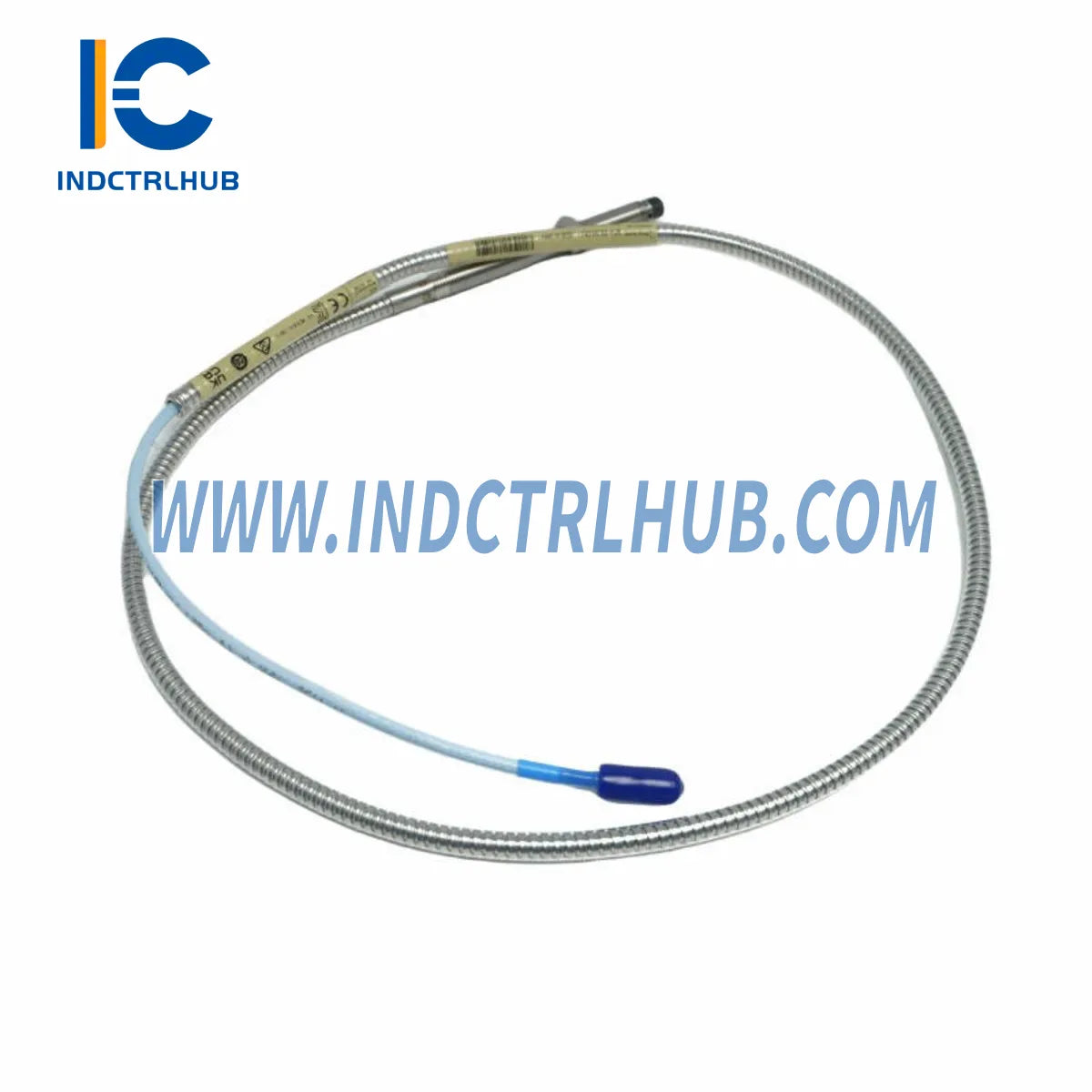

Решение для замены/обновления Bently Nevada 330102-08-15-10-02-00 для серии 3300 XL (промышленная совместимость)
Bently Nevada 330102-08-15-10-02-00 — это прецизионная система датчиков приближения, разработанная для платформы 3300 XL — одной из самых широко используемых архитектур мониторинга вибрации в роторных машинах по всему миру. По мере старения устаревших установок предприятия сталкиваются с растущей необходимостью модернизации без остановки производства. Это решение для замены обеспечивает плавный, проверенный путь миграции: та же монтажная база, тот же выходной сигнал, тот же интерфейс разъема — без необходимости повторного проектирования.
Разработанный для инженеров завода и команд по надежности, управляющих турбинами, компрессорами, насосами и редукторами, этот блок решает самые распространённые проблемы устаревших систем приближения: дрейф сигнала, прерывистый выход и прекращение поддержки OEM. С 12-месячной гарантией и полной обратной совместимостью с экосистемой 3300 XL, это наименее рискованное обновление для вашей системы мониторинга состояния.
Таблица сравнения совместимости
| Параметр | Устаревший 330102-08-15-10-02-00 | Этот заменяемый блок |
|---|---|---|
| Совместимость с платформой | Серия 3300 XL | ? Серия 3300 XL (полная) |
| Резьба зонда | 8 мм | ? 8 мм (подходит без доработок) |
| Длина кабеля | 15 футов / ~5 м | ? 15 футов / ~5 м |
| Выходной сигнал | -18 В постоянного тока номинал | ? -18 В постоянного тока номинал |
| Тип разъема | Стандартный 3-контактный | ? Стандартный 3-контактный |
| Статус поддержки OEM | ?? Снято с производства | ? Активная — 12-месячная гарантия |
| Требуется перекалибровка | ¡ª | ? Не требуется (предварительно откалиброван) |
Включена 12-месячная гарантия. Полные условия см. в разделе Гарантийное обеспечение ниже.
Бесшовные решения для обновления
При замене вашего устаревшего датчика приближения на 330102-08-15-10-02-00, полная миграция системы требует проверки и — при необходимости — обновления окружающих компонентов. Ниже приведены основные сопутствующие детали, которые обычно заменяются или модернизируются одновременно:
- ?? Соединительный кабель (15 футов): Замените устаревшие сигнальные кабели на Bently Nevada 16710-15 бронированный соединительный кабель, чтобы устранить шум и потерю сигнала на соединении.
- ?? Соединительный кабель (17 футов): Для немного более длинных трасс Bently Nevada 16710-17 бронированный соединительный кабель обеспечивает такую же экранированную защиту.
- ?? Соединительный кабель (50 футов): Для дальних установок следует использовать Bently Nevada 16710-50 бронированный кабель для полной целостности сигнала на больших расстояниях.
- ?? Соединительный кабель (66 футов): Для самых длинных полевых трасс используйте Бронированный соединительный кабель Bently Nevada 16710-66 длиной 66 футов.
- ?? Удлинительный кабель (4 м): Когда расстояние от зонда до драйвера требует удлинения, Удлинительный кабель Bently Nevada 330130-040-03-CN сохраняет калибровку системы в пределах спецификации 3300 XL.
- ?? Удлинительный кабель (8 м): Для более глубоких установок используйте вместе с Удлинительным кабелем Bently Nevada 330854-080-24-CN.
- ?? Зонд с обратным креплением: Если ваше оборудование требует конфигурации с обратным креплением, убедитесь, что Зонд Bently Nevada 330907 NSv с обратным креплением соответствует версии для совместимости с 3300 XL.
- ?? Вибрационный монитор: Проверьте цепочку выхода, убедившись, что Вибрационный монитор Bently Nevada 2300/20 настроен на обновленную чувствительность преобразователя.
- ?? Модуль вибрационного ввода/вывода: Для стоечных систем проверьте, что прошивка Модуля вибрационного ввода/вывода Bently Nevada 3500/44M совместима с выходом заменяемого преобразователя.
- ?? Коммуникационный шлюз: Если на вашем предприятии используется интеграция Modbus TCP/IP, убедитесь, что Коммуникационный шлюз Bently Nevada 3500/92 обновлен для распознавания нового узла преобразователя.
Часто задаваемые вопросы по модернизации
- Вопрос 1: Нужно ли переподключать клеммную колодку при установке 330102-08-15-10-02-00?
- Нет. Заменяемое устройство использует тот же 3-контактный разъем и полярность, что и оригинал. Просто отключите старый преобразователь, подключите новое устройство и проверьте напряжение постоянного смещения на выходе драйвера (номинально -18 В постоянного тока). Переподключение клеммной колодки не требуется.
- Вопрос 2: Калибровка напряжения зазора такая же, как у оригинального устройства?
- Да. Модель 330102-08-15-10-02-00 предварительно откалибрована по стандартной чувствительности 3300 XL — 200 мВ/мил (7,87 В/мм). Установите зазор зонда так, чтобы на выходе драйвера было -10 В постоянного тока при стандартном зазоре 50 мил (1,27 мм) — это соответствует устаревшей процедуре.
- В3: Подойдет ли этот зонд для того же монтажного отверстия, что и оригинальный?
- Да. Корпус зонда диаметром 8 мм и шаг резьбы идентичны оригинальной серии 330102. Механическая обработка или адаптер не требуются. Подтвердите момент затяжки контргайки (обычно 15–20 Нм) согласно документации OEM вашего оборудования.
- В4: Можно ли использовать существующий удлинительный кабель или его нужно заменить?
- Если существующий удлинительный кабель соответствует спецификациям (правильная длина, без повреждений экрана, правильное сопротивление), его можно использовать повторно. Однако для полного обновления системы мы рекомендуем использовать новый 330130-040-03-CN Extension Cable, чтобы исключить скрытые неисправности кабеля.
- В5: Повлияет ли эта замена на конфигурацию моей системы стойки 3500?
- Изменения конфигурации в стойке 3500 не требуются. Выход преобразователя электрически идентичен оригиналу. Если вы используете 3500/44M I/O Module, переназначение каналов или обновление ПО не требуется.
- В6: Что если мой DCS использует Modbus для считывания данных вибрации?
- Замена преобразователя прозрачна для уровня Modbus. Карта регистров вашего 3500/92 Communication Gateway остается без изменений. Просто проверьте установленные пороги тревог после установки, чтобы убедиться, что выход нового блока соответствует вашим порогам DCS.
Гарантийное обеспечение
Каждый Bently Nevada 330102-08-15-10-02-00 заменяемый блок, поставляемый Industrial Control Hub, обеспечивается 12-месячной гарантией с даты доставки. Гарантия включает:
- ? Производственные дефекты и отказ компонентов при нормальных условиях эксплуатации
- ? Отклонение выходного сигнала более чем на ±2% от указанной чувствительности
- ? Целостность разъема и кабеля для всего узла датчика
- ? Бесплатная замена или полный возврат средств в течение гарантийного периода при подтвержденном дефекте
- ? Техническая поддержка по электронной почте и телефону в течение всего гарантийного срока
Гарантия не покрывает повреждения, вызванные неправильной установкой, перенапряжением, механическим воздействием или использованием вне указанной рабочей среды. Для гарантийных претензий или технических вопросов обращайтесь напрямую к нашей команде.
