Product Description
Прочный вихретоковый датчик приближения Bently Nevada 330101-00-25-10-01-05: промышленная надежность для экстремальных условий

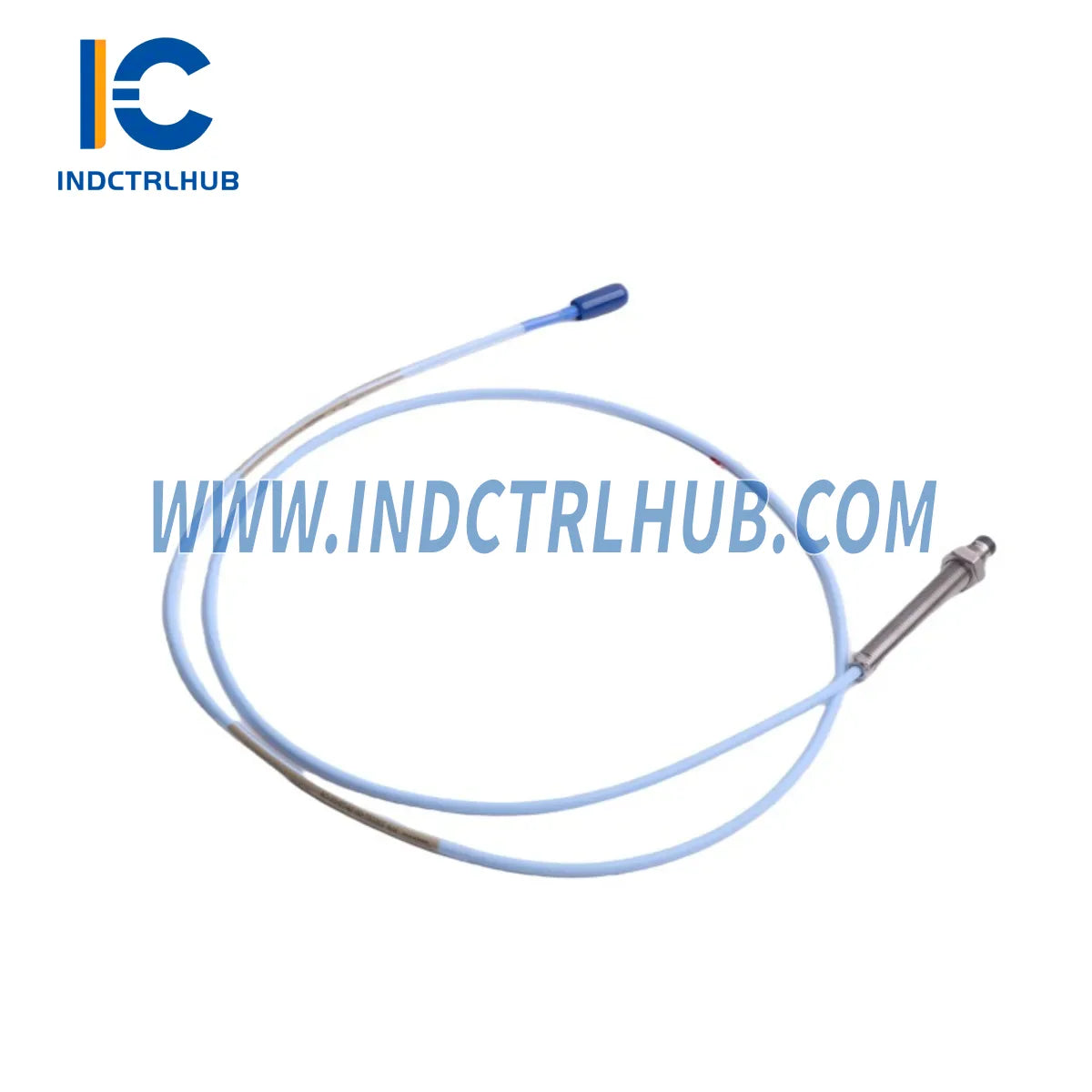

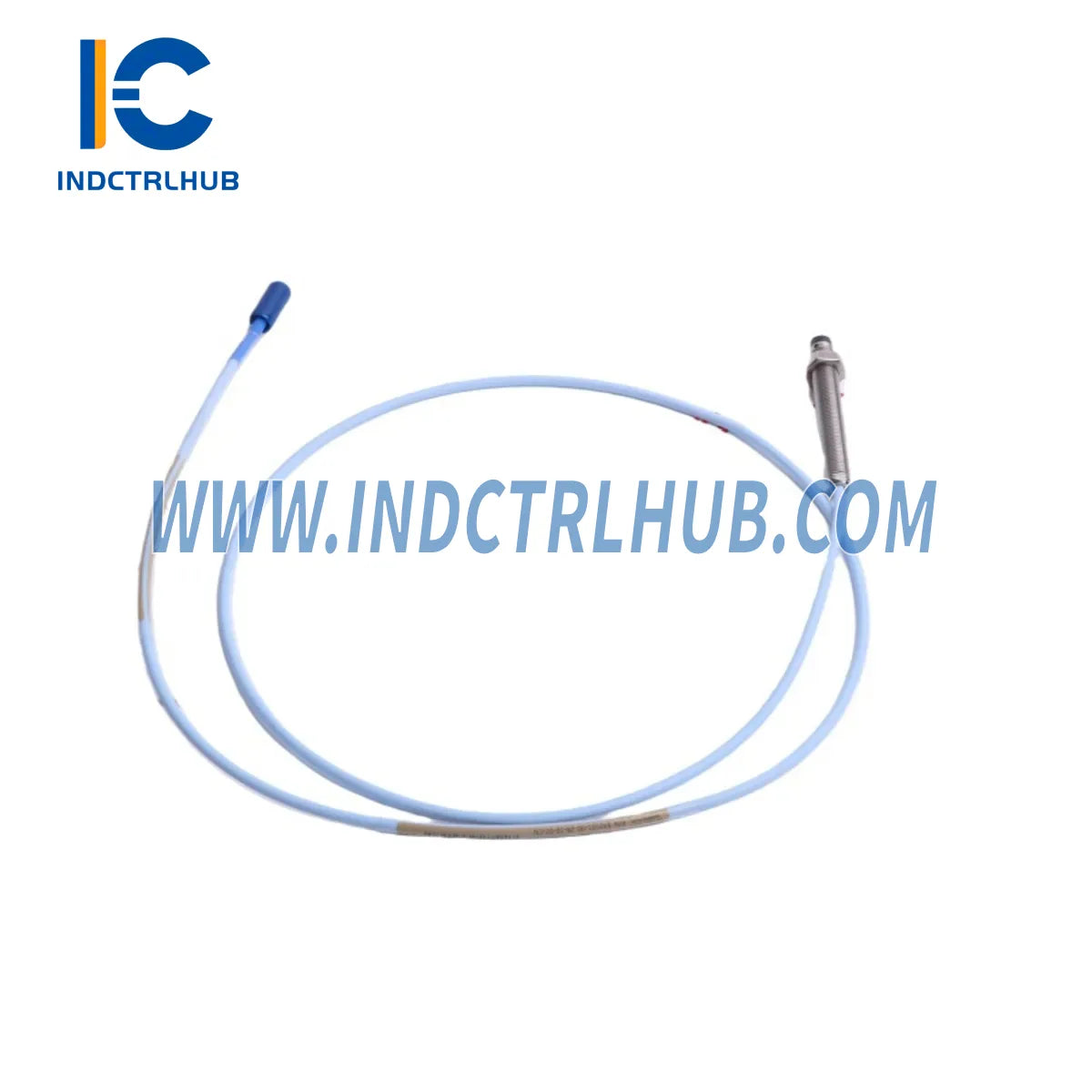

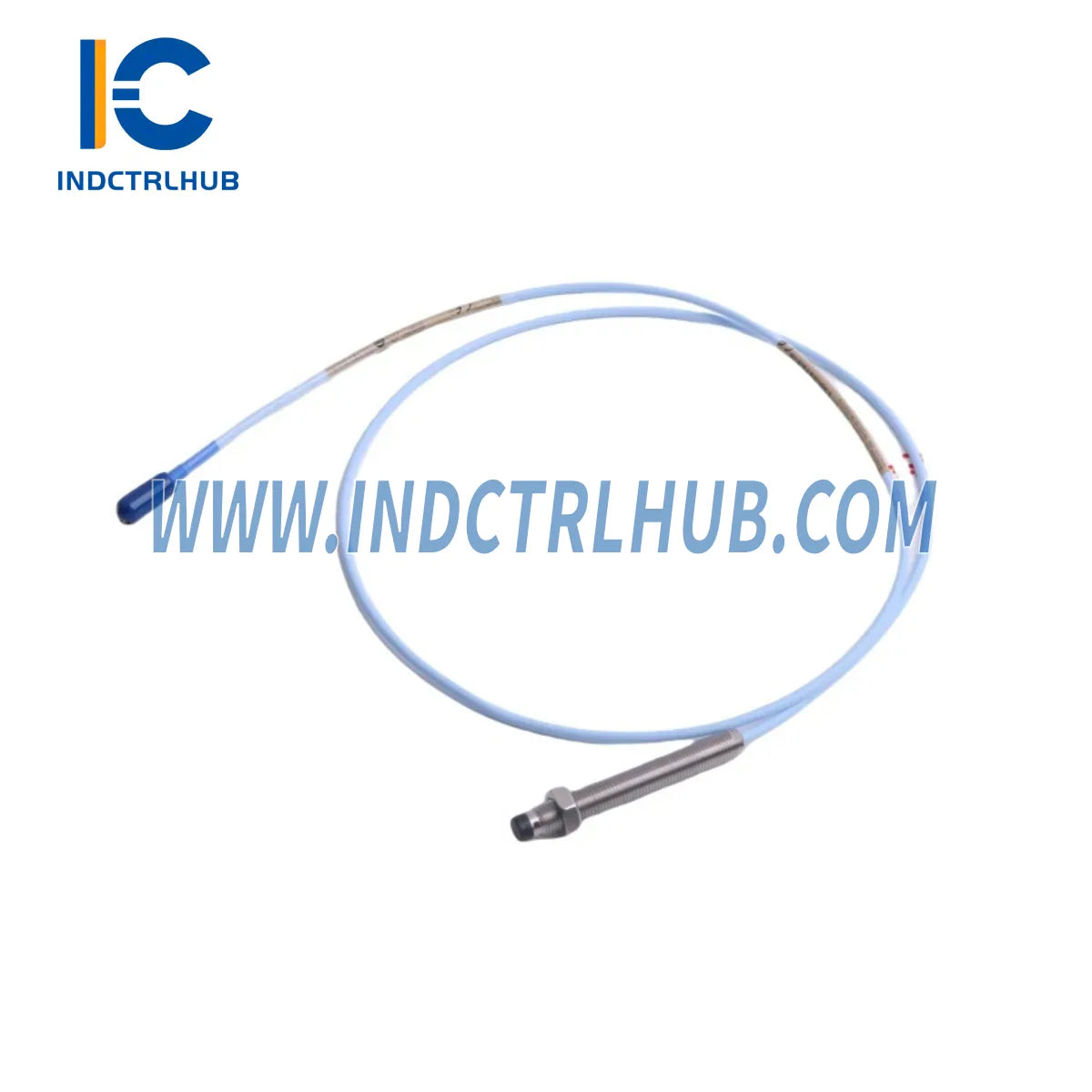

Bently Nevada 330101-00-25-10-01-05 — вихретоковый датчик приближения диаметром 8 мм, разработанный для серии 3300 XL — платформы, которой доверяют инженеры по вращающемуся оборудованию по всему миру. Созданный для надежной работы в самых требовательных промышленных условиях, этот датчик обеспечивает непрерывное бесконтактное измерение вибрации и положения вала даже в условиях экстремальных температур, химического воздействия и электромагнитных помех, которые могут вывести из строя менее устойчивые сенсоры. Независимо от того, используется ли он на нефтеперерабатывающем заводе, морской газокомпрессорной платформе или в шахтной добыче, 330101-00-25-10-01-05 сохраняет точность измерений там, где время безотказной работы критично. Его прочная конструкция в сочетании с проверенной архитектурой обработки сигнала Bently Nevada делает его предпочтительным выбором для систем защиты оборудования, критичных для безопасности, работающих в рамках стандартов IEC 61511 и API 670.
Таблица прочных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Модель / артикул | 330101-00-25-10-01-05 |
| Серия | Bently Nevada 3300 XL |
| Диаметр датчика | Диаметр 8 мм |
| Тип измерения | Бесконтактный вихретоковый (измерение вибрации и положения) |
| Рабочая температура | -35°C до +177°C |
| Длина кабеля | Интегрированный кабель длиной 25 см |
| Тип разъёма | Совместим со стандартными разъёмами BNC / TNC |
| Класс защиты | IP67 (пыленепроницаемый, влагозащищённый) |
| Класс опасной зоны | Взрывобезопасный — совместим с зонами 1 и 2 |
| Соответствие стандартам | API 670, IEC 61511, CE |
| Страна происхождения | Соединённые Штаты |
| Гарантия | 12-месячная гарантия — покрывает производственные дефекты и функциональные сбои при нормальных условиях эксплуатации |
Комплексные решения для защиты
Использование 330101-00-25-10-01-05 в опасной или критически важной для безопасности среде требует многоуровневой стратегии защиты. Сам датчик — лишь один элемент надежной системы защиты оборудования. Для зон с классификацией 1 и 2 целостность сигнала должна сохраняться от наконечника датчика до стойки мониторинга — и каждый элемент этой цепи должен быть сертифицирован для работы в данной среде.
Для соответствия требованиям взрывобезопасности сигнал с датчика должен проходить через сертифицированный барьер IS. Изолятор Bently Nevada 1701/06 141377-01 с взрывобезопасной защитой специально разработан для этой задачи, ограничивая энергию в опасной зоне до безопасного уровня даже при неисправностях. В дополнение к этому, Модуль заземления Bently Nevada 3500/04-01 с взрывобезопасной защитой обеспечивает заземляющий эталон IS-барьера, требуемый стандартом IEC 60079-11, гарантируя, что вся цепь остается в пределах безопасных энергетических уровней.
Когда требуется гальваническая развязка между полевыми и контрольными цепями — особенно в системах с длинными кабельными трассами, подверженными петлям заземления — двойной гальванический изолятор Bently Nevada 170190-01E устраняет помехи в режиме общего сигнала без ослабления вибрационного сигнала. Для многоконтурных систем пожарной и газовой сигнализации, использующих одну кабельную инфраструктуру, модуль изолятора короткого замыкания Honeywell TC811E1023 предотвращает отключение всей зоны обнаружения из-за одной ошибки в проводке.
В установках, где 330101-00-25-10-01-05 интегрирован в распределённую архитектуру FLEX Ex I/O, изолятор шины Allen-Bradley 1797-BIC FLEX Ex обеспечивает сегментацию шины IS на 8 модулей, необходимую для поддержания соответствия зоне 1 по всей задней панели. Надежность окончания кабеля также критична: модуль окончания ABB TU890 IS MTU предлагает схему подключения с 3×9 искробезопасными клеммами, упрощающую полевую проводку при сохранении полной сертификации IS.
Для структурированной связи от поля к стойке терминальный блок Emerson KJ3007X1-EA1 Profibus DP обеспечивает надежную точку подключения для интеграции с DCS. Внутренние кабели шкафа между преобразователем сигнала датчика и системой мониторинга должны использовать экранированный кабель с соответствующими характеристиками, например, Honeywell 51304465-300 внутренний кабель шкафа. Сигнальная проводка организована и защищена на уровне стойки с помощью клеммной платы Bently Nevada 39157-01, а весь узел датчика и преобразователя размещен и защищен в корпусе клеммной платы Bently Nevada 36853-01 — прочном корпусе, специально разработанном для полевых установок серий 3300/3500.
Применение в критической инфраструктуре
Нефть и газ — компрессия на верхнем уровне: На газовых компрессорных установках на устьевых или сборных станциях мониторинг радиальной вибрации вала является основным средством защиты от катастрофического отказа подшипников. 330101-00-25-10-01-05, установленный в соответствии с требованиями API 670 с минимум двумя радиальными датчиками на подшипник, обеспечивает непрерывные данные вибрации, позволяющие операторам обнаруживать развивающиеся неисправности — такие как дисбаланс ротора, смещение или масляный вихрь — до того, как они приведут к аварийному отключению или механическому повреждению. В компрессорных зданиях с классификацией Зона 1 конструкция зонда с искробезопасностью исключает необходимость использования продуваемых корпусов в точке измерения, снижая затраты на установку и обслуживание.
Нефтехимия — мониторинг мешалки реактора: Высоконапорные мешалки реакторов на установках этилена и полиэтилена работают в экстремальных технологических условиях, где незапланированные простои несут как безопасность, так и финансовые последствия, исчисляемые миллионами в день. Датчики приближения, установленные на подшипниках вала мешалки, предоставляют данные раннего предупреждения, позволяющие командам обслуживания планировать вмешательства во время плановых остановок, а не реагировать на аварийные отключения. Химическая стойкость корпуса зонда 330101-00-25-10-01-05 делает его пригодным для условий, где проникновение технологической жидкости или химические брызги являются обычным риском.
Горное дело — мониторинг привода конвейера и дробилки: В подземных и открытых горных работах электродвигатели приводов конвейеров и шестерни дробилок являются критически важными узлами, где отказ подшипников приводит к длительным потерям производства и, в подземных условиях, к потенциальным инцидентам безопасности. Класс защиты 330101-00-25-10-01-05 IP67 и широкий диапазон рабочих температур делают его подходящим для пыльных и влажных условий, типичных для корпусов горного оборудования. В сочетании с монитором 3300 XL он обеспечивает данные о положении вала и вибрации, необходимые для раннего обнаружения эксцентричного износа, отслоения подшипников и аномалий зацепления зубьев.
Часто задаваемые вопросы по безопасности и качеству
Q: Что покрывает 12-месячная гарантия?
A: 12-месячная гарантия покрывает все производственные дефекты и функциональные сбои, возникающие при нормальных условиях эксплуатации, указанных в техническом описании продукта. Она включает бесплатную замену или ремонт сборки зонда. Повреждения, вызванные ошибками установки, перенапряжениями или эксплуатацией вне установленных параметров, не покрываются. Гарантийные претензии обрабатываются в течение 5 рабочих дней с момента получения возвращённого устройства.
В: Сертифицирован ли 330101-00-25-10-01-05 для использования в опасных зонах ATEX Zone 1?
О: Серия зондов 3300 XL разработана для взрывобезопасной работы в зонах 1 и 2 при использовании с сертифицированным IS барьером. Клиентам следует проверить конкретный сертификат ATEX/IECEx, применимый к их юрисдикции установки, и подтвердить совместимость с выбранным барьером. Документация доступна по запросу.
В: Как проверить подлинность продукта и избежать поддельных компонентов?
О: Все устройства, поставляемые Industrial Control Hub, поступают через проверенные каналы дистрибуции. Каждое устройство поставляется с оригинальной маркировкой производителя, отслеживаемыми кодами партии и сертификатом соответствия. Мы рекомендуем клиентам запрашивать полную документацию по прослеживаемости для критически важных приложений и сверять серийные номера с авторизованной сервисной сетью Bently Nevada.
В: Какие стандарты соответствия применимы к этому зонду в системе безопасности с рейтингом SIL?
О: При интеграции в систему безопасности (SIS) согласно IEC 61511, датчик приближения функционирует как элемент датчика в контуре безопасности. Рейтинг SIL всего контура определяется сочетанием зонда, сигнального кондиционера, логического контроллера и исполнительного элемента. Клиентам рекомендуется проконсультироваться с инженером по функциональной безопасности для подтверждения возможностей SIL полной архитектуры контура и получения соответствующих данных FMEDA для системы 3300 XL.
В: Каков срок поставки для 330101-00-25-10-01-05?
О: Стандартный срок поставки составляет 3–7 рабочих дней для товаров на складе. Для срочных требований в случаях остановки или аварийного обслуживания доступны варианты ускоренной доставки. Свяжитесь с нашей технической командой продаж, чтобы уточнить текущий статус наличия и сроки доставки для вашего региона.
В: Можно ли использовать этот зонд в качестве прямой замены для старых зондов серии 3300?
О: Серия 3300 XL разработана с учетом обратной совместимости с существующими установками мониторов серии 3300 в большинстве конфигураций. Однако клиентам следует проверить совместимость разъемов и настройки напряжения пробоя с их конкретной моделью монитора перед установкой. Наша техническая поддержка может помочь с проверкой совместимости бесплатно.
