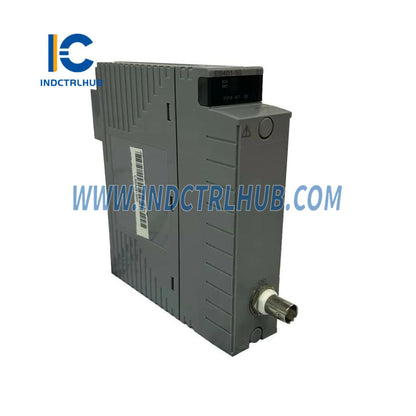

Yokogawa EB401-50 S3 | Módulo Mestre da Interface de Barramento ER

O Yokogawa EB401-50 S3 Módulo Mestre de Interface ER Bus é uma solução de interface de alto desempenho para comunicação ER Bus em sistemas de automação e controle industrial. Ele permite comunicação confiável entre dispositivos via ER Bus, proporcionando integração e controle contínuos de múltiplos dispositivos de campo.

Especificações Padrão:

• Função: Módulo Mestre de Interface ER Bus
• Interface da Camada Física:
  • IEEE 802.3 10BASE-2 (1 porta)
• Tipo de Conector: BNC
• Velocidade de Comunicação: 10 Mbps (Fast Ethernet)
• Distância de Transmissão: Máx. 185 metros (ao usar YCB141)
• Consumo Atual: 0,7 A
• Peso: 0,3 kg

Códigos de Modelo e Sufixo:

• Modelo: EB401 (Estilo 3)
• Descrição: Módulo Mestre de Interface ER Bus

Códigos de Sufixo:

• -5: Tipo padrão sem proteção contra explosão
• 0: Sempre 0 (configuração fixa)

Componentes incluídos:

• Conector tipo T (YCB146): Necessário para conectar cabos ER Bus.
• Terminador (YCB148): Dois conjuntos de terminadores fornecidos para conexão do cabo ER Bus. Anexe o terminador ao módulo, que é a parte terminal do ER Bus.

Notas Adicionais:

• O módulo EB401 suporta comunicação 10BASE-2 Ethernet, garantindo transmissão de dados eficiente e estável em distâncias moderadas (até 185 metros).
• É amplamente utilizado em ambientes industriais onde a comunicação baseada em Ethernet é necessária para conectar dispositivos em sistemas de automação e controle de processos.

Este módulo é ideal para integrar dispositivos de campo com uma rede ER Bus, oferecendo comunicação robusta a uma velocidade de 10 Mbps enquanto é leve e fácil de instalar.
