Product Description
Visão geral do produto

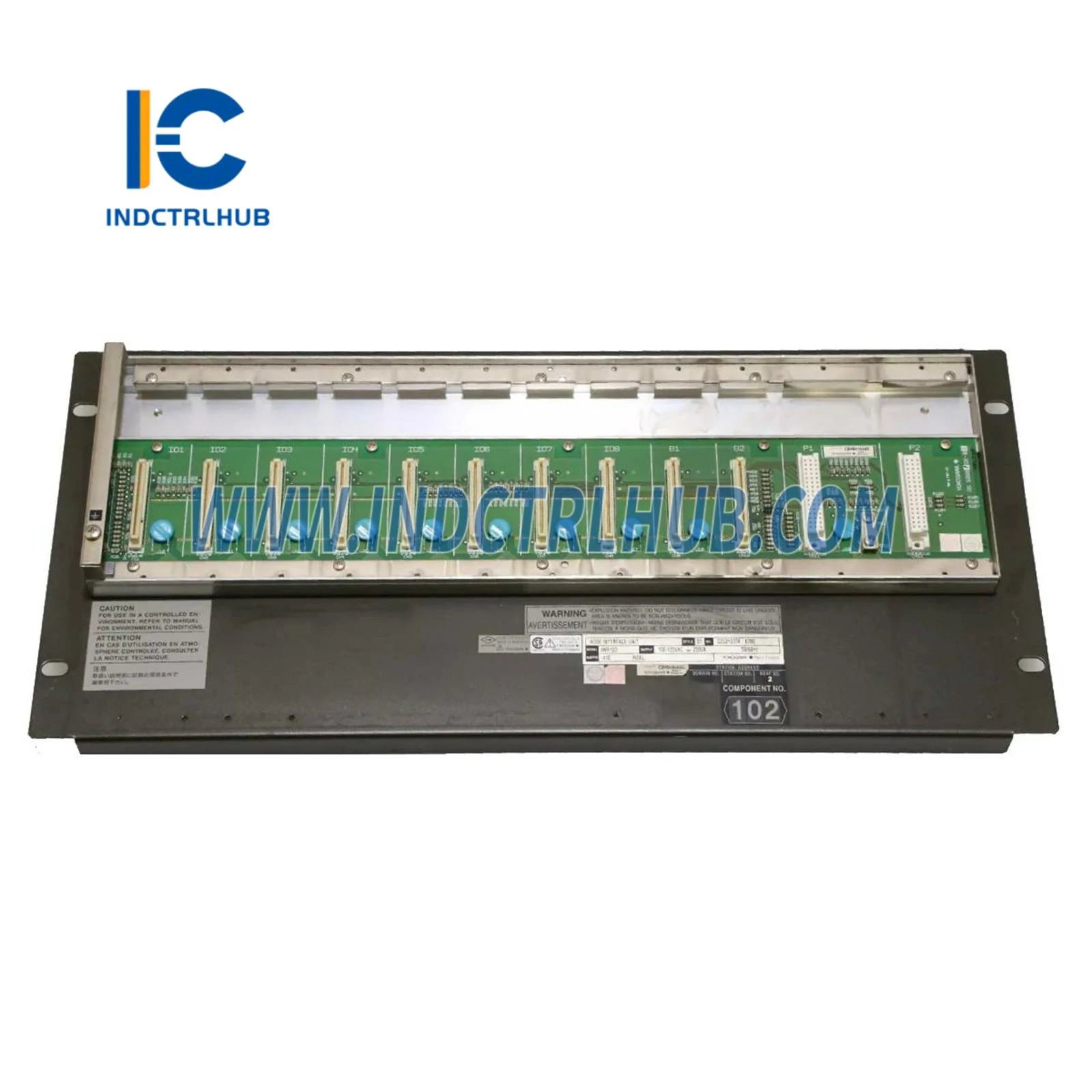

O Yokogawa ANR10D-410 é uma Unidade de Nó para Barramento ER Duplamente Redundante, classificada como um "Nó Remoto" na arquitetura do sistema da Yokogawa. Diferentemente dos ANB10S e ANB10D (Unidades de Nó do Barramento ESB ou Nós Locais) que se conectam diretamente a uma Unidade de Controle de Campo (FCU) via barramento ESB, os ANR10S e ANR10D se conectam a um Módulo Mestre de Interface do Barramento ER EB401 dentro de uma Unidade de Nó do Barramento ESB via barramento ER. Esta unidade montável em rack de 19” é projetada para operação confiável e redundante em ambientes de controle industrial.
Informações Técnicas
| Item | Especificações |
|---|---|
| Fonte de energia | Tensão: 100-120 V AC, Frequência: 50/60 Hz Tensão: 220-240 V CA, Frequência: 50/60 Hz Voltagem: 24 V DC (Especifique com Códigos de Sufixo) |
| Consumo de Energia Elétrica | 100-120 V AC: 200 VA, 120 W 220-240 V AC: 230 VA, 120 W 24 V CC: 5,5 A |
| Peso | 10 kg (incluindo 8 IOMs) |
Códigos de Modelo e Sufixo
- Modelo: Unidade de Nó ANR10D para Barramento ER Duplamente Redundante (Montável em Rack de 19")
- Códigos de sufixo:
- -4: Fonte de alimentação dupla redundante
- 1: Fonte de alimentação AC 100-120 V
- 2: Fonte de alimentação AC 220-240 V
- 4: Fonte de alimentação DC 24 V
- 5: Tipo básico sem proteção contra explosão
- 6: Com opção ISA G3, opção de temperatura (-20 ˚C a 70 ˚C) e sem proteção contra explosão
- E: Tipo básico com proteção contra explosão
- F: Com opção ISA G3, opção de temperatura (-20 ˚C a 70 ˚C) e proteção contra explosão
- Códigos de opção:
- /ATDOC: Manual de Proteção contra Explosão
- /NDEL: Licença de Software para Expansão de Nó (Obrigatória para conexão com AFF50 ou AFV10)
