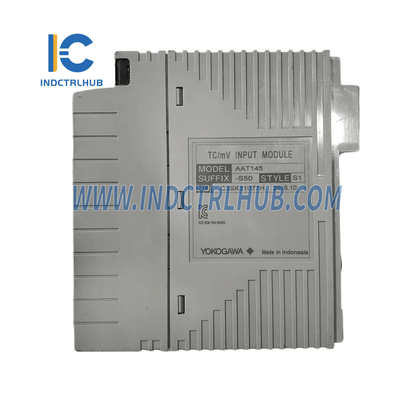

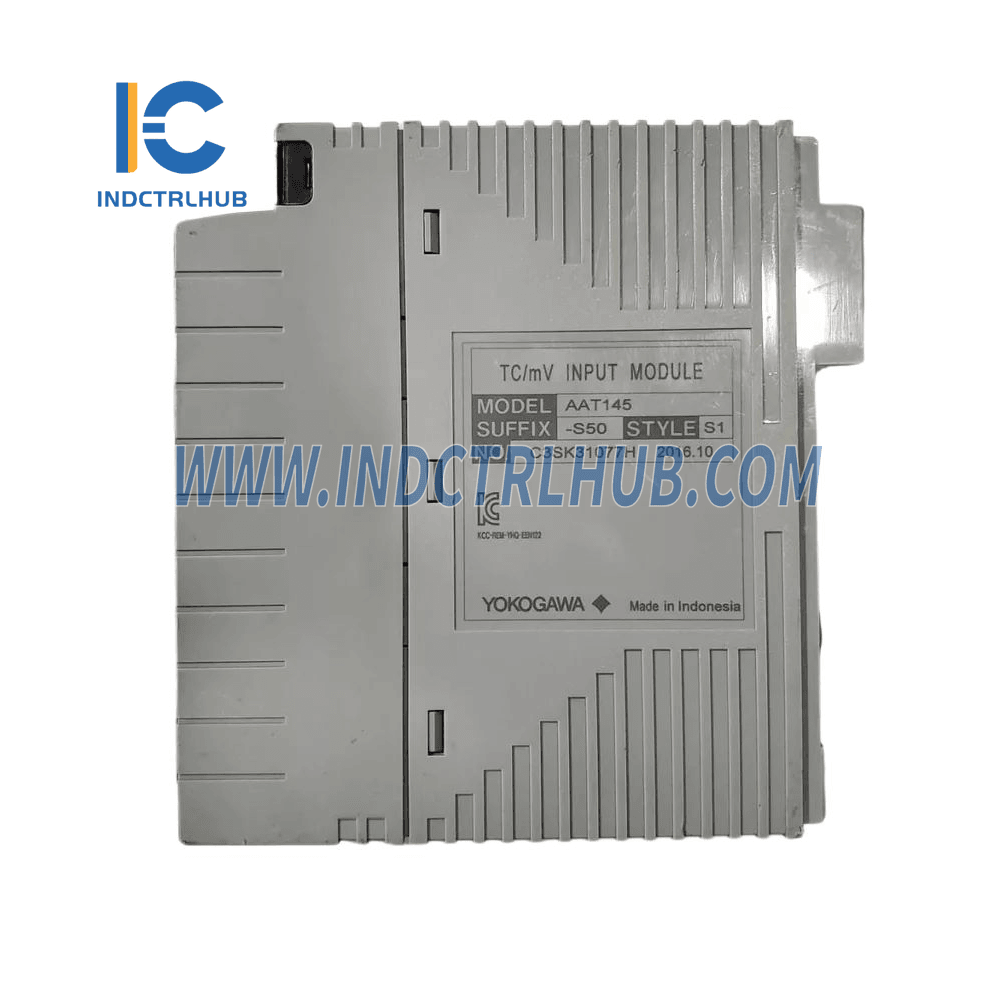

Detalhes do Produto: Yokogawa AAT145-S50 S1 - Módulo de Entrada TC/RTD (16 canais, Canais Isolados)
O Yokogawa AAT145-S50 S1 Módulo de Entrada TC/RTD é uma solução de alto desempenho projetada para sistemas de automação industrial. Ele suporta uma variedade de tipos de sinais de entrada, incluindo termopar (TC), detectores de temperatura por resistência (RTD), milivolt (mV) e sinais de potenciômetro (POT). Este módulo possui 16 canais isolados, proporcionando alta isolação de sinal entre o campo e o sistema, bem como entre cada canal. É projetado para uso em configurações de redundância dupla para garantir operação contínua em sistemas críticos.
Especificações principais:
| Especificação | AAT145-S50 S1 (Módulo de Entrada TC/RTD) |
|---|---|
| Número de Canais de Entrada | 16, Canais isolados |
| Sinal de entrada | - TC: Tipo J, K, E, B, R, S, T, N (JIS C1602, IEC 60584-1) - mV: -100 a 150 mV, -20 a 80 mV - RTD: Pt100 (tipo de 3 fios, JIS C1604, IEC 60751) - POT: 100 Ω a 10 kΩ (Resistência total) |
| Tensão de Entrada Permitida | ±5V |
| Tensão de Resistência | - Entre entrada e sistema: 500 V AC por 1 minuto (Placa única: 1500 V AC) - Entre canais de entrada: 200 V CA por 1 minuto |
| Resistência de entrada | - Ligado: 1 MΩ ou maior - Desligado: 1 MΩ ou maior |
| Precisão | - TC: ±40 µV - RTD: ±150 mΩ - POT: ±0,2 %/FS |
| Resistência Total da Fonte de Sinal + Fiação | - 1000 Ω ou menos (para mV/TC) - 150 Ω ou menos (para resistência de fiação RTD/POT) |
| Precisão da Compensação de Junção de Referência | ±1 °C |
| Período de atualização de dados | 1 segundo |
| Detecção de Burnout | Todos os canais podem ser configurados juntos (configuração não disponível/disponível para cada canal) |
| Desvio de temperatura | - TC: ±80 µV/10 °C - RTD: ±0,3 Ω/10 °C - POT: ±0,4 %/10 °C |
| Consumo Máximo de Corrente | 350 mA (5 V CC) |
| Peso | Aproximadamente 0,30 kg |
| Conexão externa | Cabo dedicado (KS1) |
Códigos de sufixo:
- -S: Tipo padrão
- 5: Sem proteção contra explosão
- E: Com proteção contra explosão
- 0: Tipo básico
- 3: Com opção ISA Standard G3 e opção de temperatura (-20 a 70°C)
Aplicações:
O módulo AAT145 é ideal para ambientes industriais que exigem monitoramento e controle precisos de sinais de temperatura, resistência e voltagem. Pode ser utilizado em aplicações como:
- Controle de processo
- Gestão de energia
- Monitoramento ambiental
- Sistemas de manufatura
Ele garante alta precisão, atualizações rápidas de dados e isolamento robusto de sinal, tornando-o uma excelente escolha para sistemas de controle críticos em indústrias como petróleo e gás, processamento químico e geração de energia.
