Product Description

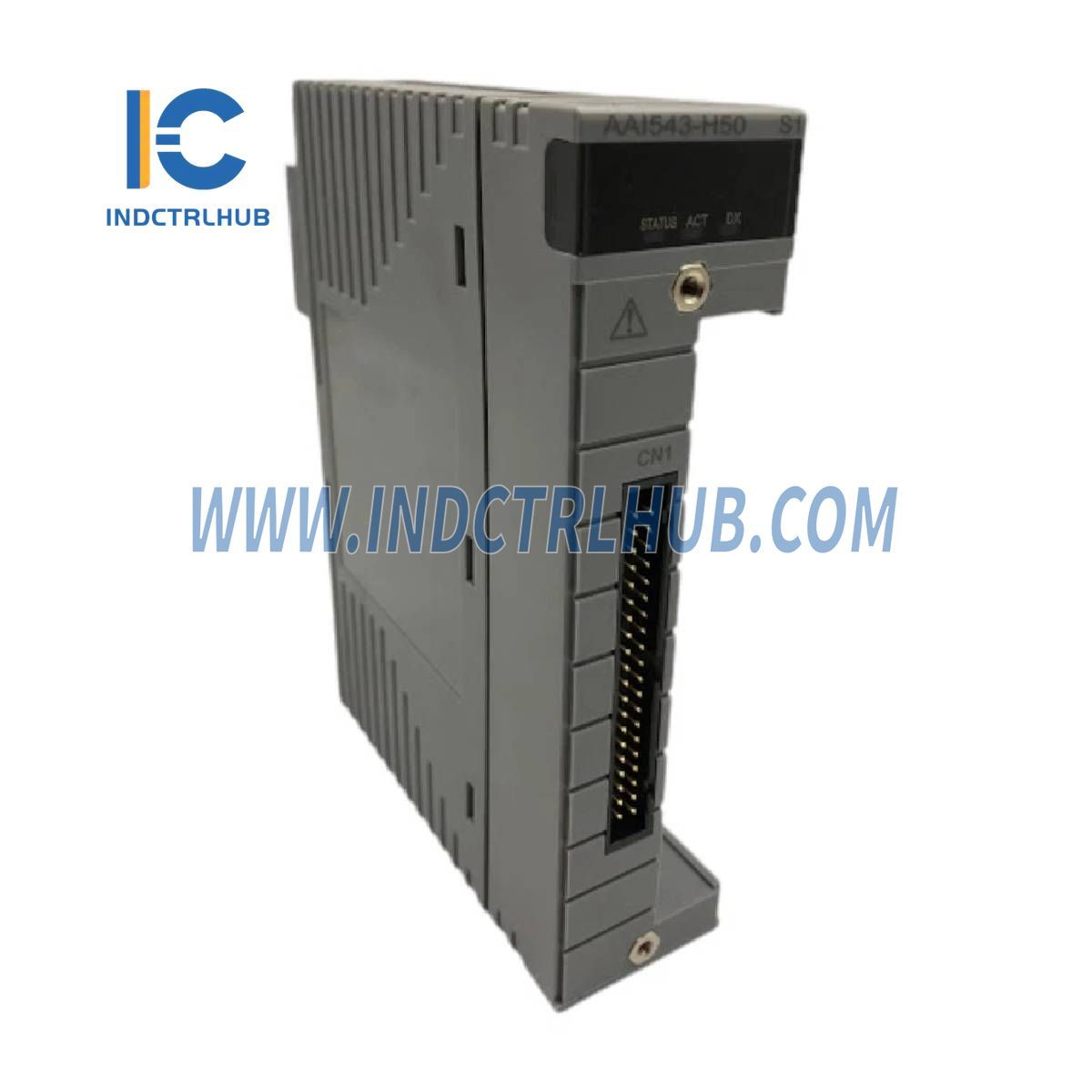

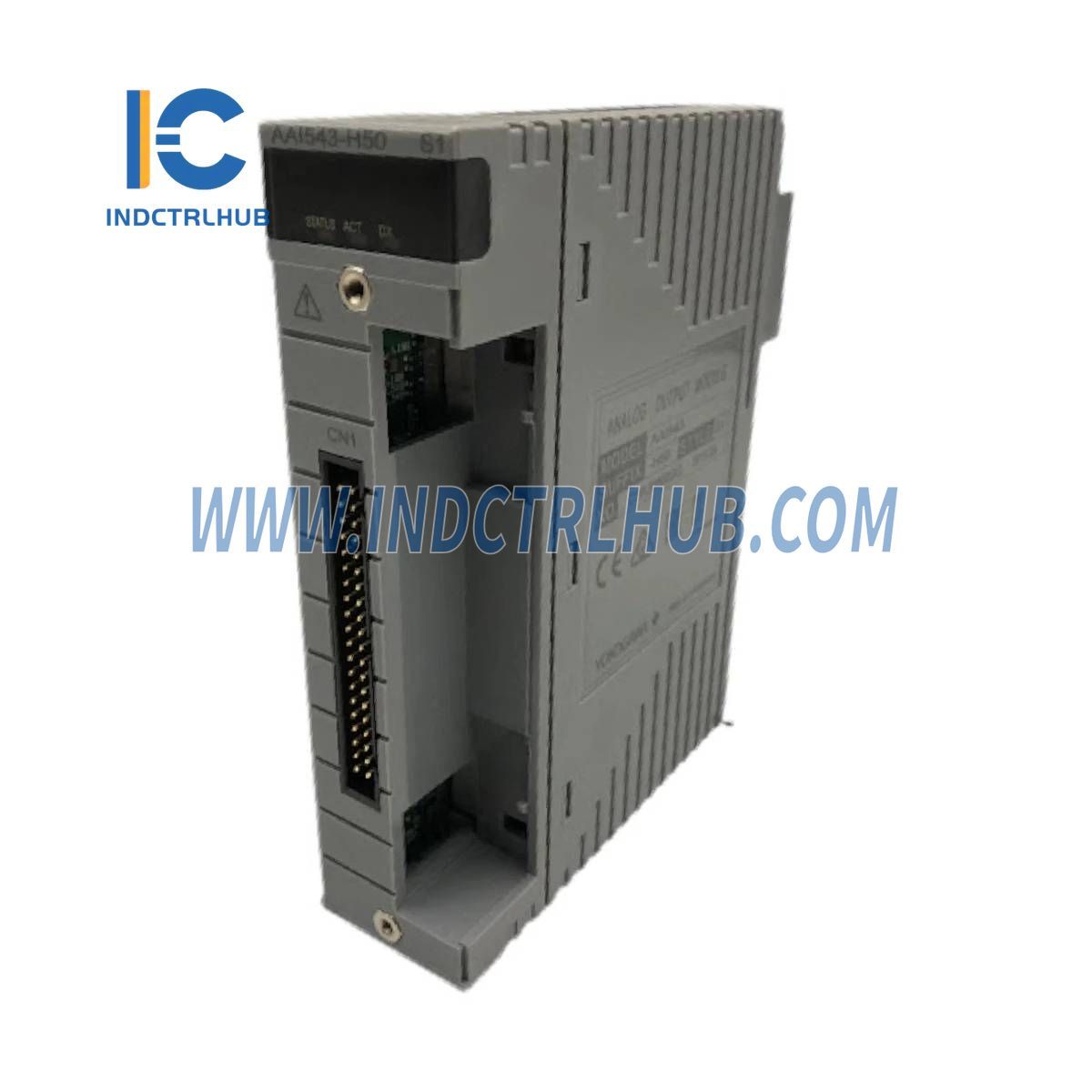

Informações do Produto: Módulo de Saída Analógica Yokogawa (AAI543-H50/A4S-00)
| Fabricante | Yokogawa |
|---|---|
| Modelo/Número da Peça | AAI543-H50/A4S-00 |
| Descrição | Módulo de Saída Analógica |
Especificações
| Especificação | Detalhes |
|---|---|
| Número de Canais de Saída | 16 canais (isolados) |
| Sinal de Saída | 4 a 20 mA |
| Tensão de Resistência | 1500 V CA por 1 minuto (entre saída e sistema) |
| Resistência de Carga Permitida | 0 a 750 Ω |
| Detecção de Circuito Aberto | Menos de 0,65 mA |
| Precisão | ±48 µA |
| Período de Atualização de Dados | 10 ms |
| Deriva Devido à Temperatura Ambiente | ±16 µA/10 °C |
| Consumo Máximo de Corrente | 230 mA (5 V CC), 540 mA (24 V CC) |
| Peso | 0,4 kg |
| Comunicação Externa | Terminal de pressão, cabo conector MIL, cabo dedicado (KS1) |
| Comunicação HART | Disponível |
Códigos de Modelo e Sufixos
| Código de Sufixo | Descrição |
|---|---|
| -S | Tipo padrão |
| -H | Com comunicação HART |
| 5 | Resposta padrão de comutação em configuração redundante, sem proteção contra explosão |
| 6 | Resposta rápida de comutação em configuração redundante, sem proteção contra explosão |
| E | Resposta padrão de comutação em configuração redundante, com proteção contra explosão |
| F | Resposta rápida de comutação em configuração redundante, com proteção contra explosão |
| 0 | Tipo básico |
| 1 | Com opção ISA Standard G3 |
| 3 | Com opção ISA Standard G3 e opção de temperatura (-20 a 70 °C) |
Códigos de Opção
| Código de Opção | Descrição |
|---|---|
| /K4A00 | Com Adaptador de Interface de Cabo KS (para conexão com Placa Terminal AEA4D) |
| /A4S00 | Com Bloco Terminal de Pressão [Modelo: ATA4S-00] |
| /A4S10 | Com Bloco Terminal de Pressão (absorvedor de surto) [Modelo: ATA4S-10] |
| /A4D00 | Com Bloco Terminal de Pressão Duplo [Modelo: ATA4D-00] |
| /A4D10 | Com Bloco Terminal de Pressão Duplo (absorvedor de surto) [Modelo: ATA4D-10] |
| /CCC01 | Com Tampa de Conector para Cabo MIL [Modelo: ACCC01] |
