Product Description
Detalhes do produto
- Fabricante: Bently Nevada
- Série: 3500/50

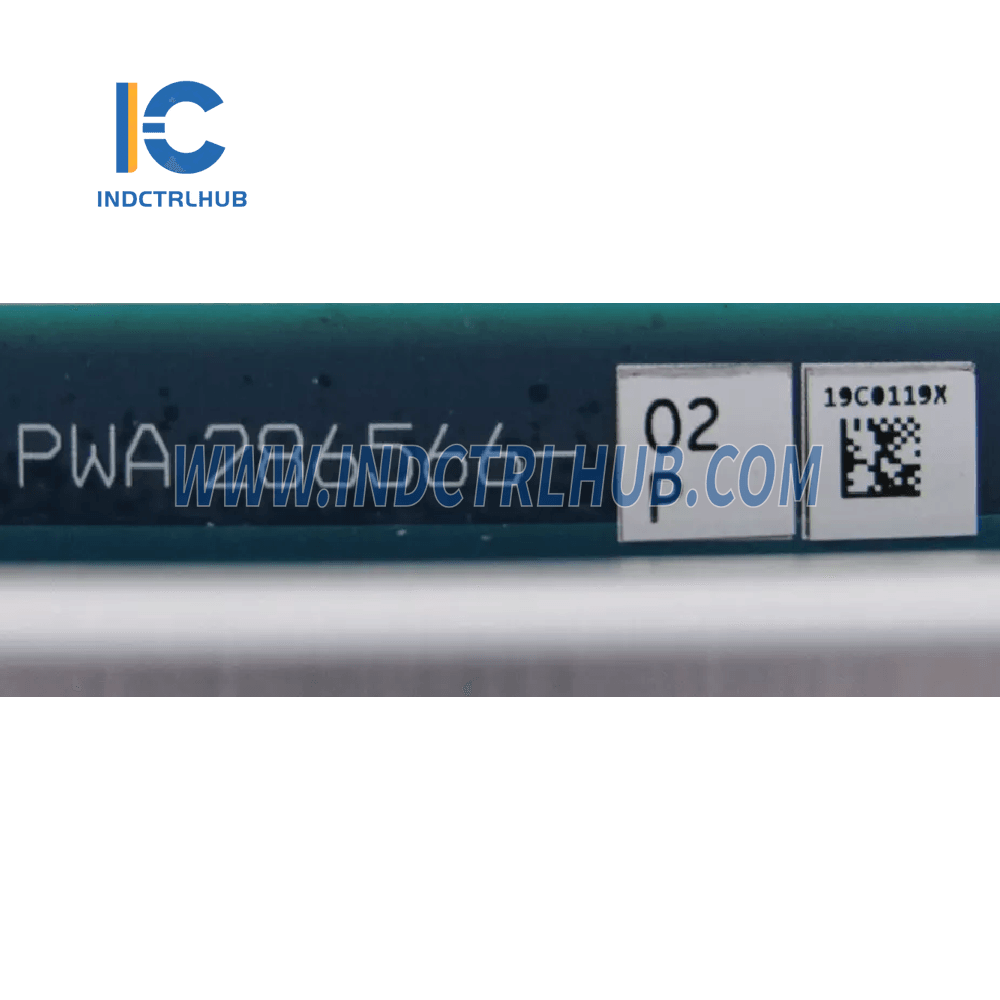

- Número do modelo/peça: 286566-02P
- Tipo de Modelo: Módulo Tacômetro
Função

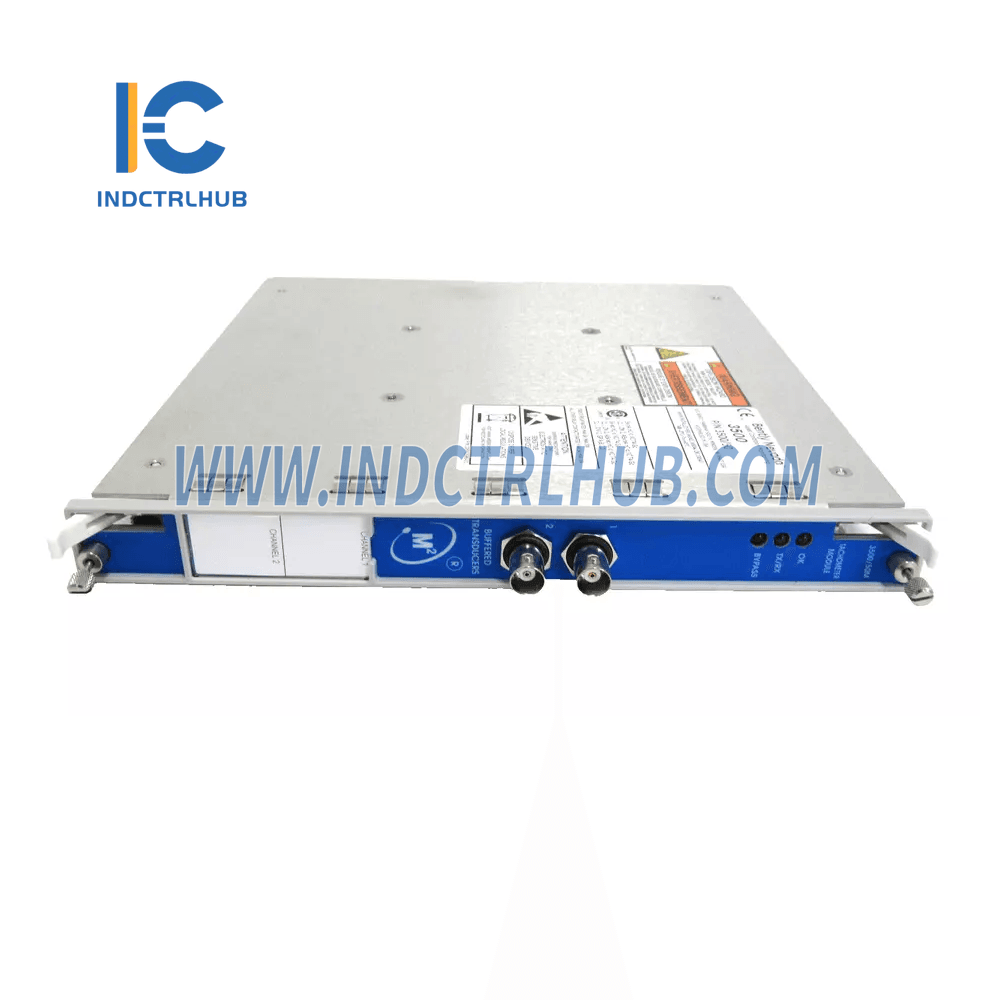

O Módulo Tacômetro 3500/50 é um módulo de dois canais projetado para monitoramento confiável de máquinas através da medição:
- Velocidade do Eixo: Monitora a velocidade rotativa do eixo.
- Aceleração: Monitora a aceleração do rotor.
- Direção: Detecta a direção do rotor.
O módulo processa sinais de sondas de proximidade ou captadores magnéticos e compara os resultados com os limites de alarme definidos pelo usuário. Alarmes são acionados quando os limites são ultrapassados, garantindo proteção eficaz da maquinaria e segurança operacional.
Especificações
Entradas
- Tipo de Sinal: Aceita até dois sinais de transdutor de sondas de proximidade ou captadores magnéticos.
Saídas
-
LEDs do Painel Frontal:
- LED OK: Indica o funcionamento adequado do módulo.
- LED TX/RX: Pisca para indicar comunicação com outros módulos no rack.
- LED de Bypass: Ilumina quando o módulo está no modo bypass.
Condicionamento de Sinal
- Entrada de Velocidade: Suporta de 1 a 255 eventos por revolução para aceleração do rotor e velocidade zero.
- Faixa de Medição Completa: 0,0039 a 255 eventos/rotação; máximo 99.999 rpm.
-
Faixa de Frequência:
- Transdutores de Proximidade: Mínimo 0,0167 Hz (1 rpm para 1 evento/rotação).
- Captadores Magnéticos Passivos: Mínimo 3,3 Hz.
- Frequência Máxima de Entrada: 20 kHz.
-
Precisão:
- Menos de 100 rpm: ±0,1 rpm.
- 100 a 10.000 rpm: ±1 rpm.
- 10.000 a 99.999 rpm: ±0,01% da velocidade real do eixo.
Especificações Físicas
| Componente | Dimensões (A x L x P) | Peso |
|---|---|---|
| Módulo Monitor | 241.3 mm x 24.4 mm x 241.8 mm | 0,82 kg (1,8 lb) |
| Módulos de E/S | 241.3 mm x 24.4 mm x 99.1 mm | 0,20 kg (0,44 lb) |
Limites Ambientais
- Temperatura de Operação: -30°C a +65°C (-22°F a +150°F).
- Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F).
- Umidade: Até 95%, sem condensação.
Informações de Pedido
O formato do número da peça é 3500/50-AA-BB, com as seguintes opções:
Opção A: Tipo de Módulo E/S
| Opção | Descrição |
|---|---|
| 01 | Módulo I/O com Terminações Internas. |
| 02 | Módulo I/O com Terminações Externas. |
| 04 | Módulo I/O com Barreiras Internas e Terminações Internas. |

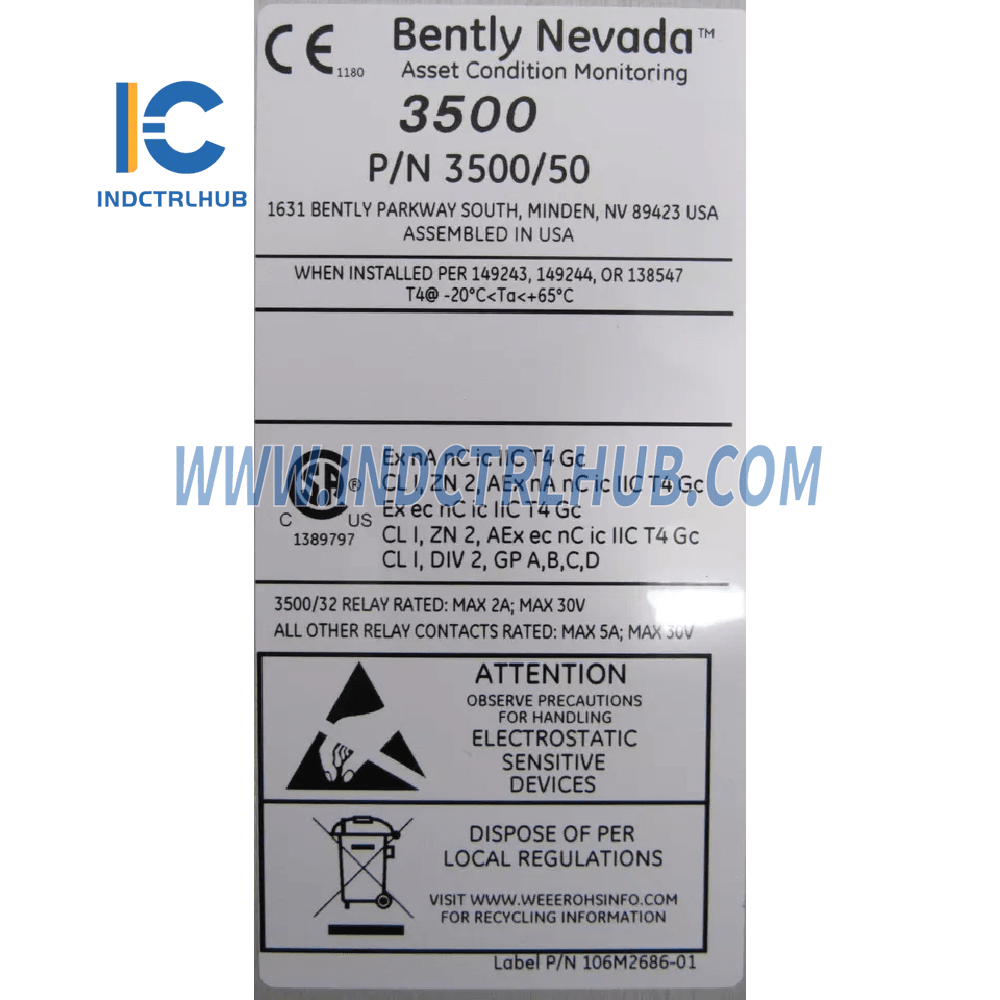

Opção B: Aprovação de Área Perigosa
| Opção | Descrição |
|---|---|
| 00 | Nenhum. |
| 01 | cNRTLus (Classe 1, Divisão 2). |
| 02 | ATEX/IECEx/CSA (Classe 1, Zona 2). |
