Product Description
Detalhes do produto
| Fabricante | Bently Nevada |
|---|---|
| Série | 3500/40M |
| Número do modelo/peça | 140734-01 |
| Tipo de modelo | Monitor Proximitor |
Descrição

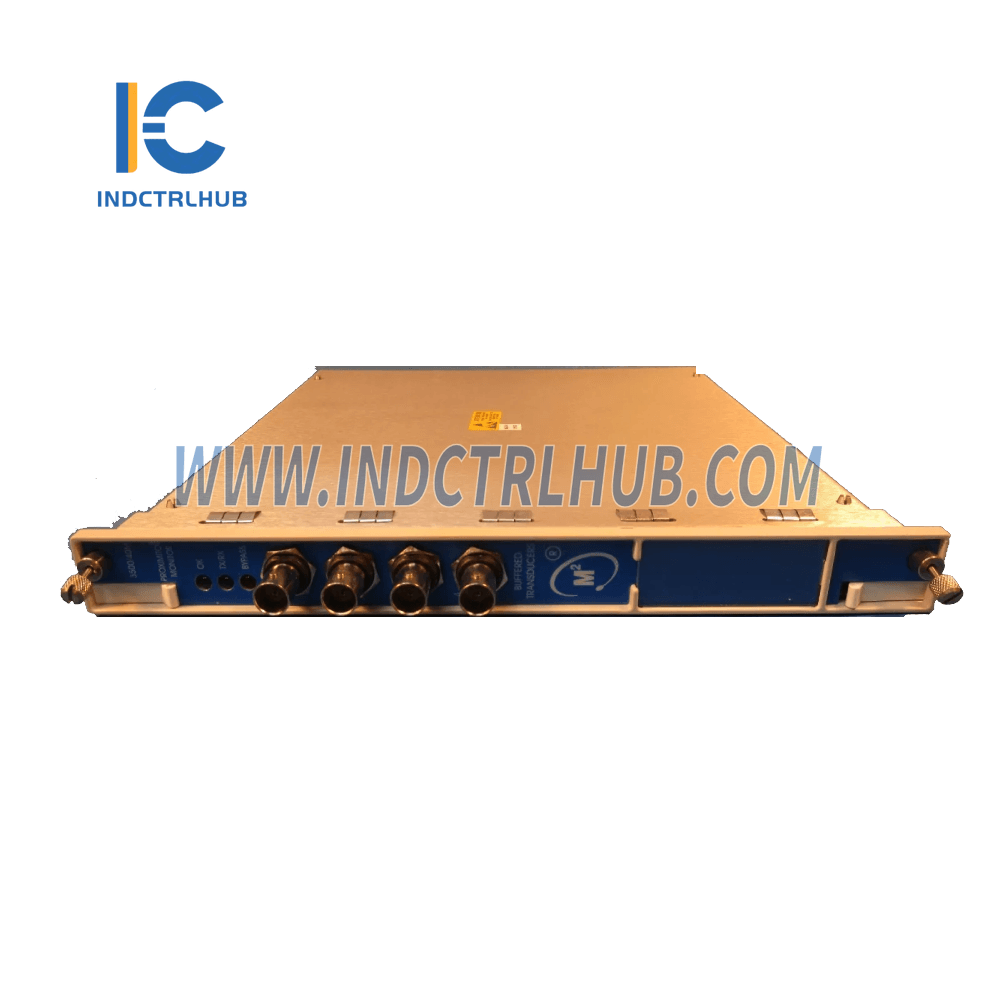

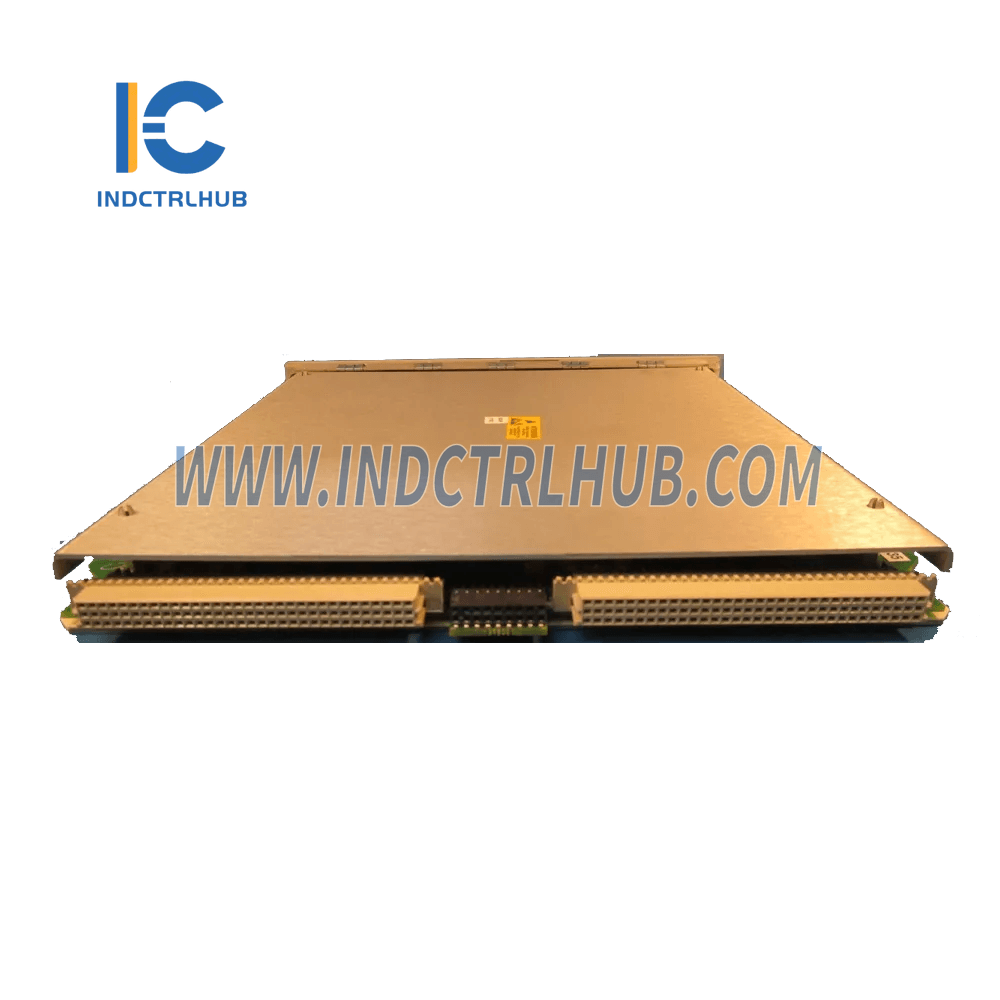

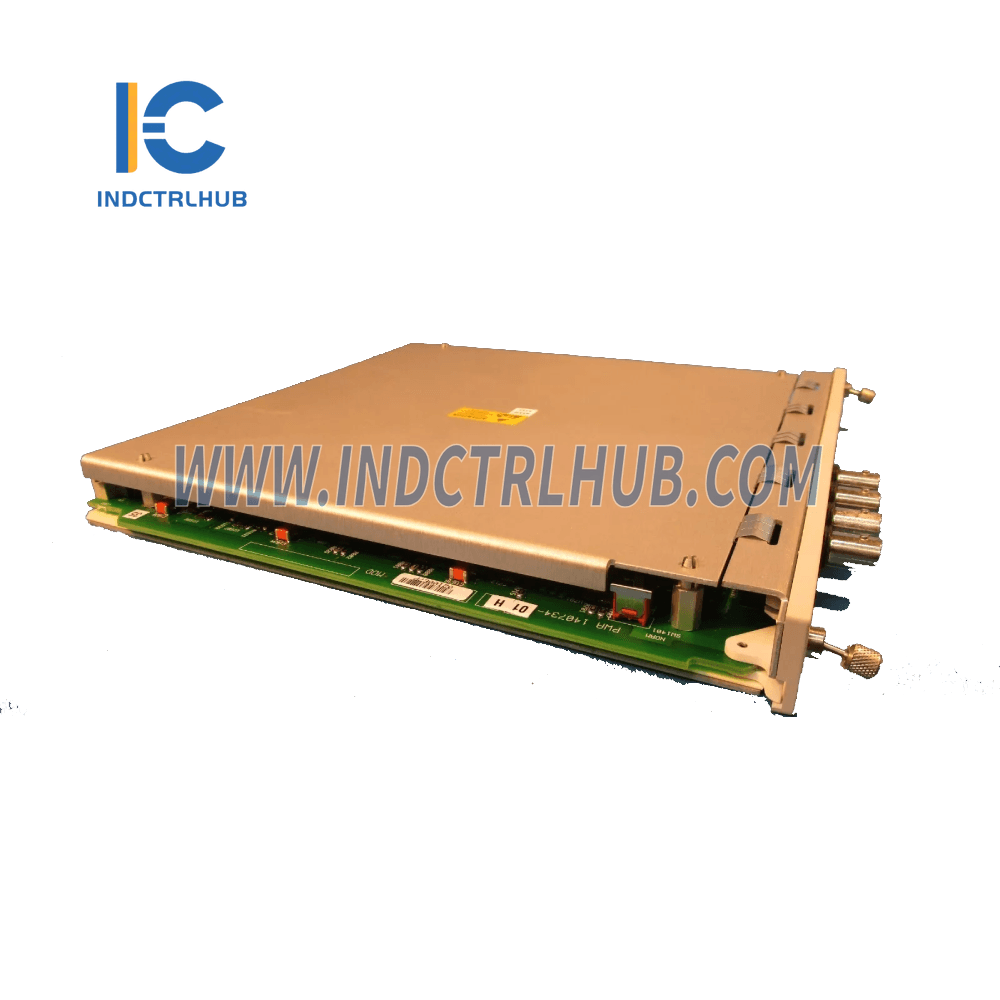

O Monitor Proximitor 3500/40M é um monitor de quatro canais que aceita entrada de transdutores de proximidade Bently Nevada. Ele condiciona os sinais para fornecer várias medições de vibração e posição, e compara os sinais condicionados com alarmes programáveis pelo usuário. Os usuários podem programar cada canal usando o Software de Configuração do Rack 3500 para executar as seguintes funções:
- Vibração radial
- Excentricidade
- REBAM (Medida de Balanceamento de Equipamentos Rotativos)
- Posição de impulso
- Expansão diferencial
Especificações
Consumo de energia:
- 7,7 Watts (típico)
Sinais de entrada:
- Aceita de 1 a 4 sinais de transdutor de proximidade.
Impedância de entrada:
- Entrada/Saída padrão: 10 kΩ (entradas Proximitor e de aceleração)
Sensibilidade:
- Vibração Radial: 3,94 mV/μm (100 mV/mil) ou 7,87 mV/μm (200 mV/mil)
- Thrust: 3,94 mV/μm (100 mV/mil) ou 7,87 mV/μm (200 mV/mil)
- Excentricidade: 3,94 mV/μm (100 mV/mil) ou 7,87 mV/μm (200 mV/mil)
- Expansão Diferencial: 0,394 mV/μm (10 mV/mil) ou 0,787 mV/μm (20 mV/mil)
- REBAM: 40 mV/μm (1000 mV/mil) ou 80 mV/μm (2000 mV/mil)
Saídas:
-
LEDs do painel frontal:
- LED OK: Indica operação normal.
- LED TX/RX: Indica o status da comunicação.
- LED de Bypass: Indica quando o módulo está no Modo Bypass.
-
Saídas de Transdutor em Buffer:
- Um conector coaxial por canal, com proteção contra curto-circuito.
- Impedância de Saída: 550 Ω
Fonte de Alimentação do Transdutor:
- -24 Vcc
Limites Ambientais
Temperatura de Operação:
- Módulo I/O Não-Barreira: -30°C a +65°C (-22°F a +150°F)
- Módulo de E/S de Barreira Interna: 0°C a +65°C (32°F a +150°F)
Temperatura de armazenamento:
- -40°C a +85°C (-40°F a +185°F)
Umidade:
- 95%, sem condensação
Dimensões físicas
| Dimensão | Valor |
|---|---|
| Altura | 241,3 mm (9,50 pol.) |
| Largura | 24,4 mm (0,96 pol.) |
| Profundidade | 241,8 mm (9,52 pol.) |
| Peso | 0,91 kg (2,0 lb) |
Informações de Pedido
| Código | Descrição |
|---|---|
| UM | Tipo de módulo de E/S |
| 01 | Módulo Proximitor I/O com Terminação Interna |
| 02 | Módulo Proximitor I/O com Terminações Externas |
| 03 | Módulo Proximitor I/O com Barreiras Internas e Terminações Internas |
| B | Opção de Aprovação para Área Perigosa | | 00 | Nenhuma | | 01 | cNRTLus (Classe 1, Divisão 2) | | 02 | ATEX / IECEx / CSA (Classe 1, Zona 2) |
