Product Description

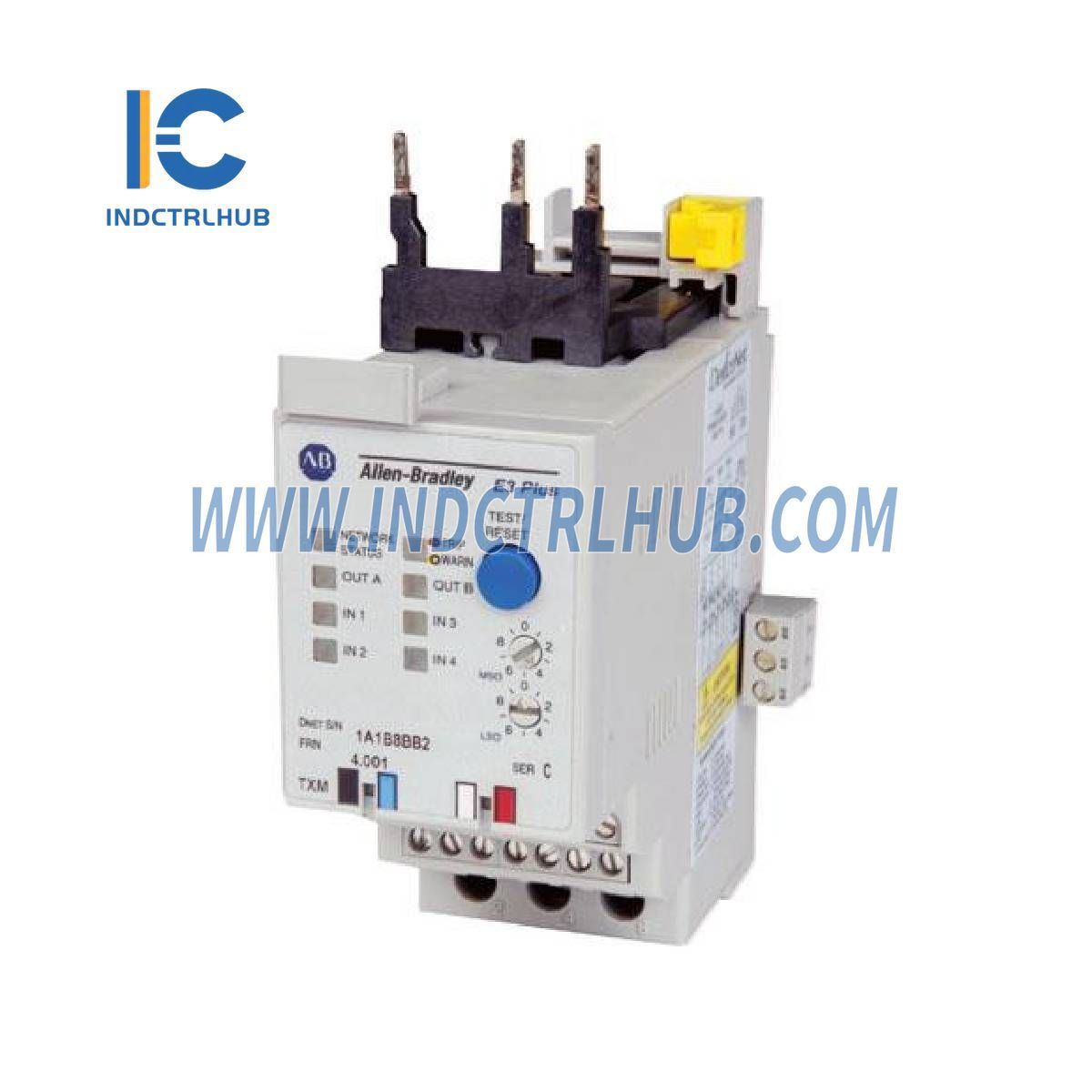

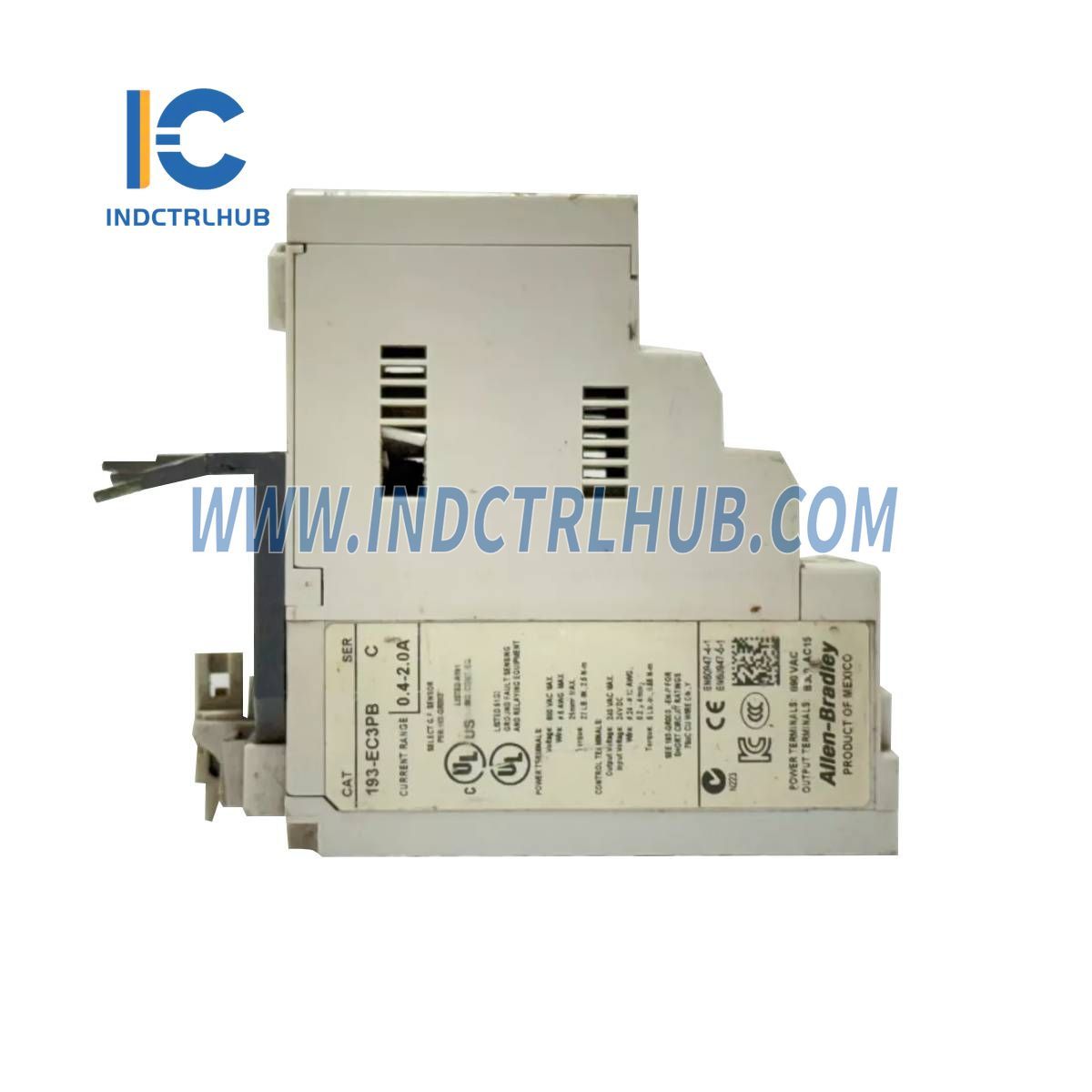

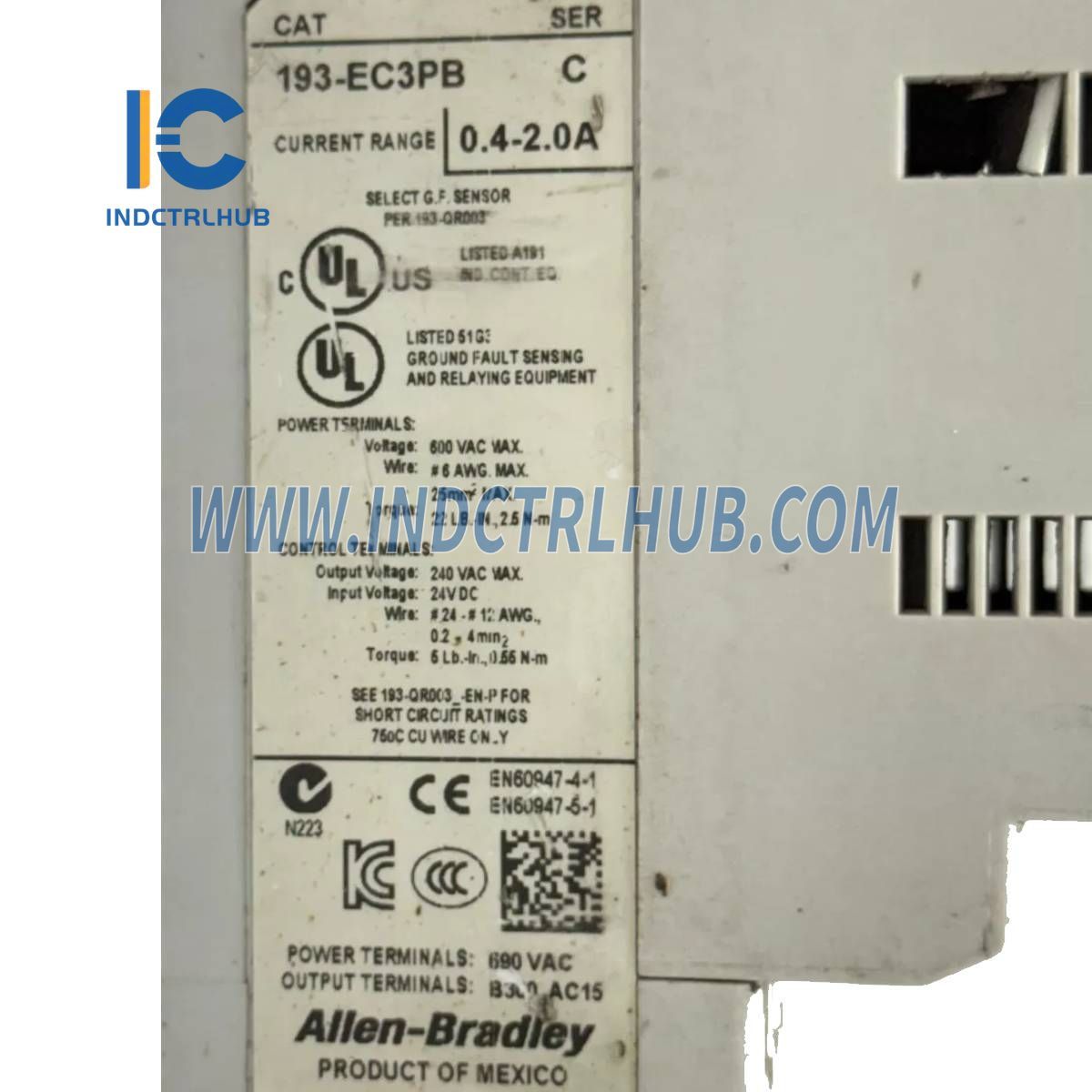

Relé de Sobrecarga Allen-Bradley 193-EC3PB
Visão Geral do Produto
O Allen-Bradley 193-EC3PB é um Relé Eletrônico de Sobrecarga E3 Plus projetado para fornecer proteção avançada de motor monitorando corrente, sobrecargas e condições de fase em aplicações industriais. Este relé baseado em microprocessador é ideal para sistemas de controle de motor compatíveis com DeviceNet, oferecendo configurações flexíveis de classe de desarme e recursos aprimorados de proteção.
Especificações Técnicas
Classificações Elétricas
| Atributo |
Especificações |
| Faixa de Corrente de Carga Total |
0.4 - 2.0 A |
| Corrente Nominal (Faixa) |
0,4…5000 A |
| Tensão de Operação NEMA (Nominal) |
600V |
| Tensão de Operação IEC (Nominal) |
690/1000V |
| Tipo de Sobrecarga |
Baseado em Microprocessador |
Recursos de Proteção
| Tipo de Proteção |
193-EC3PB |
| Classe de Desarme (Ajustável) |
5…30 |
| Proteção contra Perda de Fase |
Atraso Ajustável |
| Detecção de Falha de Terra (Aterramento) |
Sensível |
| Detecção de Sobrecorrente (Travamento) |
Sim |
| Detecção de Travamento |
Sim |
| Detecção de Subcarga |
Sim |
| Detecção de Desequilíbrio de Corrente |
Sim |
| Monitoramento de Termistor PTC |
Não |
Controle e Comunicação
| Atributo |
Especificações |
| E/S |
4 Entradas, 2 Saídas |
| Configurações de Aviso |
Contato de Desarme N.C., Contato de Alarme N.O. |
| Tipo de Reset |
Automático e Manual |
| Faixa de Ajuste |
5:1 |
| Compatível com Drive de Frequência Variável (VFD) |
Sim |
| Conformidade ODVA (DeviceNet) |
Sim |
