Product Description
Visão geral do produto

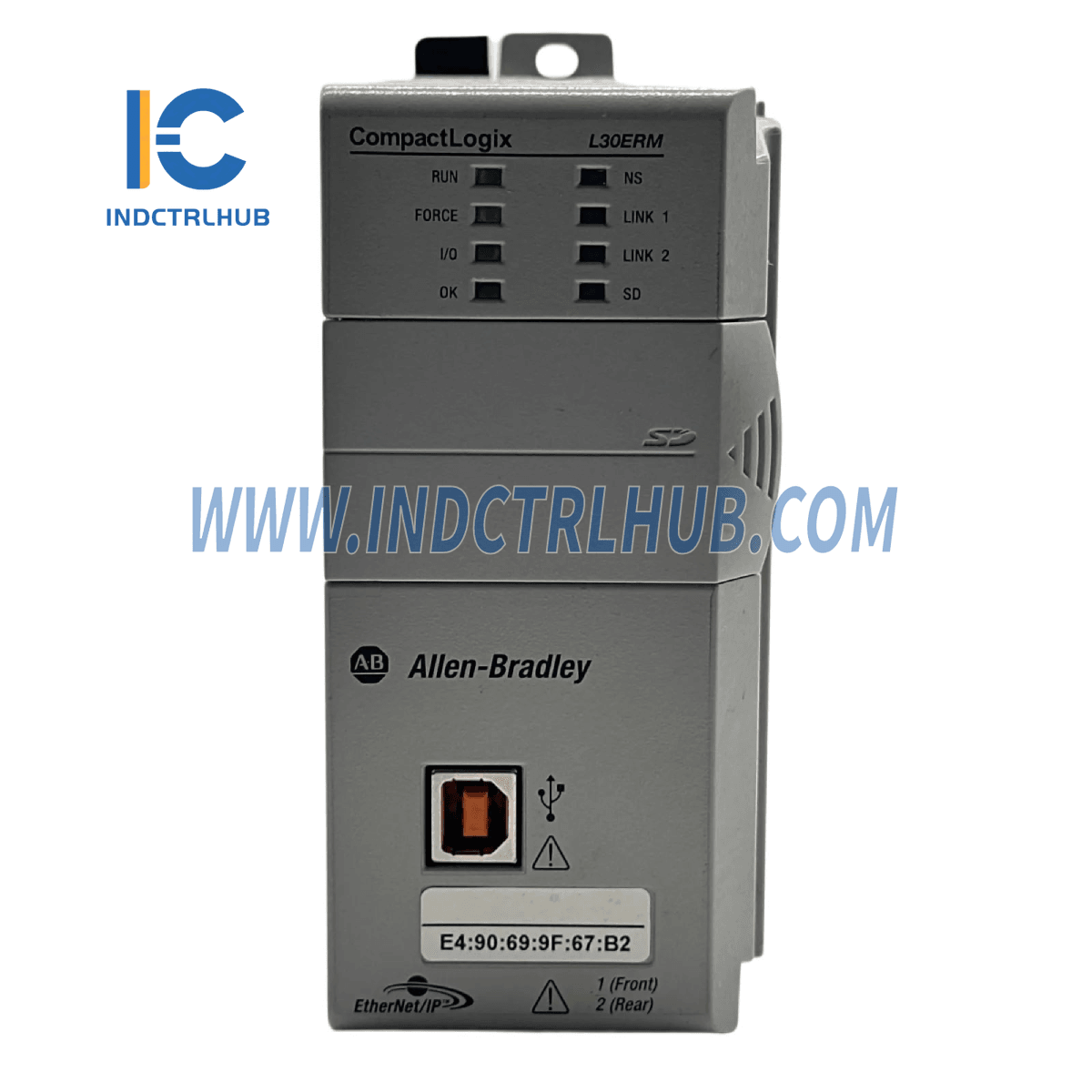

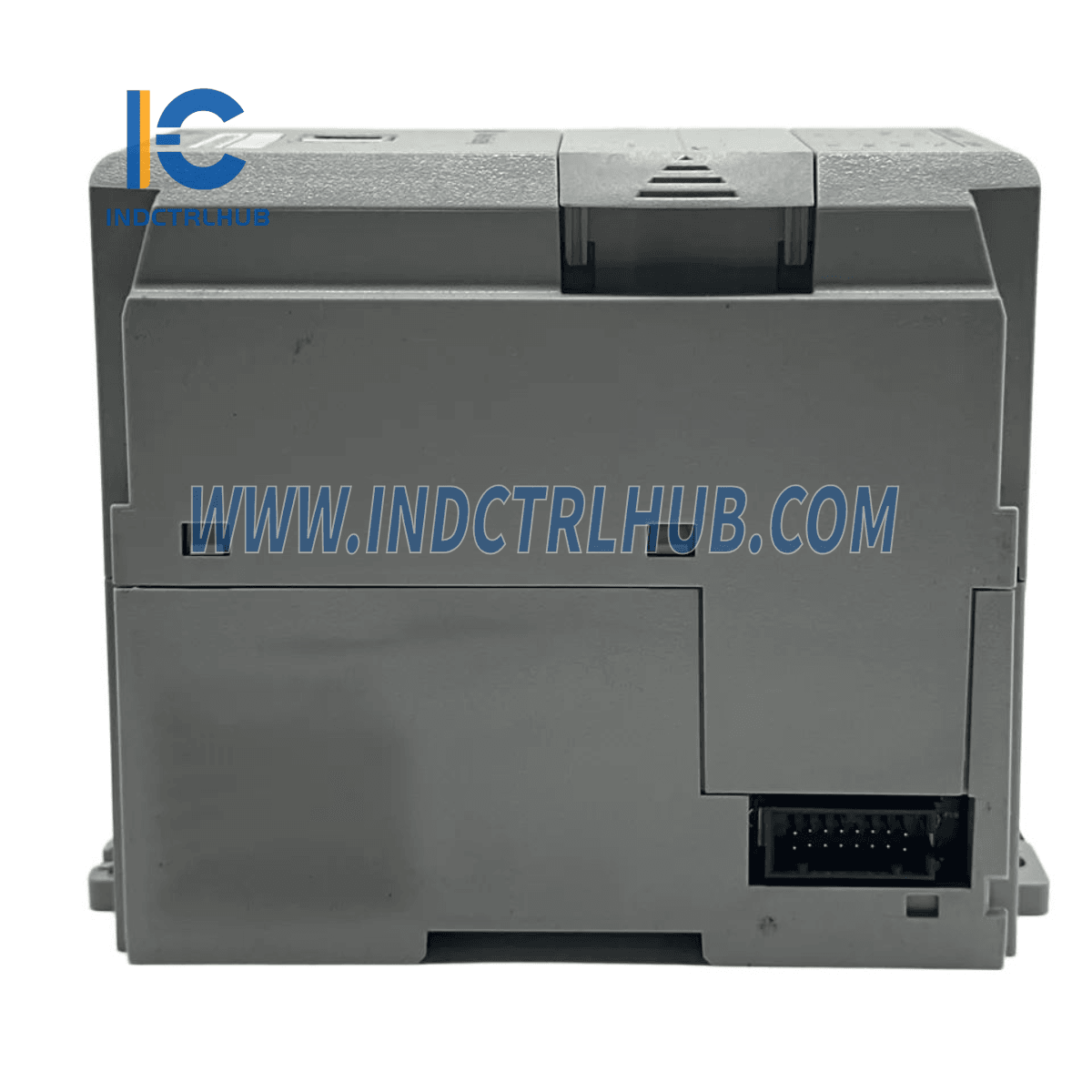

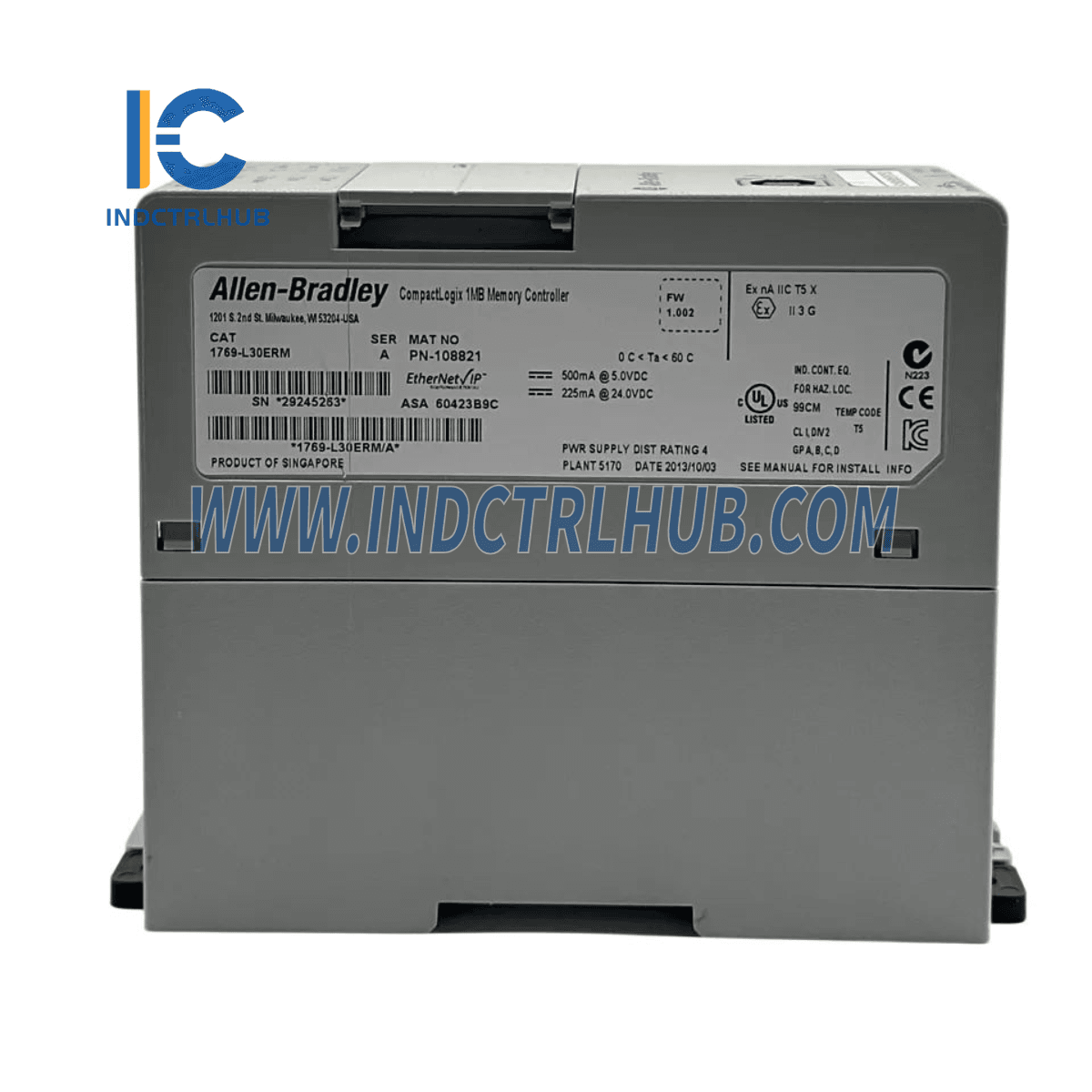

- Fabricante: Allen-Bradley
- Model/Part Number: 1769-L30ERM
- Tipo: Processador CompactLogix 1MB com Controle de Movimento de 4 Eixos
-
Descrição:
- Ethernet dupla com capacidade DLR (Device Level Ring)
- 1 MB de memória de usuário
- Suporta até 8 módulos de expansão de E/S locais
- 16 nós Ethernet IP
- Controle de movimento CIP (Common Industrial Protocol) de 4 eixos com cinemática
- Enviado com um cartão SD de 1GB (suporta cartão SD de até 2GB)
Principais características
- Suporta Movimento Integrado em EtherNet/IP™
- Device Level Ring (DLR) aprimora a resiliência da rede
- Compatível com os módulos I/O Bulletin 1769 CompactLogix™ para controle localizado
- E/S distribuída via EtherNet/IP para maior flexibilidade
- Capacidade de socket aberto para dispositivos de terceiros (impressoras, leitores de código de barras, servidores, etc.)
- Porta USB embutida para atualizações de firmware e programação
Especificações Técnicas
Memória e Controle de Movimento
- Memória do controlador: 1MB
- Controle de Movimento Integrado: Sim
- Número de Eixos de Movimento CIP: 4
-
Suporte a Cartão de Memória:
- Cartão SD de 1GB (incluso)
- Cartão SD de 2GB (vendido separadamente)
Comunicação e Conectividade
-
Protocolos:
- Ethernet/IP
- Ethernet/OCPP
- Rede de dispositivos
- Soquete aberto
-
Portas:
- Ethernet Dupla (Cobre)
- USB (somente para programação)
- Máximo de Nós EtherNet/IP: 16
E/S e Expansão
- Número de Módulos de Expansão Local: 8
Classificações Ambientais
- Temperatura de Operação: 0°C a 60°C (32°F a 140°F)
- Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F)
- Umidade Relativa: Até 95% UR (sem condensação)
Especificações Físicas
- Largura: 55.00 mm (2.17 in.)
- Peso: 0,31 kg (0,68 lb)
Aplicações
- Sistemas de automação e controle industrial
- Aplicações de controle de movimento com suporte de até 4 eixos
- Automação de máquinas e robótica
- Redes de comunicação industrial baseadas em Ethernet/IP
- Automação de manufatura e processos
