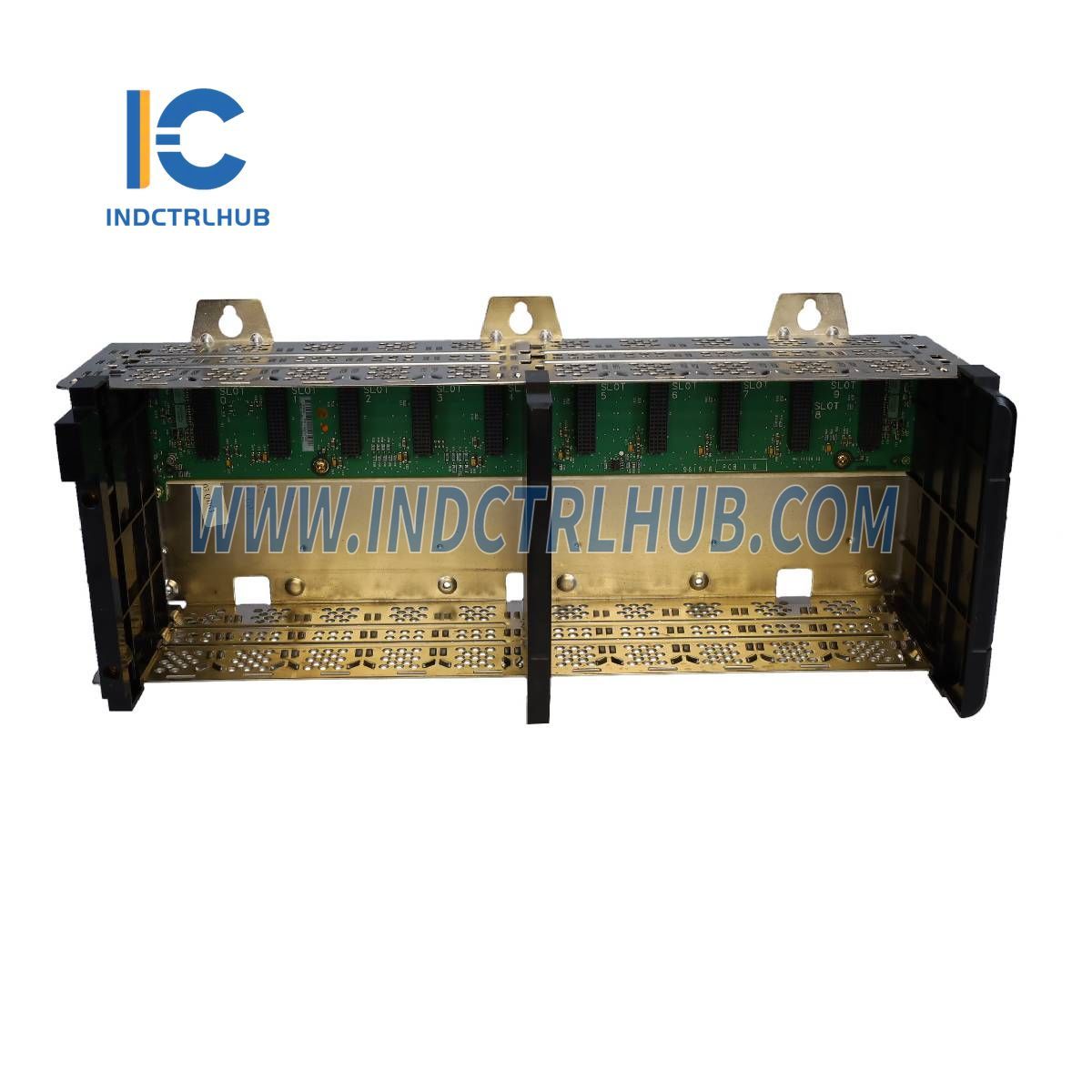

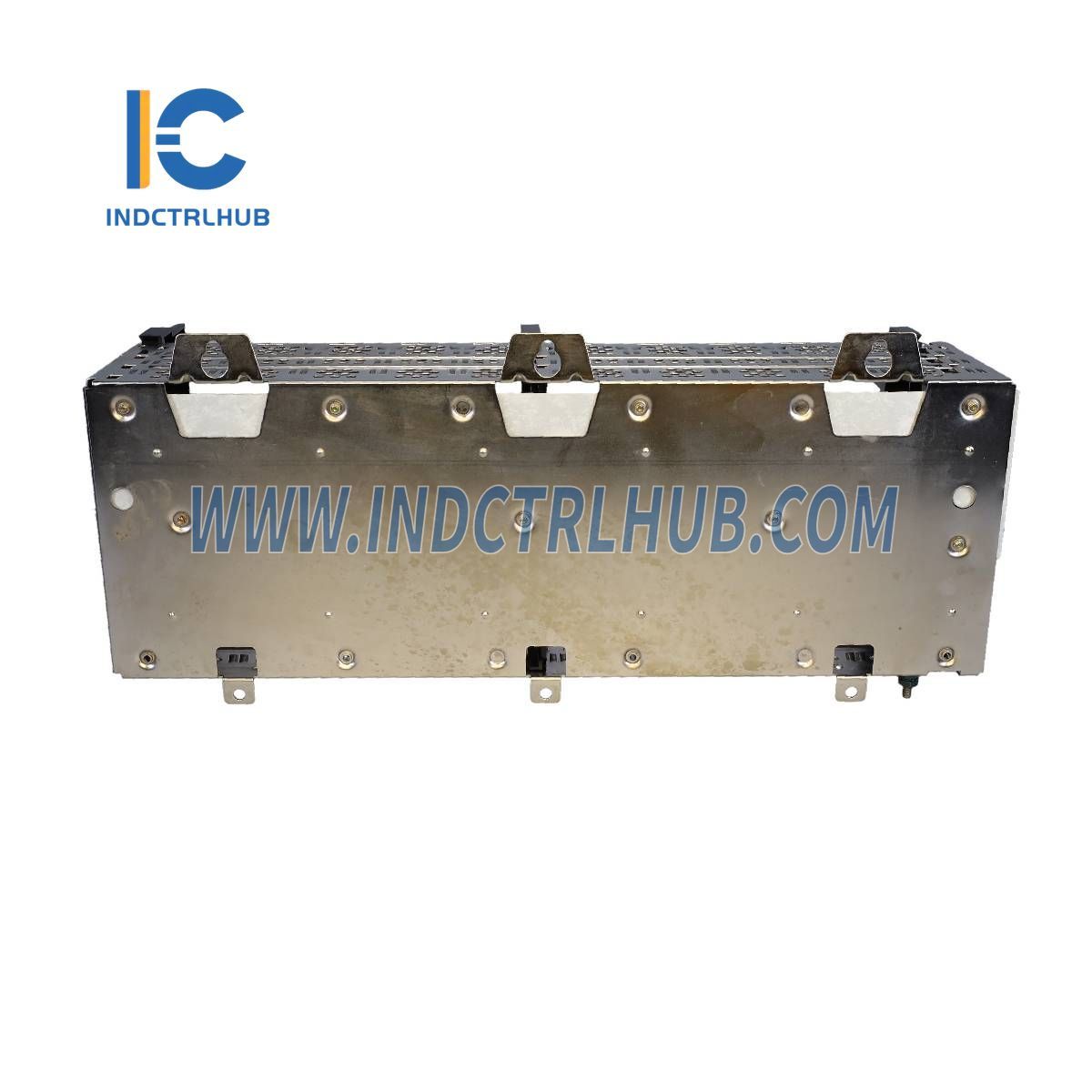

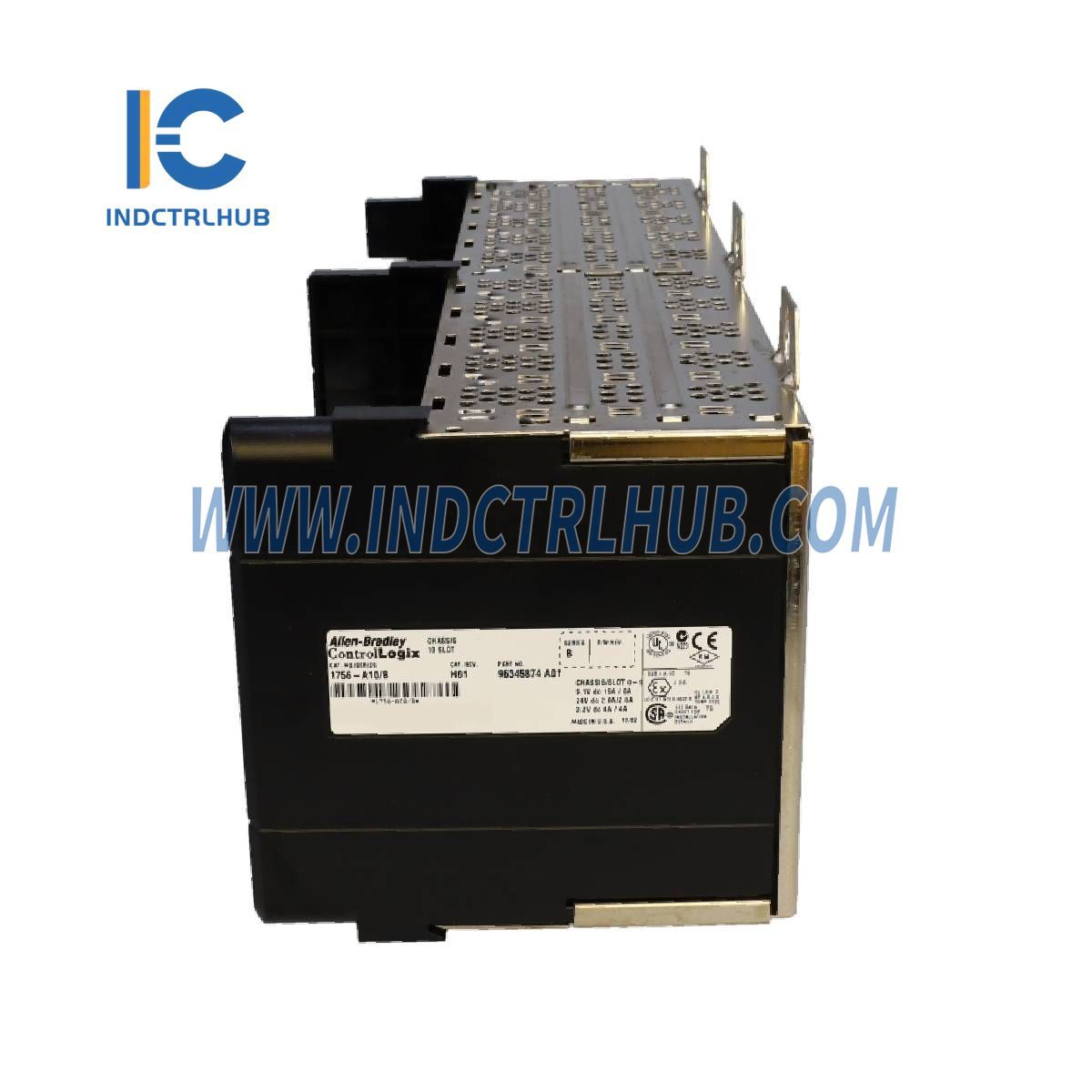

Allen-Bradley 1756-A10 ControlLogix Chassi de 10 Slots

Allen-Bradley 1756-A10 ControlLogix Chassi de 10 Slots

  • Manufacturer: Allen-Bradley

  • Product No.: 1756-A10

  • Condition:1000 em estoque

  • Product Type: Chassi ControlLogix de 10 Slots

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1450g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Suporte 24 horas por dia, 7 dias por semana
  • Devoluções em 30 dias
  • Envio rápido

Allen-Bradley 1756-A10 ControlLogix Chassi de 10 Slots

Visão geral do produto

O Allen-Bradley 1756-A10 ControlLogix 10-Slot Chassis fornece um caminho de comunicação de alta velocidade entre os módulos instalados enquanto distribui energia de forma eficiente. Ele é projetado para sistemas de controle ControlLogix, suportando uma ampla gama de módulos Allen-Bradley I/O, processadores e de comunicação.

Especificações Técnicas

Classificações elétricas

Atributo Especificações 1756-A10
Corrente do Backplane (Máximo do Chassi/Slot) @1.2V DC: 1,5 A @3.3V DC: 4 A/4 A @5.1V DC: 15 A/6 A @24V DC: 2,8 A/2,8 A
Dissipação de Potência (Máx) 5 pol.
Tensão de isolamento Determinado pela fonte de alimentação instalada e módulos

Especificações Físicas e de Montagem

Atributo Especificação
Vagas disponíveis 10
Método de montagem Somente horizontal
Tamanho Mínimo do Gabinete (AxLxP) 50.8 x 71.1 x 20.3 cm (20 x 28 x 8 in.)
Peso aproximado 1,45 kg (3,2 lb)
Localização Montagem em painel
Tamanho do fio Terra Funcional: cobre de 8,3 mm² (8 AWG), Terra de Proteção: cobre de 2,1 mm² (14 AWG)
Classificação do Tipo de Invólucro Nenhum (estilo aberto)

Classificações Ambientais

Atributo Série B Série C
Temperatura de Operação 0…60 °C (32…140 °F) -25…60 °C (-13…140 °F)
Temperatura do Ar Ambiente (Máx) 60 °C (140 °F)
Temperatura Não Operacional -40…85 °C (-40…185 °F)
Umidade relativa 5…95% Sem Condensação
Opção com Revestimento Conformal Não Sim
Resistência à Vibração 2 g a 10…500 Hz
Resistência a Choques (Operação) 30 g
Resistência a Choques (Não Operacional) 50 g (Series B), 30 g (Series C)

Conformidade e Imunidade Eletromagnética

Atributo Conformidade com os padrões
Emissões IEC 61000-6-4
Imunidade à Descarga Eletrostática (ESD) IEC 61000-4-2 (6 kV contato, 8 kV descarga aérea)
Imunidade a RF Radiada IEC 61000-4-3 (10V/m de 80–2000 MHz, 3V/m de 2000–2700 MHz)
