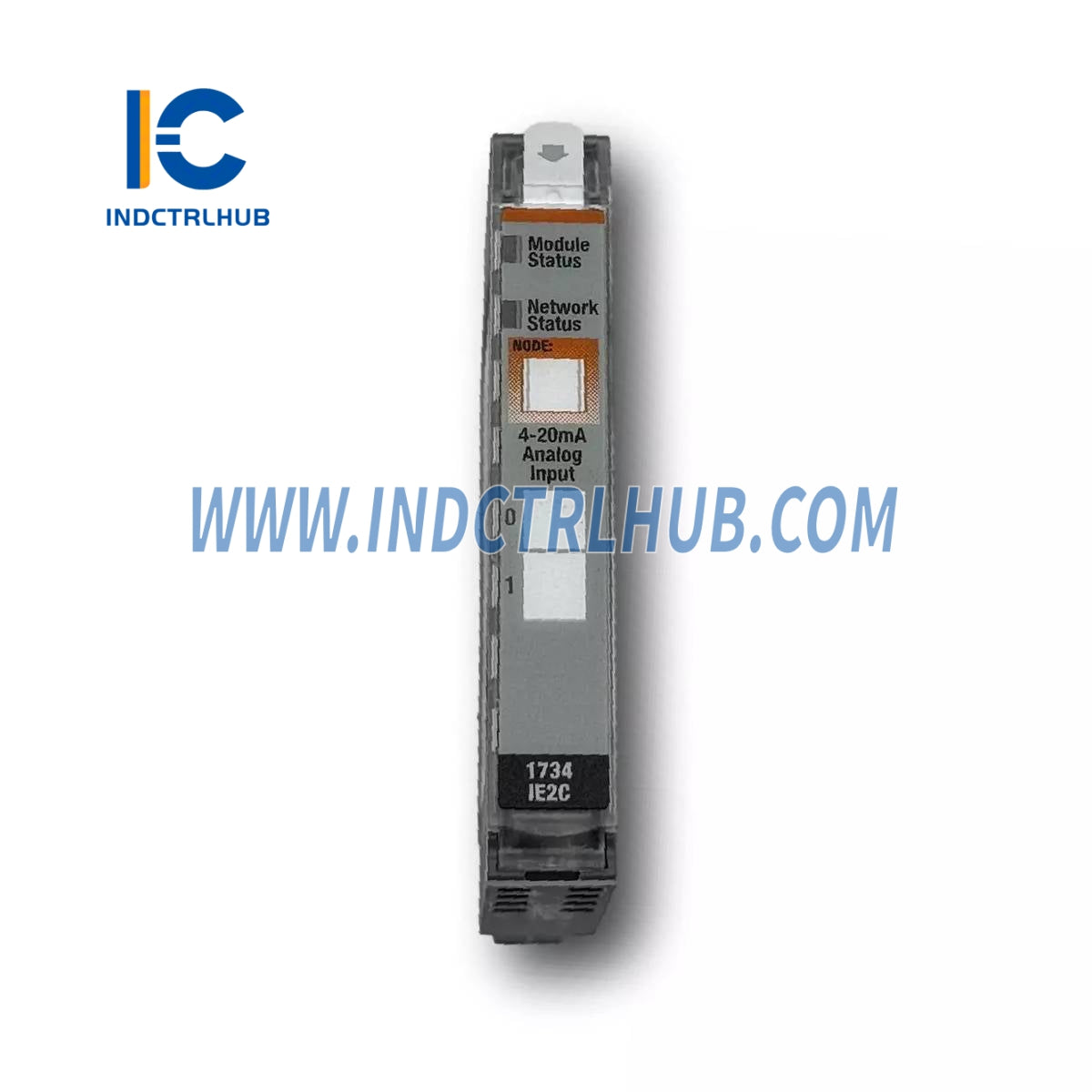

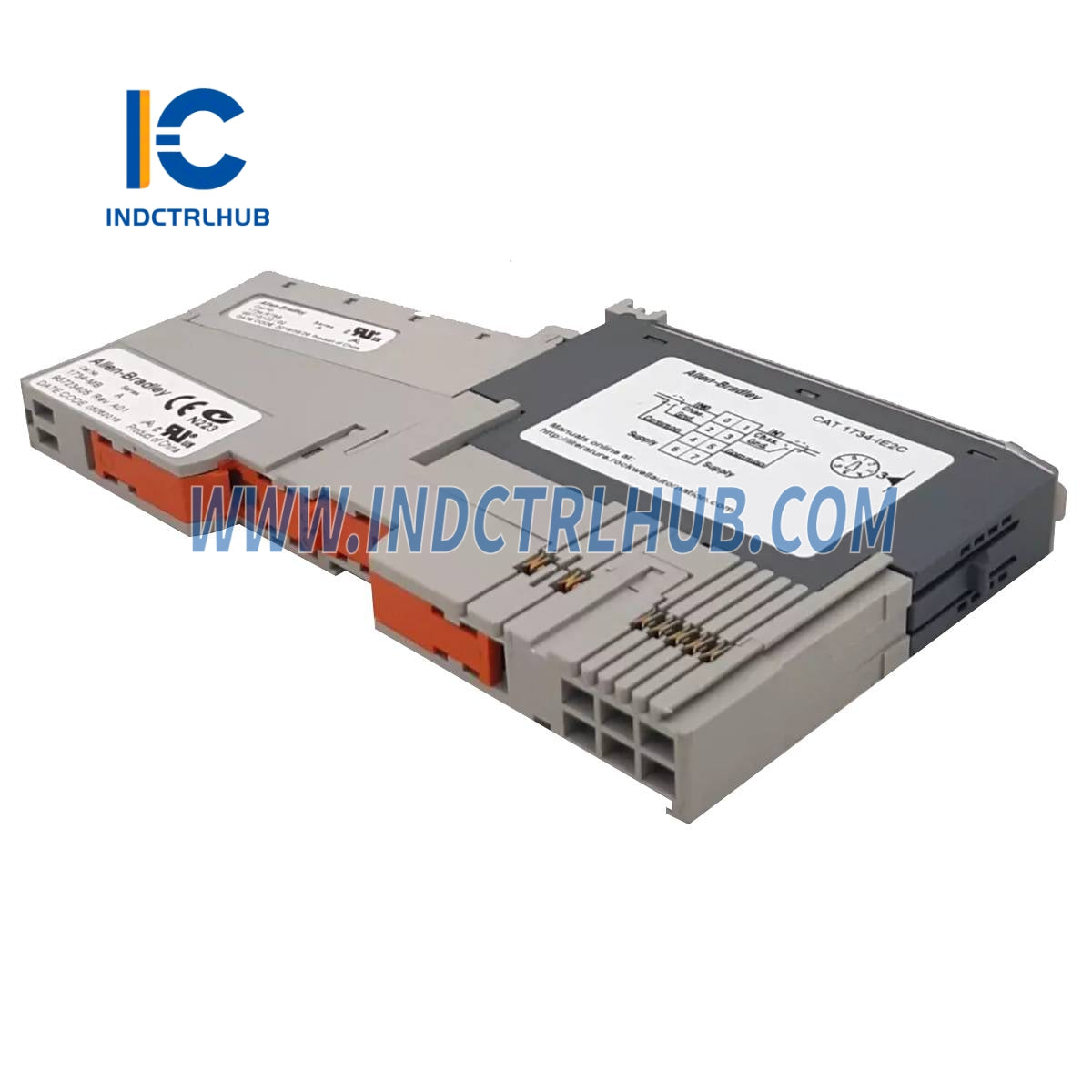

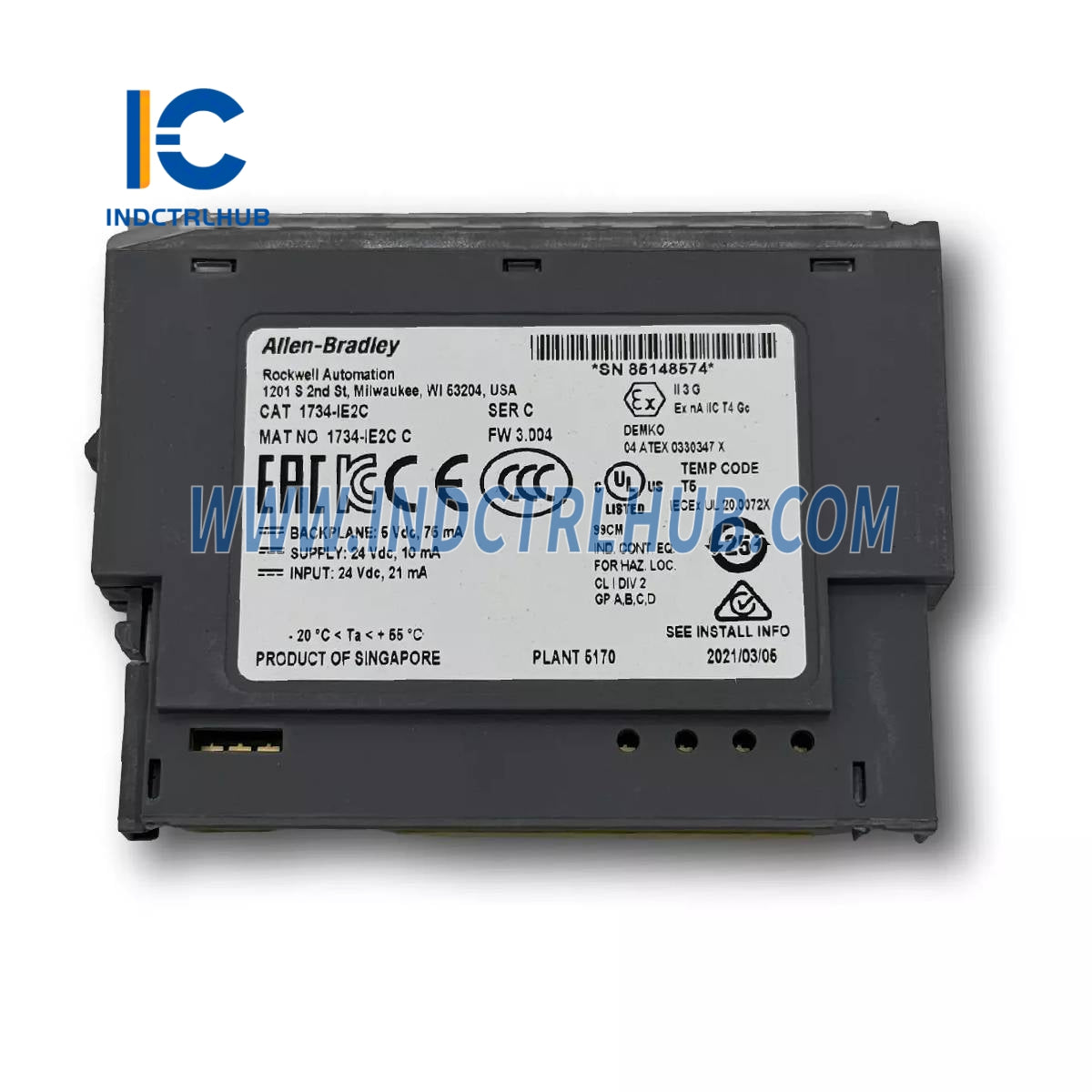

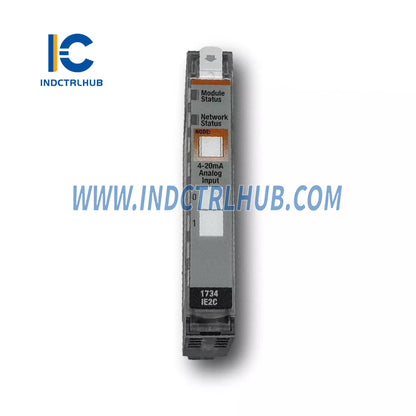

ALLEN BRADLEY 1734-IE2C/C POINT I/O Módulo de Entrada Analógica de 2 Canais

Número do modelo/peça

1734-IE2C/C

Descrição

Módulo de Entrada Analógica de 2 Canais POINT I/O

Número de entradas

2 single-ended, não isolados (corrente)

Resolução

16 bits sobre 0…21 mA (0,32 µA/contagem)

Corrente de entrada

4…20 mA, 0…20 mA

Precisão absoluta

0,1% Full Scale @ 25 °C (77 °F)

Deriva de Precisão com a Temperatura

30 ppm/°C

Taxa de Atualização de Entrada (Por Módulo)

120 ms @ Notch = 50 Hz  100 ms @ Notch = 60 Hz (padrão)  24 ms @ Notch = 250 Hz  12 ms @ Notch = 500 Hz

Resposta ao Passo de Entrada (Por Canal)

80 ms @ Notch = 50 Hz  70 ms @ Notch = 60 Hz (padrão)  16 ms @ Notch = 250 Hz  8 ms @ Notch = 500 Hz

Constante de Tempo do Filtro Digital

0…10.000 ms (padrão = 0 ms)

Impedância de entrada

60 Ω

Resistência de entrada

60 Ω

Tipo de conversão

Delta Sigma

Taxa de Rejeição de Modo Comum

120 dB

Taxa de Rejeição em Modo Normal

-60 dB

Filtro Notch

-3 dB configurável em:  13,1 Hz @ Notch = 50 Hz  15,7 Hz @ Notch = 60 Hz  65.5 Hz @ Notch = 250 Hz  131 Hz @ Notch = 500 Hz

Formato de dados

Inteiro assinado

Sobrecarga Máxima

Protegido contra falhas até 28,8V DC

Calibração

Calibrado de fábrica

Base Terminal

1734-TB, 1734-TBS, 1734-TOP, ou 1734-TOPS

Torque do Parafuso da Base do Terminal

0,6 N•m (7 lb•pol)

Indicadores (Lado Lógico)

1 verde/vermelho – Status do módulo  1 verde/vermelho – Status da rede  2 verde/vermelho – Status da entrada

Posição da chave seletora

3

Corrente POINTBus™ (Máx)

75 mA a 5 V CC

Dissipação de Potência (Máx)

0,6 W a 28,8 V CC

Dissipação Térmica (Máx)

2.0 BTU/hr @ 28.8V DC

Tensão de isolamento

50 V contínuo  Sem isolamento entre canais individuais  Testado para suportar 2550V DC por 60 s

Alimentação CC externa

Tensão de Alimentação (Nominal): 24 V CC  Faixa de tensão: 10…28,8 V CC  Corrente de alimentação: 10 mA a 24 V CC

Dimensões (AxLxP), Aproximadamente

56 x 12 x 75,5 mm (2,21 x 0,47 x 2,97 pol.)

Peso aproximado.

33 g (1,16 oz.)

Categoria de fiação

1 – nas portas de sinal

Tamanho do fio

0,25…2,5 mm² (22…14 AWG) fio de cobre sólido ou trançado blindado classificado para 75 °C (167 °F) ou mais  1,2 mm (3/64 pol.) de isolamento máx.

Classificação do Tipo de Invólucro

Nenhum (estilo aberto)

Código de Temperatura Norte-Americano

T5

Código temporário UKEX/ATEX

T4

Código temporário IECEx

T4
