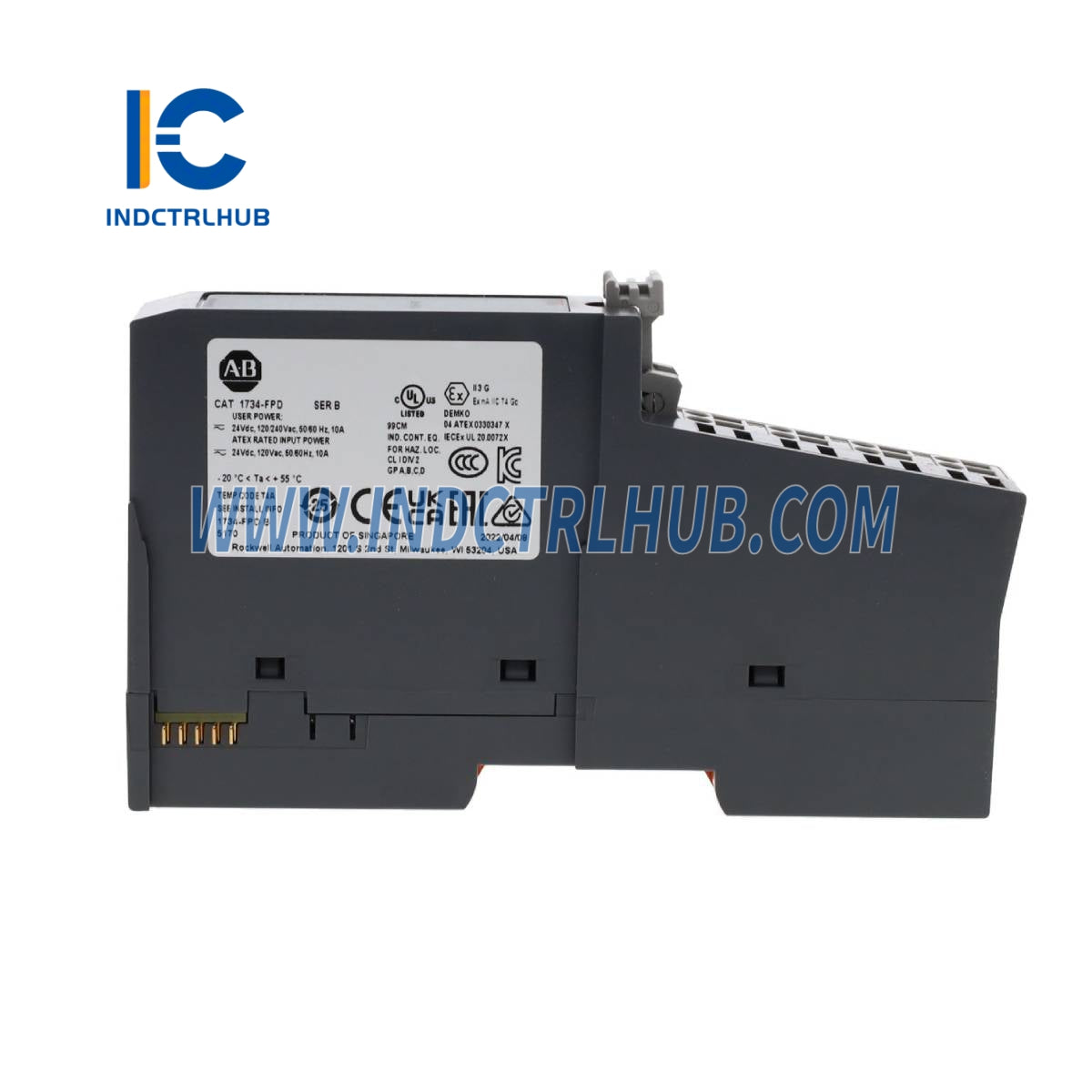

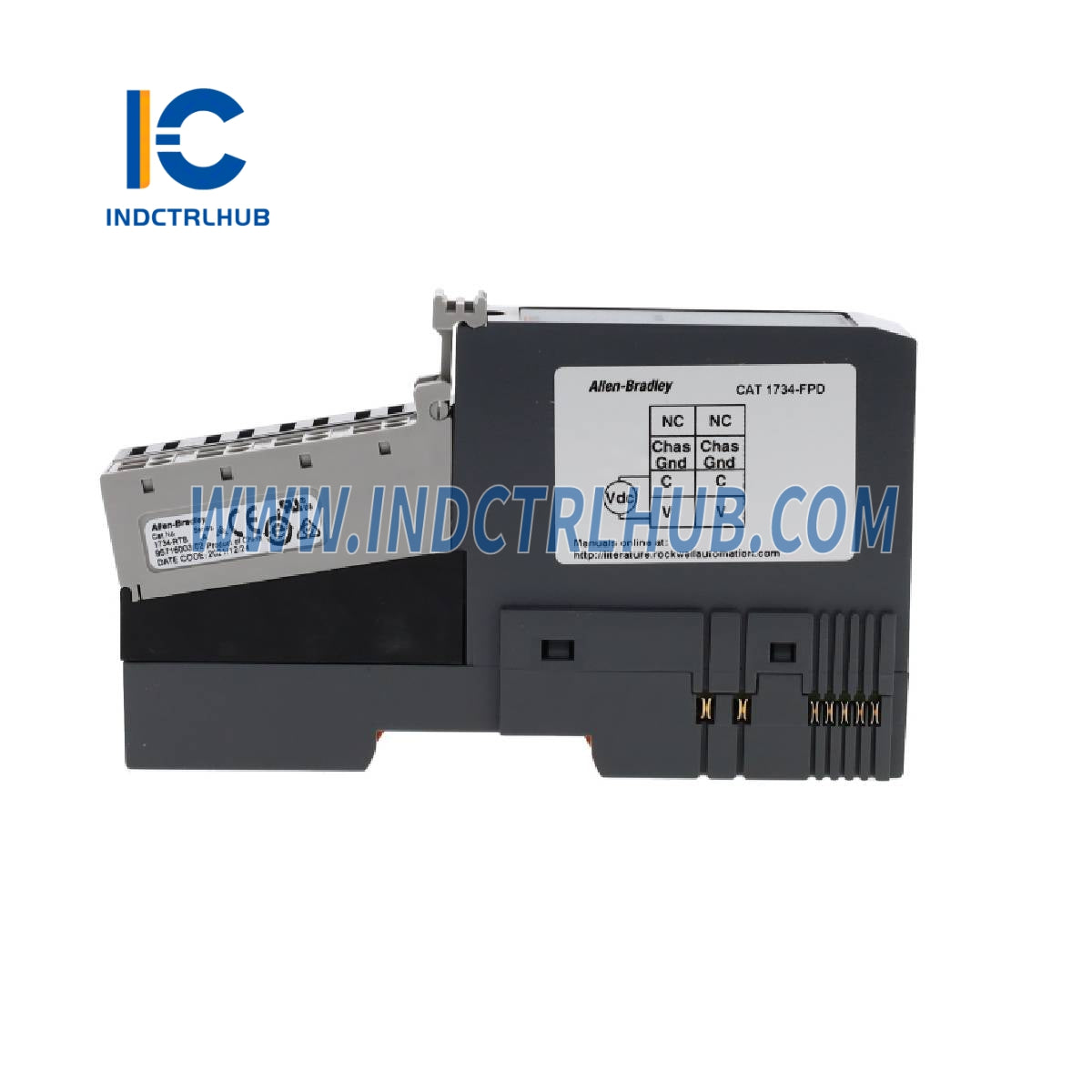

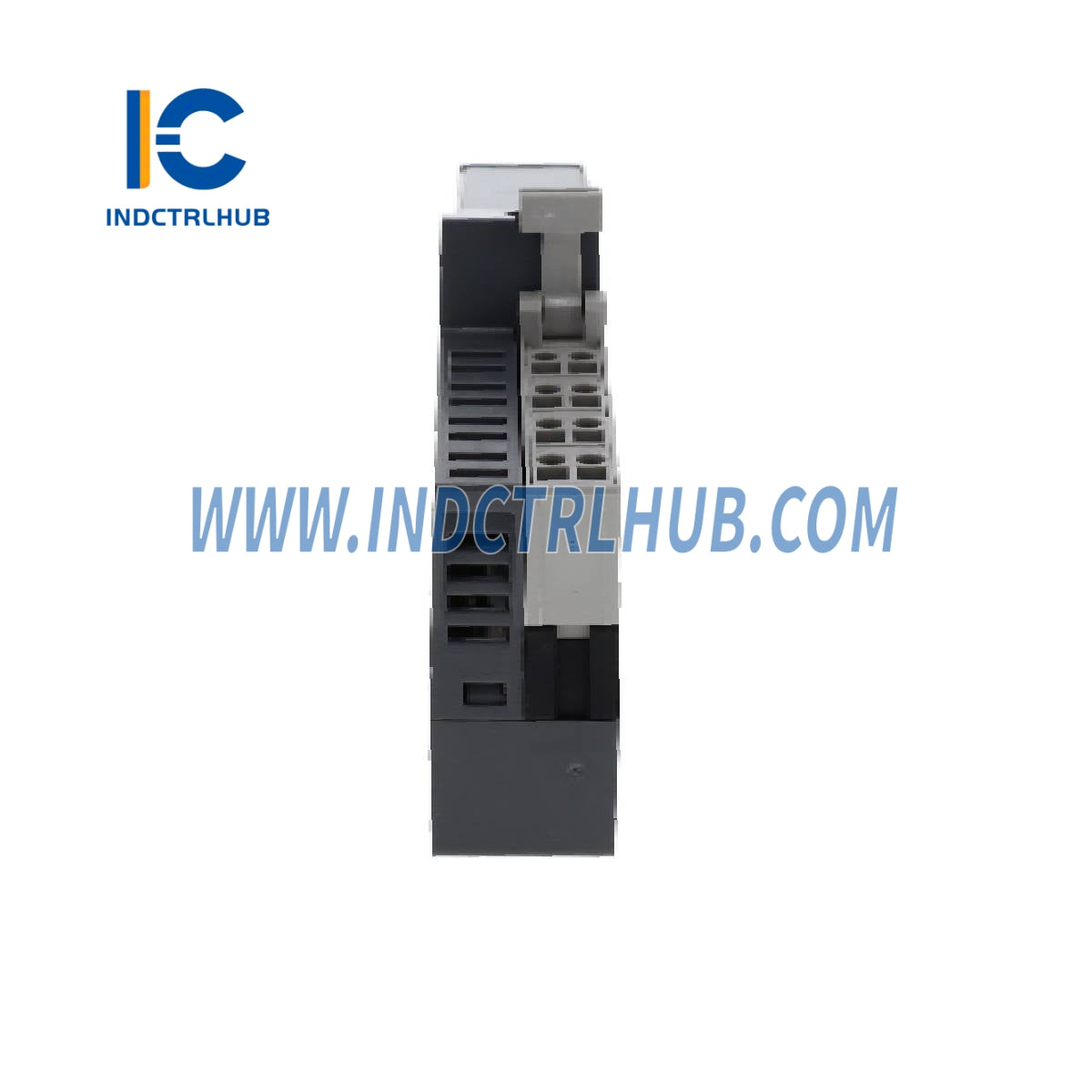

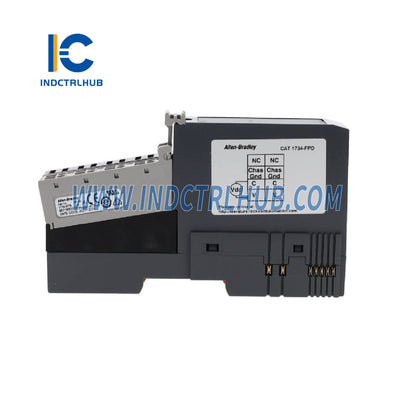

Módulo de Distribuição de Energia ALLEN BRADLEY 1734-FPD para Sistemas POINT I/O

Número do modelo/peça

1734-FPD

Descrição

Módulo de Distribuição de Energia para Sistemas POINT I/O

Terminal de conexão

L1: 6  L2/N: 4  Chassi Aterramento: 2

Localização do módulo

Entre módulos de E/S no sistema POINT I/O

Função

Quebra o barramento de energia

Indicadores

Nenhum

POINTBus™ Atual

Passar por

Consumo de energia

Nenhum

Dissipação de energia

Nenhum

Dissipação Térmica

Nenhum

Tensão de isolamento

50 V contínuo  Testado @ 2600V DC por 60 s

Classificação de Tensão de Entrada

12V DC, 24V DC (Nominal)  10…28,8 V CC (faixa)  120V AC, 240V AC (Nominal)

Corrente de entrada (máx.)

10 A

Tensão de Alimentação do Barramento de Energia do Campo

12V DC, 24V DC, 10…28,8V DC (Faixa)  120V AC, 240V AC, 50/60 Hz (1)  (1) Conformidade Ex quando usado em ou abaixo de 120V AC

Corrente Máxima de Alimentação do Barramento de Energia do Campo

10 A

Torque do Parafuso da Base do Terminal

0,6 N•m (7 lb•pol)

Dimensões (AxLxP), Aproximadamente

76.2 x 25.4 x 133.4 mm (3.00 x 1.00 x 5.25 in.)

Peso aproximado.

0,12 kg (0,27 lb)

Categoria de fiação

1 – nas portas de energia

Tamanho do fio

0,25…2,5 mm² (24…14 AWG) fio de cobre sólido ou trançado classificado para 75°C (167°F) ou mais, isolamento máximo de 1,2 mm (3/64 pol.)

Classificação do Tipo de Invólucro

Nenhum (estilo aberto)

Temperatura de Operação

-20 °C…+55 °C (-4 °F…+131 °F)  IEC 60068-2-1 (Frio), IEC 60068-2-2 (Calor Seco), IEC 60068-2-14 (Choque Térmico)

Temperatura Máxima do Ar Circundante

55 °C (131 °F)

Temperatura Não Operacional

-40…+85 °C (-40…+185 °F)  IEC 60068-2-1 (Frio), IEC 60068-2-2 (Calor Seco), IEC 60068-2-14 (Choque Térmico)

Umidade relativa

5…95% sem condensação  IEC 60068-2-30 (Umidade e Calor)

Vibração

5 g a 10…500 Hz  IEC 60068-2-6 (Operação)

Choque (Operacional)

30 g  IEC 60068-2-27 (Choque sem embalagem)

Choque (Não Operacional)

50 g  IEC 60068-2-27 (Choque sem embalagem)

Emissões

IEC 61000-6-4

Imunidade ESD

IEC 61000-4-2:  Descargas de contato de 6 kV  Descargas de ar de 8 kV

Imunidade a RF Radiada

IEC 61000-4-3:  10V/m com onda senoidal de 1 kHz e AM de 80% de 80…6000 MHz

Imunidade EFT/B

IEC 61000-4-4:  ±4 kV @ 2,5 kHz nas portas de energia

Imunidade Transitória de Surto

IEC 61000-4-5:  ±1 kV linha-linha (DM) e ±2 kV linha-terra (CM) nas portas de energia

Imunidade RF conduzida

IEC 61000-4-6:  10V rms com onda senoidal de 1 kHz 80% AM @ 150 kHz…80 MHz
