Product Description
Detalhes do produto

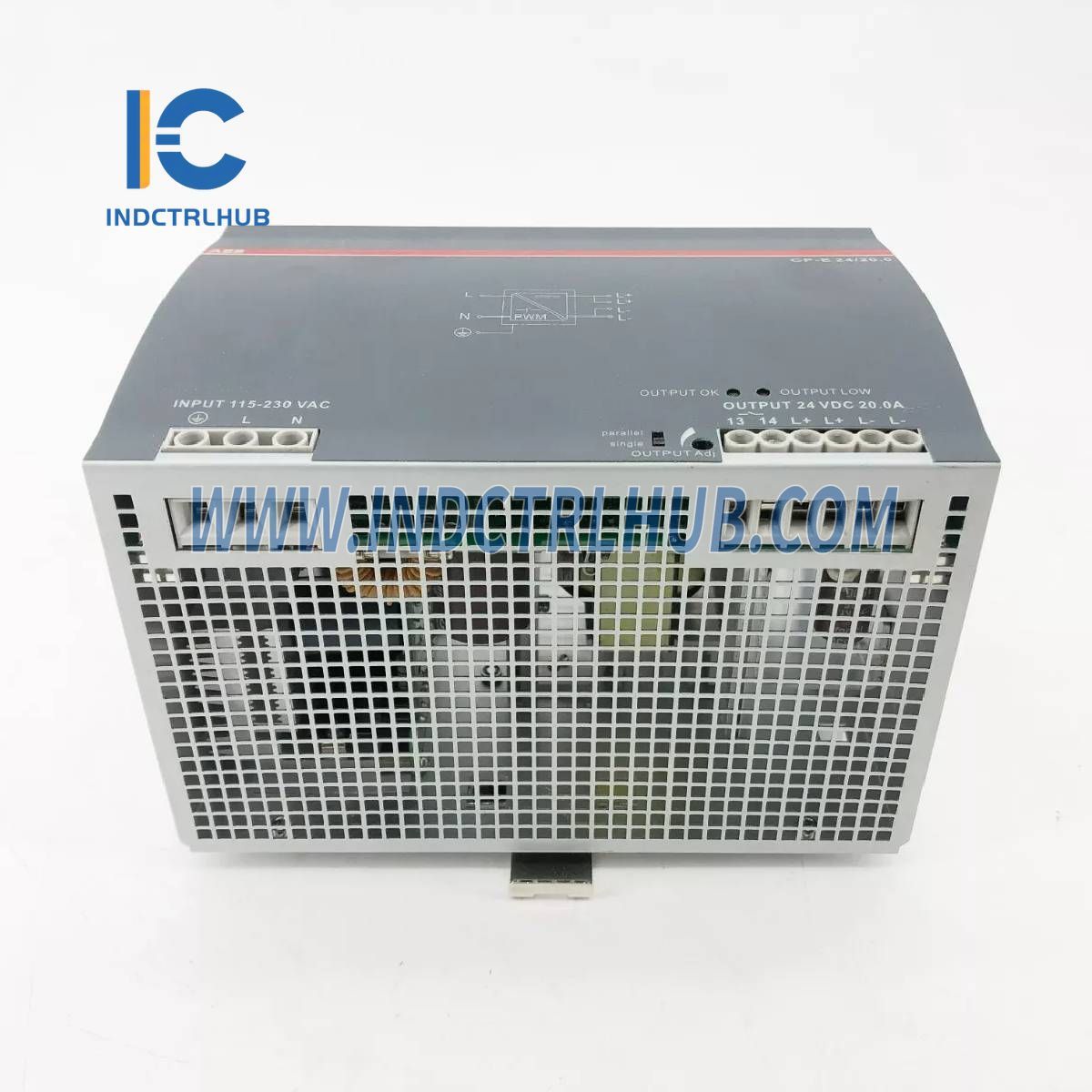

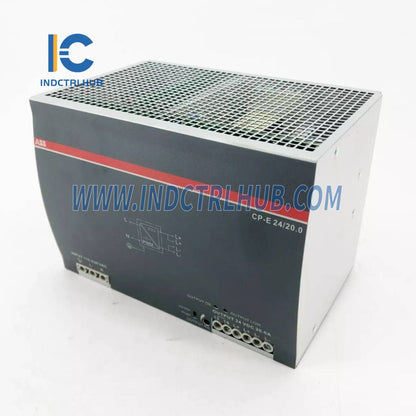

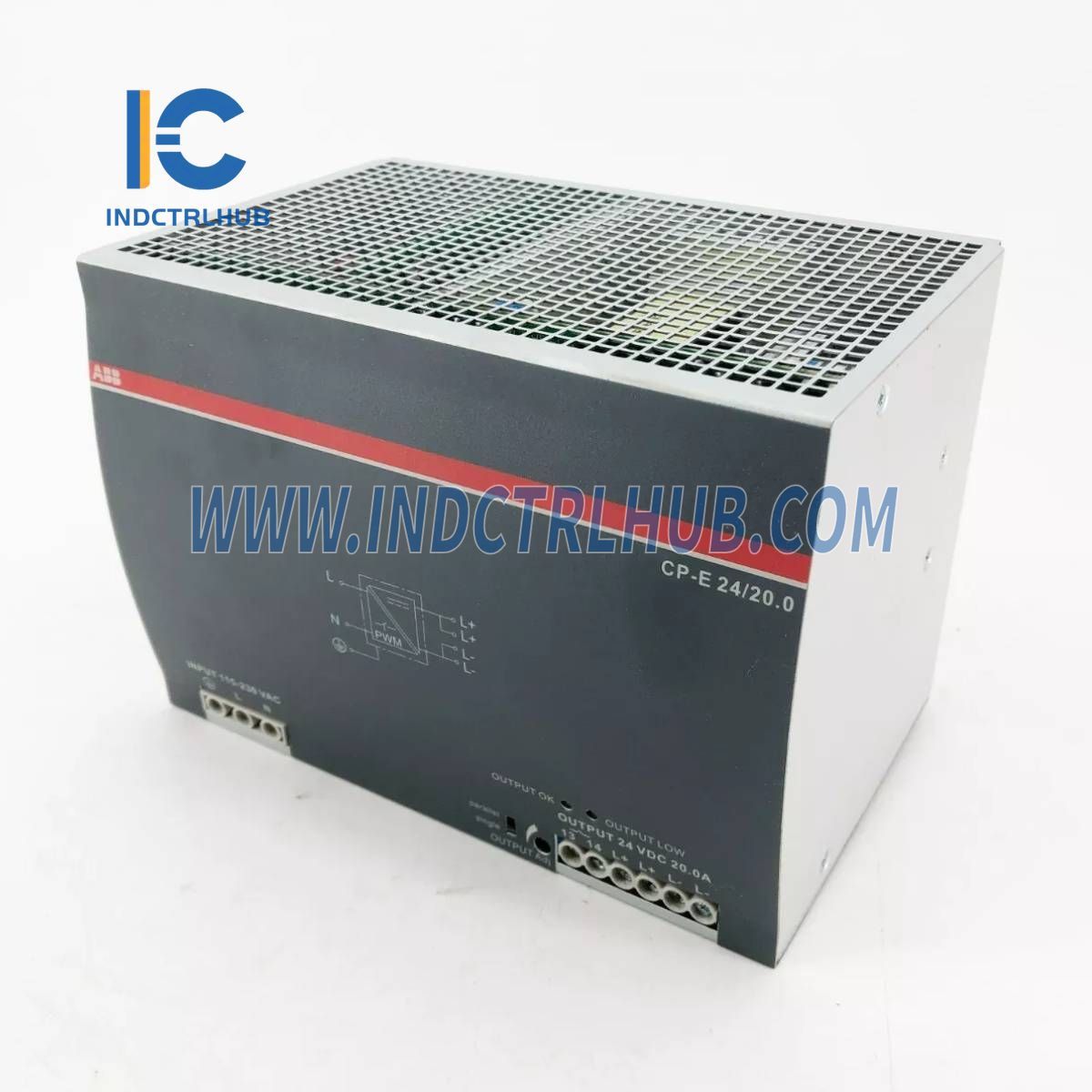

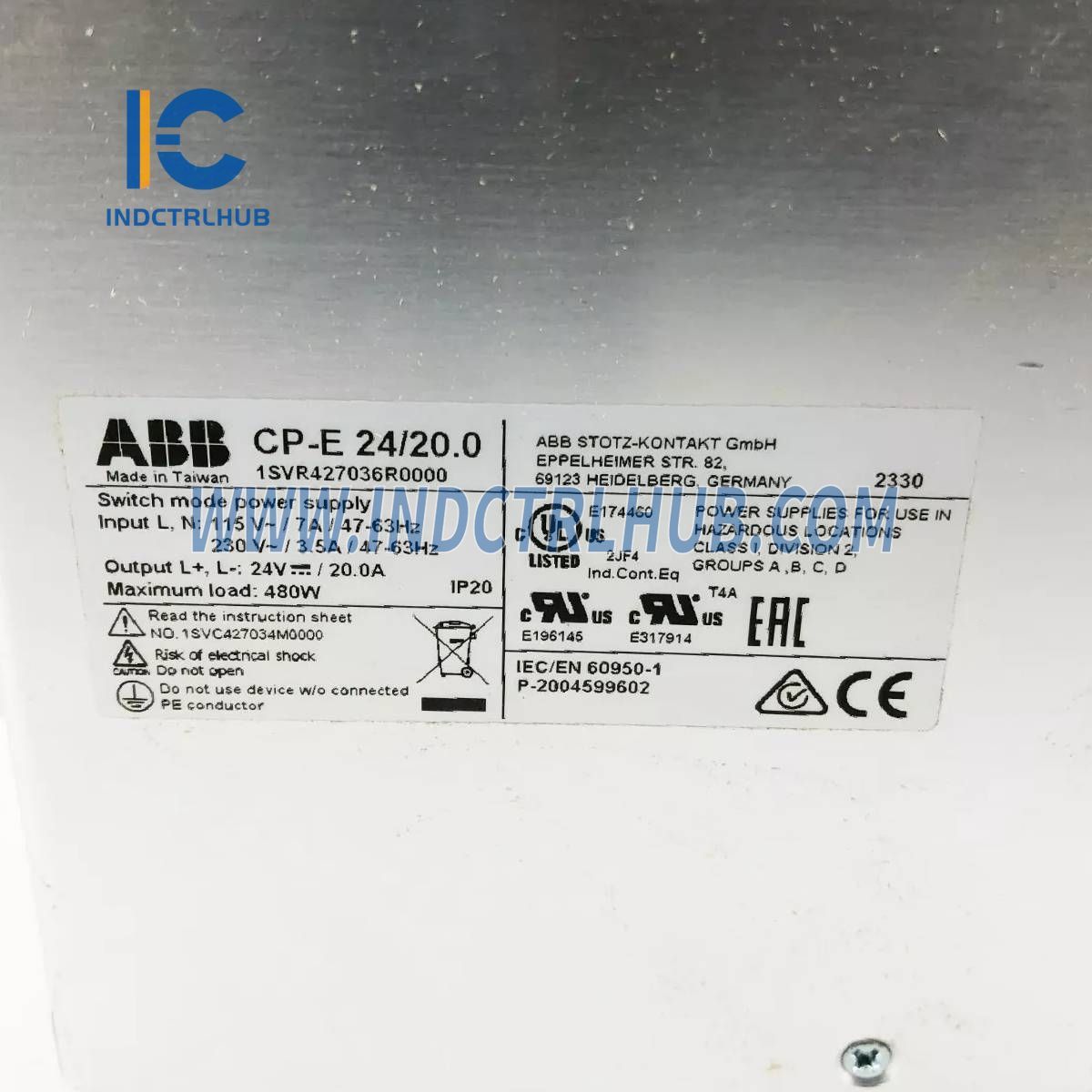

- Fabricante: ABB
- Modelo/Número da Peça: CP-E 24/20.0 (1SVR427036R0000)
- Descrição: Módulo de Fonte de Alimentação
Informações gerais
| Atributo | Detalhes |
|---|---|
| Tipo de Produto Estendido | CP-E 24/20.0 |
| ID do produto | 1SVR427036R0000 |
| EAN | 4016779669702 |
| Descrição do catálogo | CP-E 24/20.0 Fonte de alimentação Entrada:115/230VAC Saída: 24VDC/20A |
| Descrição longa | O CP-E 24/20.0 é uma fonte de alimentação da linha CP-E. Oferece uma ampla faixa de entrada de 90-264 V CA e 120-375 V CC, com tensão de entrada nominal de 115-230 V CA. A potência de saída nominal é de 480 W, a corrente de saída nominal é de 20 A com uma tensão de saída de 24 V CC. A tensão de saída é ajustável dentro de uma faixa de 22,5 a 28,5 V CC. Fornece característica de saída U/I. Até 3 unidades podem ser conectadas em paralelo. Uma unidade de redundância está disponível como acessório. |
Informações de Pedido
| Atributo | Detalhes |
|---|---|
| Quantidade Mínima de Pedido | 1 peça |
| Número da Tarifa Aduaneira | 85044095 |
| Downloads populares | Ficha técnica - CP-E 24/20.0 Fonte de alimentação chaveada primária |
| Instruções e Manuais | Folha de Instruções / Manual - CP-E 24/20.0 e CP-E 48/10.0 |
Dimensões e Embalagem
| Atributo | Detalhes |
|---|---|
| Largura líquida do produto | 175 milímetros |
| Altura líquida do produto | 123,6 milímetros |
| Profundidade / Comprimento Líquido do Produto | 123,6 milímetros |
| Peso líquido do produto | 1,85 kg |
| Largura do Pacote Nível 1 | 173 milímetros |
| Nível do Pacote 1 Profundidade / Comprimento | 225 milímetros |
| Altura do Pacote Nível 1 | 188 milímetros |
| Peso Bruto do Pacote Nível 1 | 2,262 kg |
| Pacote Nível 1 EAN | 4016779669702 |
| Unidades do Pacote Nível 1 | Caixa, 1 peça |
Especificações Técnicas
| Atributo | Detalhes |
|---|---|
| Função | Fonte de alimentação comutável |
| Número de Fases | 1 |
| Tensão de Entrada Nominal (UIN) | 115/230 V CA |
| Tensão de entrada (Uin) | 90 ... 264 V AC, 120 ... 375 V DC |
| Frequência nominal (f) | 50 Hz |
| Limites de Frequência Avaliados | 47 ... 63 Hz |
| Característica de Saída | Curva característica U/I |
| Potência de saída nominal | 480 W |
| Tensão de Saída (Uout) | 24 V DC (ajustável de 22,5 a 28,5 V DC) |
| Corrente de Saída Nominal | 20 A |
| Tensão Nominal de Impulso Suportada (Uimp) | 4 kV (Circuito de Entrada / Circuito de Saída) |
| Grau de Proteção | IP20 |
| Grau de Poluição | 2 |
| Posição de montagem | 1 (Trilho DIN TH35-15 ou TH35-7.5, IEC 60715) |
Compatibilidade Eletromagnética (EMC)
| Atributo | Detalhes |
|---|---|
| Descarga Eletrostática (Imunidade ESD, IEC 61000-4-2) | Nível 4, Descarga Aérea 15 kV / Descarga por Contato 8 kV |
| Imunidade a Campo Eletromagnético Radiado (IEC 61000-4-3) | Nível 3, 10 V/m |
| Transiente Rápido Elétrico (Imunidade a Rajadas, IEC 61000-4-4) | Nível 4, Porta de Alimentação de Energia Sinal 4 kV |
| Imunidade a Surto (IEC 61000-4-5) | Nível 3, Linha a Linha 2 kV / Nível 4, Linha a Terra 4 kV |
| Imunidade a Perturbações Conduzidas (IEC 61000-4-6) | Nível 3, 10 V |
Conformidade Ambiental
| Atributo | Detalhes |
|---|---|
| Faixa de Temperatura de Operação | -40°C a +70°C |
| Faixa de Temperatura de Armazenamento | -40°C a +85°C |
| Altitude Máxima de Operação | 5000 metros |
| Status RoHS | Em conformidade com a Diretiva da UE 2011/65/EU e a Emenda 2015/863 |
| Categoria REEE | Equipamento Pequeno (Nenhuma Dimensão Externa Maior que 50 cm) |
