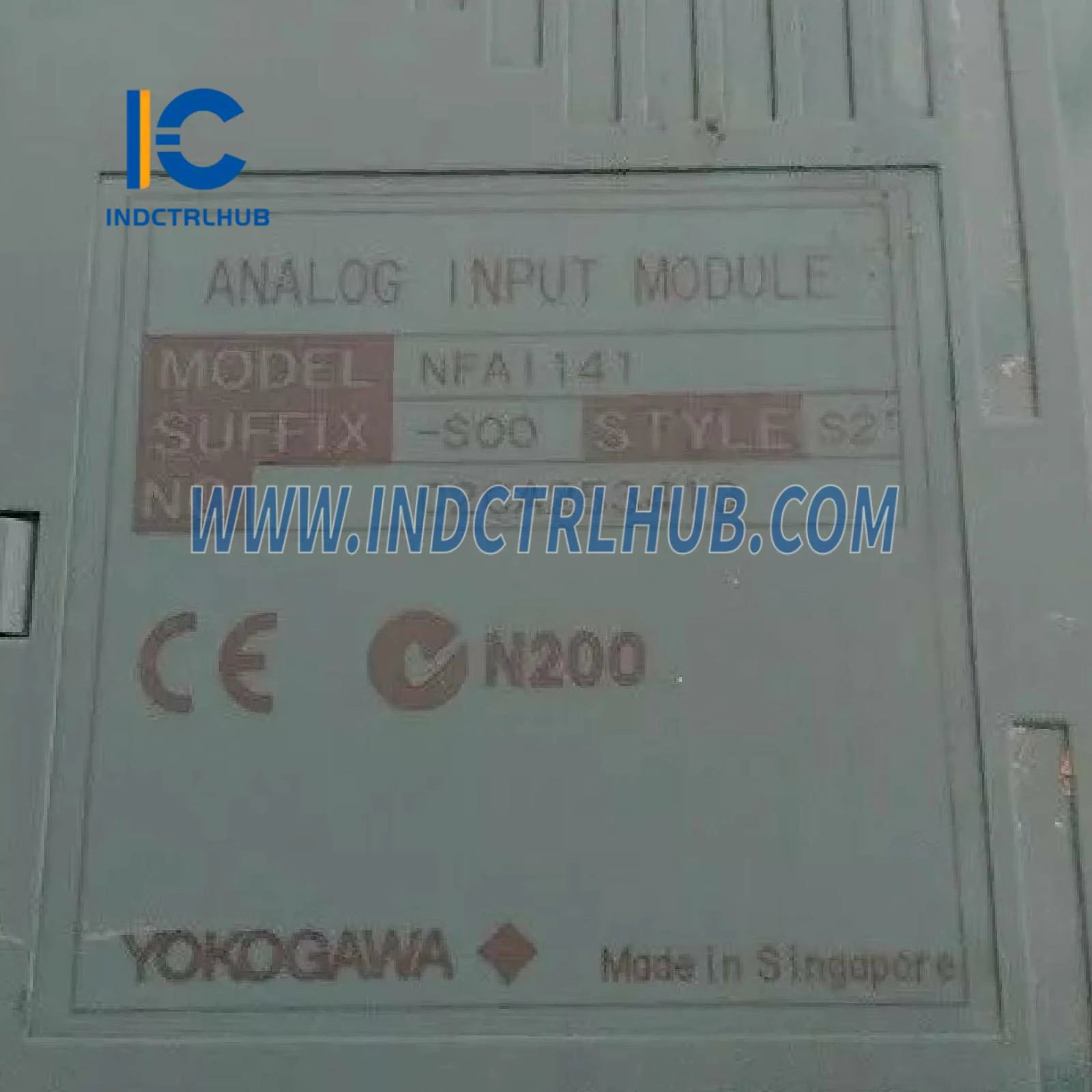

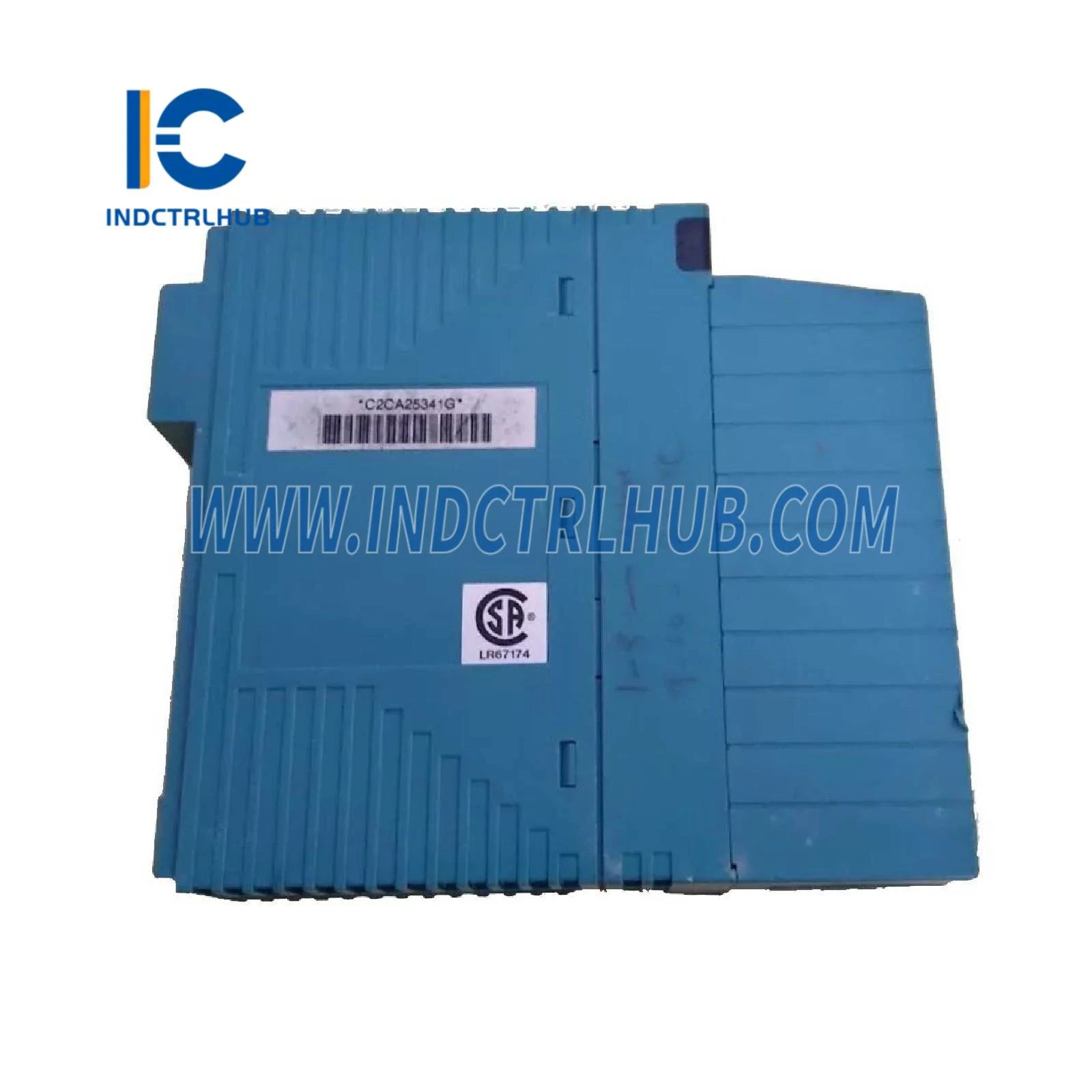

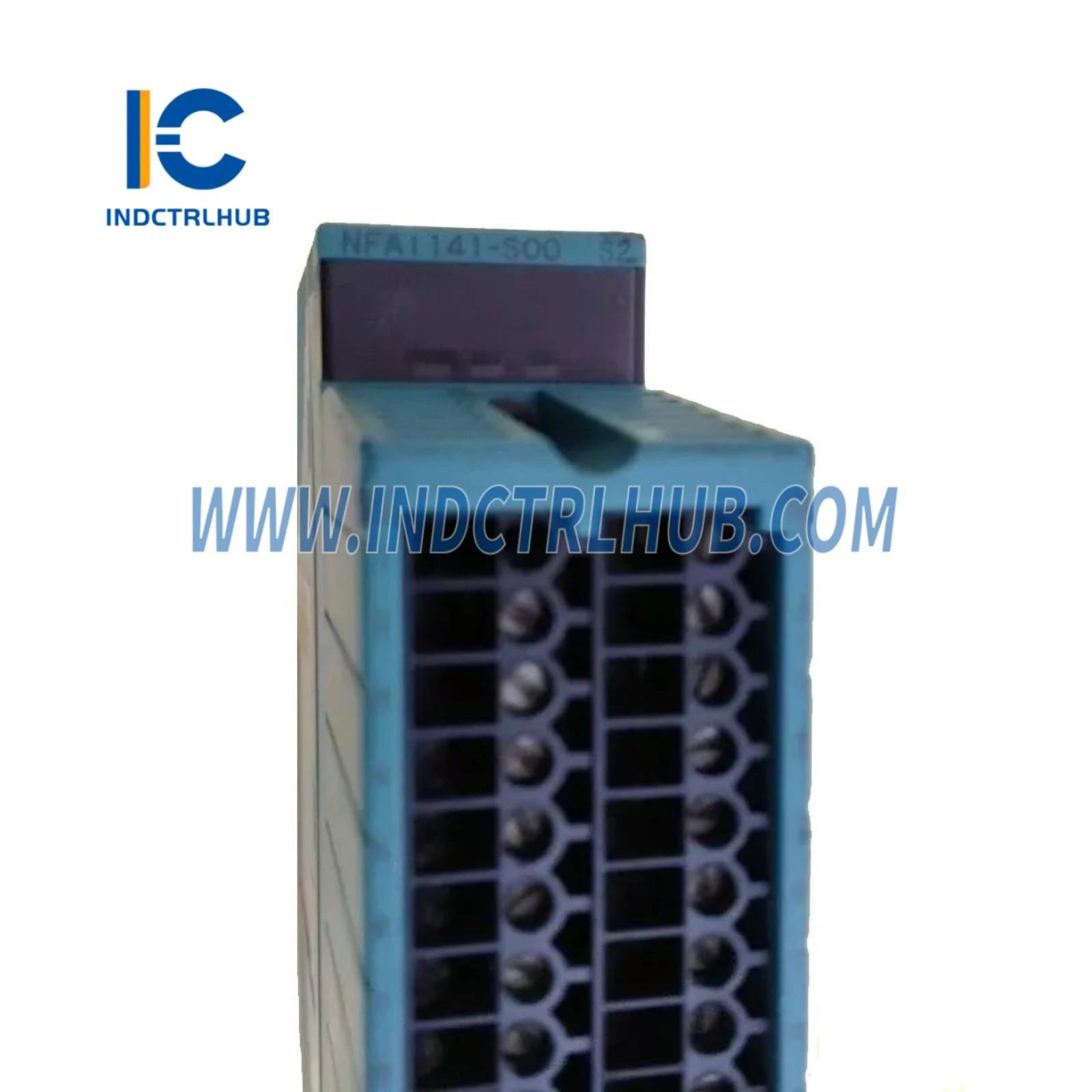

Yokogawa NFAI141-S00 S1 Analogā I/O modulis
Yokogawa NFAI141-S00 S1 Analogā I/O modulis
Manufacturer: Yokogawa
Product No.: NFAI141-S00 S1
Condition:1000 noliktavā
Product Type: Analogie I/O moduļi
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
Produkta pārskats
- Yokogawa NFAI141-S00 S1 ir analogās ieejas modulis, kas paredzēts precīzai signālu uztveršanai rūpnieciskajās vadības sistēmās. Daļa no strāvas/ sprieguma ieejas moduļu sērijas FCN autonomajam kontrolierim, šis neizolētais modulis piedāvā 16 kanālus, lai saņemtu 4 līdz 20 mA DC signālus no 2-vadu vai 4-vadu raidītājiem. Tas nodrošina uzticamu darbību ar iespējām HART komunikācijai, padarot to par daudzpusīgu komponenti Yokogawa automatizācijas risinājumos.
Tehniskā informācija
| Vienība | Specifikācijas |
|---|---|
| Ražotājs | Yokogawa |
| Modeļa/daļas numurs | NFAI141-S00 S1 |
| Apraksts | Analogais I/O modulis (tikai ieeja) |
| Ieejas kanālu skaits | 16, neizolēts |
| Ieejas signāls | 4 līdz 20 mA |
| Atļautā ieejas strāva/spriegums | 27 mA |
| Pārsprieguma aizsardzība | Nodrošināts |
| Ieejas pretestība | Ieslēgšanas jauda: 250 Ω (*1) Barošanas izslēgšana: 500 kΩ vai vairāk |
| Precizitāte | ±0,1% no pilnā mēroga |
| Datu atsvaidzināšanas cikls | 10 ms |
| Ieejas pakāpju reakcijas laiks | 100 ms |
| Transmetētāja barošana | 22,8 līdz 26,4 V (izejas strāvas ierobežojums: 27 mA) (*2) |
| 2-vadu vai 4-vadu raidītāja iestatīšana | Katram kanālam, iestatot tapu |
| Temperatūras nobīde | Maks. ±0,01%/°C |
| Maksimālais strāvas patēriņš | 310 mA (5 V DC), 450 mA (24 V DC) |
| Svars | 0,2 kg |
| Ārējā savienojuma vieta | Spiediena skavas terminālis, MIL savienotāja kabelis |
| HART komunikācija (*4) | Pieejams |
Vispārīga informācija
- Šis modulis ir daļa no analogajiem ieejas/izejas moduļiem, kurus var uzstādīt FCN autonomajā kontrolierī, kā aprakstīts šajā Vispārējā specifikācijā (GS).
Modeļi un sufiksu kodi
- Modelis: NFAI141 Analogā ieejas modulis (4 līdz 20 mA, 16 kanāli, neizolēts)
- Piedēkļu kodi:
- -S: Standarta tips
- -H: Ar HART komunikāciju
- 5: Bez sprādziendrošības
- E: Ar sprādziendrošību
- 0: Pamata tips
- 1: Ar ISA Standarta G3 opciju
- Opciju kodi:
- /A4S00: Ar spiediena skavas terminālu bloku analogajam [Modelis: NFTA4S-00]
- /A4S10: Ar spiediena skavas terminālu bloku analogajam (pārsprieguma slāpētājs) [Modelis: NFTA4S-10]
- /CCC01: Ar savienotāja vāciņu MIL kabelim [Modelis: NFCCC01]
Specifiska konfigurācija
- Modelis/Daļas numurs: NFAI141-S00 S1
- Konfigurācijas detaļas:
- -S: Standarta tips
- 0: Pamata tips
- 0: Pamata tips (pieņemta atkārtošanās vai formatēšanas artefakts "S00")
- S1: Iespējams variants vai drukas kļūda; interpretēts kā iespējamā kļūda "0" (pamata tips), kur "S" var būt lieks vai papildu apzīmējums, kas nav norādīts sufiksu kodos
