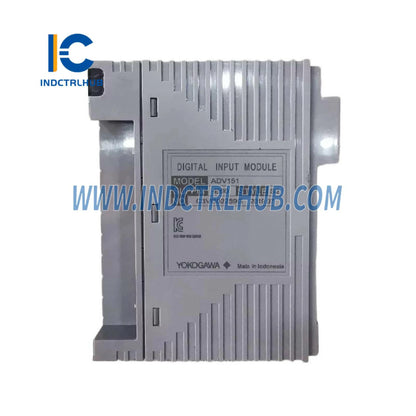

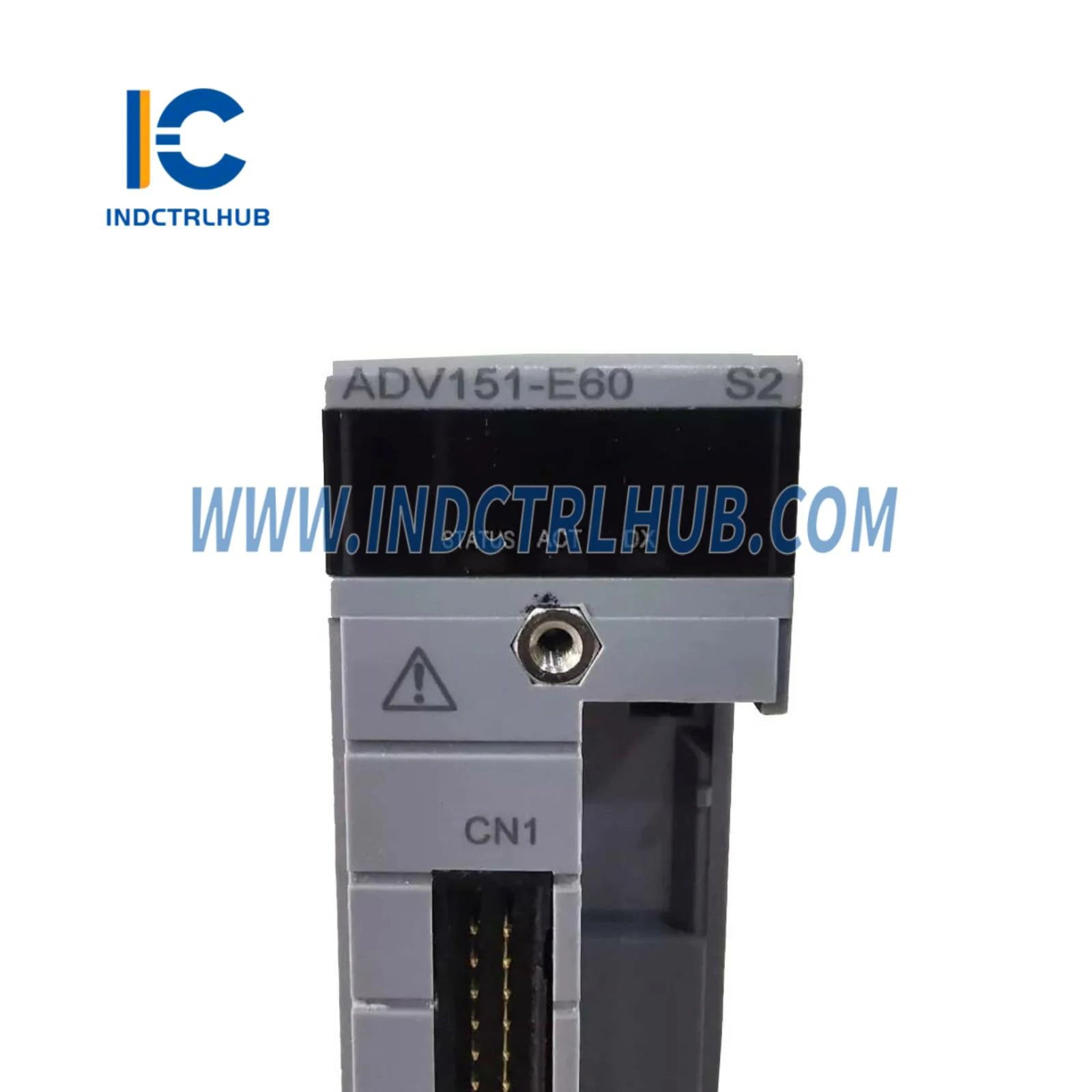

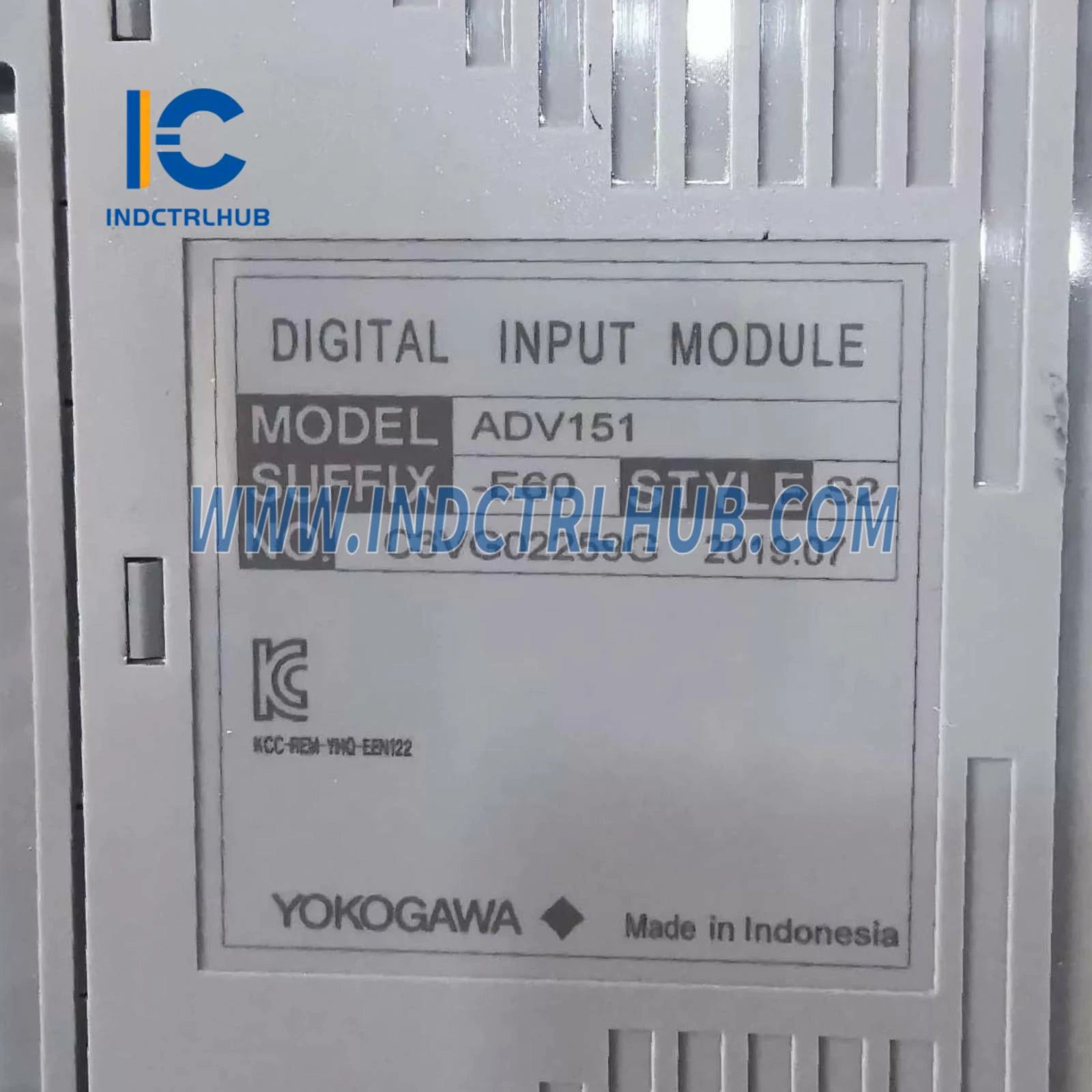

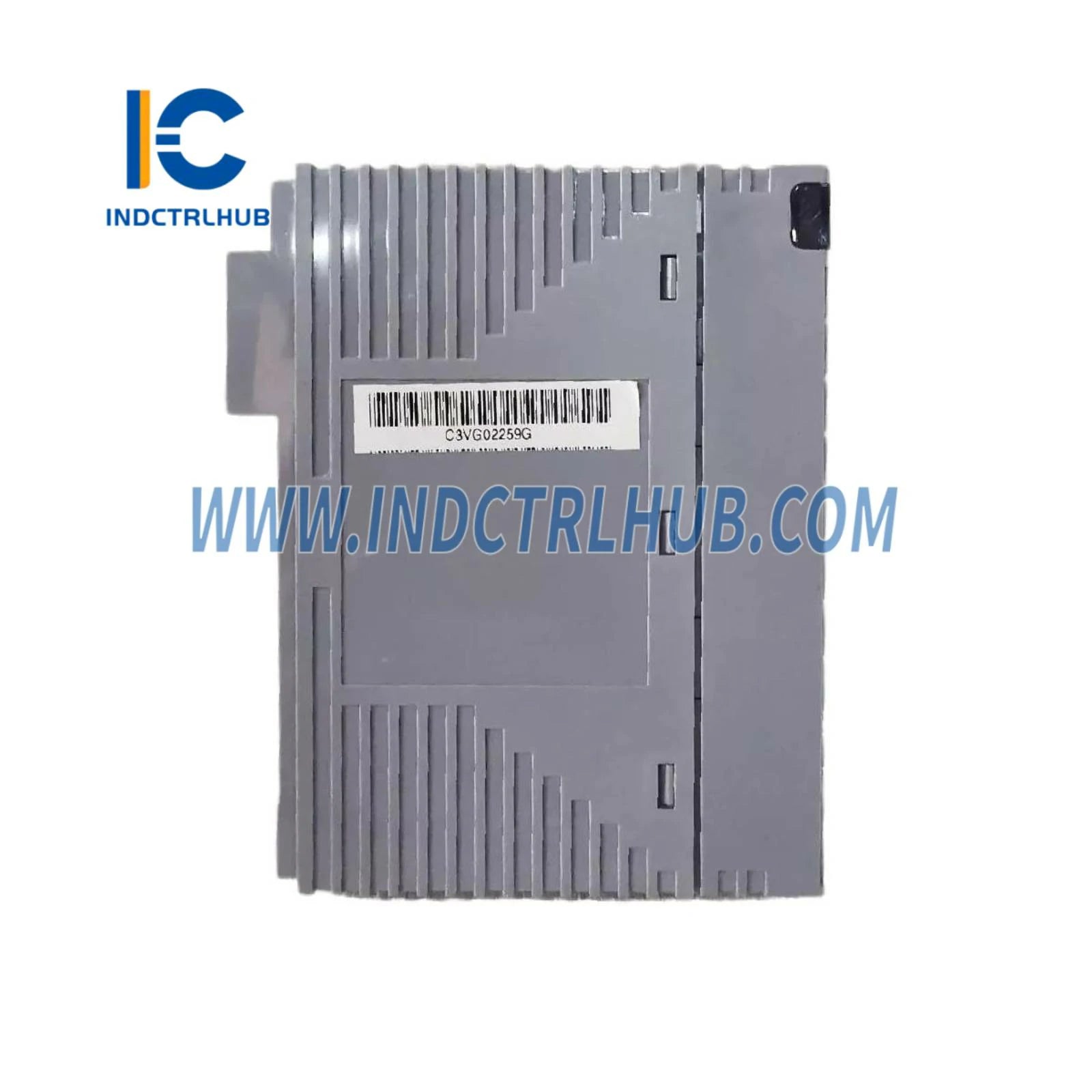

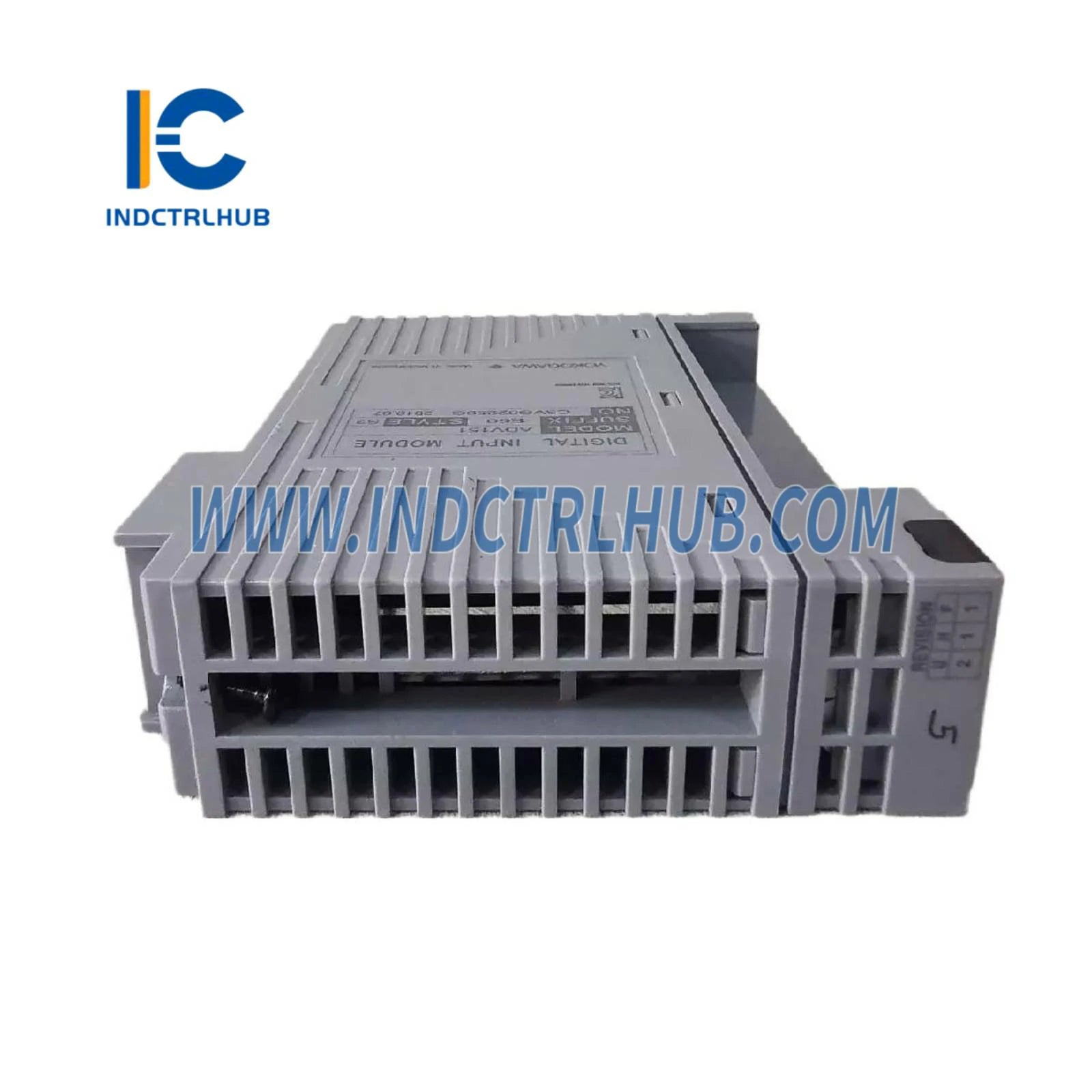

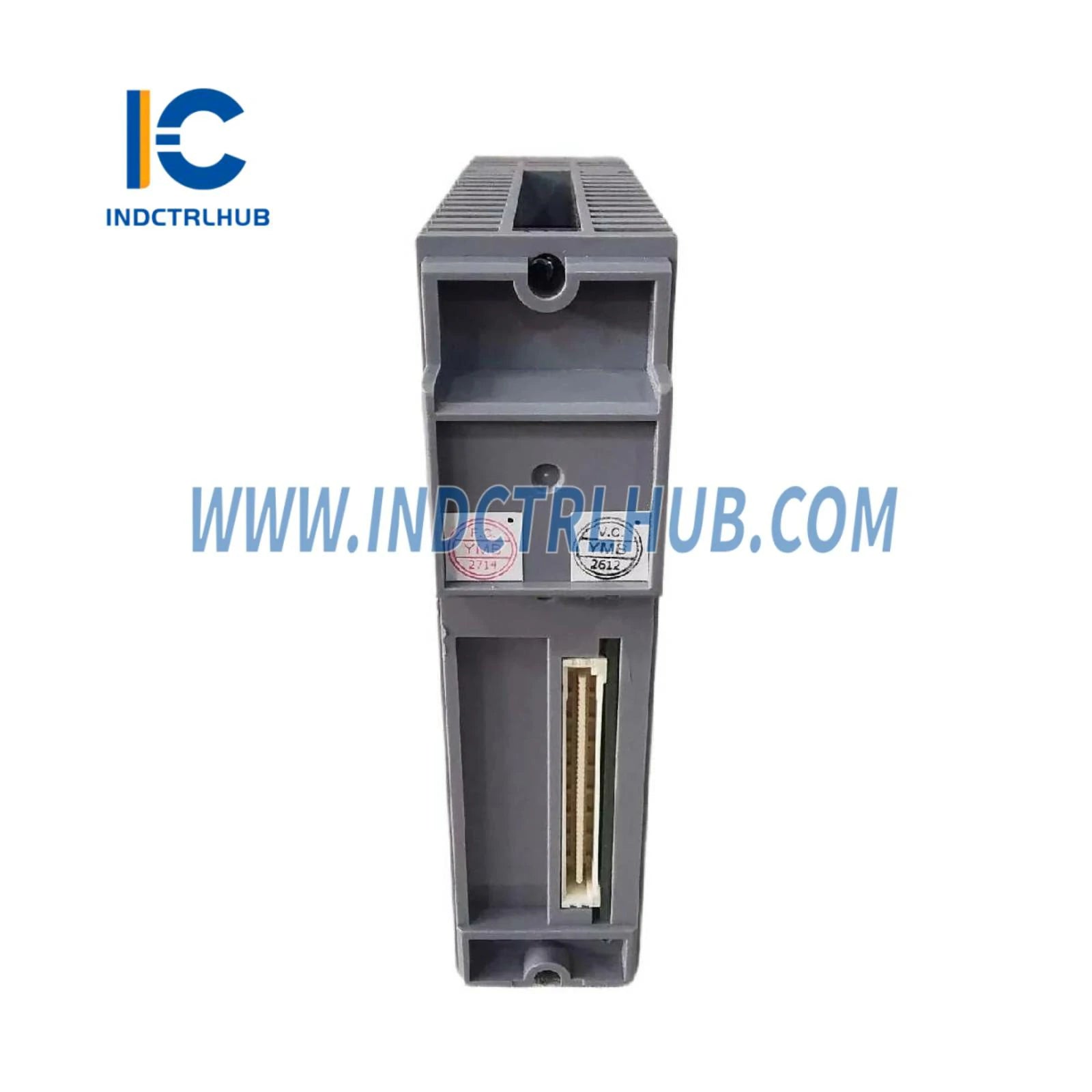

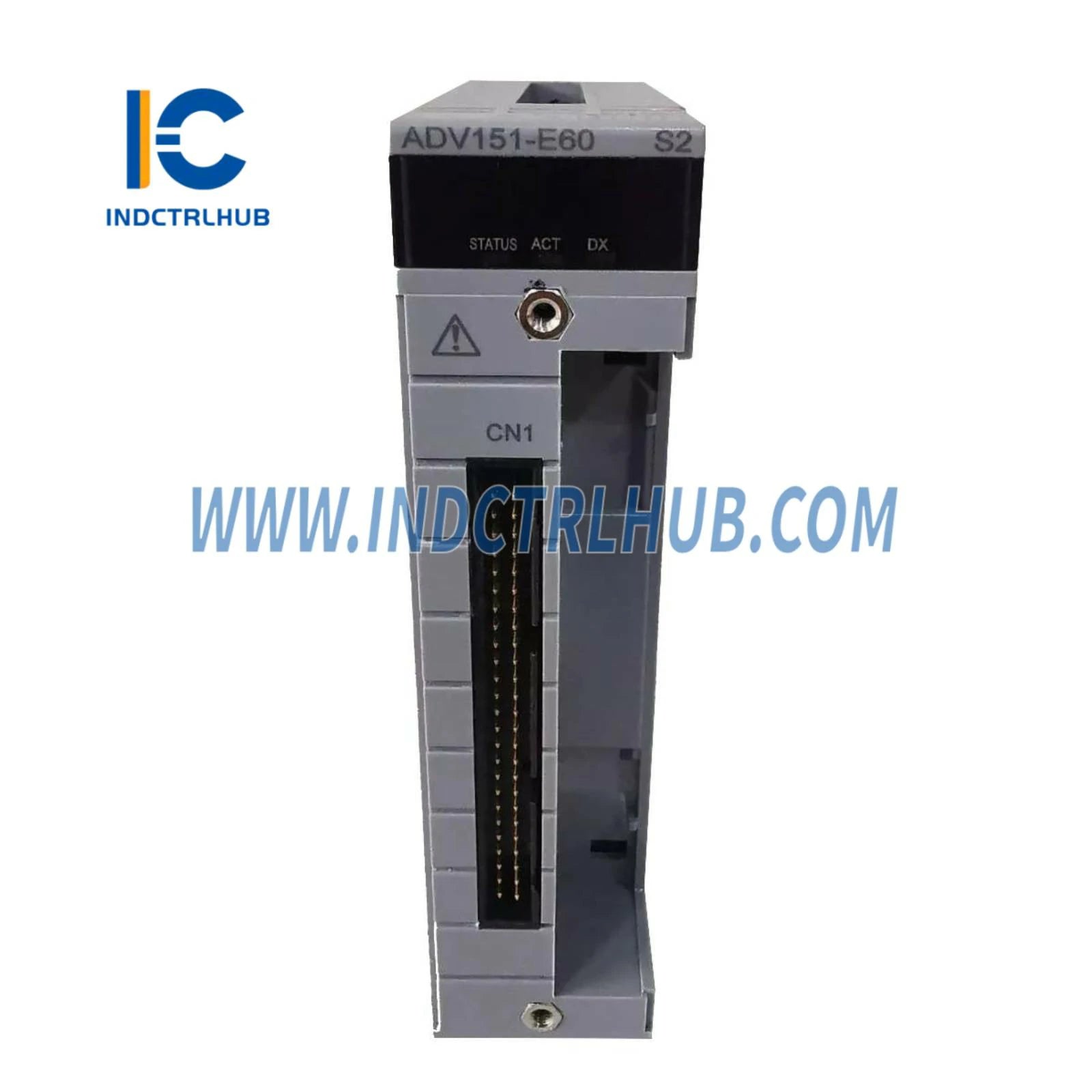

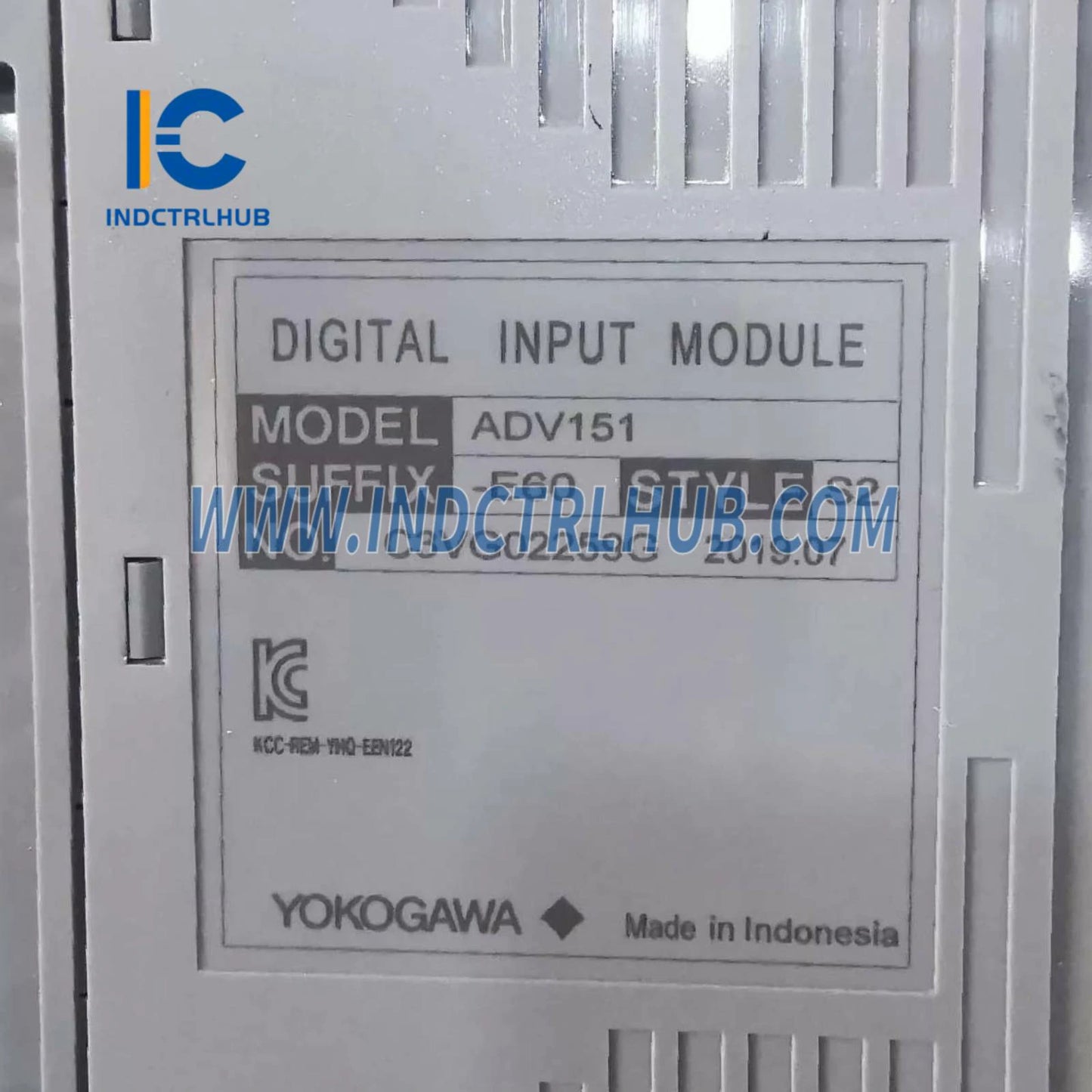

Yokogawa ADV151-E60 S2 32 kanālu digitālā ieejas modulis
Yokogawa ADV151-E60 S2 32 kanālu digitālā ieejas modulis
Manufacturer: Yokogawa
Product No.: ADV151-E60 S2
Condition:1000 noliktavā
Product Type: 32-kanālu Digitālais Ievades Modulis
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
__ Vispārīga informācija
|
Ražotājs |
Yokogawa |
|---|---|
|
Modelis/Daļas numurs |
ADV151-E60 S2 |
|
Apraksts |
32 kanālu digitālā ieejas modulis ar SOE uztveršanu, statusa displeju, G3 pārklājumu |
_
_
__ Funkcionālais apraksts
The_ADV151_ir 32 kanālu_24 V DC izolēta digitālā ieejas modulis_izstrādāts, lai noteiktu IESLĒGTS/IZSLĒGTS stāvokļus. Tas atbalsta_divkāršu redundantu konfigurāciju, un šajā konfigurācijā_____piedēklis norāda uz SOE (notikumu secības) funkcionalitāti. Kods__6__norāda, ka tam ir_statusa displejs, un__0__ir pamata tipam, kamēr___2__visticamāk attiecas uz sistēmas specifisku vai programmaparatūras versijas variantu.
_
_
__ Tehniskās specifikācijas
|
Vienība |
ADV151-E60_Specifikācija |
|---|---|
|
Ieejas kanālu skaits |
32 kanāli |
|
Nominālais ieejas spriegums |
24 V līdzstrāva (drenāža/avots) |
|
Ieejas IESLĒGTS spriegums |
18 līdz 26,4 V līdzstrāva |
|
Ieejas IZSLĒGTS spriegums |
5,0 V līdzstrāva vai mazāk |
|
Ieejas strāva (@ nominālais spriegums) |
4,1 mA ±20% uz kanālu |
|
Maksimālais pieļaujamais ieejas spriegums |
30,0 V līdzstrāva |
|
Izturības spriegums |
Ieeja _ Sistēma: 2 kV maiņstrāva (1 min); Starp kopīgajiem: 500 V maiņstrāva (1 min, katram 16 kanālam) |
|
SOE ieejas funkcija |
Pieejams (notikumu laika zīmogošanai) |
|
Statusa ieejas funkcija |
Atklāj IESLĒGTS/IZSLĒGTS stāvokļus |
|
Spiedpogas ieeja |
Atbalstīts (robežu noteikšana, maksimāli 25 Hz) |
|
Ieejas reakcijas laiks |
_ 8 ms |
|
Minimālais IESLĒGŠANAS noteikšanas laiks |
20 ms |
|
Maksimālais IESLĒGŠANAS/IZSLĒGŠANAS cikls |
25 Hz |
|
Maksimālais strāvas patēriņš |
500 mA (5 V DC) |
|
Svars |
Aptuveni 0,30 kg |
|
Ārējās savienojuma vietas |
Spiediena skavas terminālis, MIL savienotāja kabelis vai speciāls kabelis (AKB331) |
_
_
__ Modeļa un sufiksa koda sadalījums
|
Modelis |
Detaļas |
|---|---|
|
ADV151 |
Digitālā ieejas modulis (32 kanāli, 24 V DC, izolēts) |
|
-E |
Ar SOE uztveršanas iespēju |
|
6 |
Ar statusa displeju |
|
0 |
Pamata tips |
|
S2 |
Iespējams, sistēmas specifiska variācija (piemēram, programmaparatūras vai instalācijas specifiska pielāgošana) |
_
_
__ Papildu piederumi
|
Opcijas kods |
Apraksts |
|---|---|
|
/D5A00 |
KS kabeļa saskarnes adapteris 32 kanālu DI [ATD5A-00] |
|
/B5S00 |
Spiediena skavas termināļa bloks [ATB5S-00] |
|
/B5S10 |
Spiediena skavas termināļa bloks ar pārsprieguma slāpētāju [ATB5S-10] |
|
/B5D00 |
Divkāršs spiediena skavas termināļa bloks [ATB5D-00] |
|
/B5D10 |
Divkāršs spiediena skavas termināļa bloks ar pārsprieguma slāpētāju [ATB5D-10] |
|
/CCC01 |
Savienotāja vāciņš MIL kabelim [ACCC01] |
_
_
