Product Description

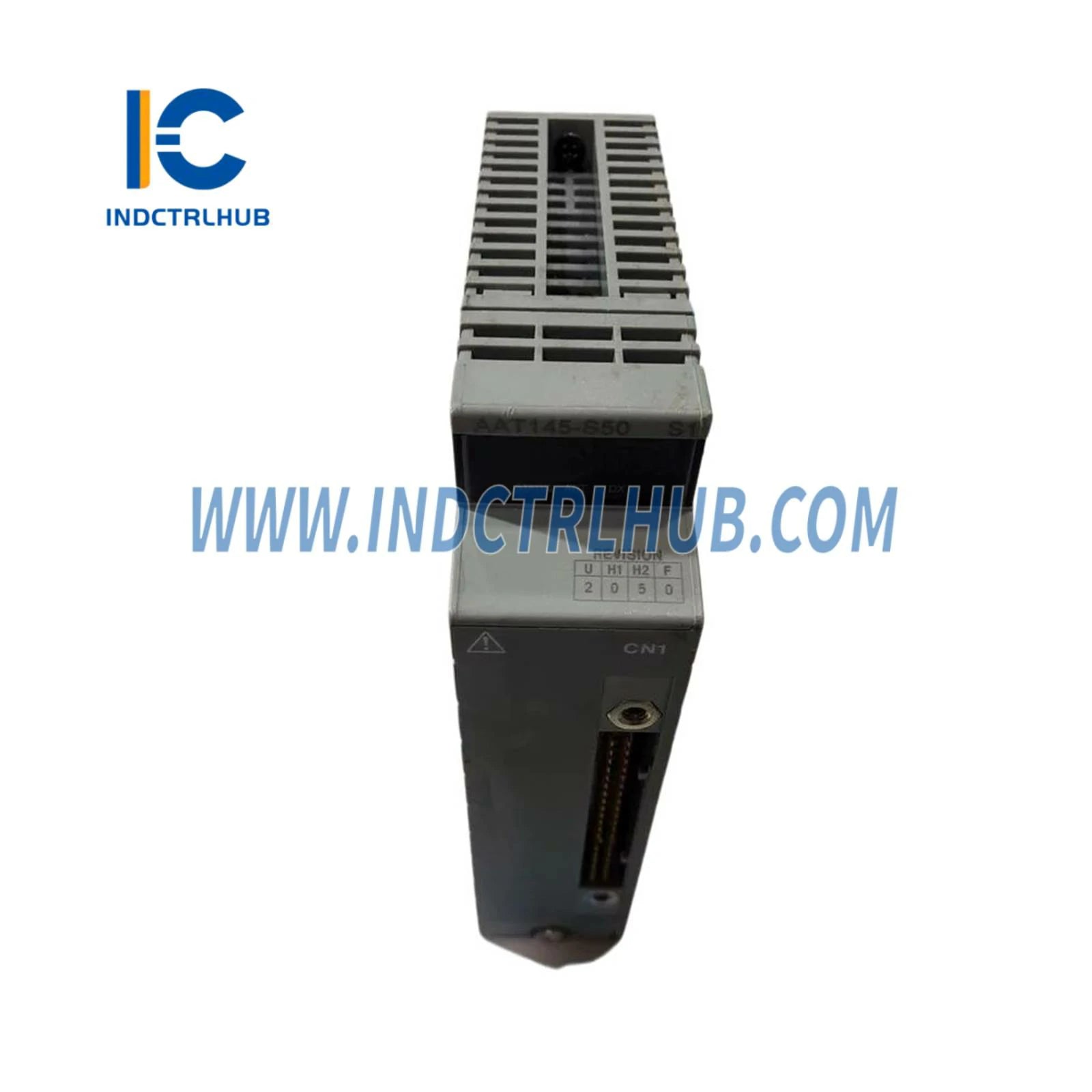

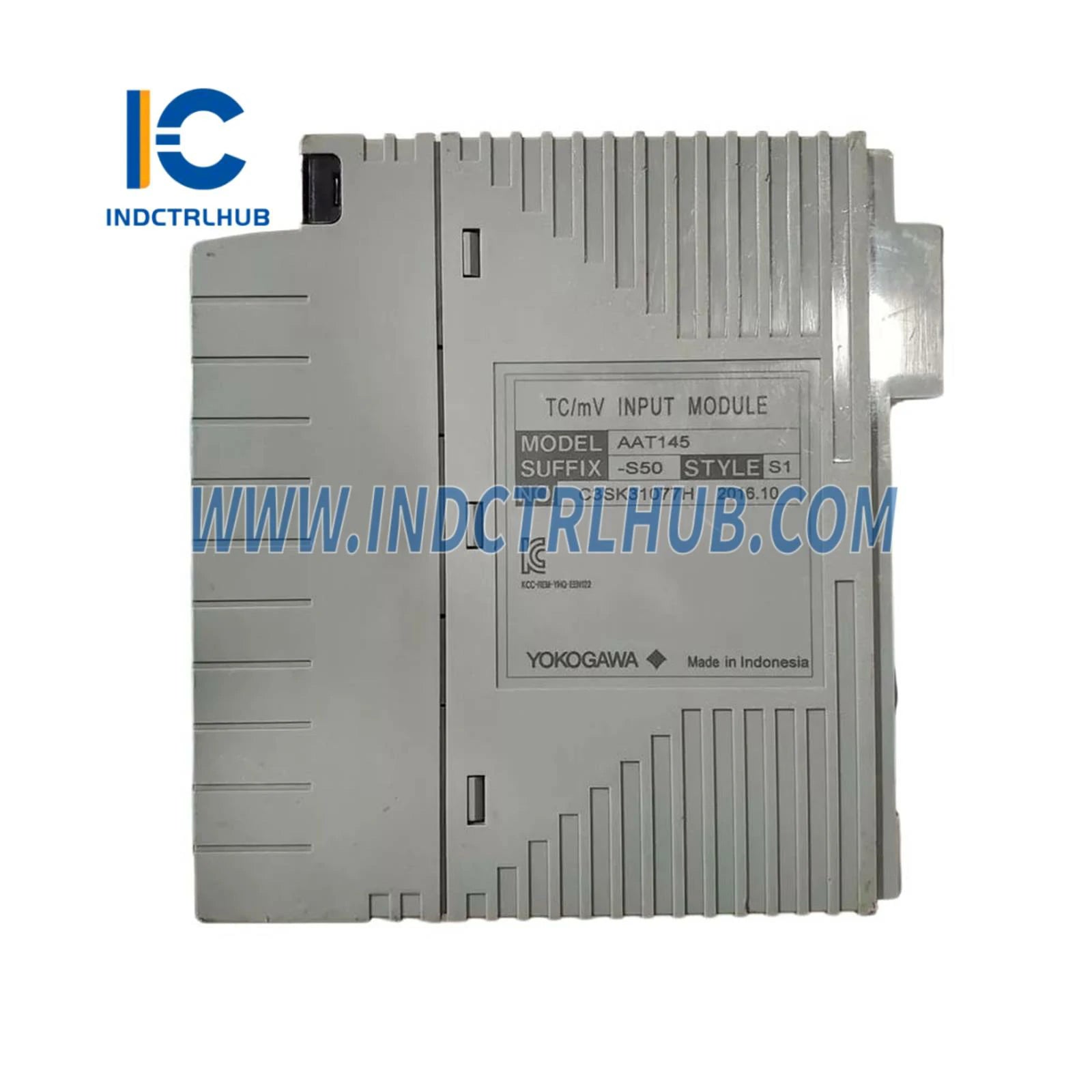

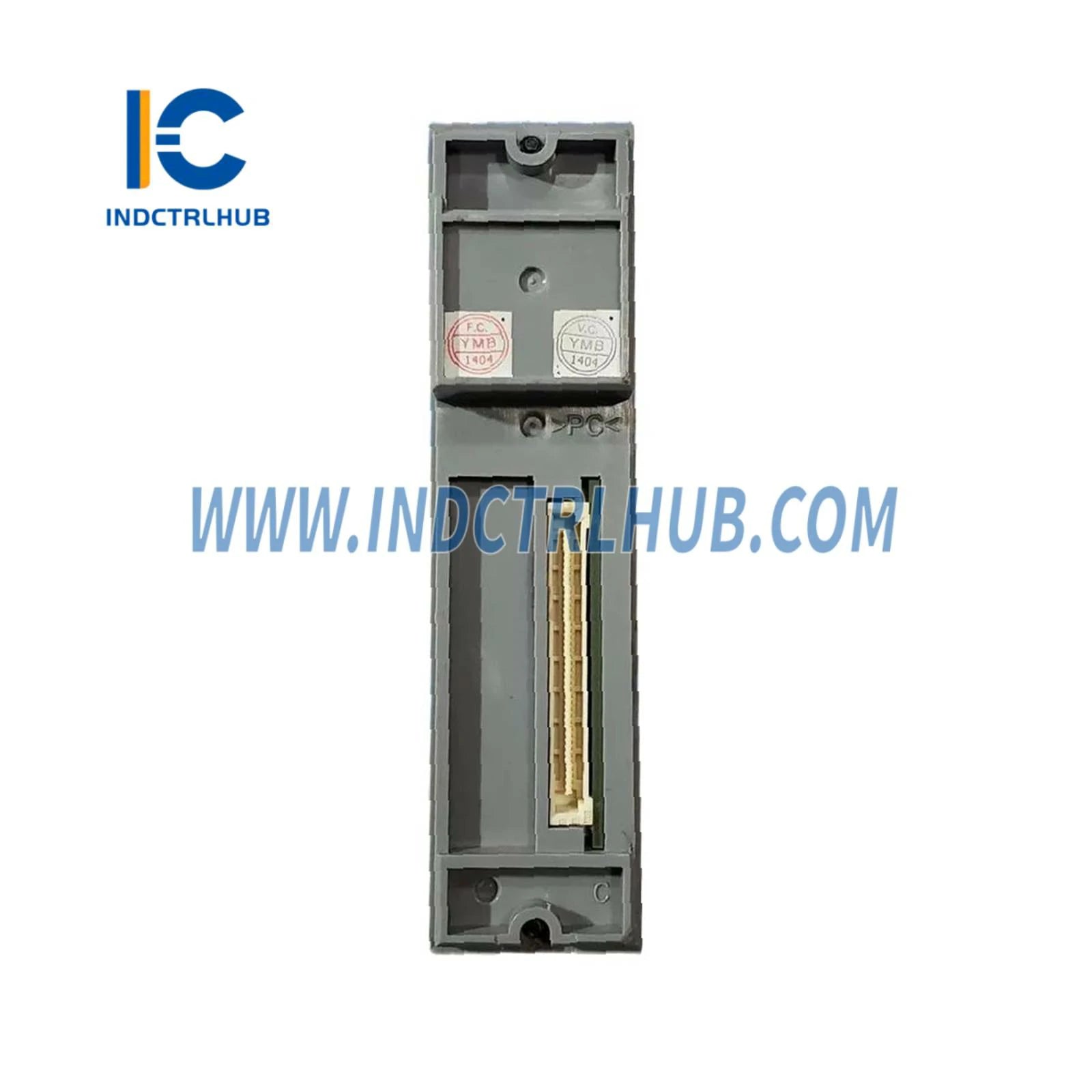

Produkta detaļas: Yokogawa AAT145-S50 S1 - TC/RTD ieejas modulis (16 kanāli, izolēti kanāli)
The Yokogawa AAT145-S50 S1 TC/RTD ieejas modulis ir augstas veiktspējas risinājums, kas paredzēts rūpnieciskās automatizācijas sistēmām. Tas atbalsta dažādus ieejas signālu tipus, tostarp termopāri (TC), pretestības temperatūras detektorus (RTD), millivoltus (mV) un potenciometra (POT) signālus. Šim modulim ir 16 izolēti kanāli, nodrošinot augstu signālu izolāciju starp lauka ierīcēm un sistēmu, kā arī starp katru kanālu. Tas ir paredzēts lietošanai divkāršās redundances konfigurācijās, lai nodrošinātu nepārtrauktu darbību kritiskās sistēmās.
Galvenās specifikācijas:
| Specifikācija | AAT145-S50 S1 (TC/RTD ieejas modulis) |
|---|---|
| Ievades kanālu skaits | 16, izolēti kanāli |
| Ieejas signāls | - TC: Tips J, K, E, B, R, S, T, N (JIS C1602, IEC 60584-1) - mV: -100 līdz 150 mV, -20 līdz 80 mV - RTD: Pt100 (3-vadu tips, JIS C1604, IEC 60751) - POT: 100 Ω līdz 10 kΩ (kopējais pretestības līmenis) |
| Atļautais ieejas spriegums | ±5 V |
| Izturības spriegums | - Starp ieeju un sistēmu: 500 V maiņstrāva 1 minūti (Viena karte: 1500 V maiņstrāva) - Starp ieejas kanāliem: 200 V maiņstrāva 1 minūti |
| Ieejas pretestība | - Ieslēgts: 1 MΩ vai lielāka - Izslēgts: 1 MΩ vai lielāka |
| Precizitāte | - TC: ±40 µV - RTD: ±150 mΩ - POT: ±0.2 %/FS |
| Signāla avota + vadu kopējā pretestība | - 1000 Ω vai mazāk (mV/TC) - 150 Ω vai mazāk (RTD/POT vadu pretestībai) |
| Atsauces savienojuma kompensācijas precizitāte | ±1 °C |
| Datu atjaunināšanas periods | 1 sekunde |
| Izdegšanas noteikšana | Visas kanālas var iestatīt kopā (nav pieejama/pieejama iestatīšana katrai kanāla) |
| Temperatūras nobīde | - TC: ±80 µV/10 °C - RTD: ±0.3 Ω/10 °C - POT: ±0.4 %/10 °C |
| Maksimālais strāvas patēriņš | 350 mA (5 V DC) |
| Svars | Aptuveni 0.30 kg |
| Ārējā savienojuma | Speciāls kabelis (KS1) |
Sufiksu kodi:
- -S: Standarta tips
- 5: Nav sprādziena aizsardzības
- E: Ar sprādziendrošību
- 0: Pamatveids
- 3: Ar ISA Standarta G3 opciju un temperatūras (-20 līdz 70°C) opciju
Lietojumi:
AAT145 modulis ir ideāls rūpnieciskai videi, kur nepieciešama precīza temperatūras, pretestības un sprieguma signālu uzraudzība un vadība. To var izmantot tādās lietojumprogrammās kā:
- Procesu vadība
- Enerģijas pārvaldība
- Vides uzraudzība
- Ražošanas sistēmas
Tas nodrošina augstu precizitāti, ātru datu atjaunināšanu un izturīgu signāla izolāciju, padarot to par lielisku izvēli kritiskām vadības sistēmām tādās nozarēs kā naftas un gāzes, ķīmiskā pārstrāde un elektroenerģijas ražošana.
